El arrancador DOL (Direct On Line) es una solución completa diseñada para el arranque directo de motores eléctricos conectándolos directamente a la red de alimentación. Este tipo de arrancador es el más utilizado en instalaciones industriales y terciarias debido a su simplicidad, fiabilidad y coste contenido. Los arrancadores DOL integran en un solo conjunto todos los elementos necesarios para el mando, control y protección básica del motor, facilitando una instalación rápida y segura.
Un arrancador DOL se emplea cuando el motor puede soportar el pico de corriente de arranque y no es necesario limitar la intensidad inicial. Es ideal para motores de pequeña y mediana potencia, bombas, ventiladores, compresores y maquinaria estándar.
¿Qué es un arrancador DOL y qué componentes incluye?
Un arrancador Schneider DOL es un conjunto premontado que normalmente integra:
- Contactor para la maniobra del motor
- Protección térmica o guardamotor (según versión)
- Pulsadores de marcha y paro integrados en el frontal
- Envolvente con grado de protección IP adecuado (IP41, IP55…)
- Bornes de conexión para alimentación y motor
Gracias a este diseño compacto, el arrancador DOL reduce errores de cableado, tiempo de montaje y necesidad de componentes adicionales en el cuadro eléctrico.
Funcionamiento del arrancador DOL (arranque directo)
El funcionamiento del arrancador DOL es sencillo y fiable. Al accionar el pulsador de marcha, se energiza la bobina del contactor, cerrando los contactos principales y conectando el motor directamente a la red. El motor arranca a plena tensión, alcanzando rápidamente su velocidad nominal.
Cuando se pulsa el botón de paro o se produce una condición de fallo (sobrecarga, parada de emergencia), el circuito de mando se abre, el contactor se desenergiza y el motor queda desconectado. Este sistema garantiza un control directo, eficaz y seguro del motor.
Ventajas del arrancador DOL frente a soluciones montadas en cuadro
Los arrancadores DOL ofrecen importantes ventajas frente a montajes tradicionales en cuadro:
- Instalación rápida y lista para usar
- Menor riesgo de errores de cableado
- Diseño compacto y robusto
- Componentes Schneider originales y compatibles
- Cumplimiento normativo IEC
- Ideal para mantenimiento y sustituciones rápidas
Además, al tratarse de soluciones estandarizadas, facilitan el stock, la reposición y la uniformidad en instalaciones industriales.
Tipos de arrancador DOL disponibles
Dentro de la gama de arrancadores DOL encontramos:

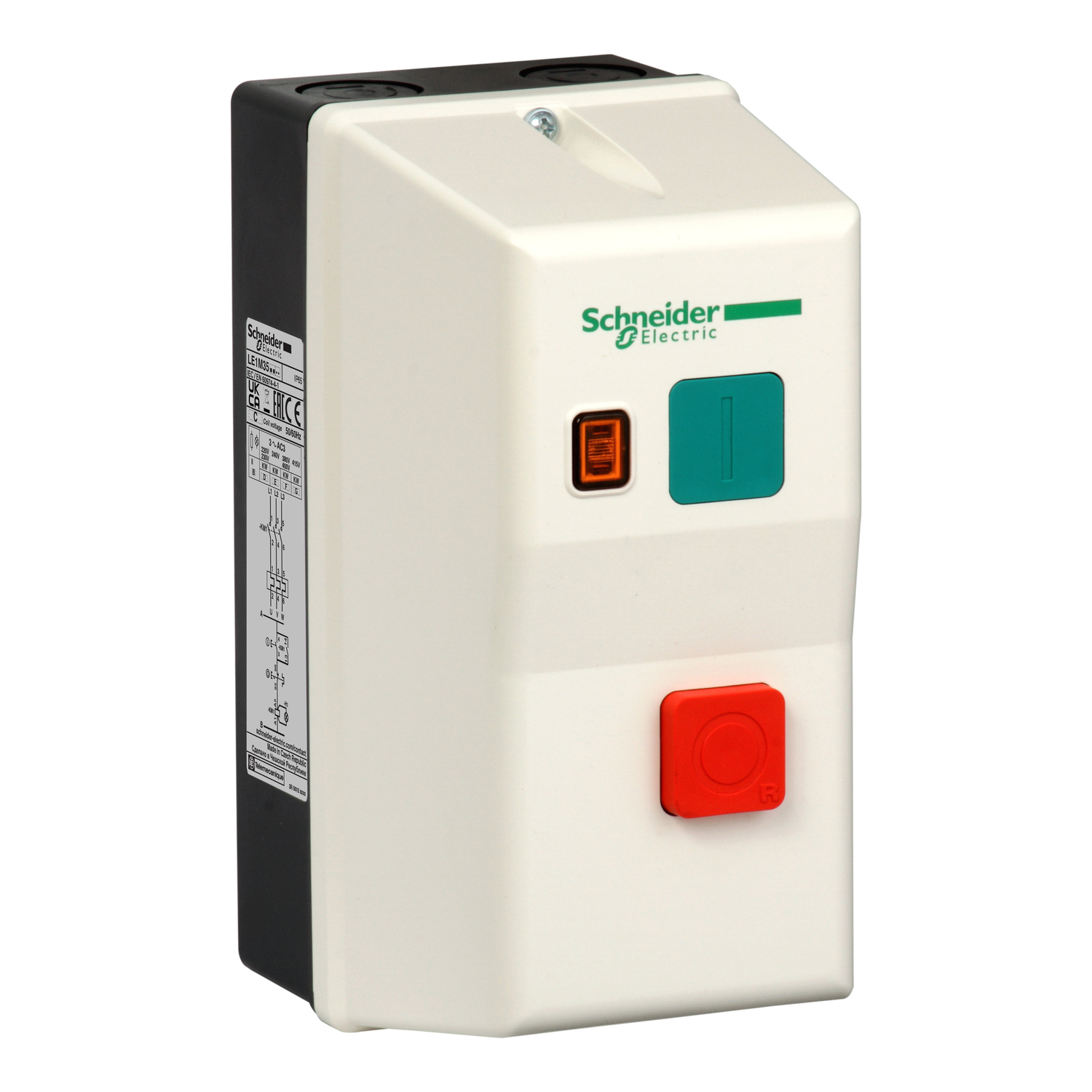

Arrancadores DOL cerrados
Incluyen contactor, pulsadores y envolvente. Son los más utilizados en industria y maquinaria.

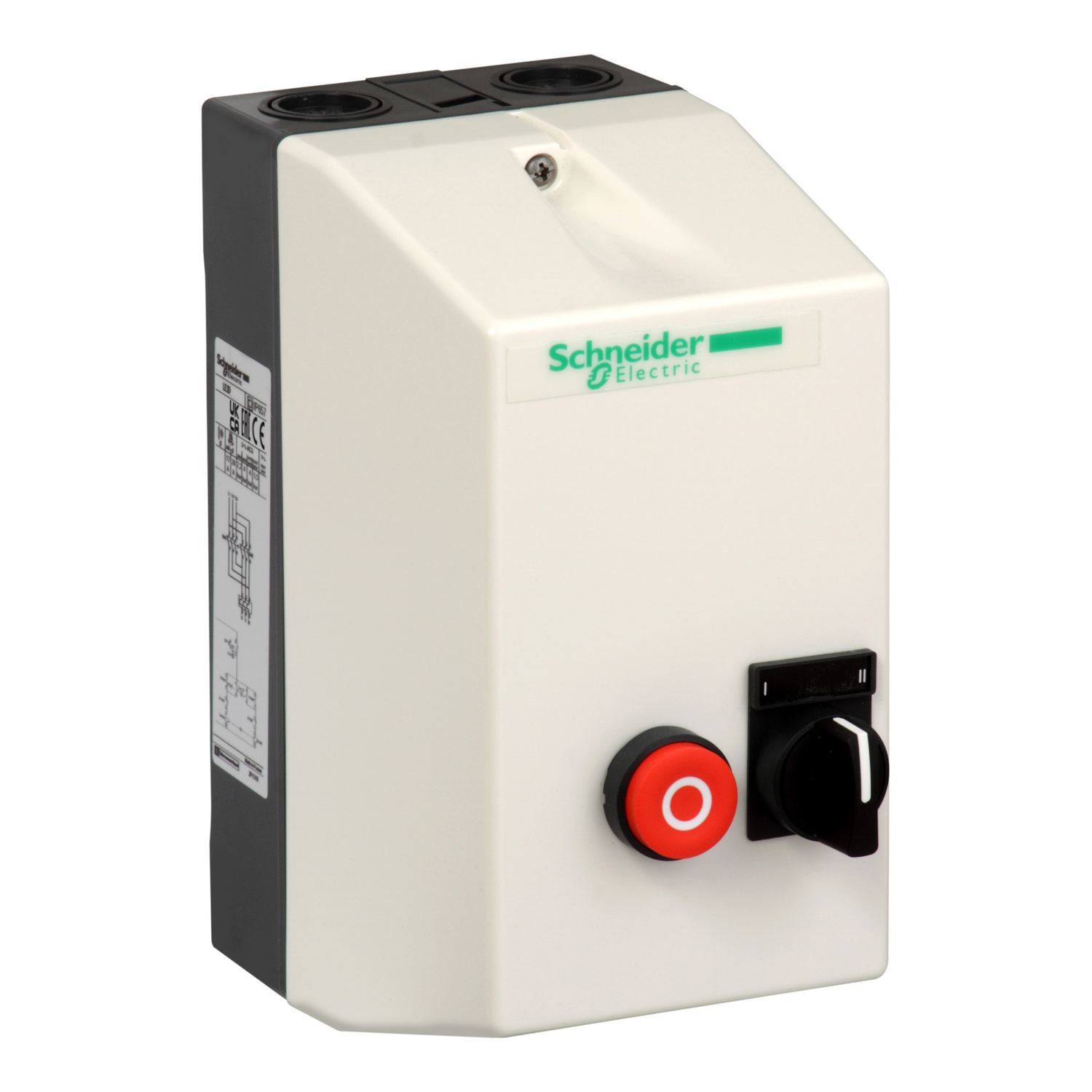

Arrancadores DOL inversores
Permiten invertir el sentido de giro del motor mediante dos contactores enclavados, ideales para elevadores, cintas y puertas industriales.

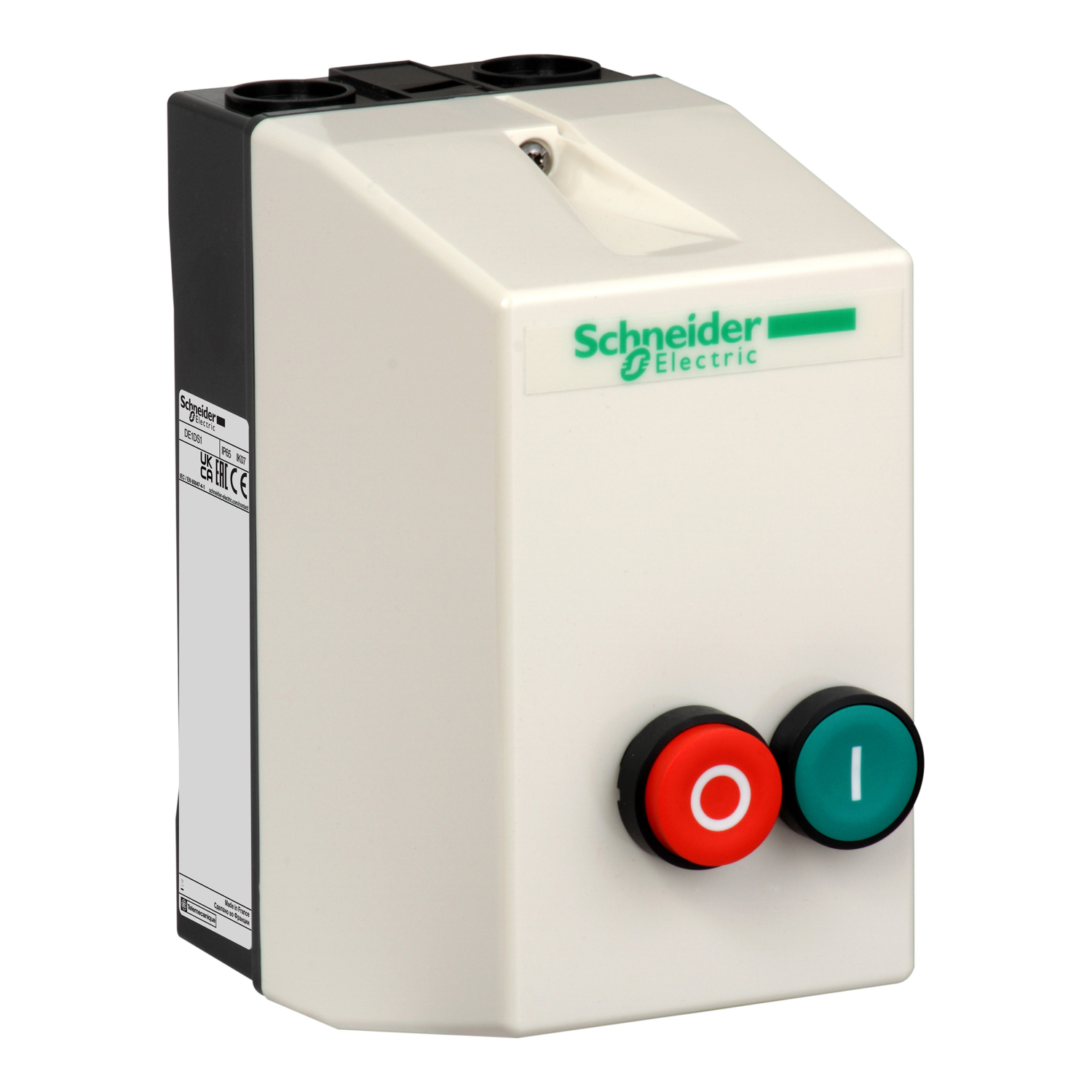

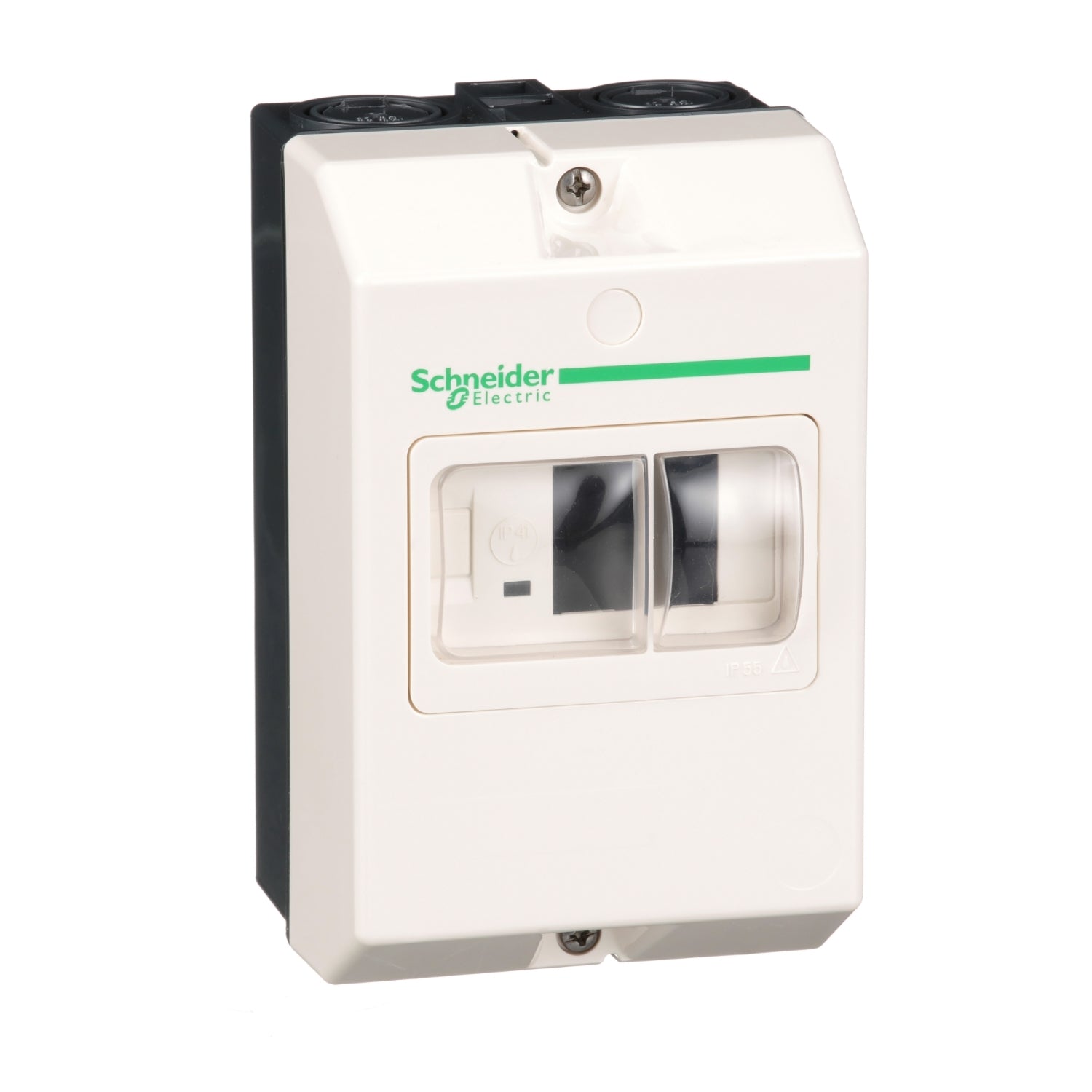

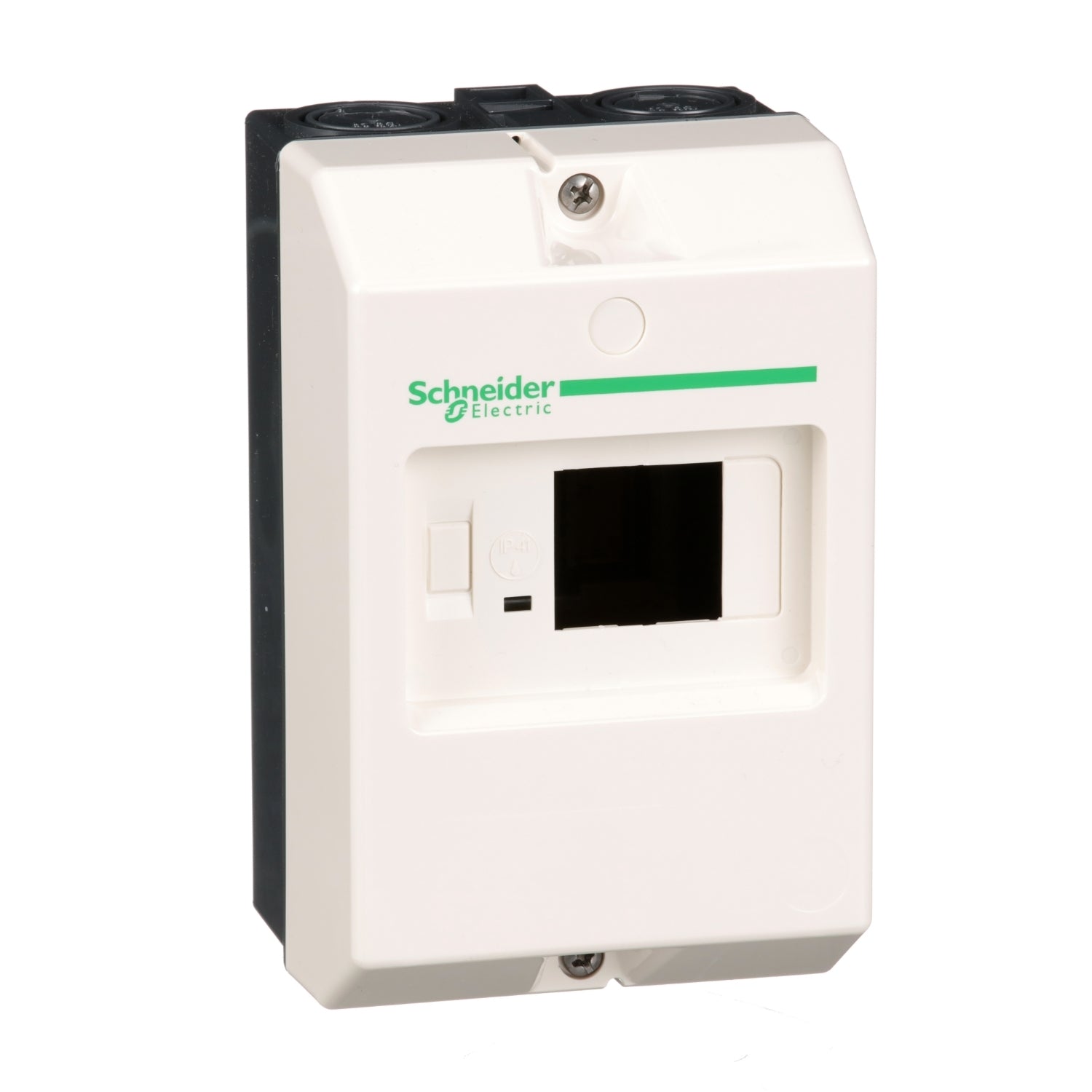

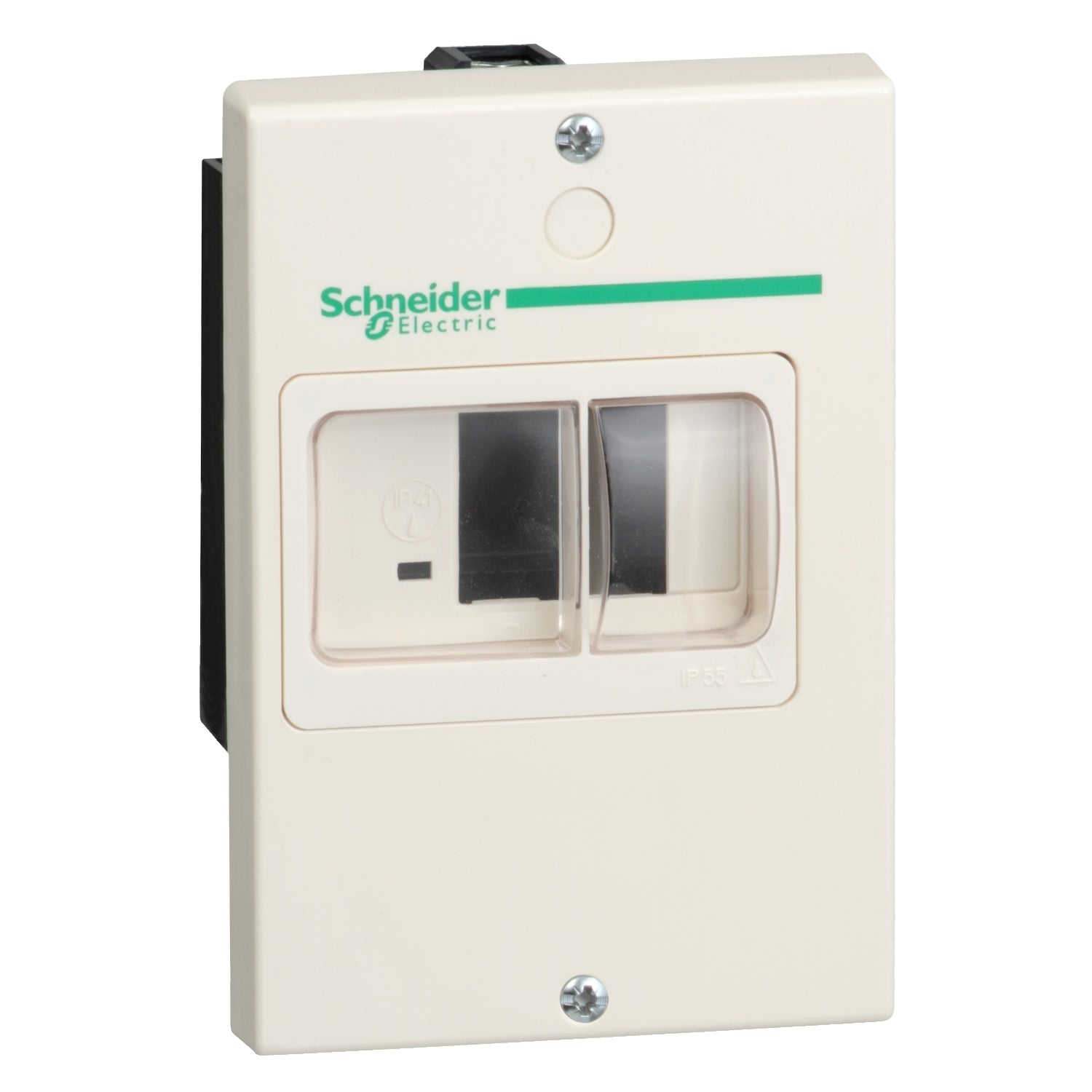

Cofres y envolventes para arrancador DOL
Permiten configurar arrancadores personalizados o sustituir equipos existentes manteniendo la carcasa.

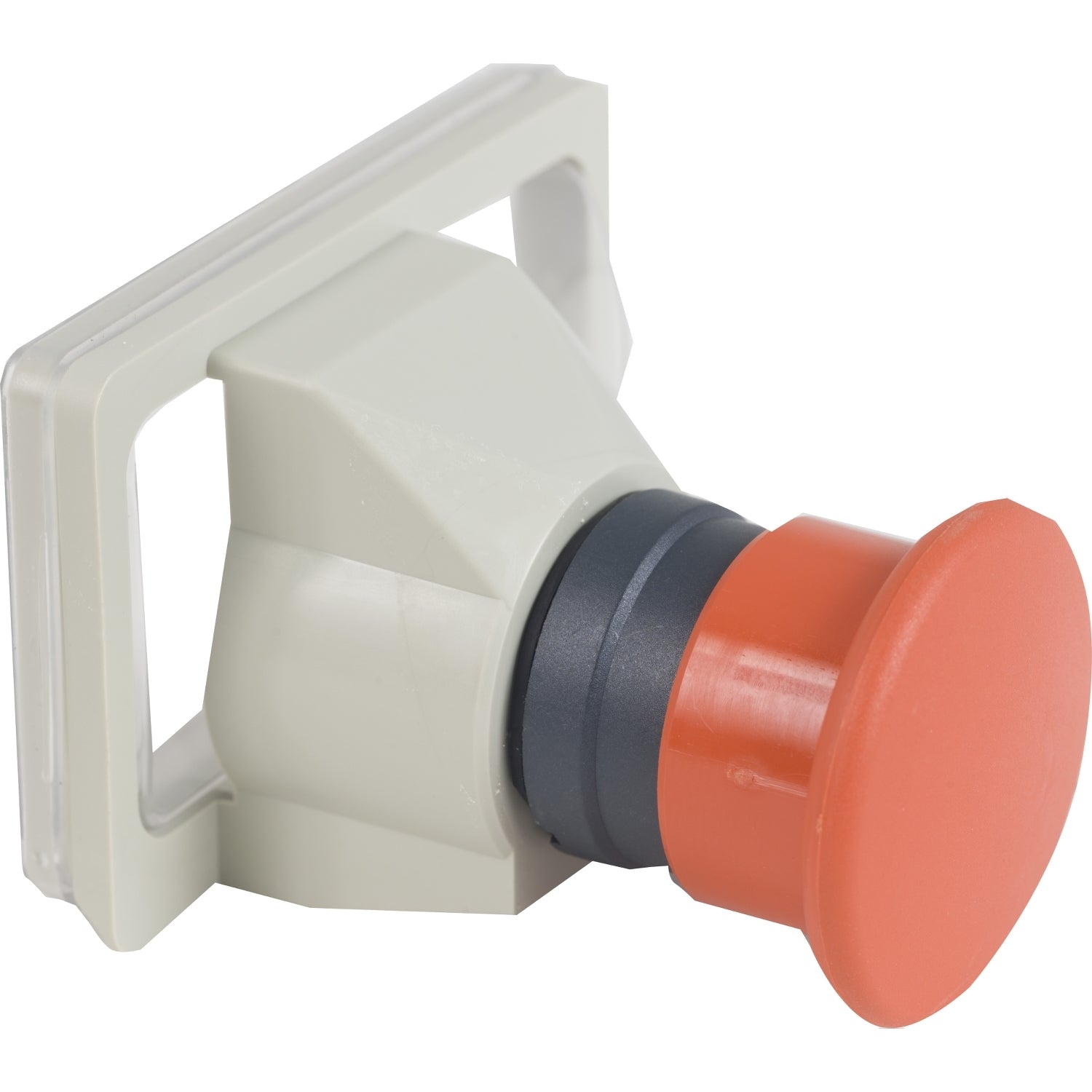

Accesorios y pulsadores de parada de emergencia
Mejoran la seguridad y el control del sistema.
¿Cuándo usar un arrancador DOL y cuándo no?
El arrancador DOL es adecuado cuando:
- El motor admite arranque a plena tensión
- No es crítico limitar la corriente de arranque
- Se busca una solución simple y robusta
- La potencia del motor es baja o media
No se recomienda cuando:
- El motor es de gran potencia
- La red es débil o sensible a picos
- Se requiere arranque suave o control de velocidad
En estos casos se opta por arrancadores estrella-triángulo o variadores de frecuencia.
Cómo elegir un arrancador DOL adecuado
Para seleccionar el arrancador DOL correcto, debes considerar:
- Intensidad nominal del motor (A)
- Tensión de alimentación y de bobina (230 V o 400 V)
- Necesidad de inversión de giro
- Grado de protección IP requerido
- Entorno de instalación (polvo, humedad, vibraciones)
- Presencia de parada de emergencia
Elegir correctamente garantiza un funcionamiento seguro, duradero y conforme a normativa.
