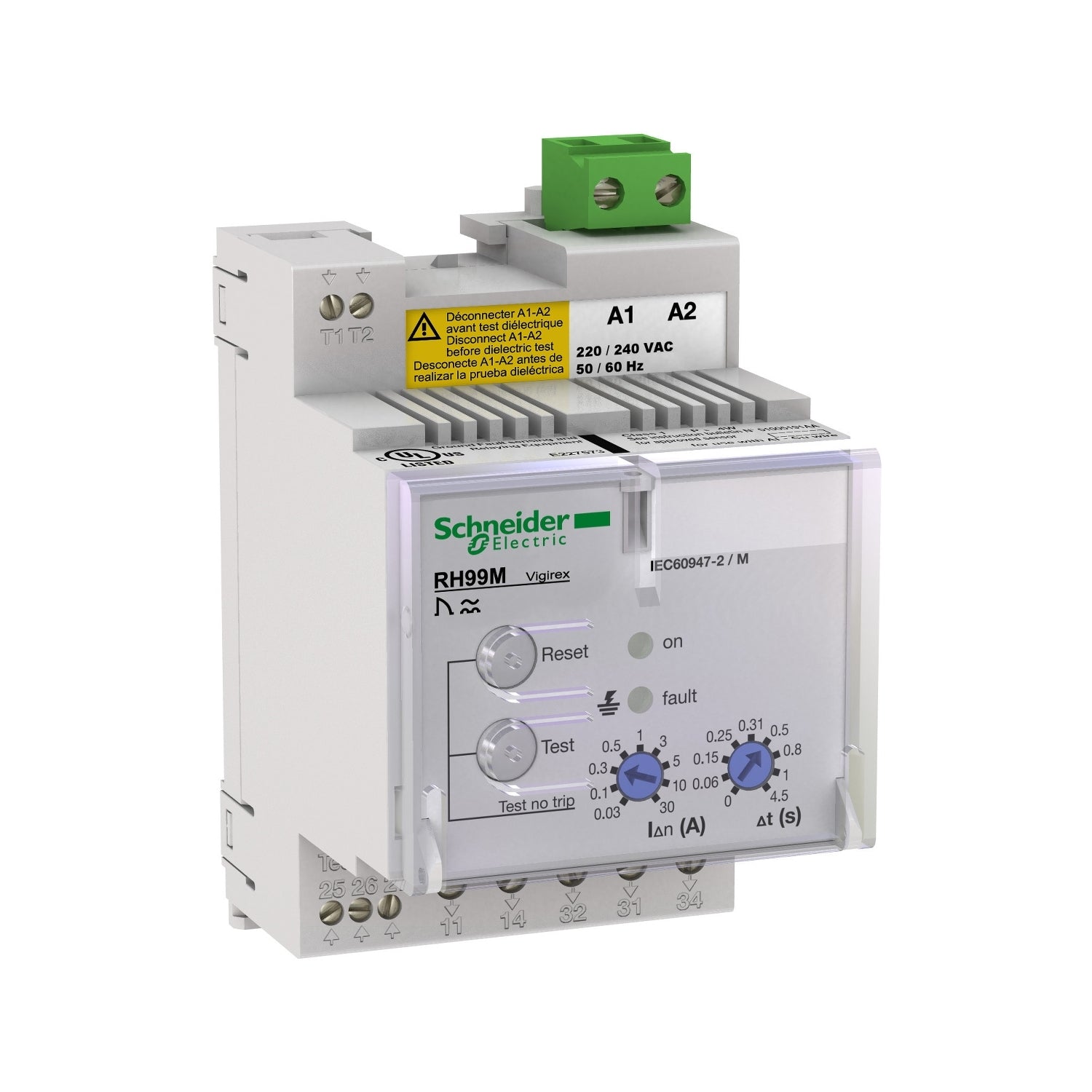

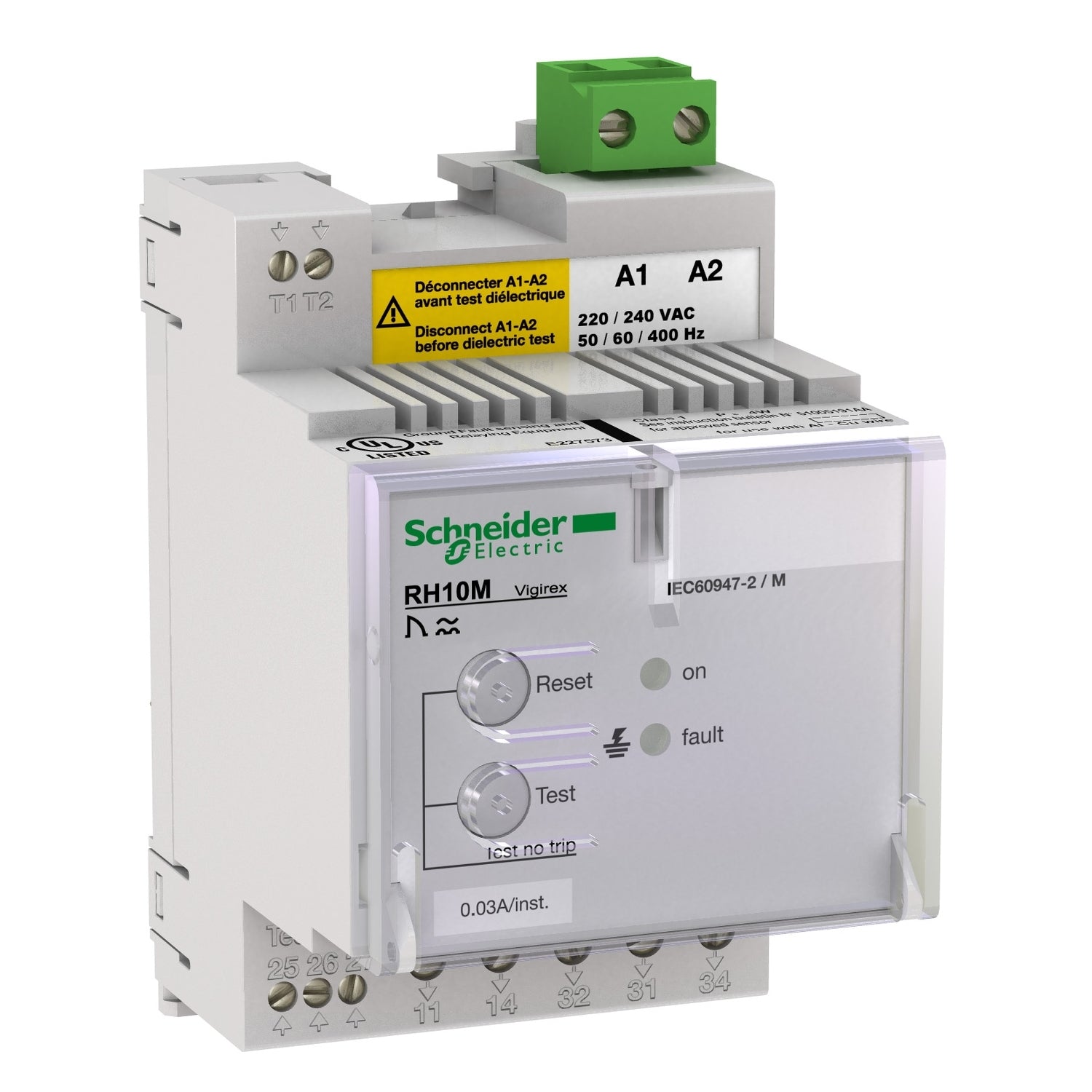

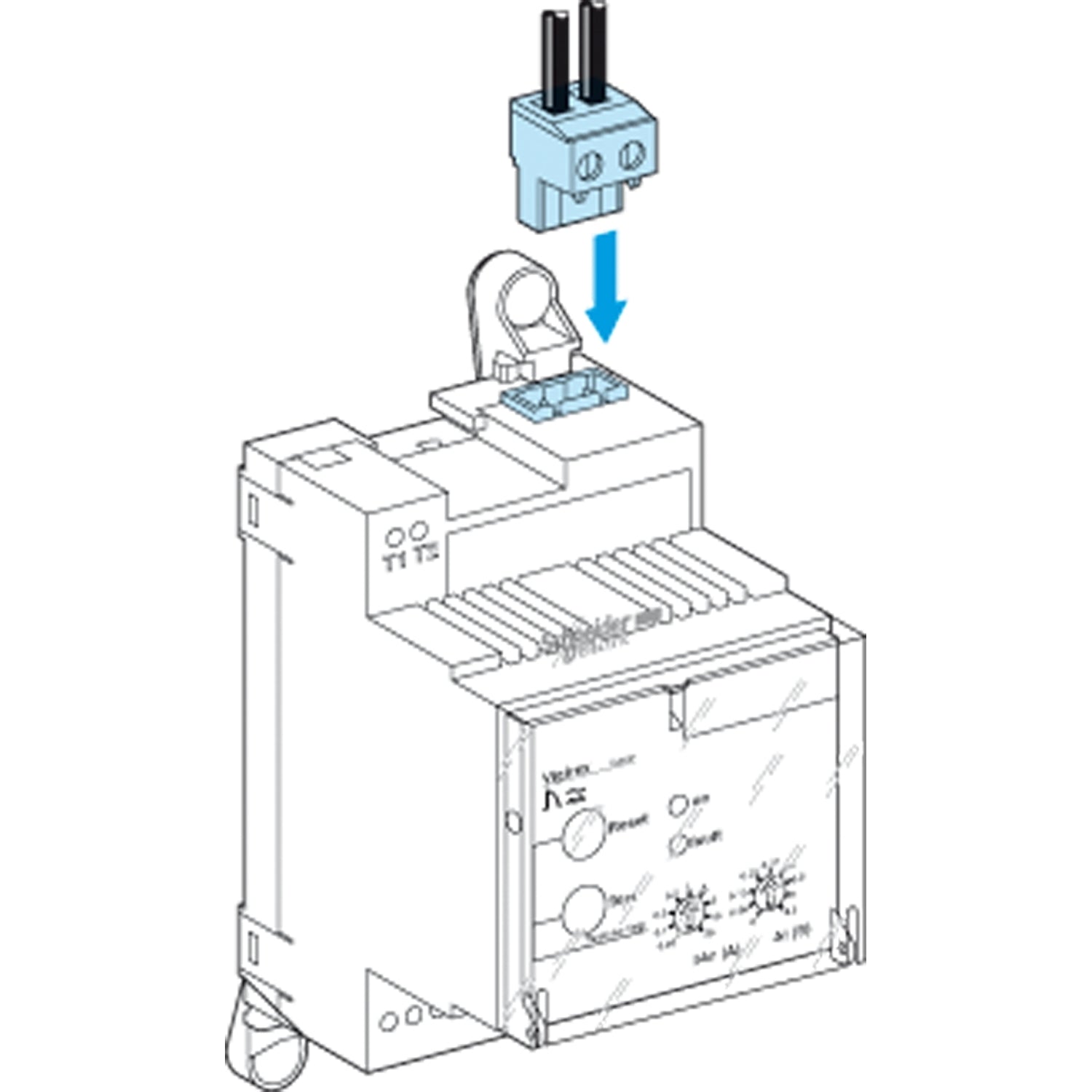

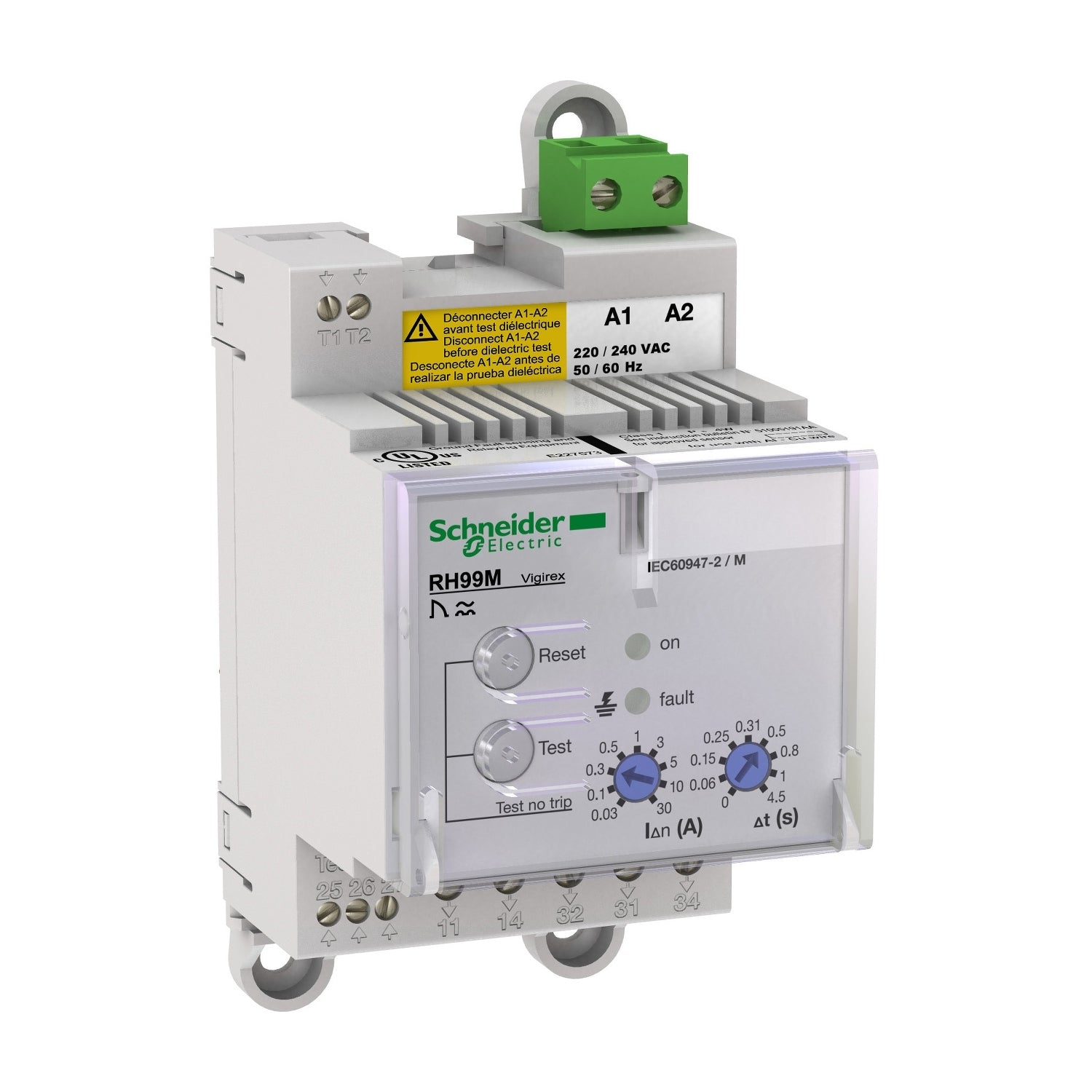

Qué es un relé diferencial y cómo funciona
El relé diferencial es un dispositivo de protección destinado a la detección de corrientes residuales o fugas a tierra en una instalación eléctrica. Su función principal es supervisar el equilibrio entre la corriente que entra y la que sale de un circuito, identificando cualquier diferencia que pueda indicar un defecto de aislamiento o un contacto indirecto. Esta medición se realiza mediante un toroide independiente, por el que pasan los conductores activos del circuito.
Cuando el relé diferencial detecta una corriente residual superior al umbral configurado, genera una señal de disparo que actúa sobre el elemento de corte asociado, como un interruptor automático o un contactor. A diferencia del diferencial convencional, el relé diferencial no interrumpe directamente el circuito, lo que permite una mayor flexibilidad en instalaciones de mayor potencia o complejidad. Esta arquitectura resulta especialmente adecuada en entornos industriales y terciarios, donde la selectividad y la continuidad de servicio son factores críticos.
El uso de un relé diferencial con toroide separado permite adaptar el sistema de protección a diferentes configuraciones de red y secciones de conductor. Además, posibilita la instalación del toroide en puntos estratégicos del circuito, facilitando la detección precisa de fugas a tierra incluso en líneas de gran intensidad. Gracias a esta disposición, el relé diferencial ofrece una protección fiable frente a defectos de aislamiento progresivos, reduciendo el riesgo de incendios, daños en los equipos y accidentes eléctricos.
Desde el punto de vista de la seguridad, el relé diferencial desempeña un papel fundamental en la protección de las personas frente a contactos indirectos. Al detectar fugas de corriente hacia tierra, el sistema actúa antes de que se alcancen valores peligrosos, mejorando significativamente el nivel de protección de la instalación. Por este motivo, el relé diferencial se ha convertido en un elemento habitual del cuadro eléctrico donde se requiere un control preciso del estado del aislamiento.
Aplicaciones del relé diferencial en instalaciones eléctricas
El relé diferencial se utiliza en una amplia variedad de instalaciones eléctricas donde la protección frente a corrientes residuales es prioritaria. Su versatilidad y capacidad de adaptación lo convierten en una solución idónea tanto para instalaciones nuevas como para sistemas existentes que requieren una mejora en los niveles de seguridad y fiabilidad.
Las aplicaciones más habituales del relé diferencial incluyen:
- Cuadros generales de baja tensión en entornos industriales.
- Líneas de distribución con corrientes nominales elevadas.
- Instalaciones con requisitos de alta continuidad de servicio.
- Protección de personas y equipos frente a defectos de aislamiento.
En instalaciones industriales, el relé diferencial permite implementar sistemas de protección selectivos, evitando disparos innecesarios que podrían afectar a procesos críticos. Gracias a la posibilidad de ajustar la sensibilidad y el tiempo de respuesta, es posible discriminar entre corrientes residuales transitorias y defectos reales, optimizando el comportamiento de la protección diferencial. Esta capacidad de ajuste resulta esencial en redes con variadores de velocidad, equipos electrónicos o cargas no lineales.
En edificios terciarios y grandes infraestructuras, el relé diferencial contribuye a mejorar la seguridad global de la instalación eléctrica. Su integración en cuadros de distribución permite supervisar el estado de las líneas y actuar de forma rápida ante cualquier anomalía, minimizando riesgos para las personas y reduciendo el impacto de posibles fallos eléctricos. Además, el uso de relés diferenciales facilita el cumplimiento de los requisitos normativos aplicables a instalaciones de baja tensión.
Criterios técnicos para seleccionar un relé diferencial
La selección adecuada de un relé diferencial es un aspecto clave para garantizar una protección eficaz y adaptada a las condiciones reales de la instalación. Es fundamental analizar diversos parámetros técnicos antes de definir el dispositivo más apropiado, asegurando así un funcionamiento fiable y evitando disparos intempestivos.
Entre los principales criterios a considerar se encuentran:
- Sensibilidad del relé diferencial en función del nivel de protección requerido.
- Tipo de red y corriente nominal del circuito supervisado.
- Tensión de alimentación del relé y compatibilidad con la instalación.
- Tipo de toroide y ubicación en el circuito.
Un relé diferencial correctamente seleccionado permite detectar de forma temprana defectos de aislamiento, mejorar la seguridad de las personas y proteger los equipos eléctricos frente a daños derivados de fugas a tierra. Además, contribuye a aumentar la fiabilidad de la instalación eléctrica y a prolongar la vida útil de los componentes, convirtiéndose en un elemento esencial dentro de los sistemas de protección eléctrica modernos.
