Contactor Modular

¿Qué es un contactor modular y para qué se utiliza?

El contactor modular es un dispositivo electromecánico diseñado para abrir y cerrar circuitos eléctricos de potencia de forma remota y automática. A diferencia de los contactores industriales clásicos, el contactor modular está pensado para su instalación directa sobre carril DIN dentro del cuadro eléctrico, ocupando un espacio reducido y facilitando el montaje en entornos residenciales y terciarios.

Un contactor modular Schneider actúa mediante una bobina de mando que, al ser energizada, acciona los contactos de potencia permitiendo el paso de corriente hacia la carga. Este sistema hace posible controlar grandes consumos eléctricos desde pulsadores, interruptor horario, relés crepusculares, autómatas o sistemas domóticos, sin que la corriente de potencia pase por los elementos de control. Por ello, los contactores modulares son fundamentales para mejorar la seguridad, la durabilidad de la instalación y la automatización del cuadro eléctrico.

Aplicaciones habituales de los contactores modulares

Los contactores modulares se emplean en una gran variedad de aplicaciones donde se requiere el control repetitivo y seguro de cargas eléctricas. En viviendas, son habituales para la gestión de iluminación general, termos eléctricos, acumuladores, bombas de agua o sistemas de climatización. En edificios terciarios e industriales ligeros, permiten controlar extractores, resistencias, motores pequeños o circuitos de alumbrado de alta potencia.

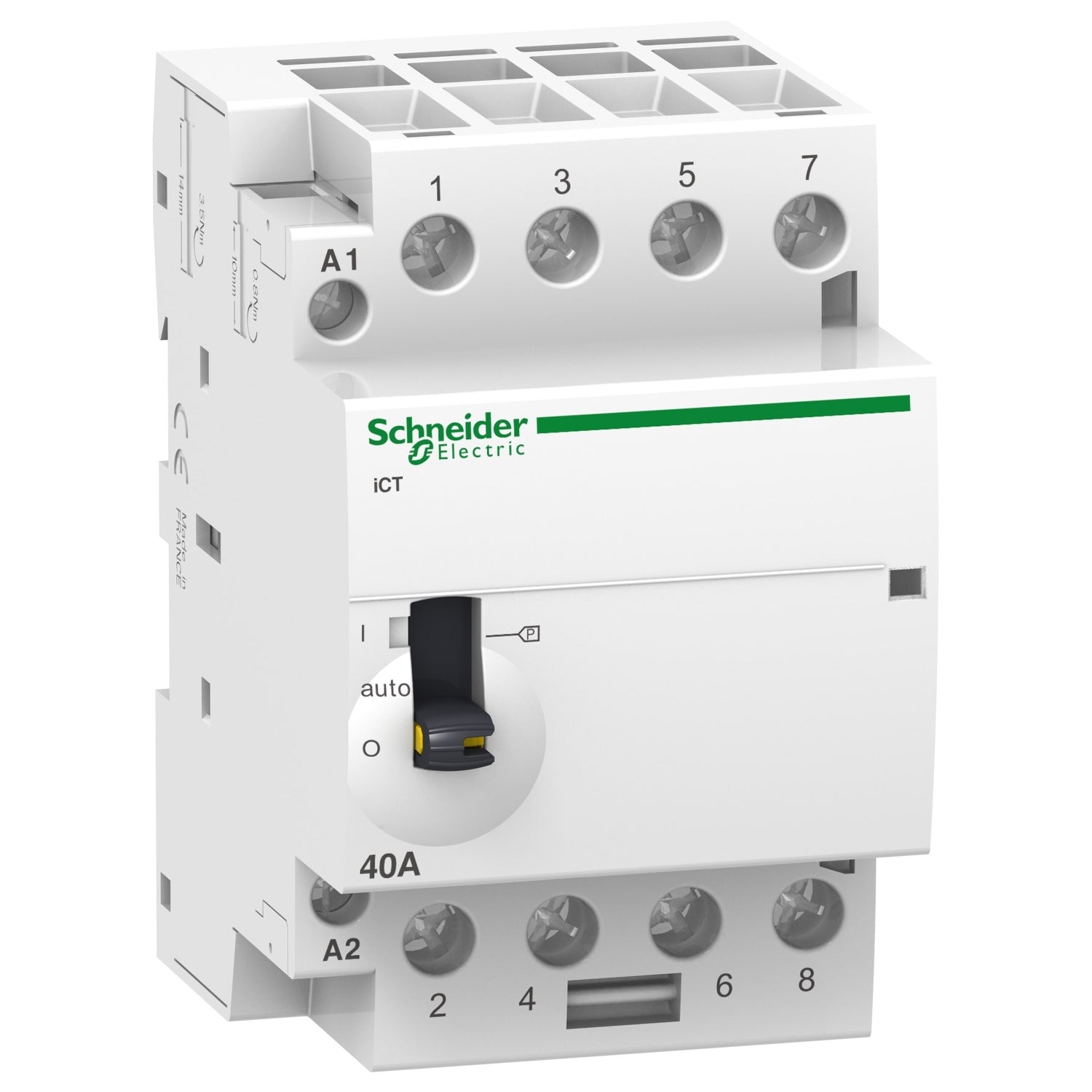

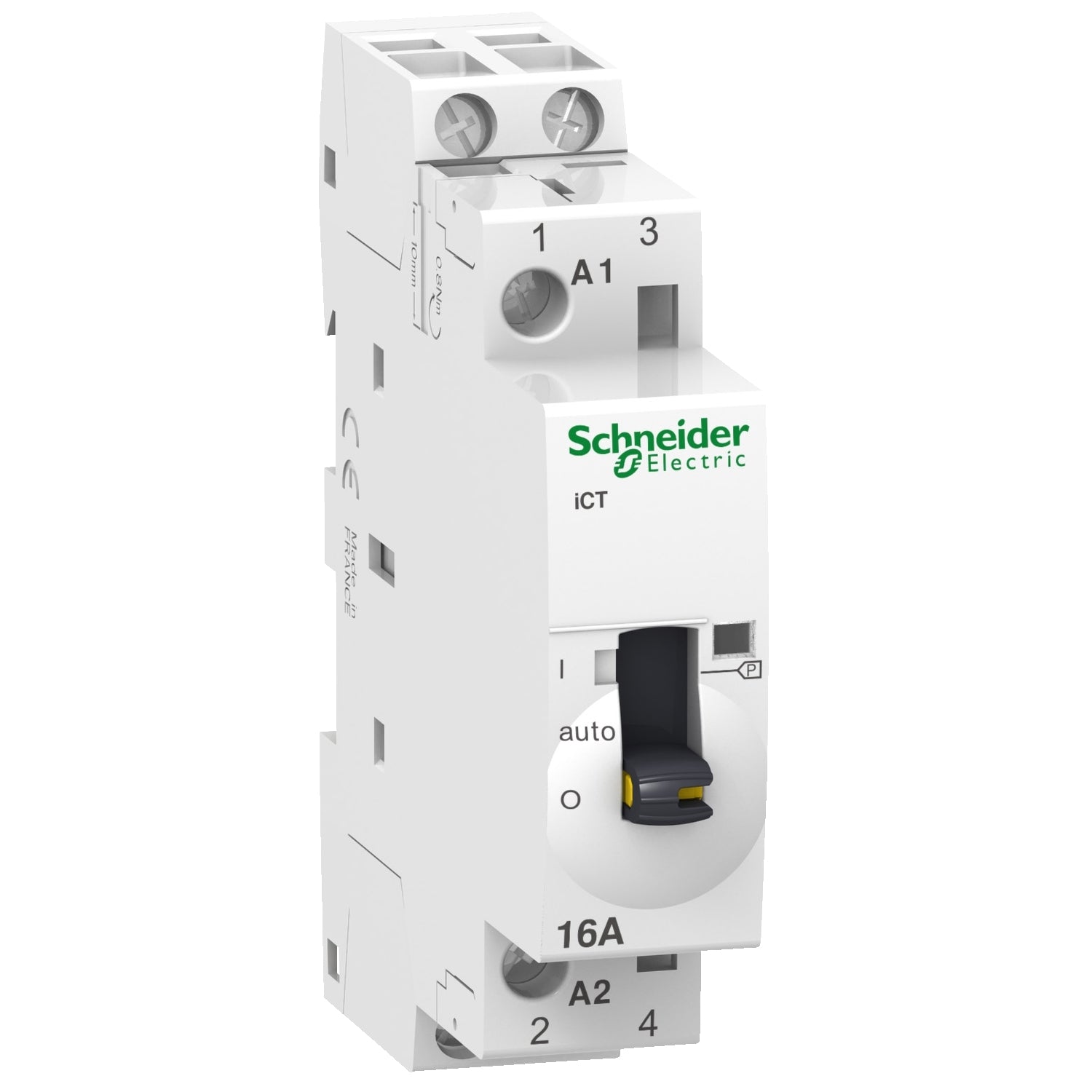

Gracias a su formato modular, estos dispositivos se integran fácilmente junto a magnetotérmicos, diferenciales, portafusibles y temporizadores, permitiendo crear esquemas de mando claros y ordenados. Además, muchos modelos incorporan mando manual frontal o indicadores LED, lo que facilita las tareas de mantenimiento y verificación del estado del contactor modular en el cuadro.

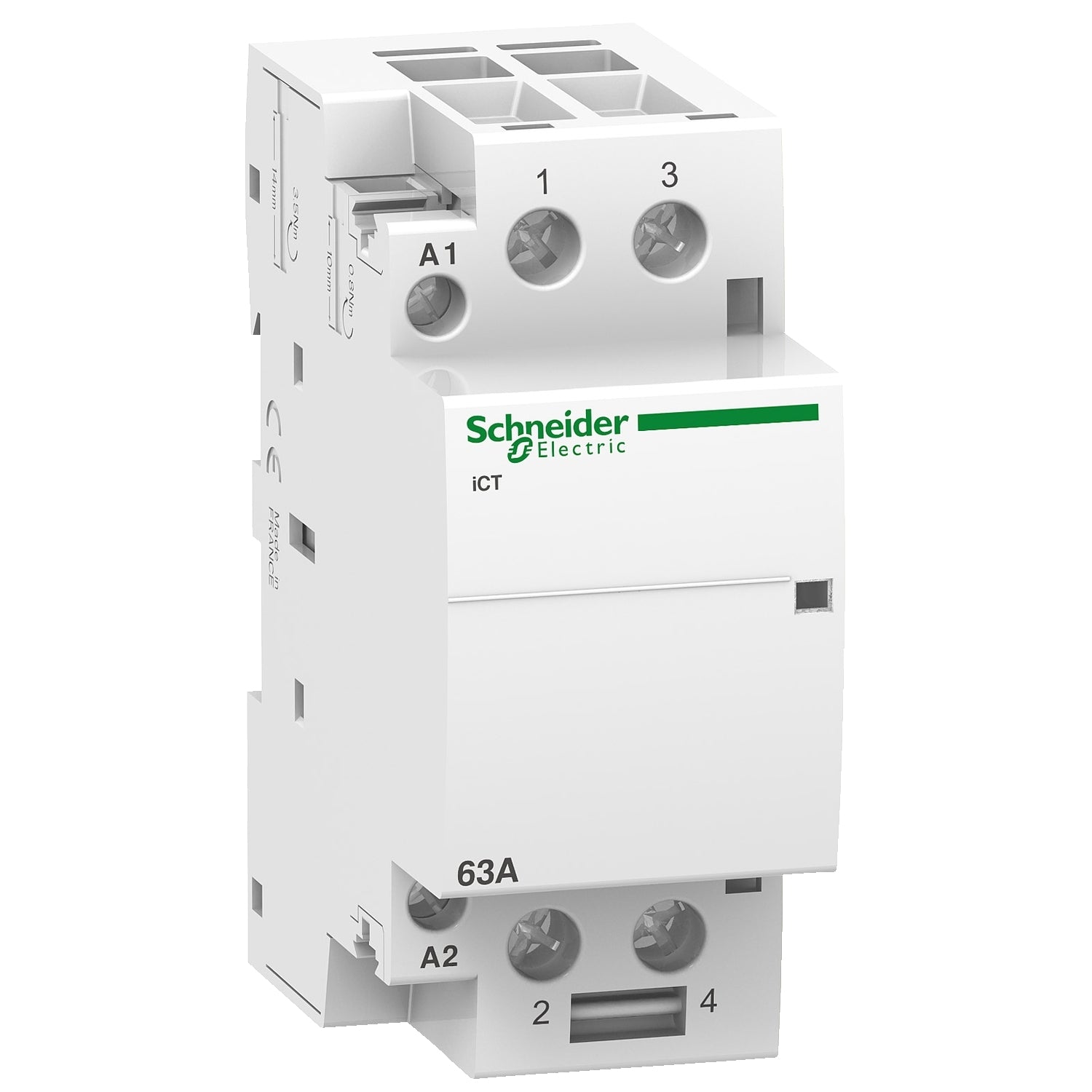

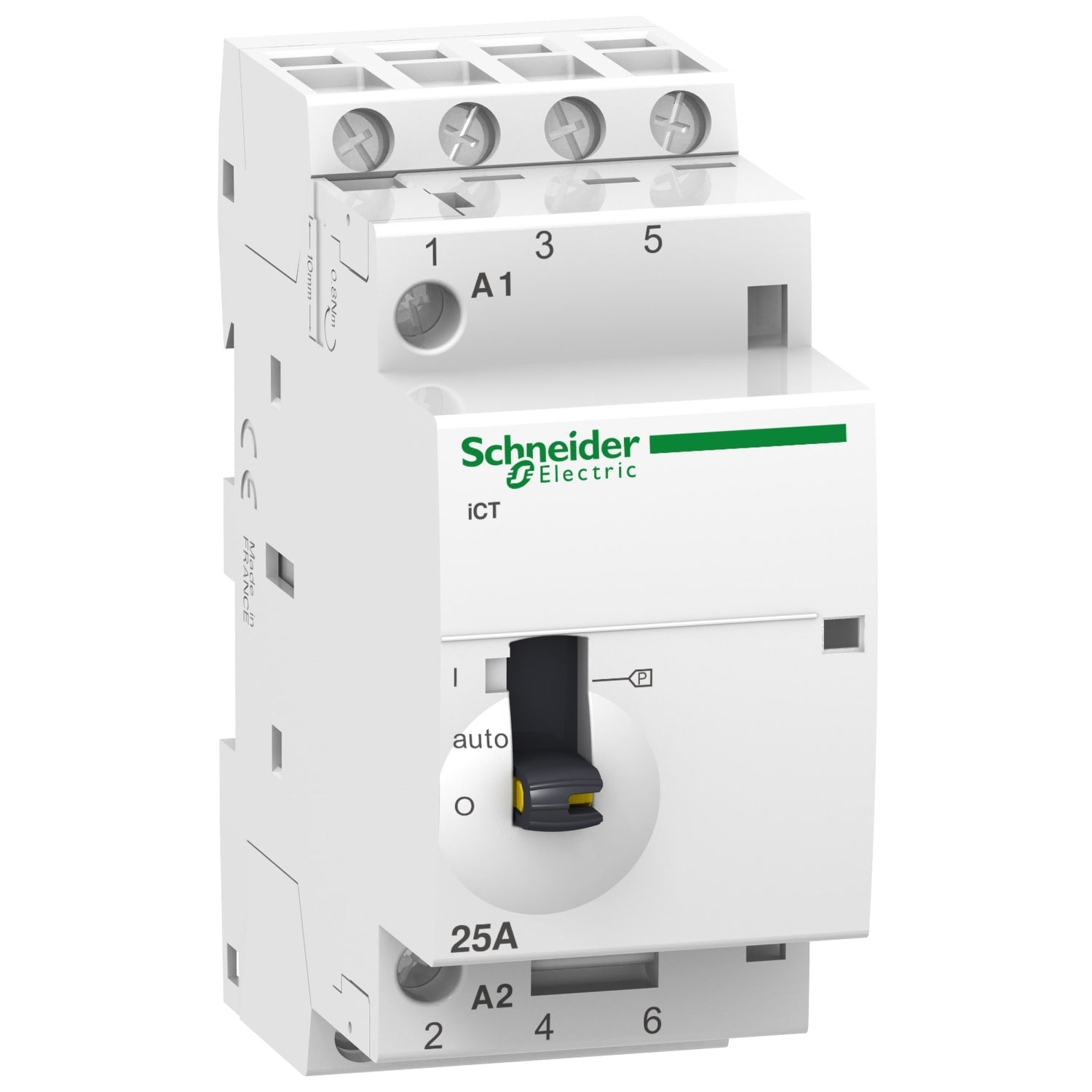

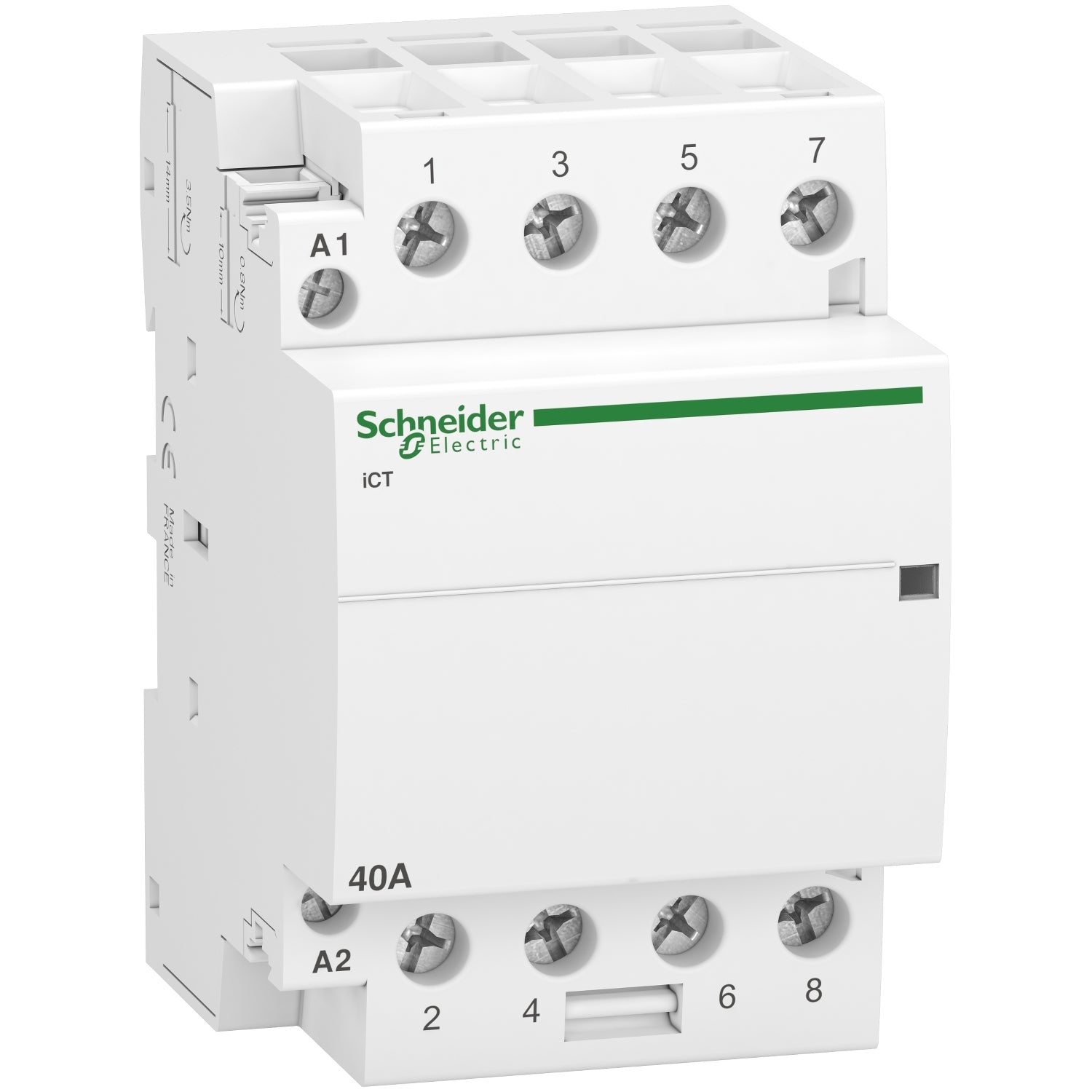

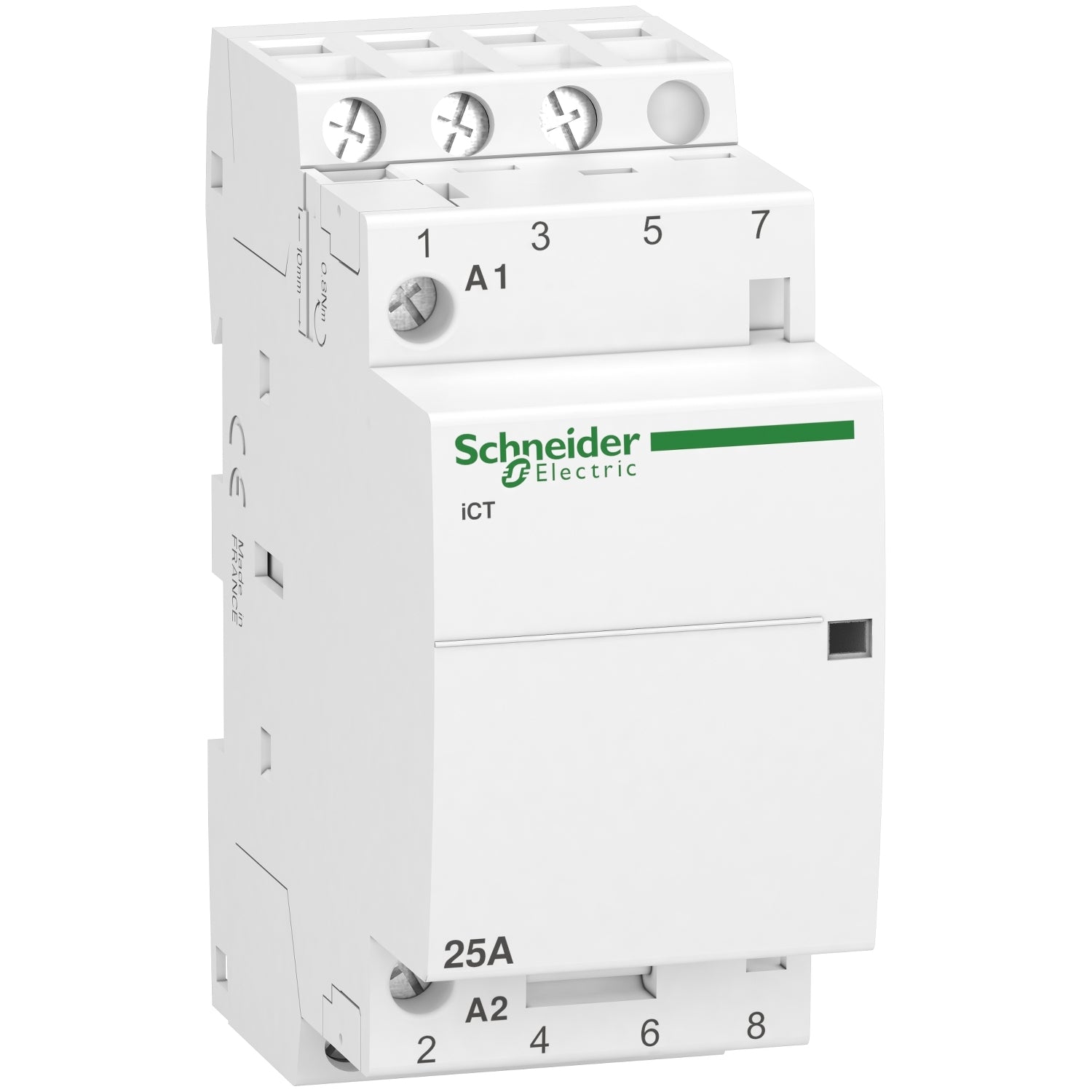

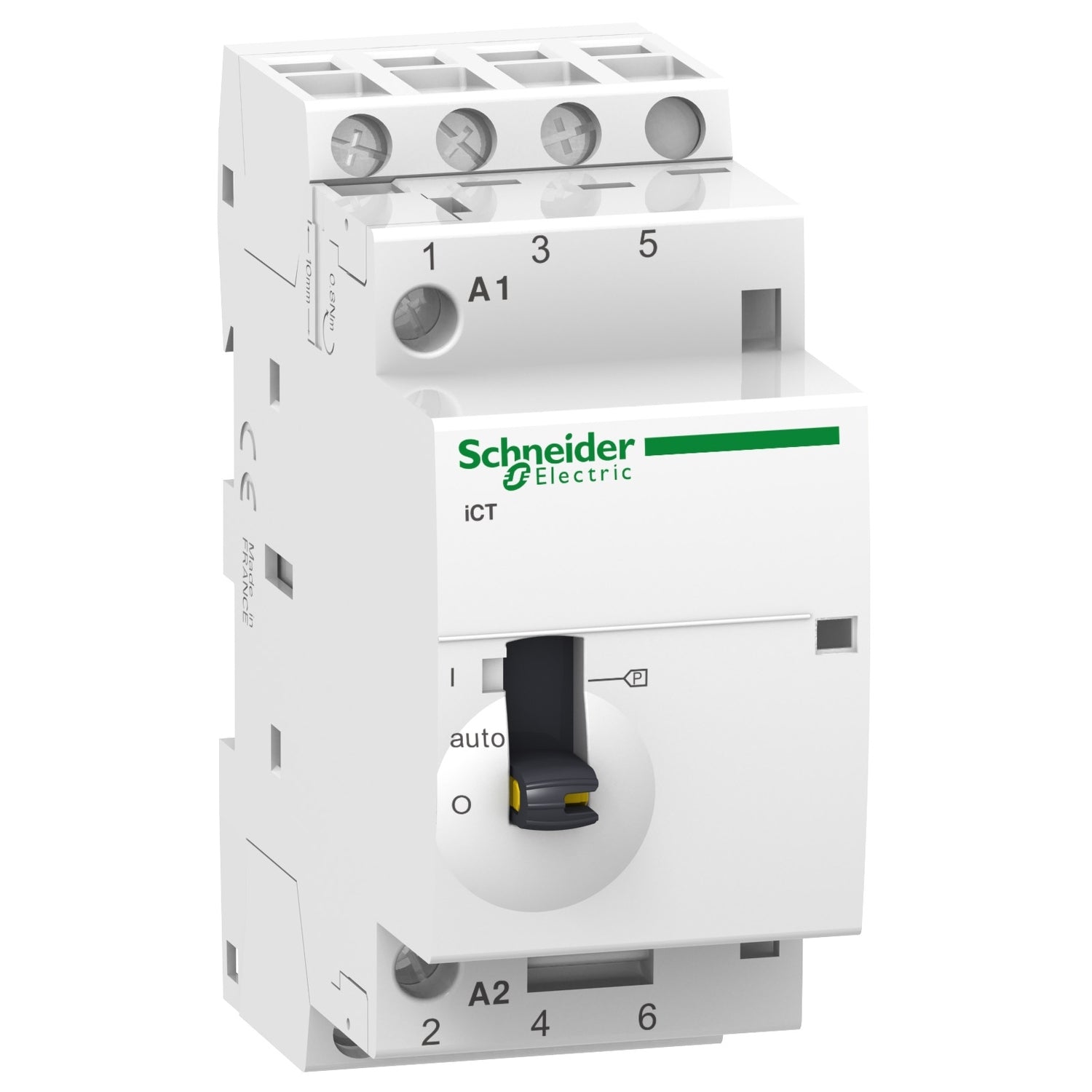

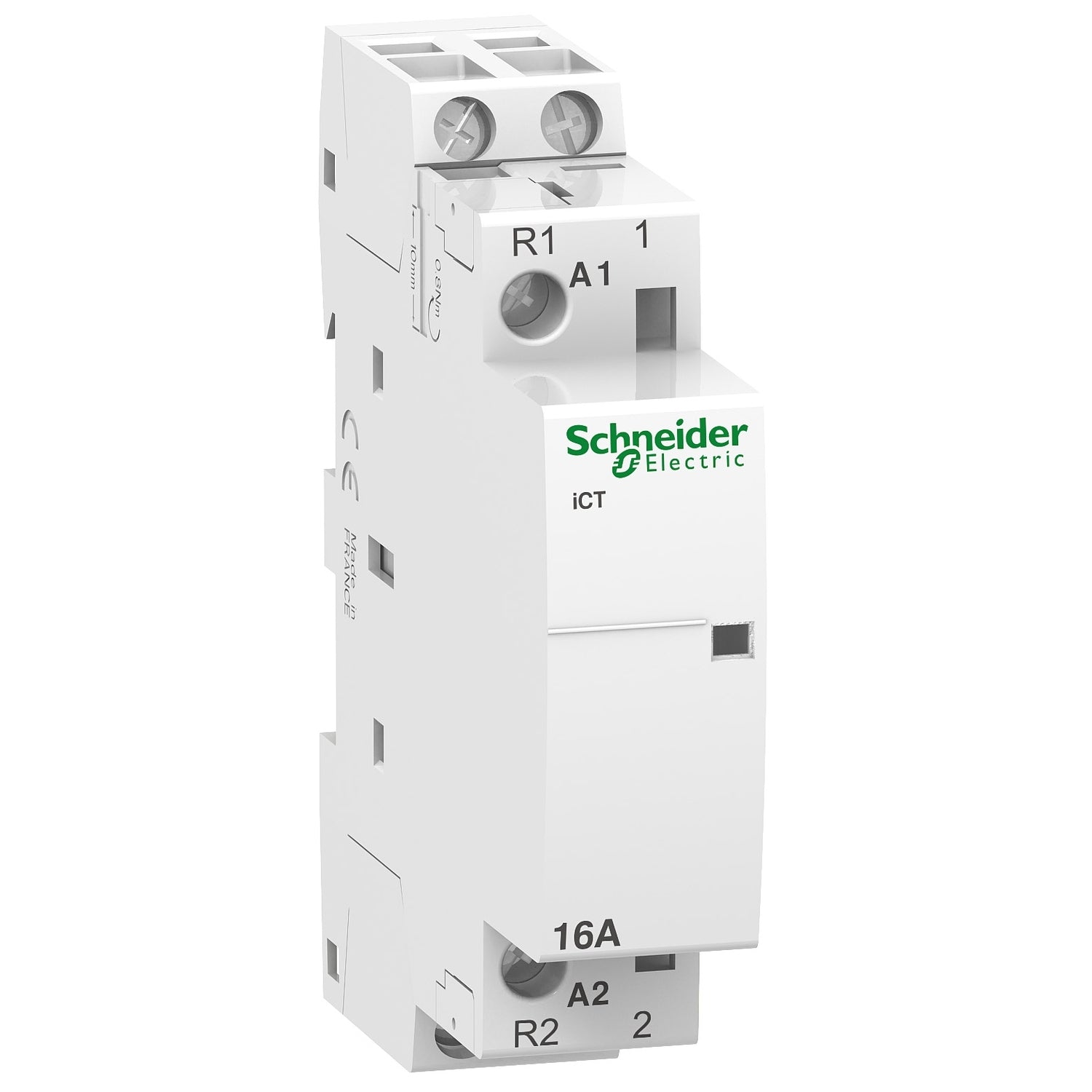

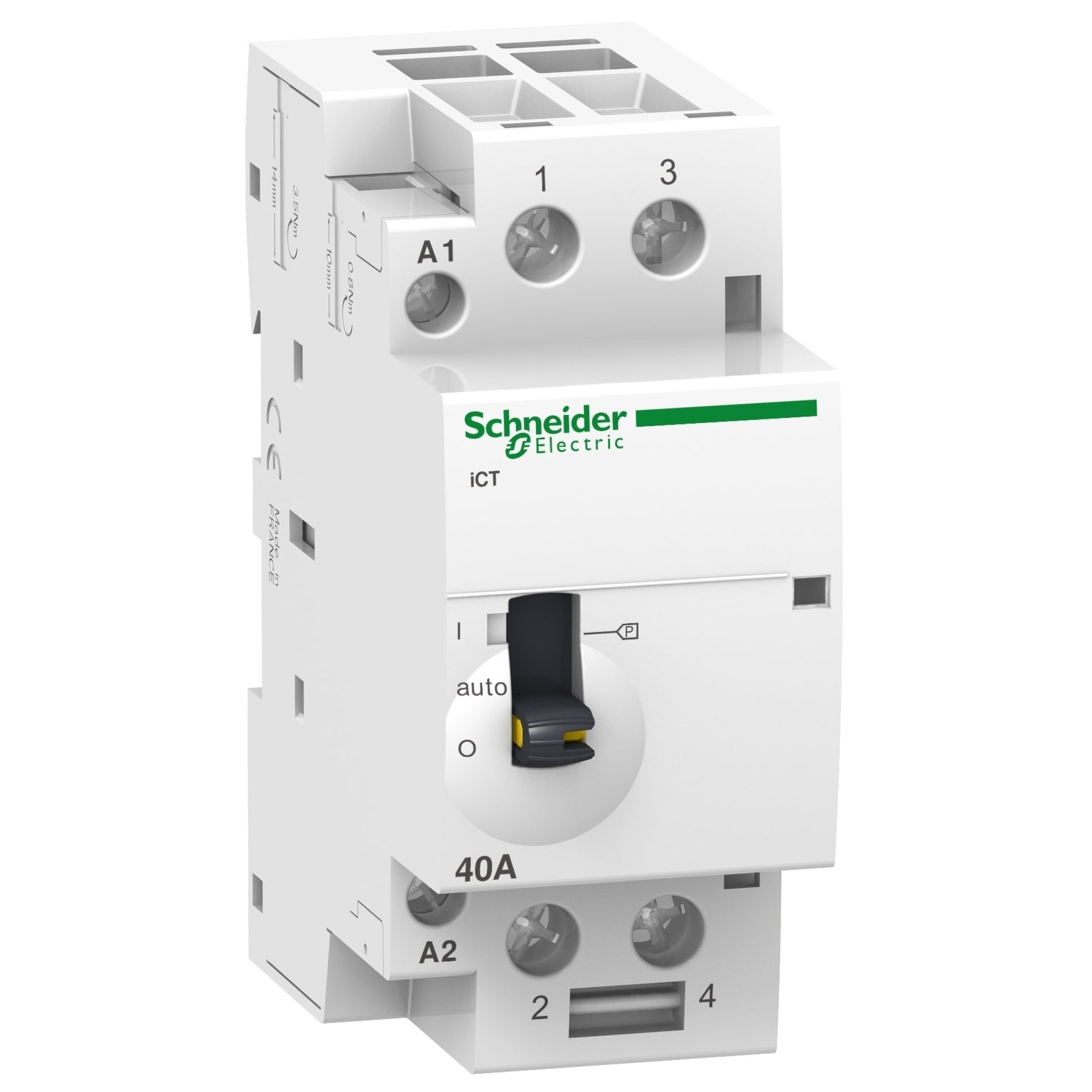

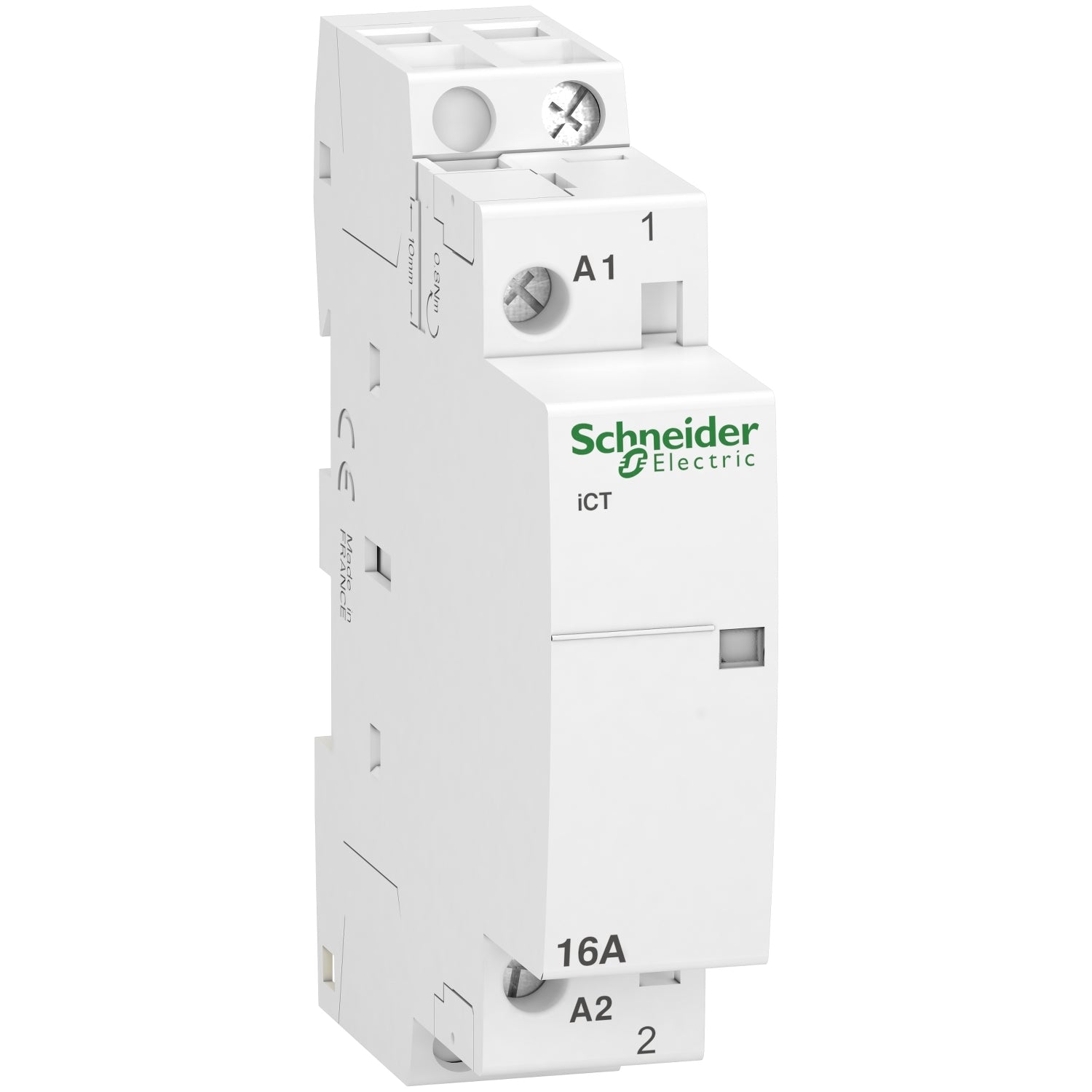

Características técnicas de un contactor modular Schneider

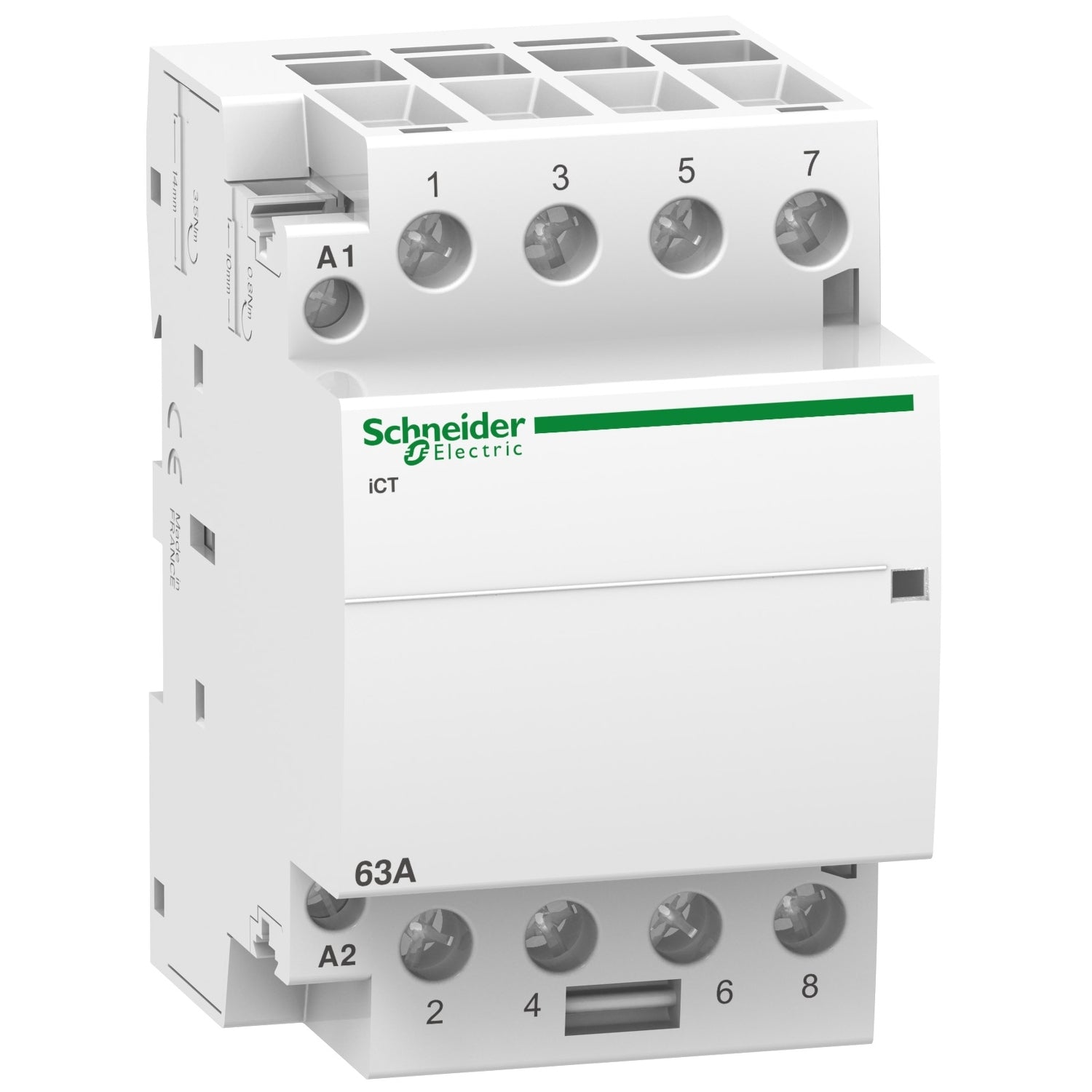

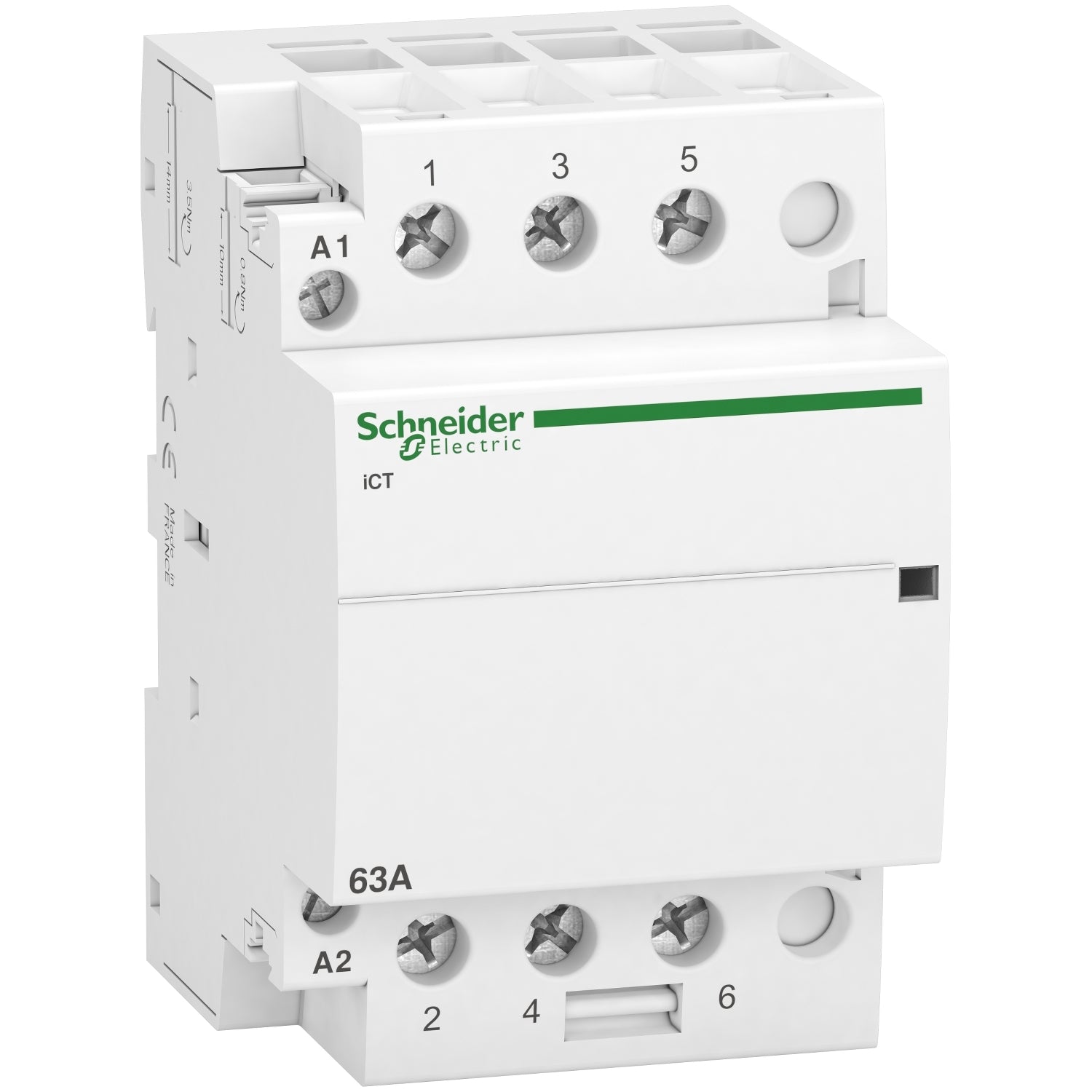

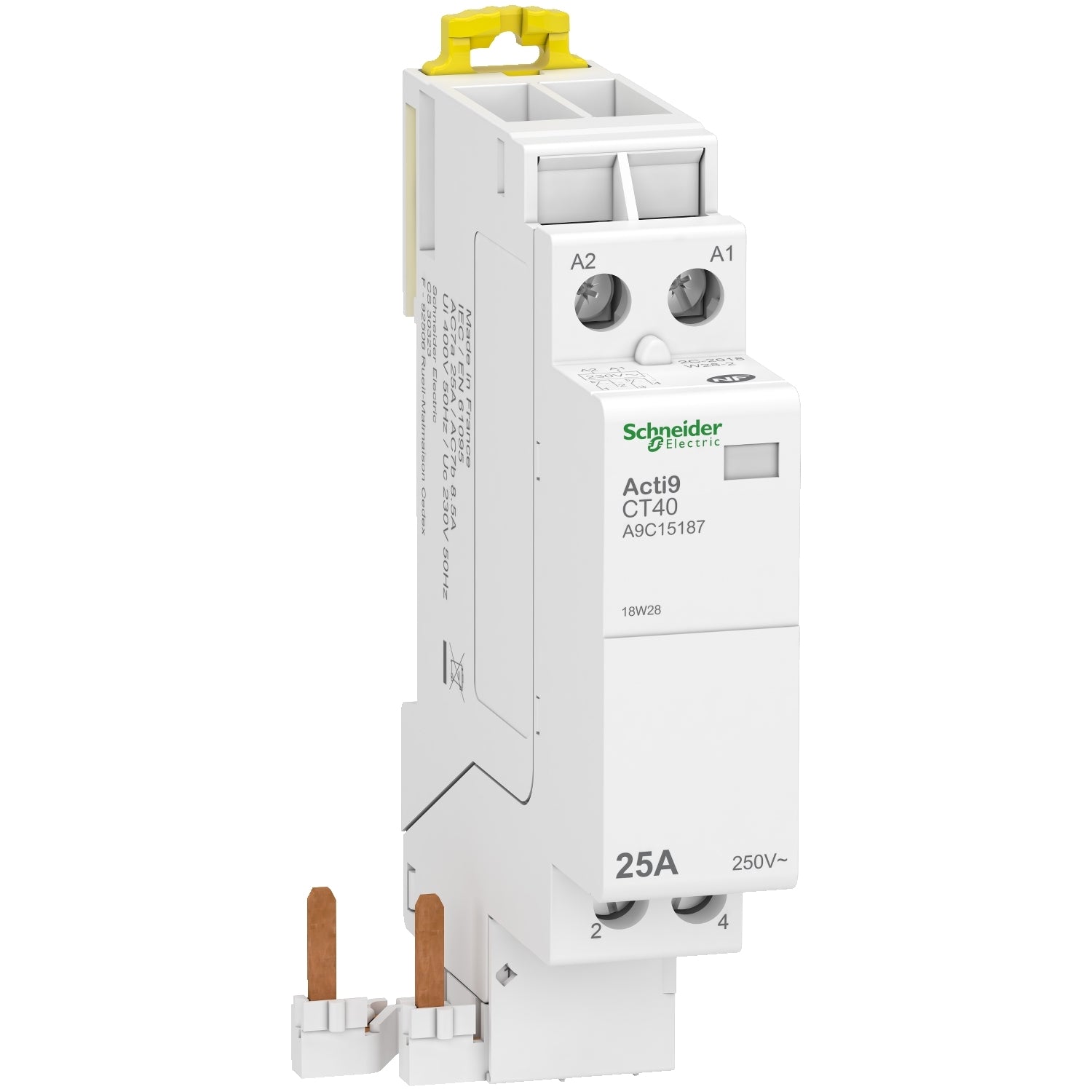

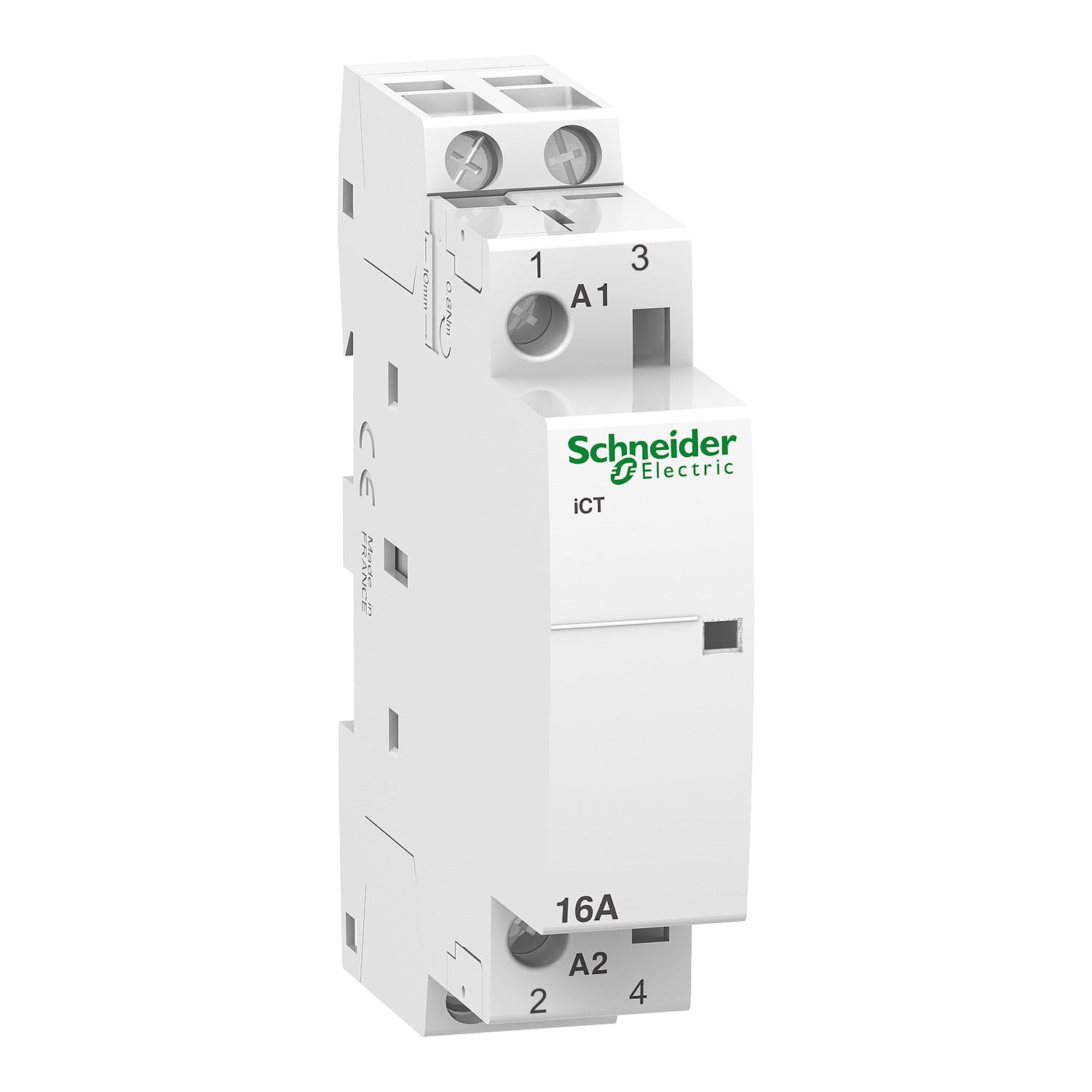

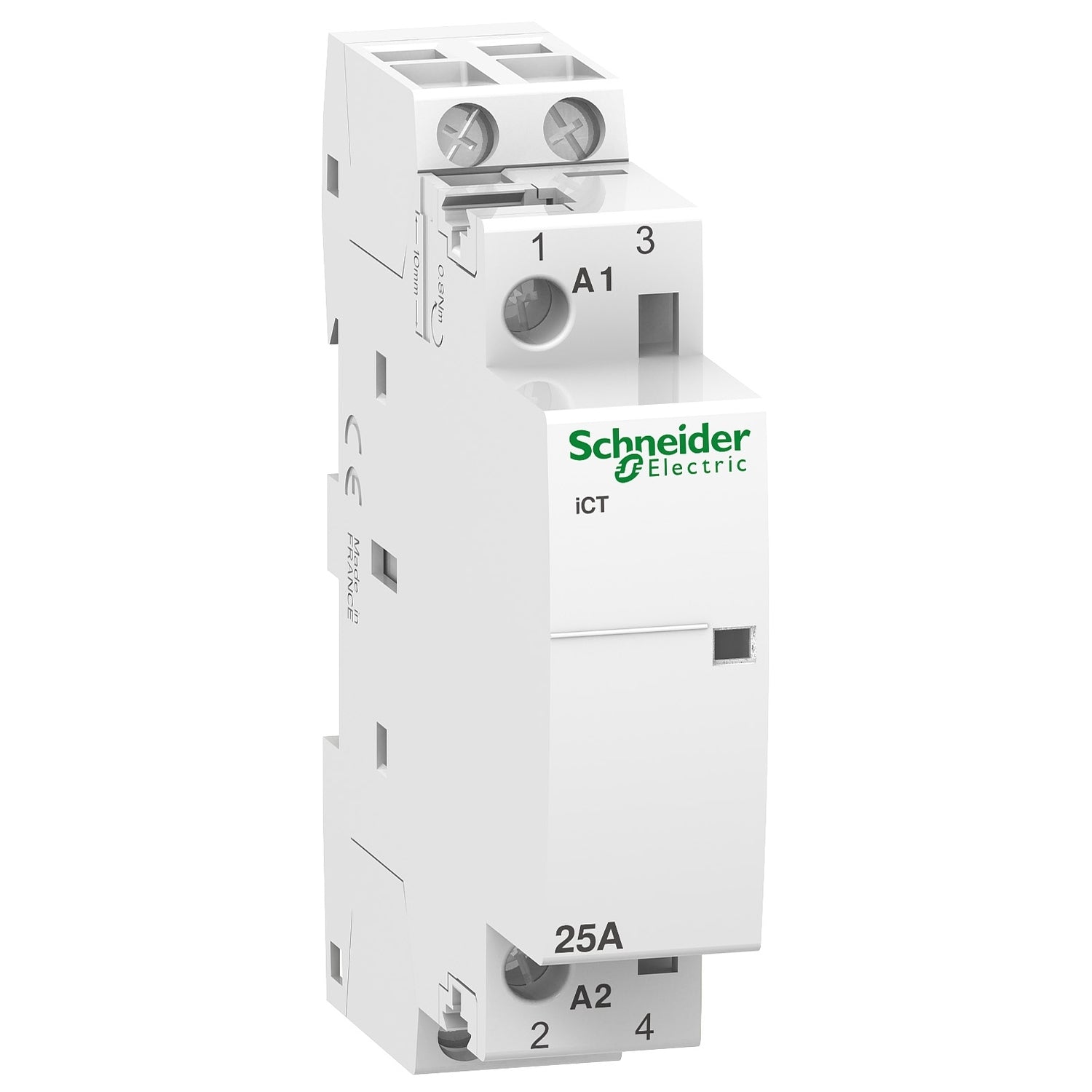

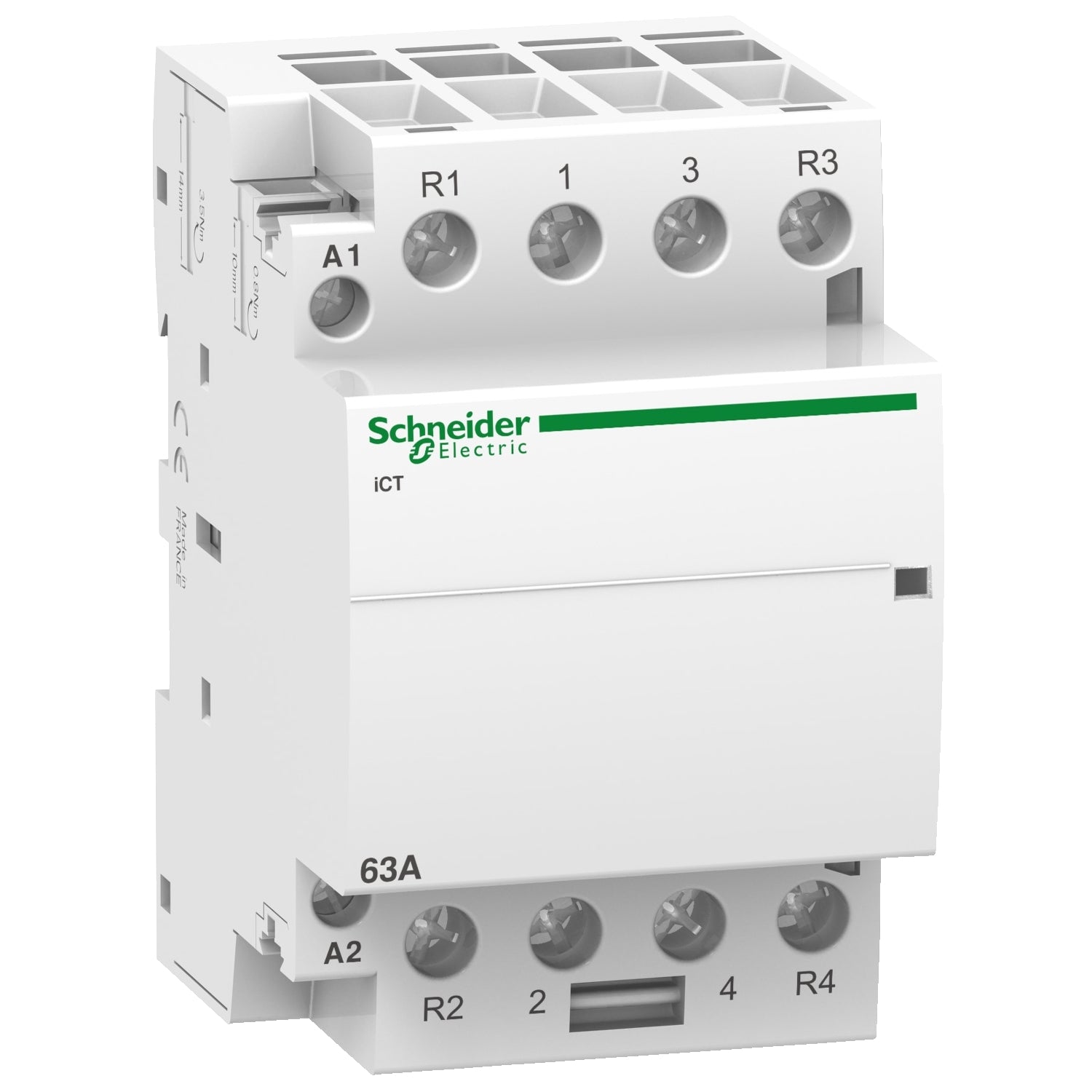

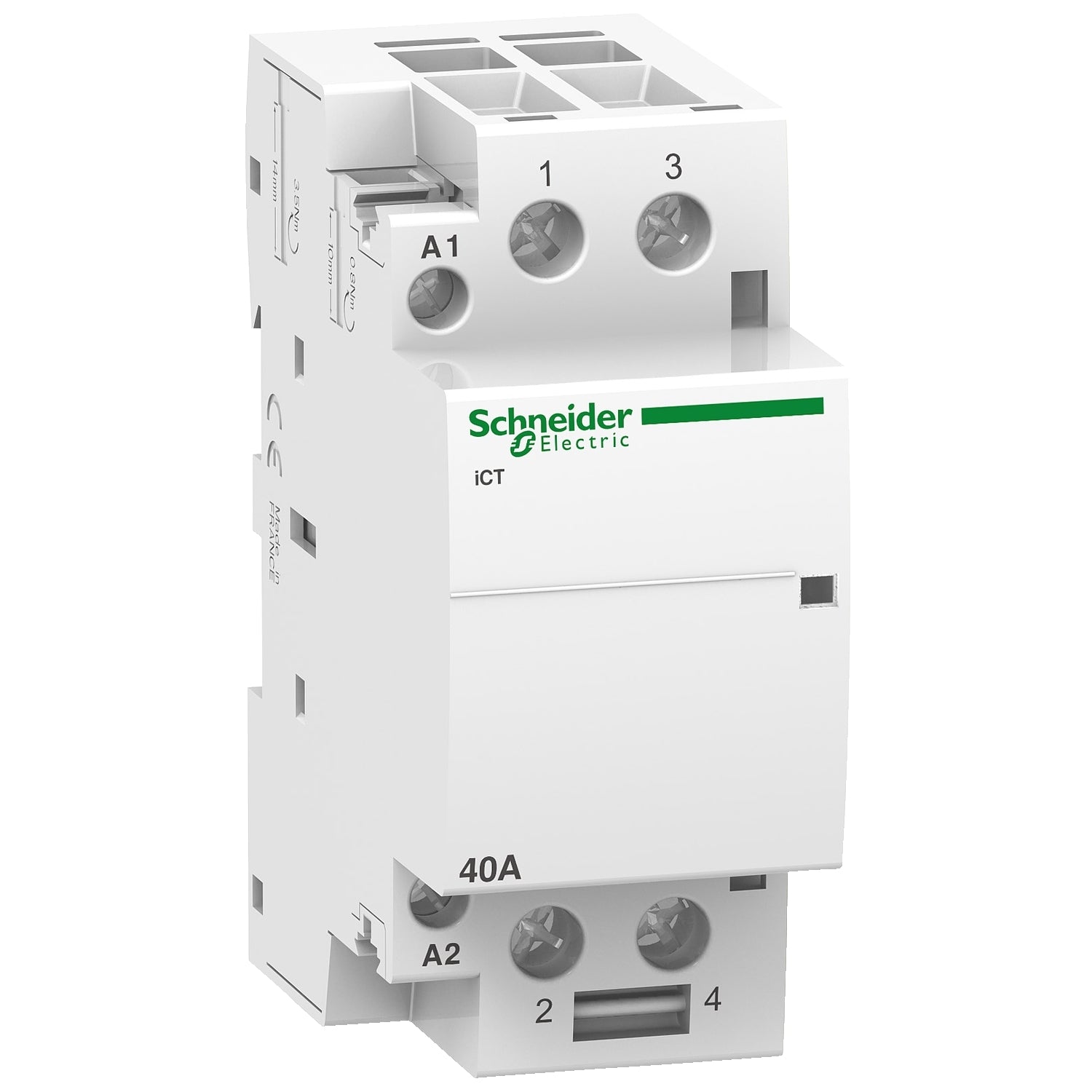

Un contactor modular Schneider de la gama Acti9 destaca por su fiabilidad mecánica y eléctrica, su funcionamiento silencioso y su compatibilidad con instalaciones normalizadas. Estos dispositivos están disponibles en versiones de 1, 2, 3 y 4 polos, lo que permite controlar tanto circuitos monofásicos como trifásicos.

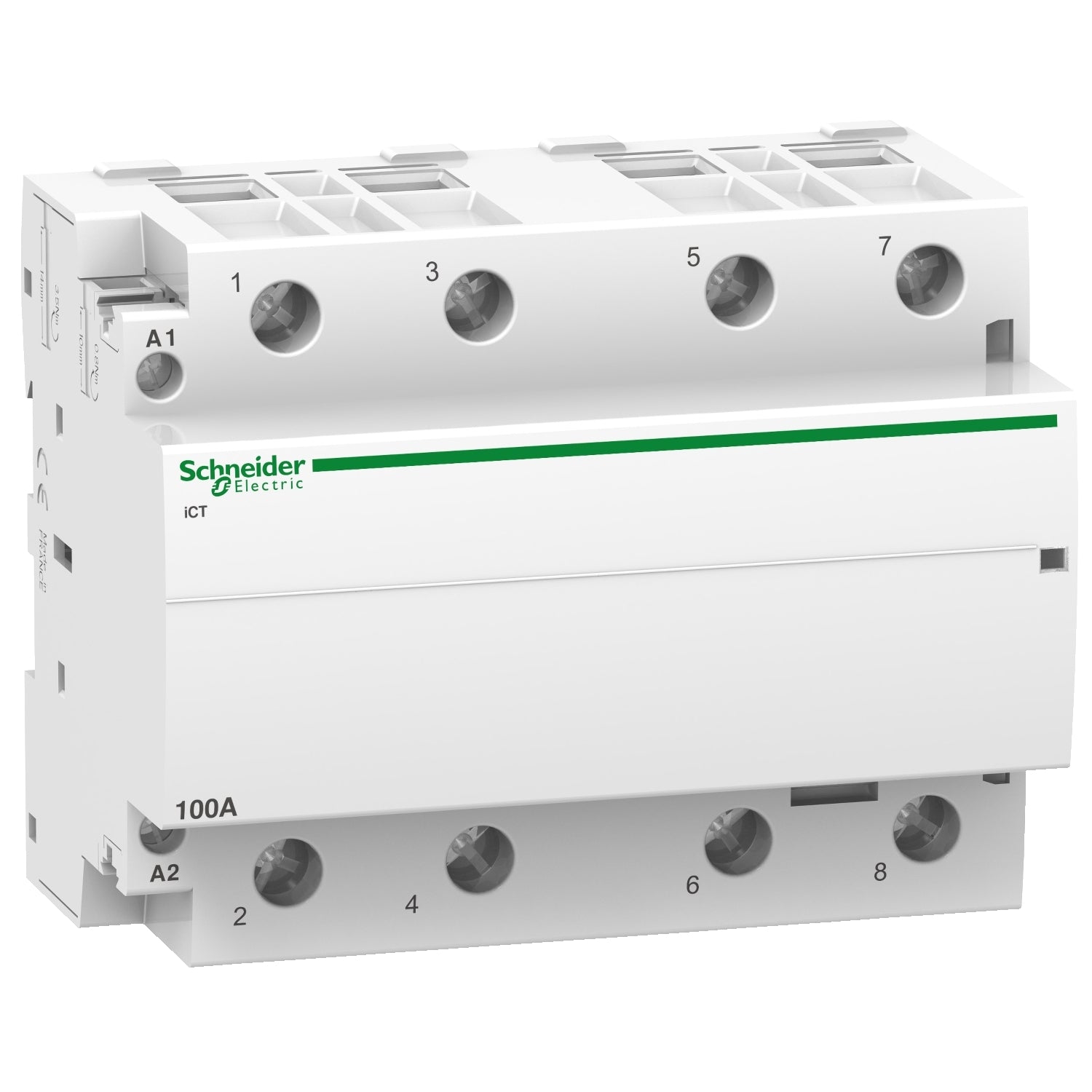

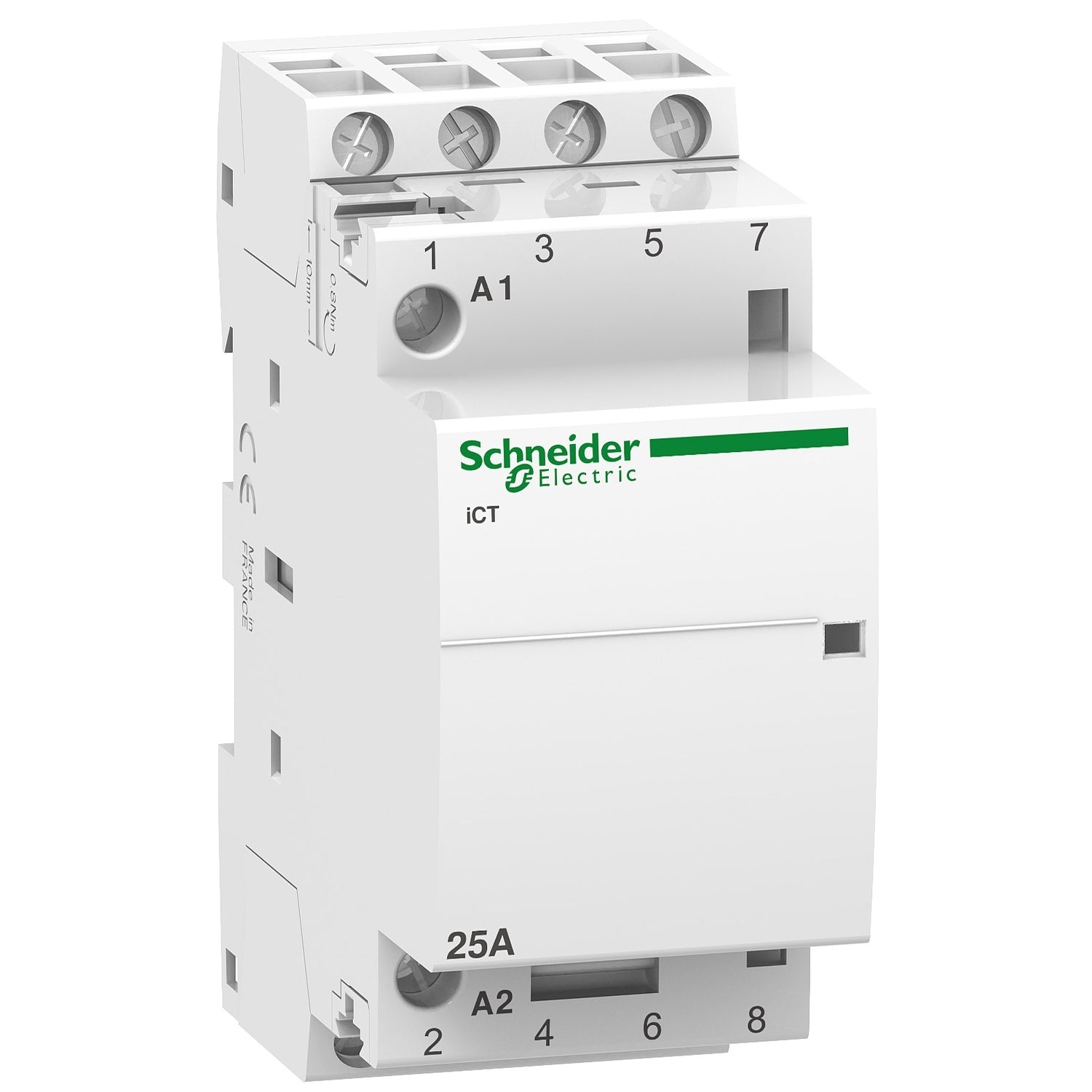

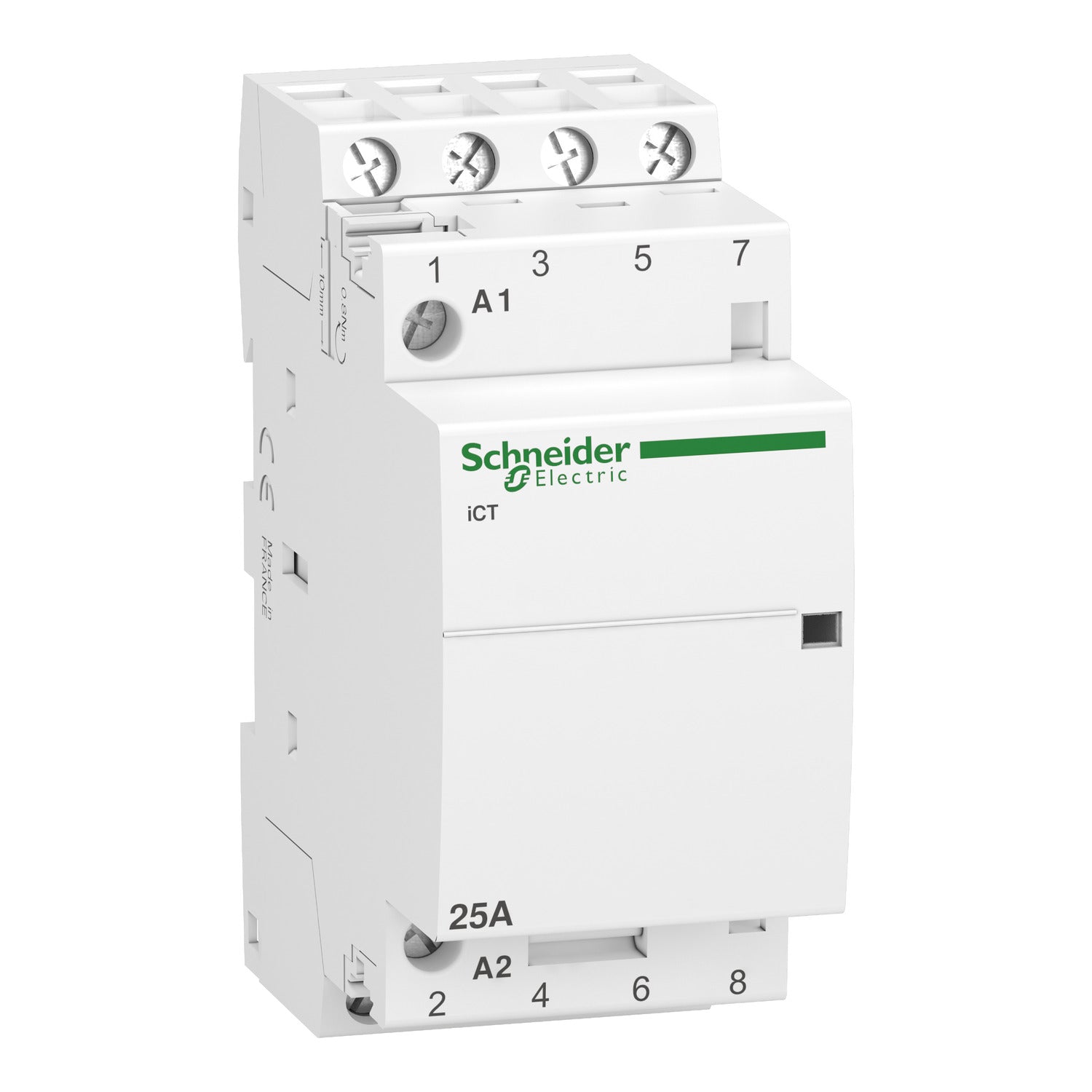

Las intensidades nominales habituales van desde 16 A hasta 100 A, cubriendo la mayoría de aplicaciones domésticas y terciarias. En cuanto a la tensión de mando, existen contactores modulares con bobina a 24 V CA, 230 V CA o incluso versiones con señalización LED y accionamiento manual, lo que aporta mayor flexibilidad en el diseño del sistema de control.

Cómo elegir el contactor modular adecuado

Seleccionar el contactor modular correcto requiere analizar varios parámetros clave de la instalación. En primer lugar, es fundamental conocer la intensidad nominal de la carga que se va a controlar, asegurándose de que el contactor modular soporte dicho valor con margen suficiente. También es necesario definir el número de polos, en función de si el circuito es monofásico, trifásico o requiere corte de neutro.

Otro aspecto importante es la tensión de la bobina de mando, que debe coincidir con la tensión disponible en el circuito de control. En instalaciones con automatismos, relojes o PLC, suele optarse por contactores modulares de 24 V, mientras que en cuadros eléctricos convencionales es habitual el uso de bobinas a 230 V. Por último, conviene valorar si se necesita mando manual, contactos auxiliares o señalización visual para facilitar el uso y mantenimiento.

Ventajas del contactor modular frente a otras soluciones

El uso de contactores modulares aporta claras ventajas frente a soluciones como interruptores manuales o relés de potencia no modulares. Su diseño específico para carril DIN permite una instalación rápida y ordenada, reduciendo tiempos de montaje y errores de cableado. Además, al separar el circuito de mando del circuito de potencia, se incrementa notablemente la seguridad eléctrica.

Otra ventaja destacada es la durabilidad. Los contactores modulares están preparados para realizar un gran número de maniobras sin degradación, lo que los hace ideales para aplicaciones con conmutaciones frecuentes. En el caso de los contactores modulares Schneider Acti9, se suma la garantía de un fabricante líder y la plena compatibilidad con el resto de dispositivos modulares del cuadro eléctrico.
