El relé de seguridad es un dispositivo fundamental en la protección de personas y maquinaria dentro de entornos industriales. Su función principal es supervisar dispositivos de seguridad y garantizar que, ante una situación peligrosa o un fallo del sistema, la máquina se detenga de forma segura y controlada. A diferencia de otros dispositivos como el relé temporizador o el relé de control, el relé de seguridad está diseñado específicamente para aplicaciones críticas, donde un fallo podría tener consecuencias graves para los operarios o la instalación.
Los relés de seguridad Schneider Electric, especialmente la gama Harmony XPS, cumplen con las normativas internacionales de seguridad funcional y están pensados para integrarse fácilmente en cuadros eléctricos de maquinaria industrial, líneas de producción y sistemas automatizados.
¿Para qué sirve un relé de seguridad en una instalación industrial?
Un relé de seguridad sirve para supervisar dispositivos como paradas de emergencia, pulsadores de seguridad, barreras fotoeléctricas, interruptores de puertas y resguardos móviles. Cuando detecta una condición peligrosa o una activación del sistema de seguridad, el relé abre de forma inmediata y segura sus salidas, deteniendo la máquina.
Su objetivo no es solo detener el proceso, sino hacerlo de manera segura, redundante y conforme a normativa, evitando arranques inesperados o fallos ocultos.
Funcionamiento del relé de seguridad
El funcionamiento de un relé de seguridad se basa en la supervisión continua de los circuitos de entrada y salida. Incorpora arquitectura redundante, autodiagnóstico interno y contactos guiados para asegurar que cualquier fallo interno sea detectado.
Si se produce una discrepancia entre canales, un fallo de cableado o un error interno, el relé de seguridad entra en estado seguro y bloquea el funcionamiento de la máquina hasta que se soluciona el problema y se realiza un rearme controlado.
Diferencia entre relé de seguridad y relé convencional
A diferencia de un relé electromecánico convencional, el relé de seguridad:
- Incorpora autovigilancia interna
- Utiliza contactos guiados y redundantes
- Cumple normas específicas de seguridad funcional
- Garantiza estado seguro ante fallos
Un relé estándar no ofrece estas garantías y no debe utilizarse en funciones de seguridad de personas.
Categorías y niveles de seguridad
Los relés de seguridad se diseñan para cumplir distintas categorías de seguridad según las normas EN ISO 13849-1 e IEC 62061. Por ejemplo:
- Categoría 3: seguridad con redundancia y supervisión parcial
- Categoría 4: máxima seguridad, con redundancia total y autodiagnóstico continuo
Los relés Harmony XPS permiten alcanzar altos niveles de rendimiento (PL) y SIL según la aplicación.

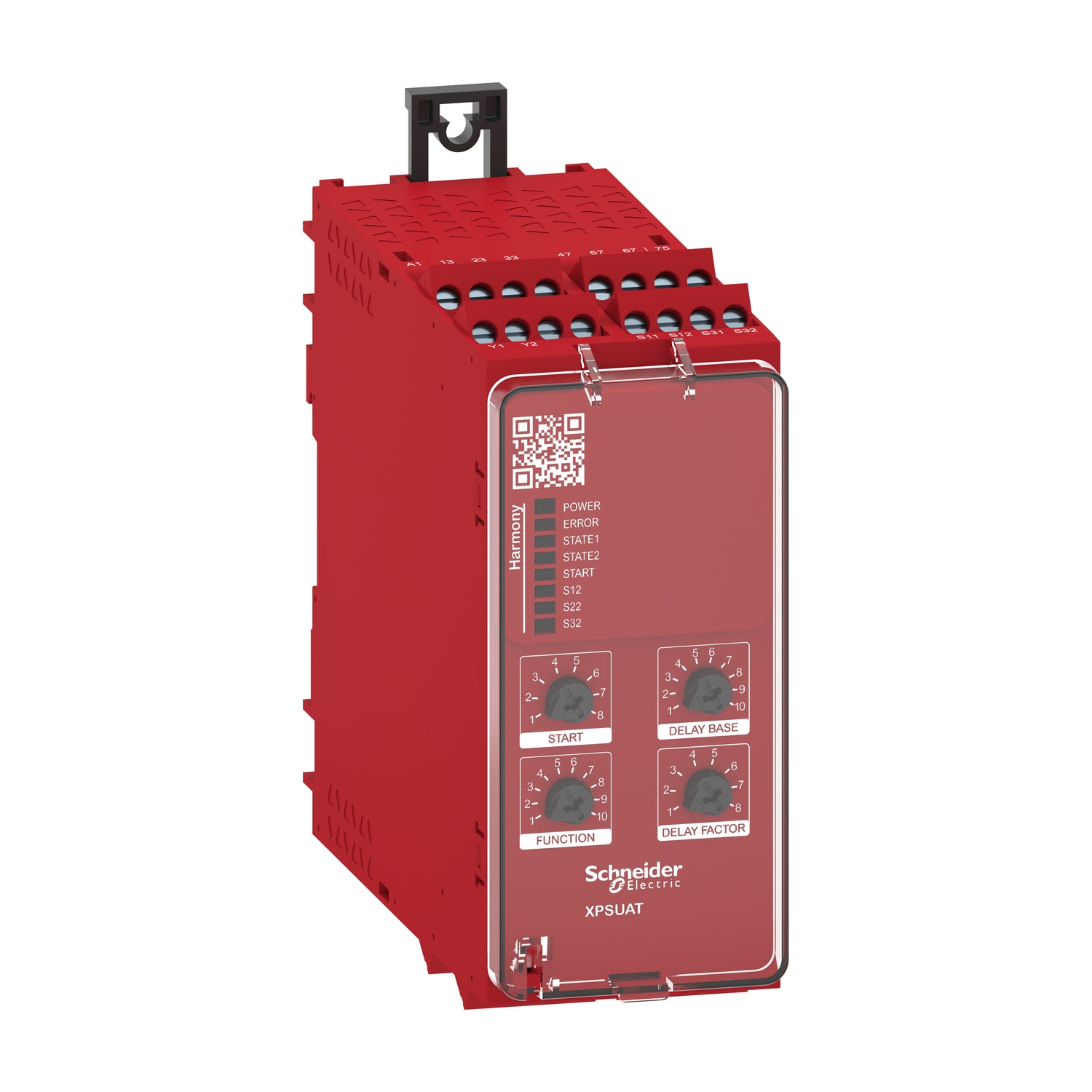

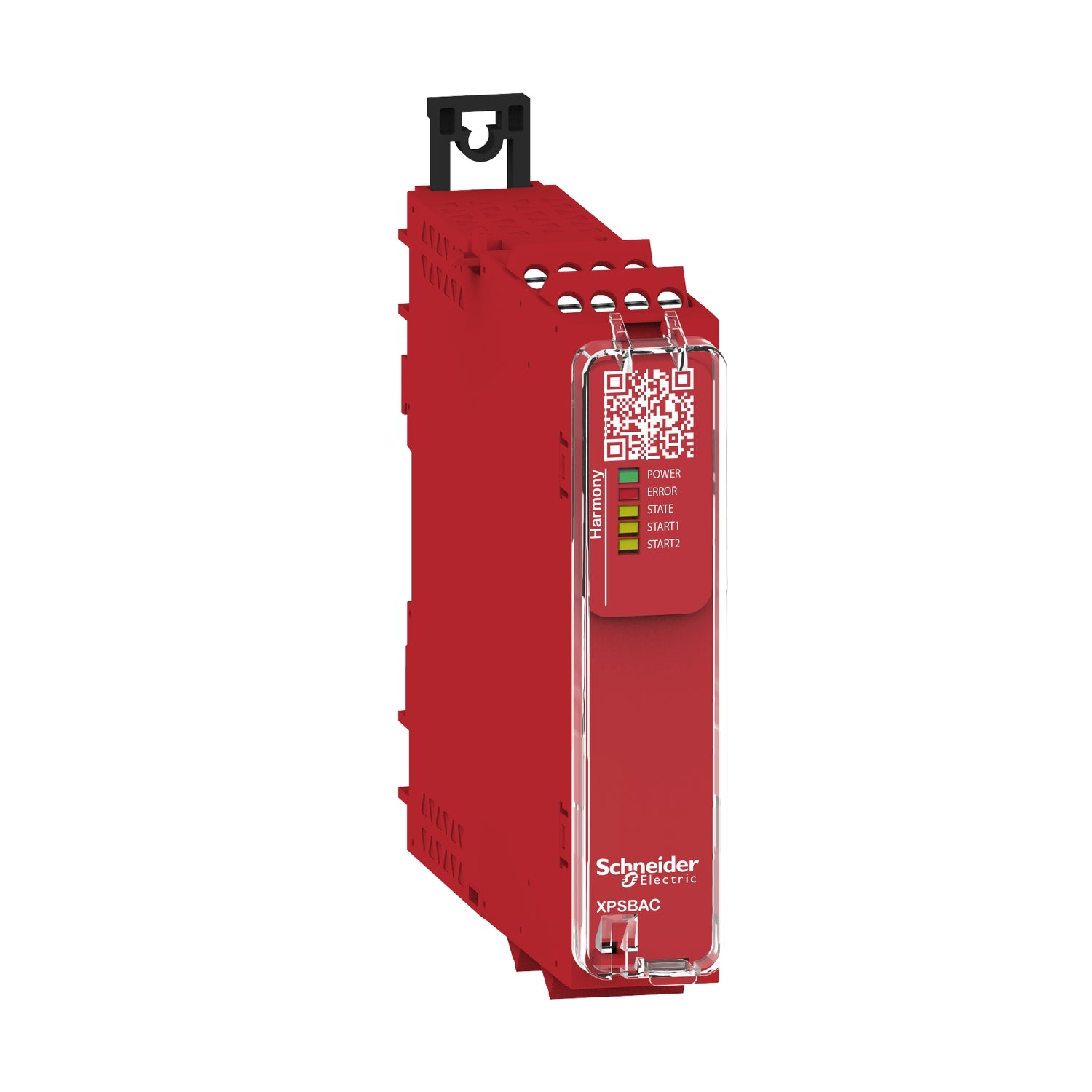

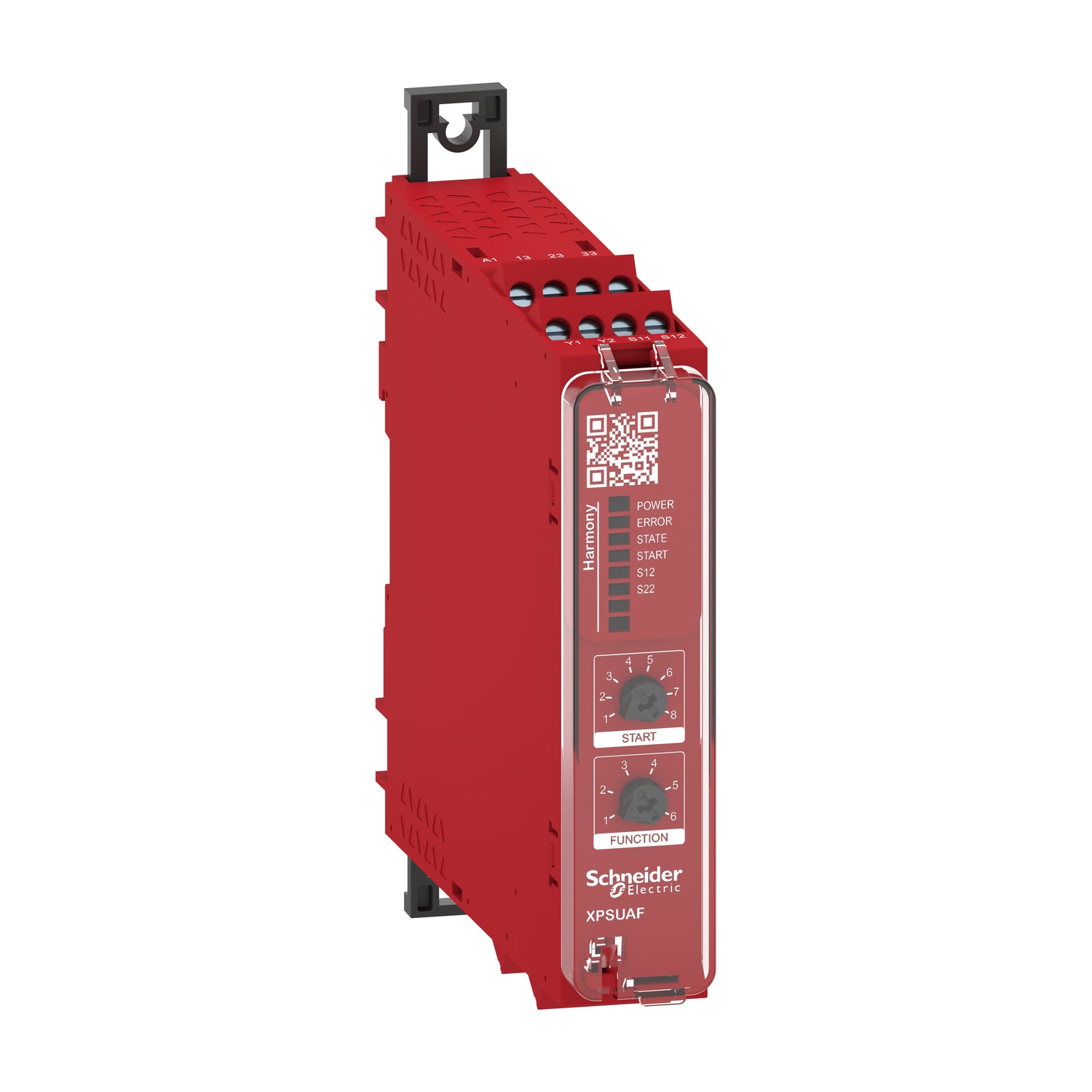

Relé de seguridad Schneider Harmony XPS
Los relés de seguridad Schneider Harmony XPS destacan por su fiabilidad, facilidad de instalación y compatibilidad con sistemas industriales modernos. Ofrecen múltiples entradas de seguridad, salidas redundantes y opciones de rearme manual o automático.
Su diseño modular permite integrarlos fácilmente en cuadros eléctricos existentes, cumpliendo con las exigencias de seguridad actuales sin aumentar la complejidad del sistema.
Cómo elegir un relé de seguridad adecuado
Para seleccionar un relé de seguridad, es fundamental considerar:
- Tipo de dispositivo de seguridad a supervisar
- Nivel de seguridad requerido (PL / SIL)
- Número de canales y salidas
- Tipo de rearme necesario
- Normativa aplicable a la máquina
Una selección correcta es clave para cumplir la legislación y garantizar la seguridad real del sistema.
