El disyuntor magnetotérmico es un dispositivo de protección eléctrica que combina dos funciones esenciales en un solo equipo: la protección térmica frente a sobrecargas y la protección magnética frente a cortocircuitos. Su objetivo es interrumpir automáticamente el suministro eléctrico cuando se producen condiciones anómalas que podrían dañar los conductores, los equipos conectados o provocar riesgos de incendio. Por ello, el disyuntor magnetotérmico es un elemento clave en cuadros eléctricos industriales, comerciales y de automatización.
A diferencia de un interruptor manual, el disyuntor magnetotérmico actúa de forma automática y precisa, garantizando una respuesta rápida ante fallos eléctricos.
¿Qué es un disyuntor magnetotérmico y qué función cumple?
Un disyuntor magnetotérmico protege el circuito ante dos tipos de fallos:
- Sobrecargas prolongadas, que generan calentamiento excesivo de los conductores.
- Cortocircuitos, que producen picos de corriente muy elevados y peligrosos.
La parte térmica actúa mediante un sistema bimetálico que se deforma al calentarse por exceso de corriente, provocando el disparo. La parte magnética responde de forma instantánea ante corrientes muy altas, típicas de un cortocircuito. Esta doble protección convierte al disyuntor magnetotérmico en un dispositivo fiable y seguro para la protección eléctrica.
Diferencia entre disyuntor magnetotérmico, magnetotérmico y disyuntor térmico
Aunque en el lenguaje común se utilizan como sinónimos, existen matices importantes:
- Magnetotérmico: término general para interruptores automáticos con protección térmica y magnética.
- Disyuntor magnetotérmico: se utiliza habitualmente en entornos industriales para designar magnetotérmicos compactos, robustos y de alta fiabilidad.
- Disyuntor térmico: solo protege contra sobrecargas, sin protección magnética frente a cortocircuitos.

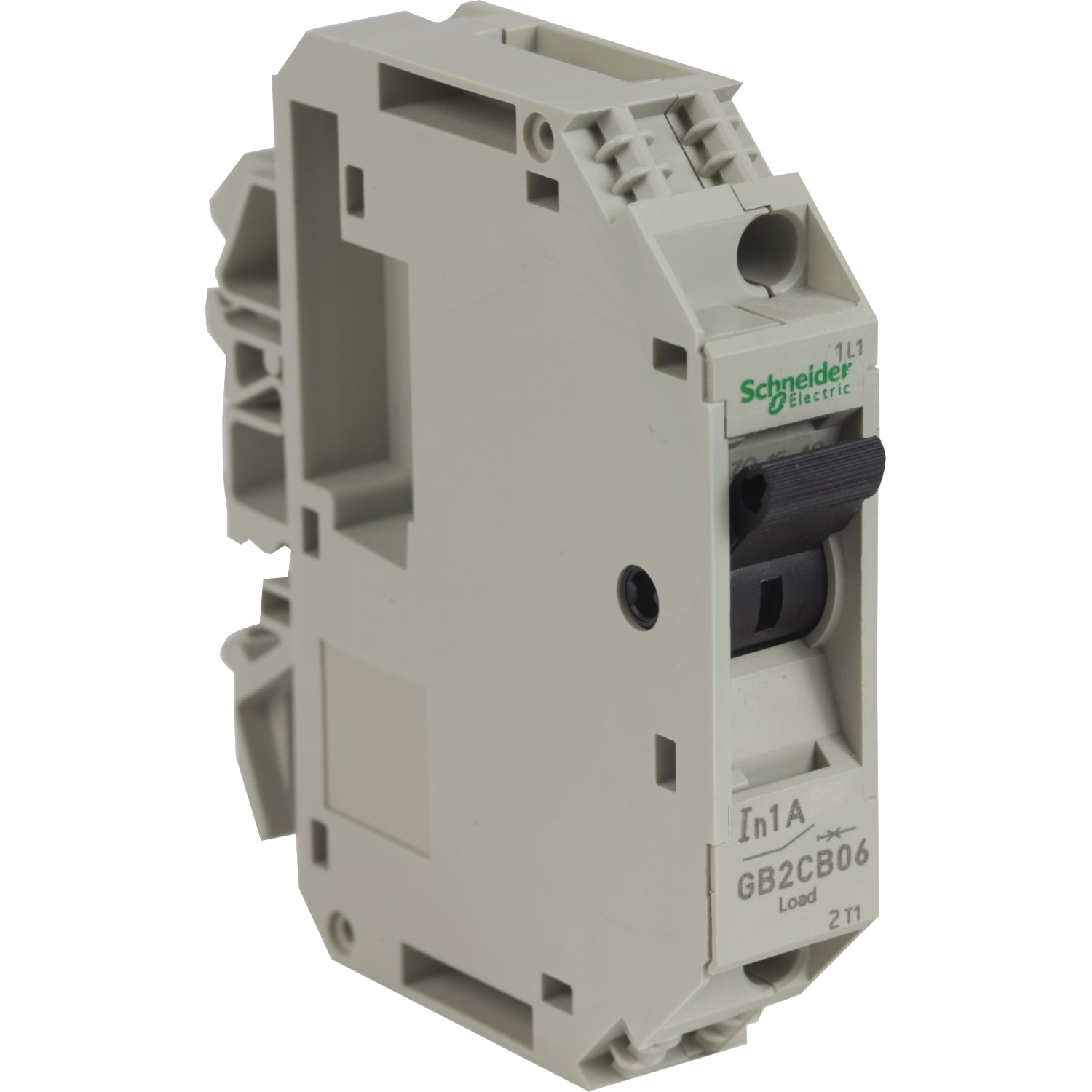

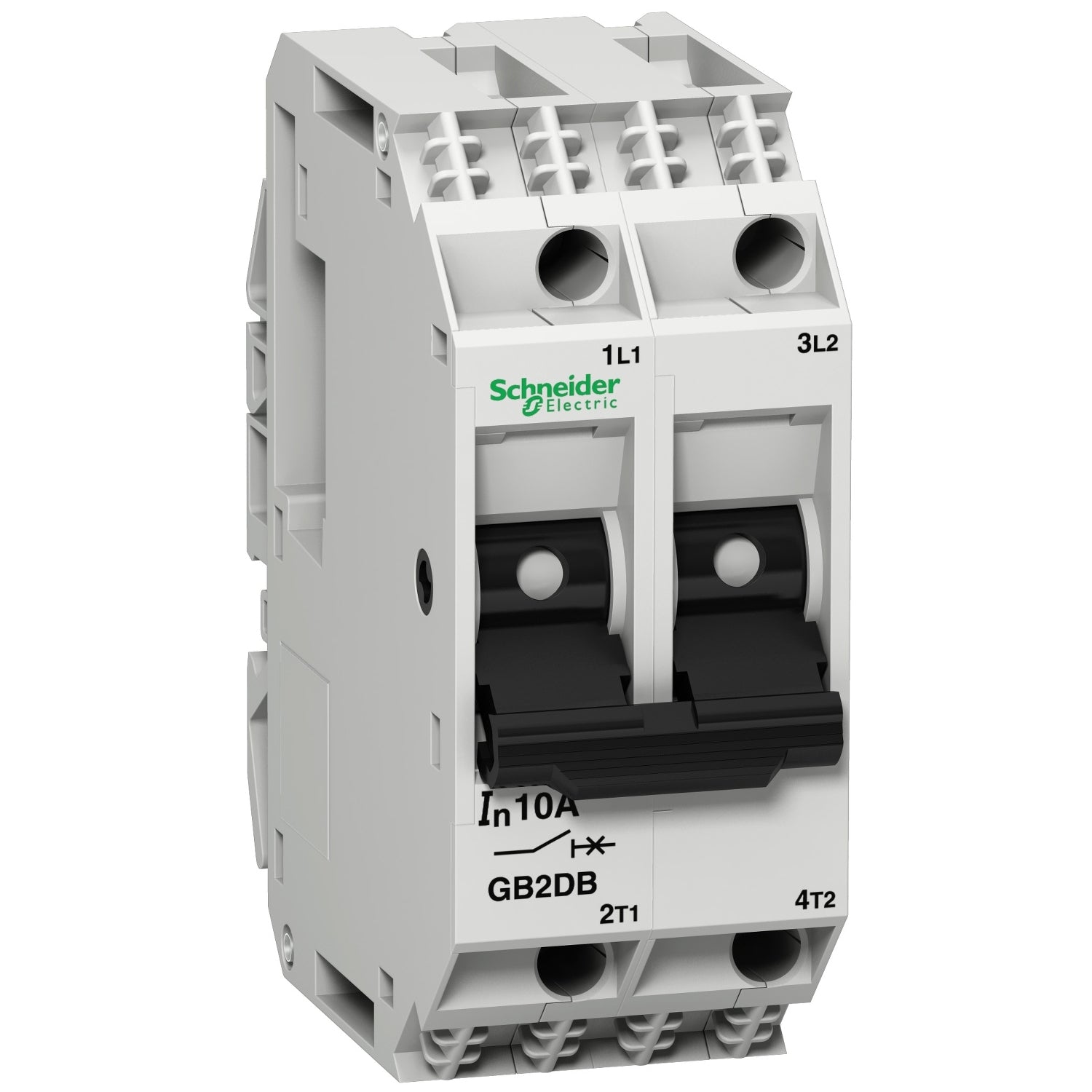

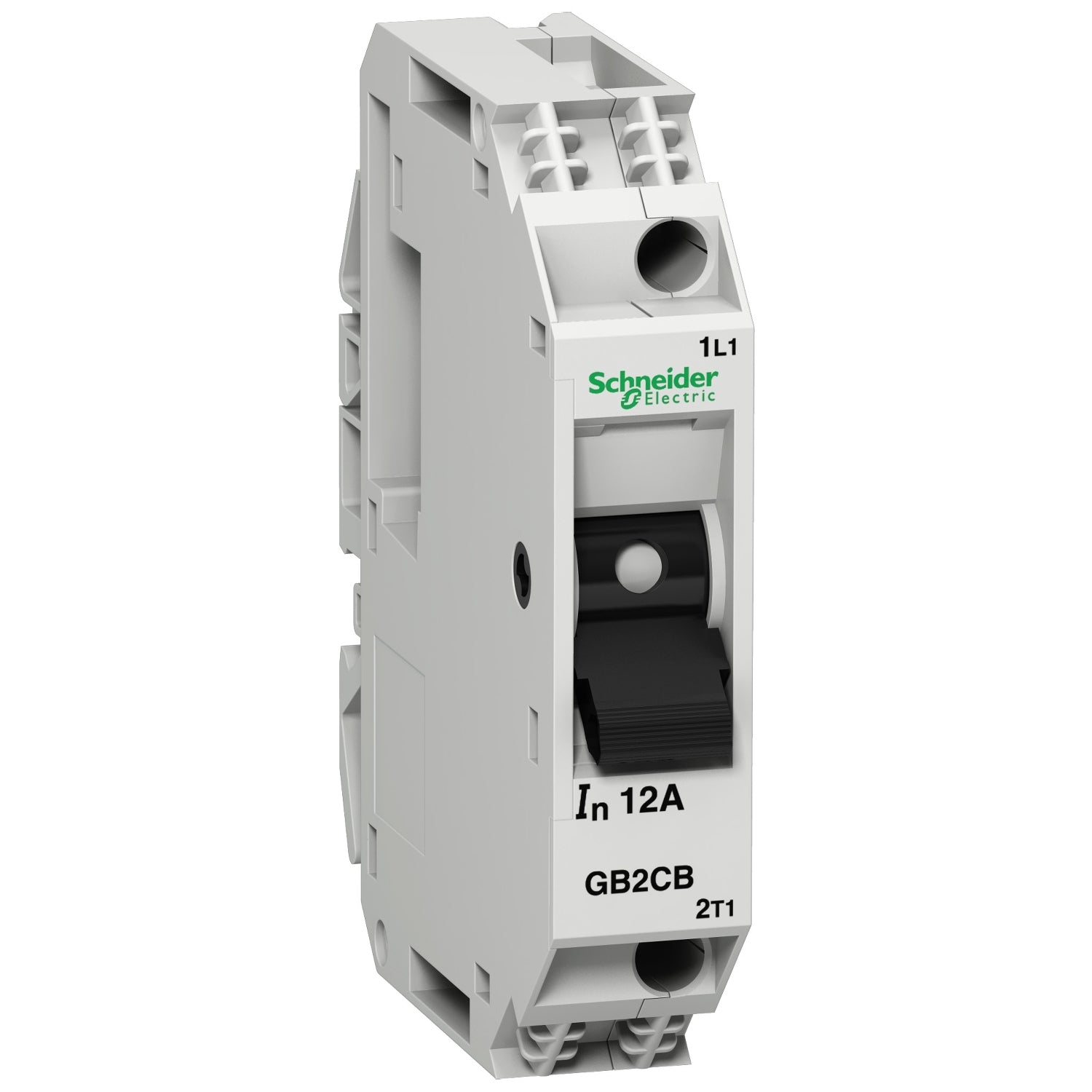

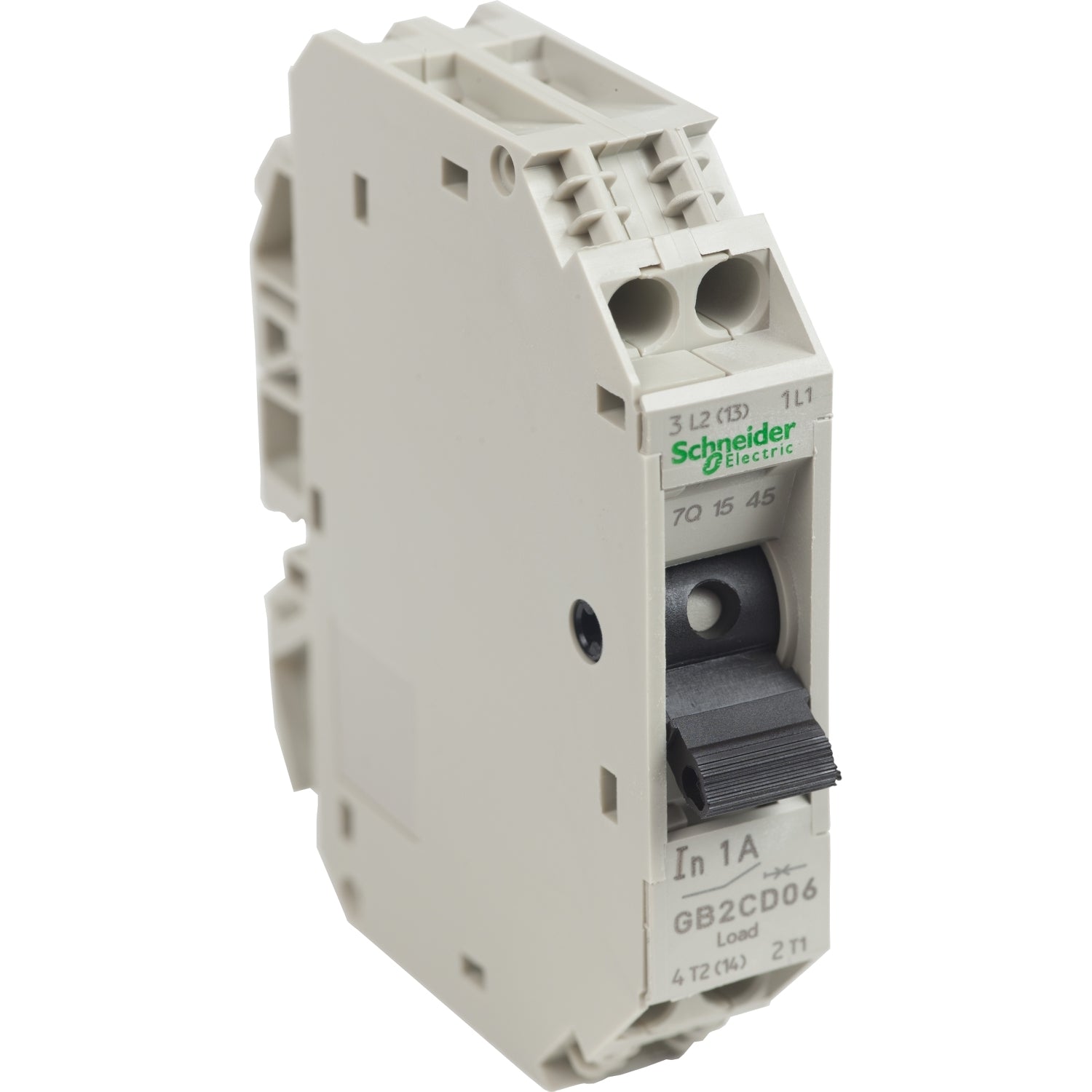

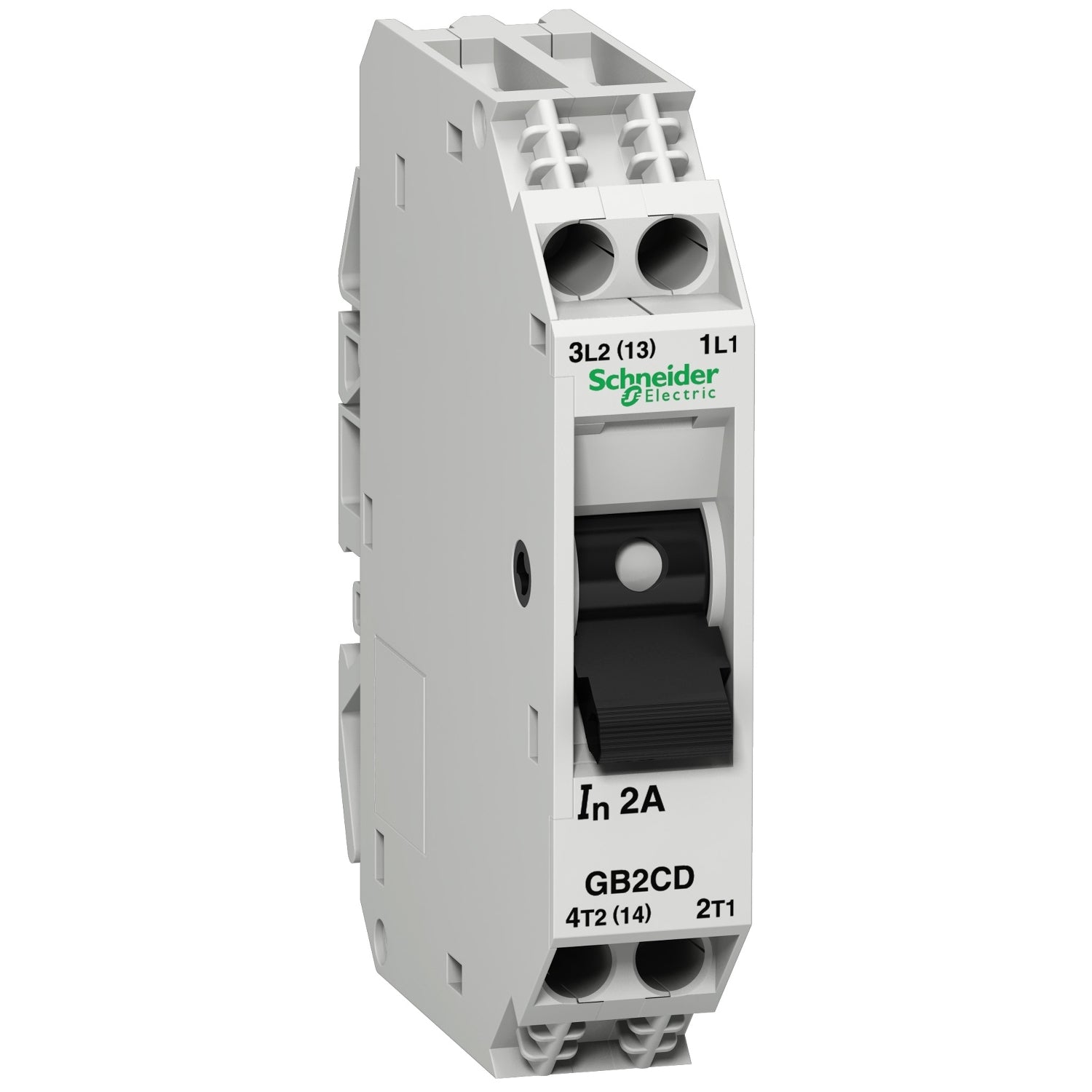

Los disyuntores magnetotérmicos Schneider GB2 integran ambas protecciones en un formato compacto y resistente.
Aplicaciones habituales del disyuntor magnetotérmico
El disyuntor magnetotérmico se emplea principalmente en:
- Circuitos de mando y control
- Protección de pequeños motores
- Automatismos industriales
- Cuadros eléctricos auxiliares
- Protección de transformadores y bobinas
- Líneas de alimentación de equipos eléctricos
Su diseño compacto permite integrarlo fácilmente en cuadros de control junto al contactor, relé térmico y otros dispositivos de automatización.
En protección de motores pequeños, esta solución también puede compararse con los guardamotores según el nivel de maniobra y protección requerido.
Cómo elegir un disyuntor magnetotérmico adecuado
Para seleccionar el disyuntor magnetotérmico correcto, es necesario considerar:
- Intensidad nominal (A)
Debe adaptarse a la corriente del circuito a proteger.
- Número de polos
1P: circuitos monofásicos
1P+N: fase + neutro
2P: aislamiento completo
- Tipo de carga
Motores, bobinas o circuitos de control.
- Entorno de instalación
Cuadros eléctricos industriales o comerciales.
- Compatibilidad con el sistema existente
Especialmente importante en automatismos con contactores y relés.
Elegir correctamente garantiza una protección eficaz y evita disparos innecesarios o falta de protección.
