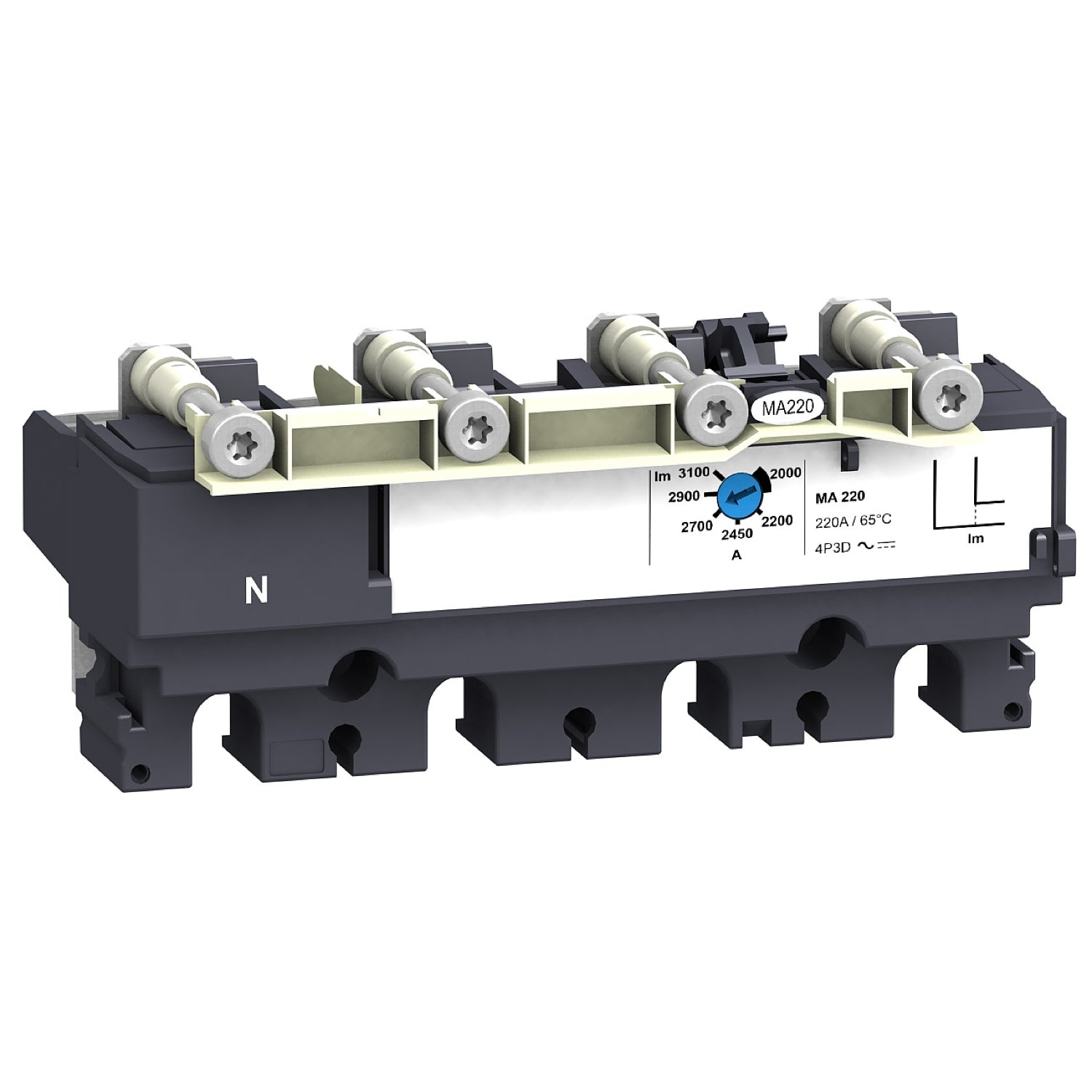

La unidad de control es el elemento encargado de gestionar el disparo del interruptor automático en caja moldeada. Su función principal es detectar anomalías eléctricas como sobrecargas, cortocircuitos o desequilibrios y ordenar la apertura del bloque de corte para proteger la instalación. Por este motivo, la unidad de control se considera el verdadero “cerebro” del sistema de protección, ya que de ella depende la precisión, rapidez y fiabilidad del disparo.
En los interruptores de caja moldeada, la unidad de control se monta directamente sobre el bloque de corte, formando un conjunto compacto y perfectamente coordinado. Esta arquitectura permite adaptar el nivel de protección a cada aplicación, desde instalaciones estándar hasta entornos industriales críticos donde la continuidad del servicio es esencial.

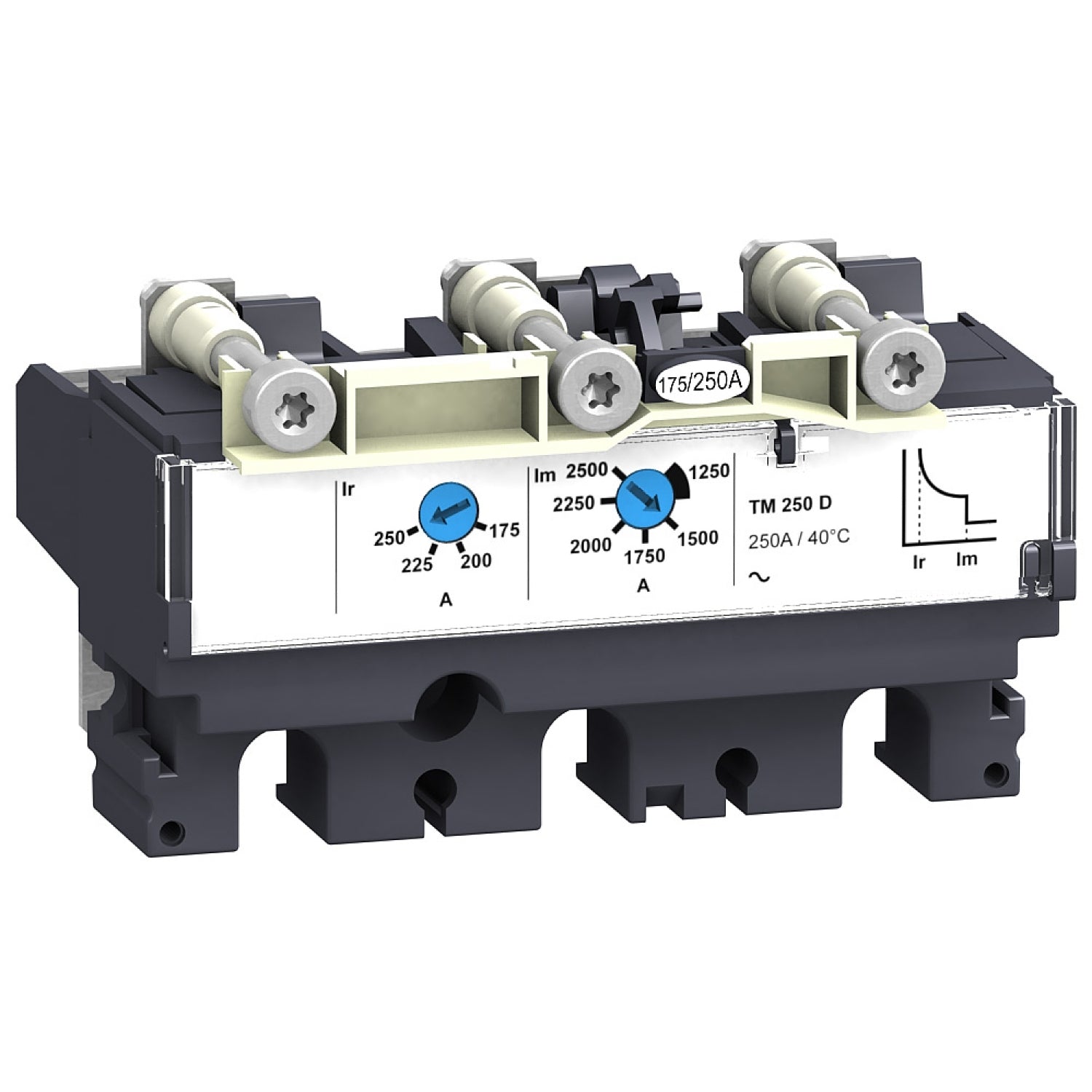

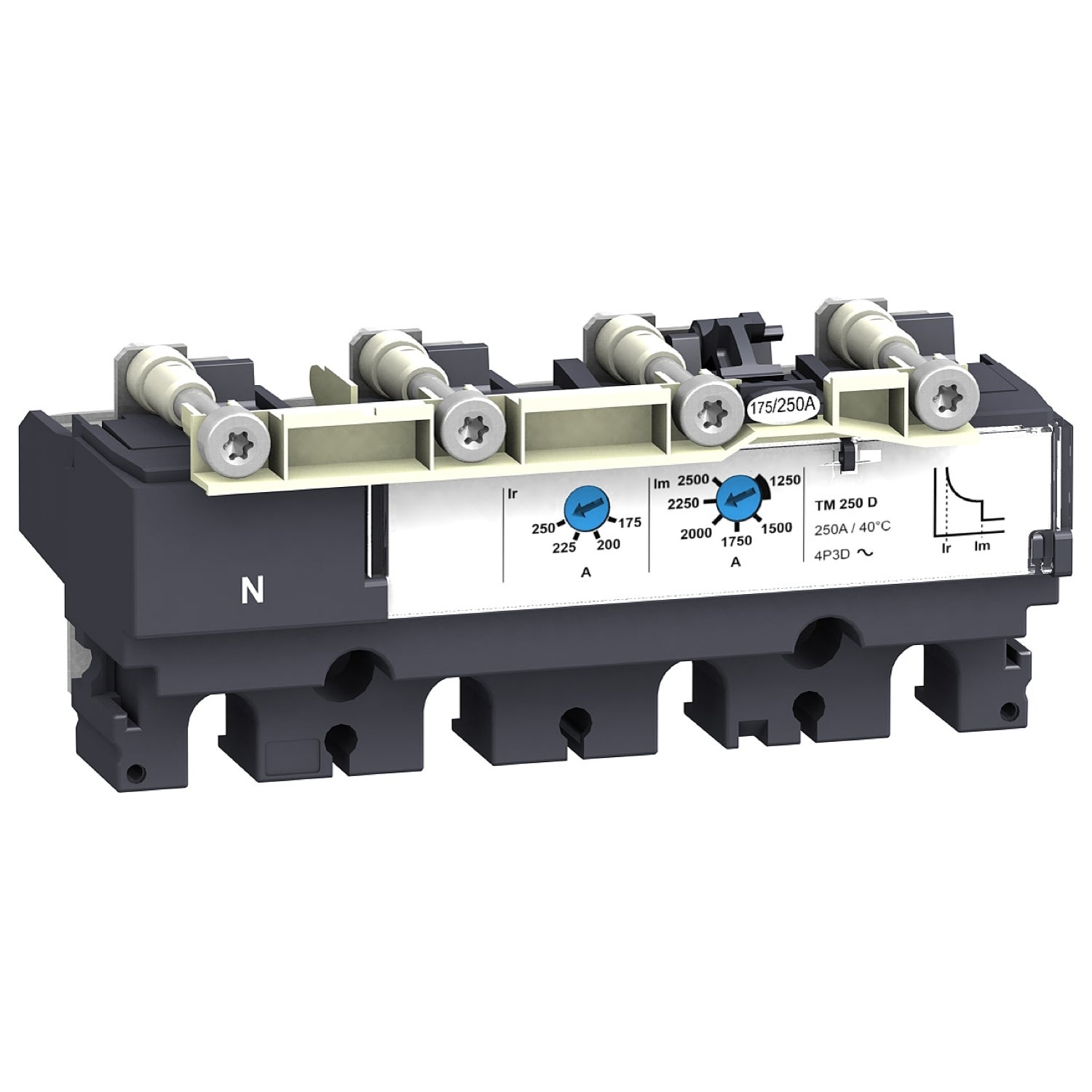

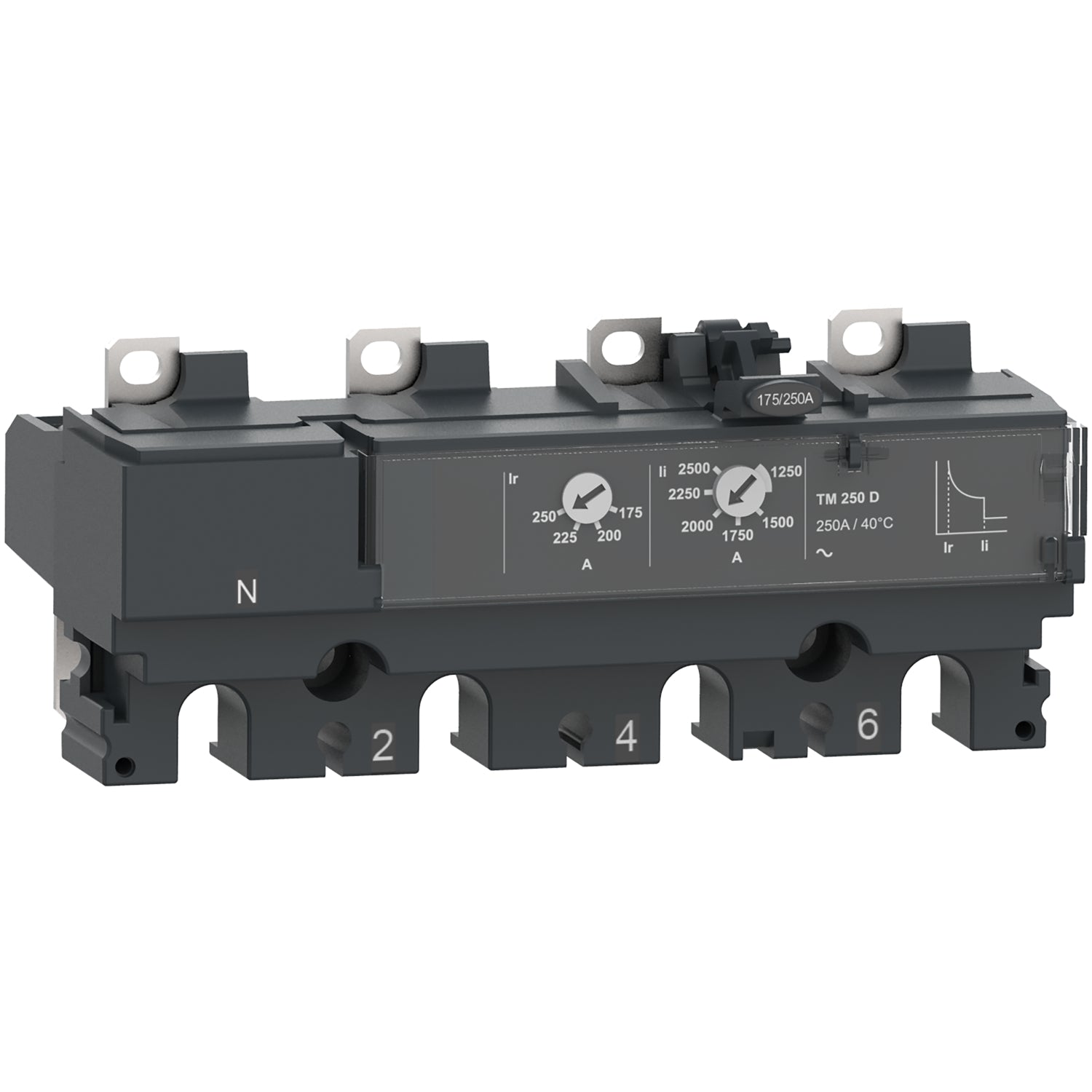

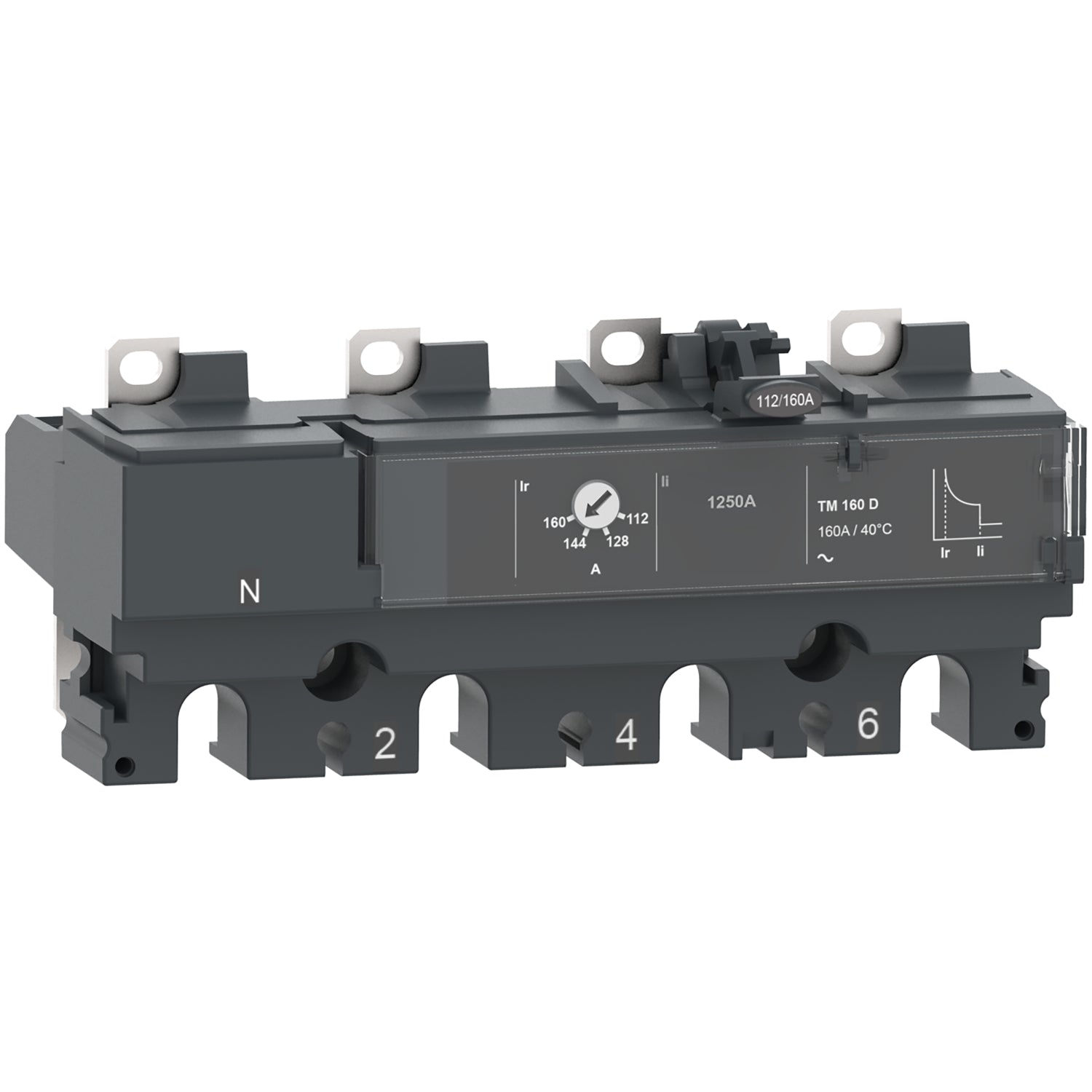

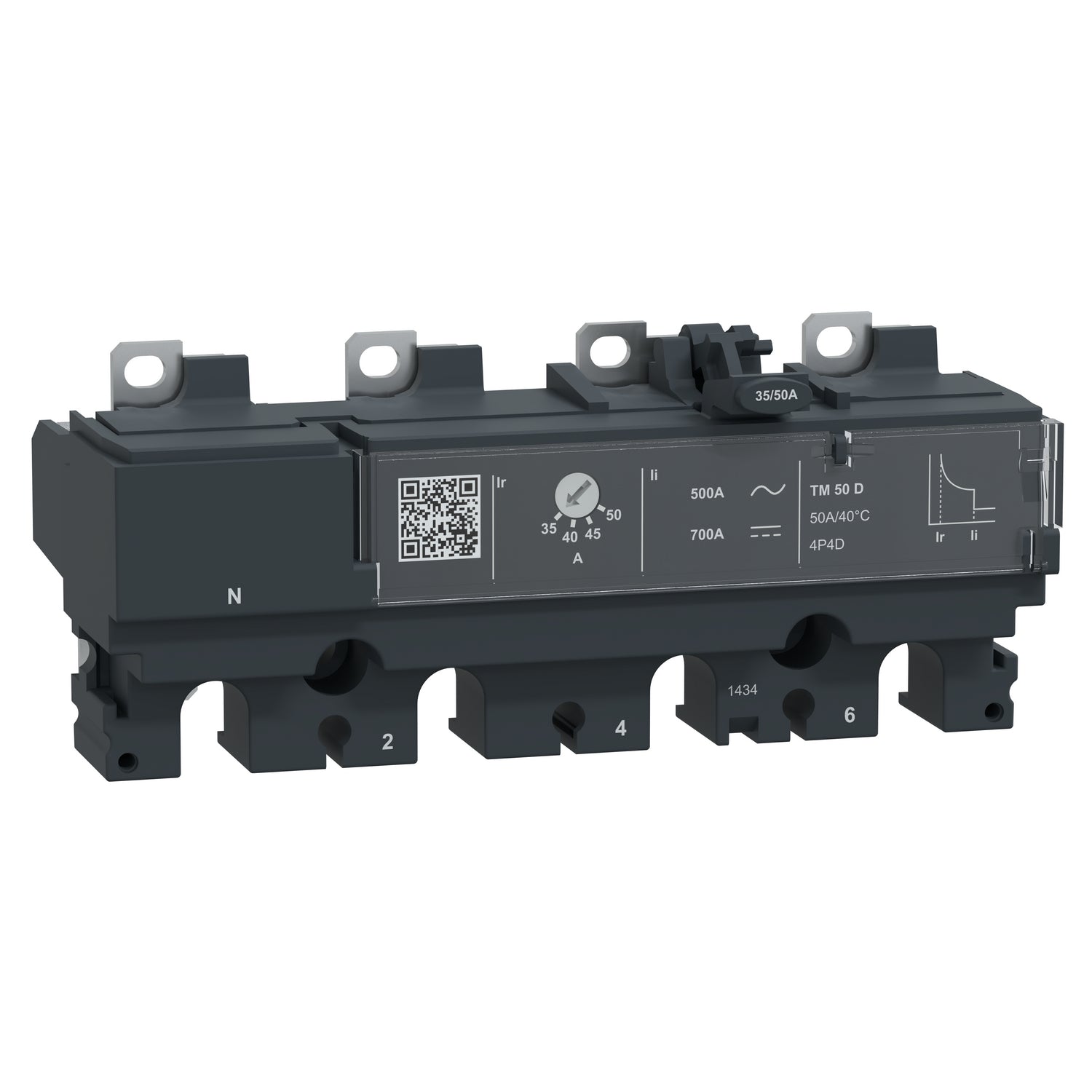

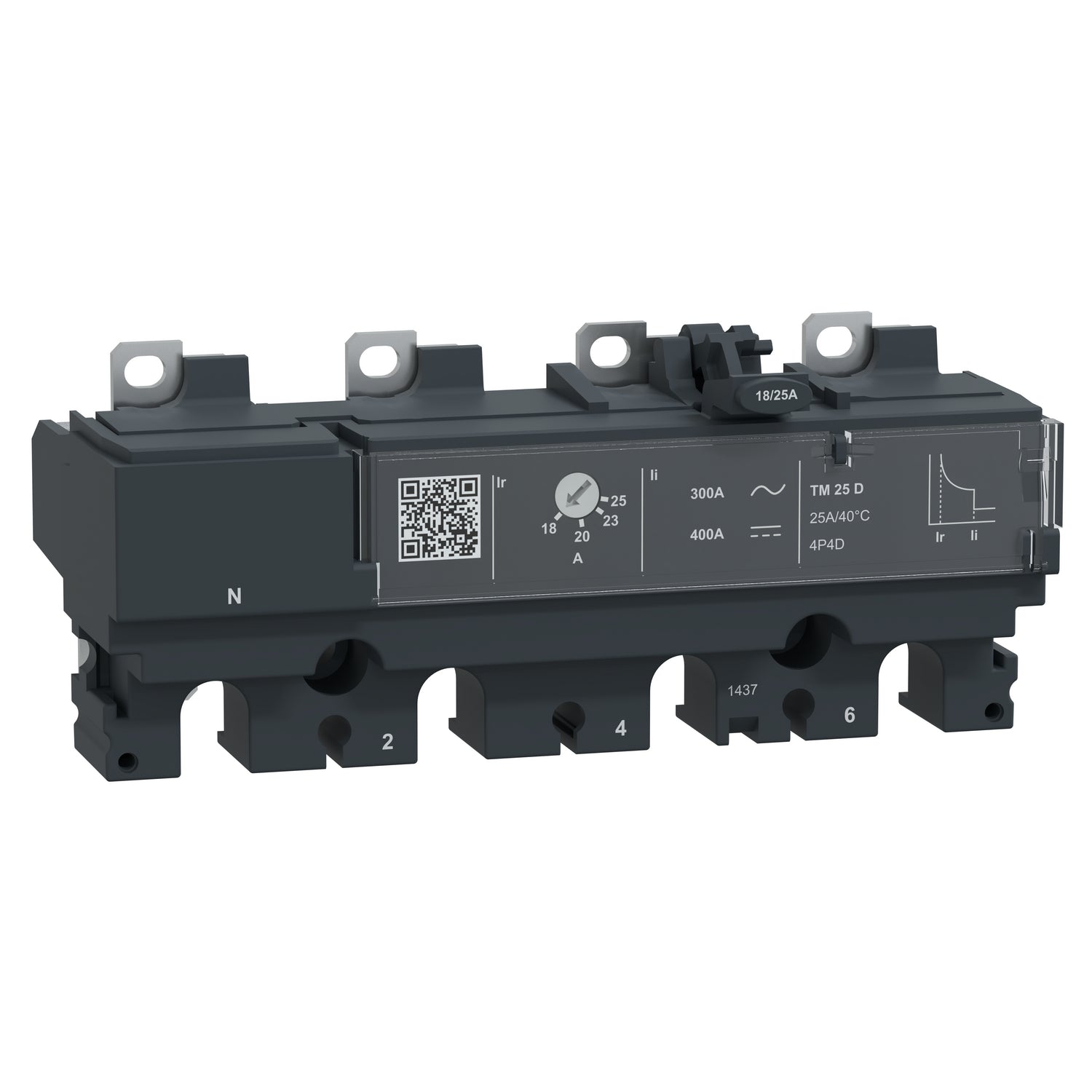

Unidades de control termomagnéticas TM-D: protección esencial y fiable
Las unidades TM-D ofrecen una protección basada en dos principios fundamentales: protección térmica frente a sobrecargas y protección magnética frente a cortocircuitos. La parte térmica actúa cuando la corriente supera el valor nominal durante un tiempo prolongado, mientras que la parte magnética dispara de forma instantánea ante corrientes de cortocircuito.
Estas unidades destacan por su simplicidad, fiabilidad y robustez, lo que las convierte en la solución más habitual para cuadros generales, subcuadros, líneas de distribución y cargas convencionales. Además, permiten ajustar los valores de disparo para adaptarse a la corriente de servicio de la instalación, garantizando una protección eficaz sin disparos intempestivos.
Las unidades TM-D se utilizan ampliamente en aplicaciones donde no se requieren funciones avanzadas de medición o comunicación, pero sí una protección segura y estable a largo plazo.

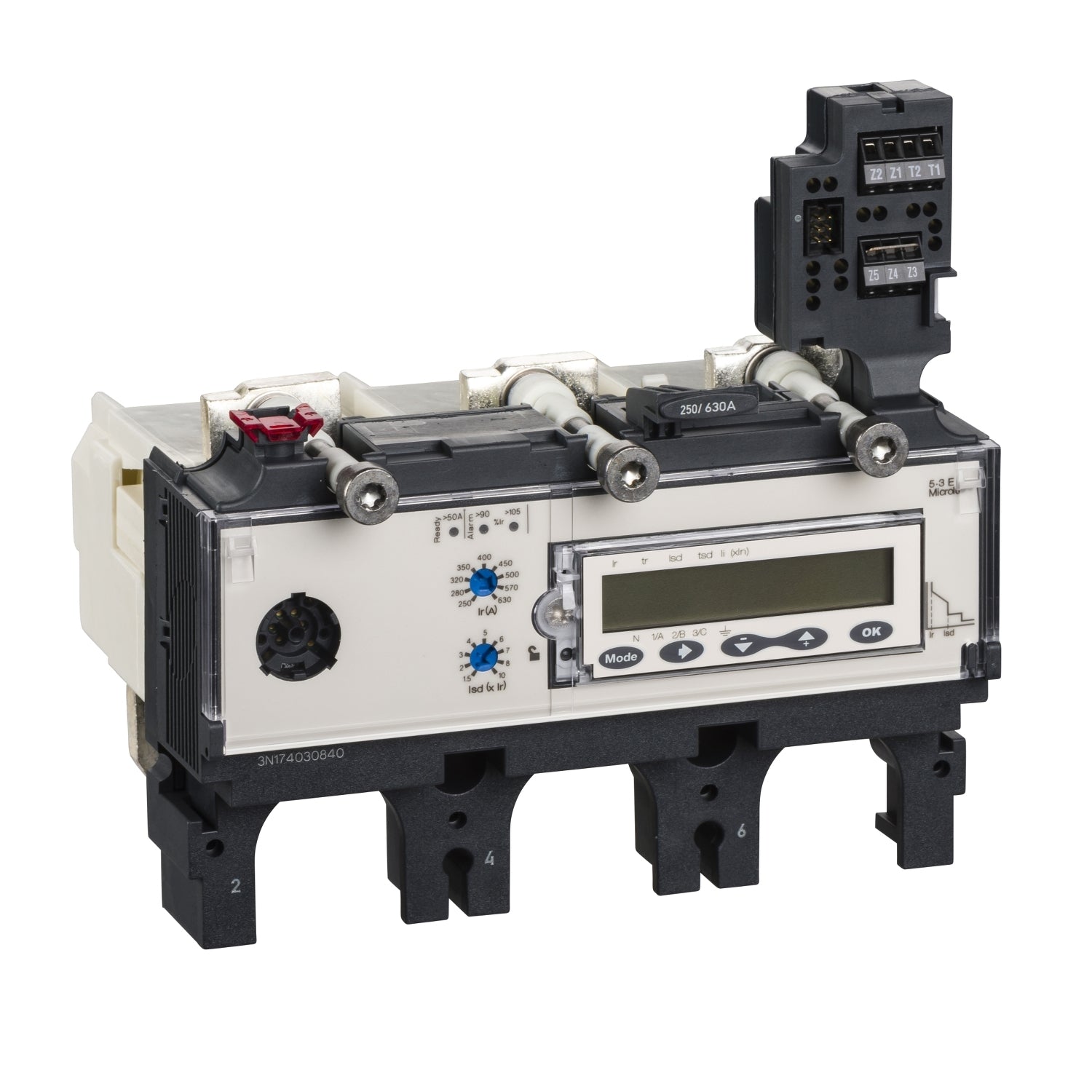

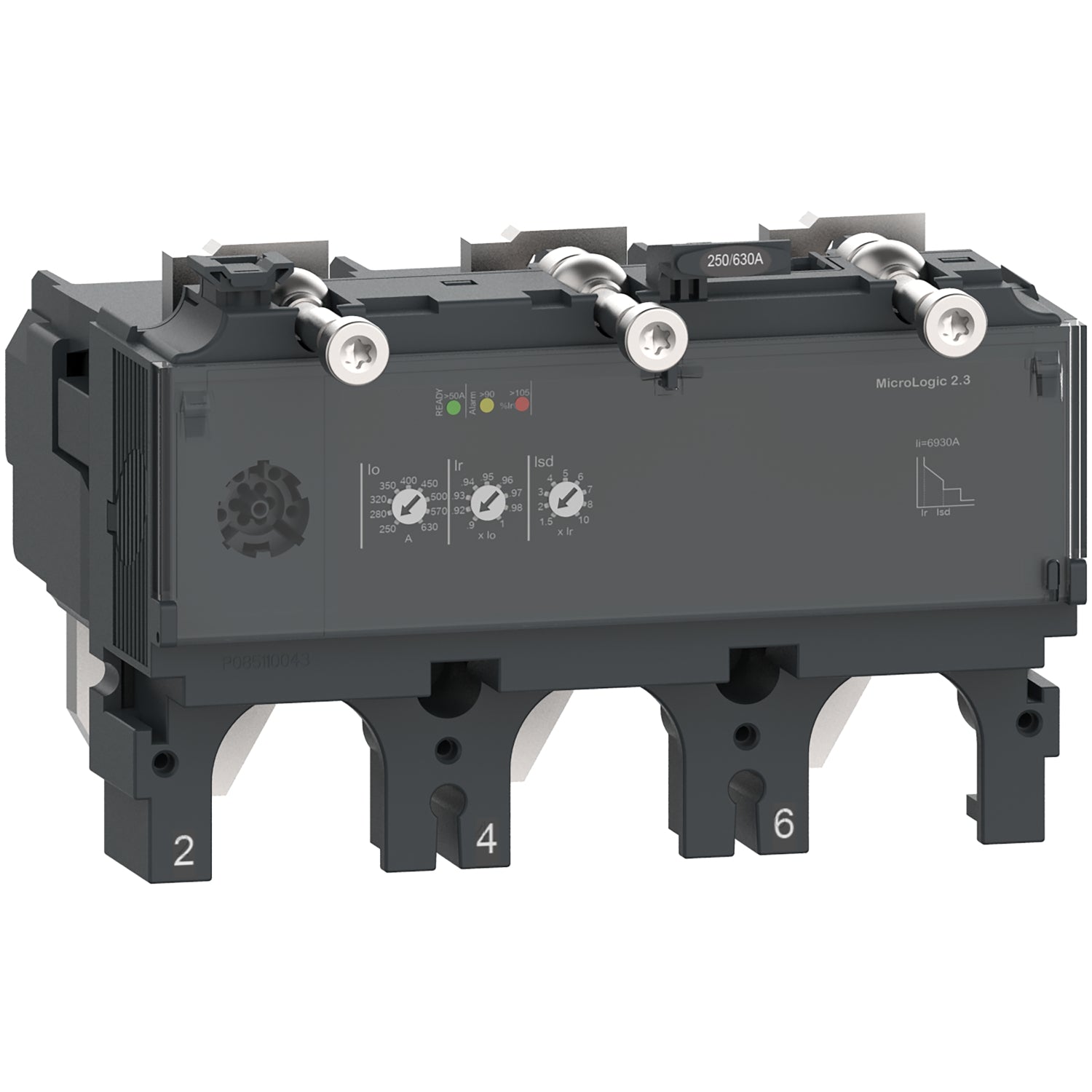

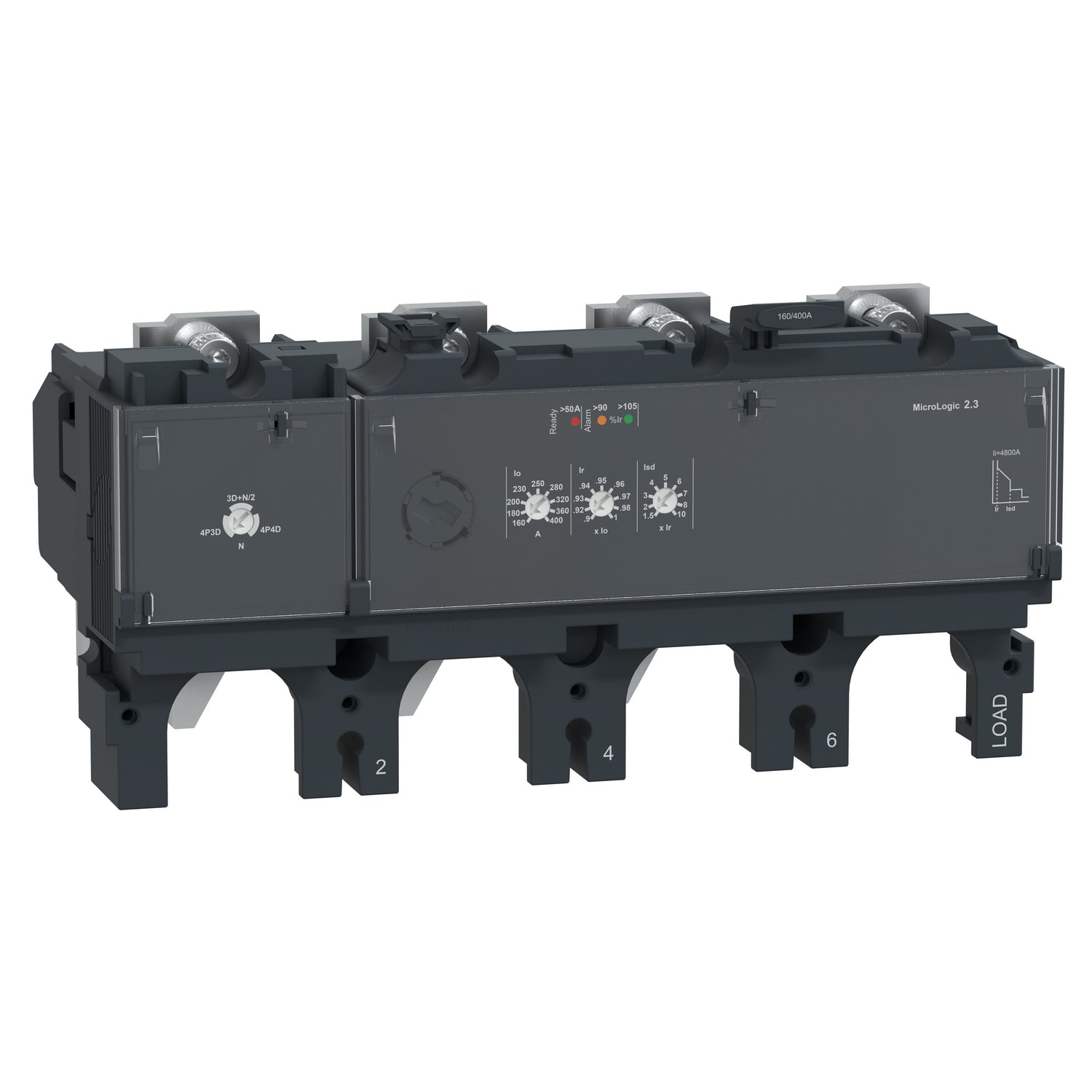

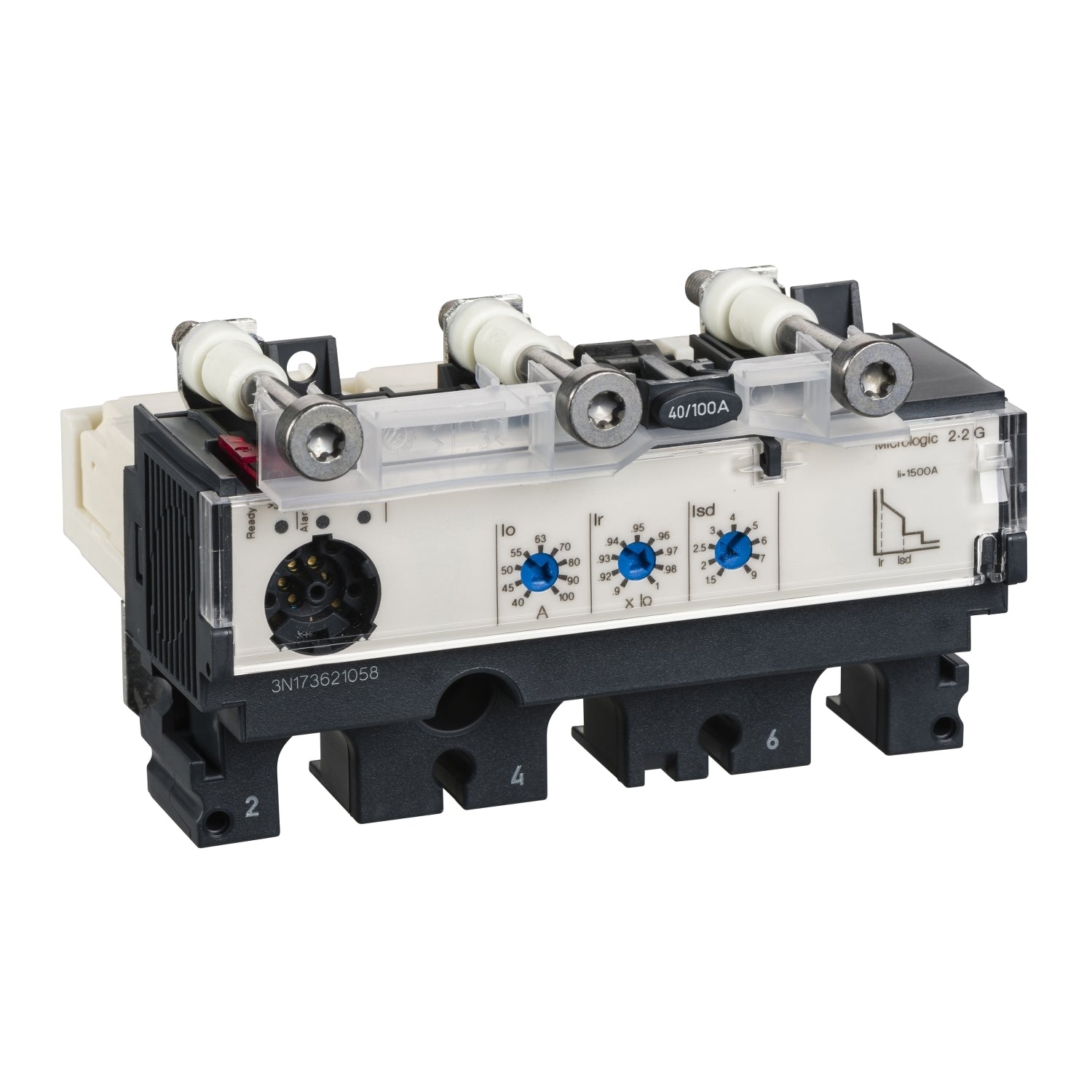

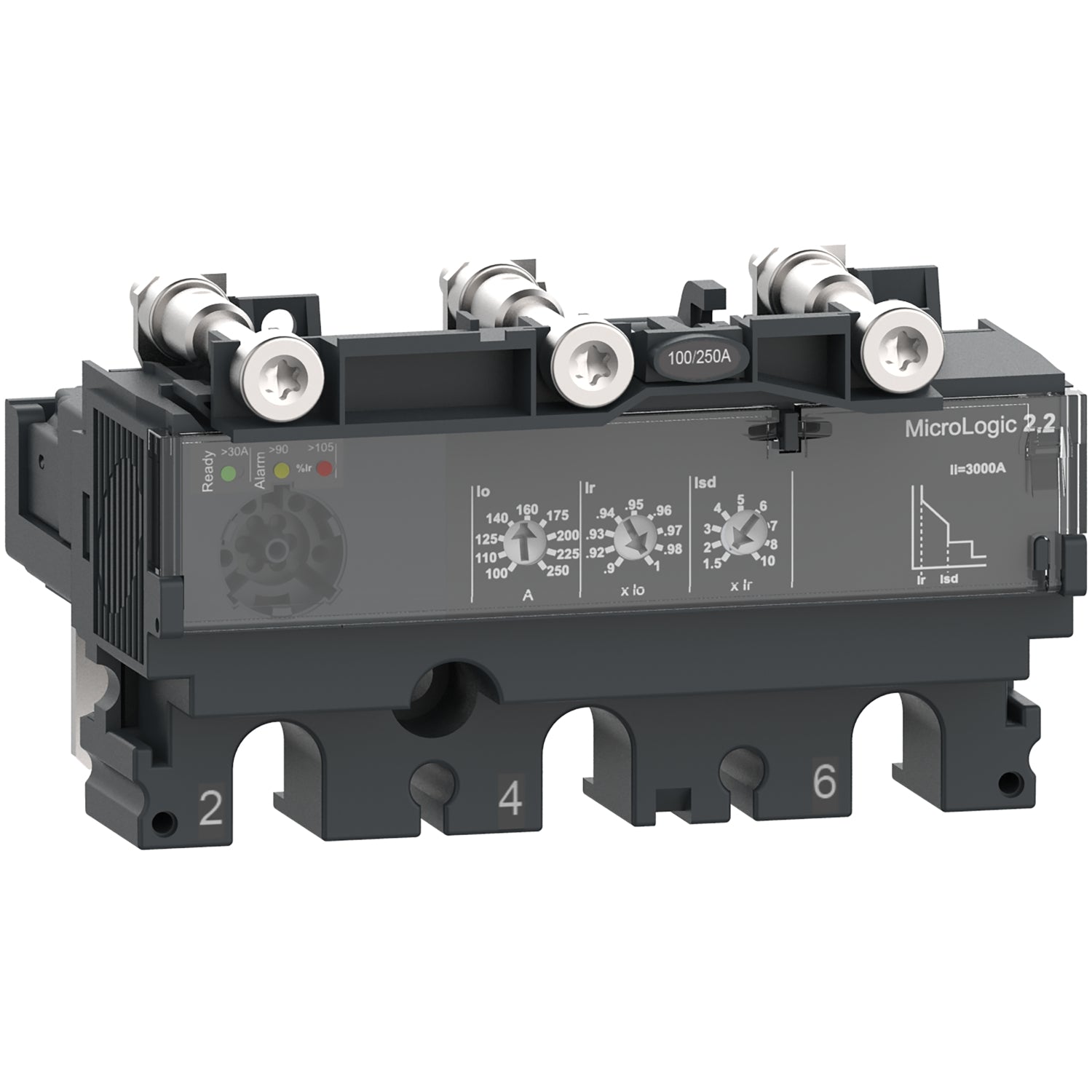

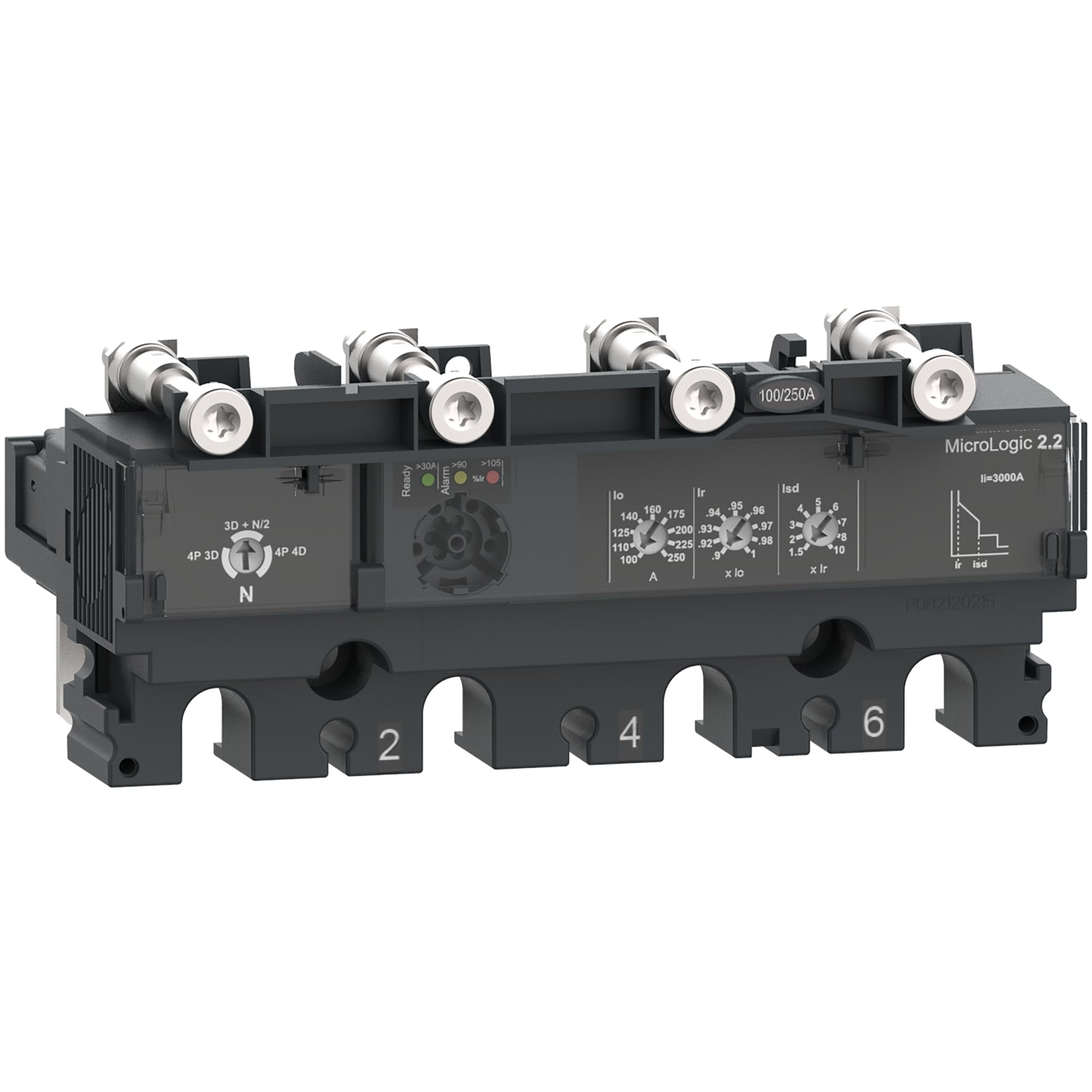

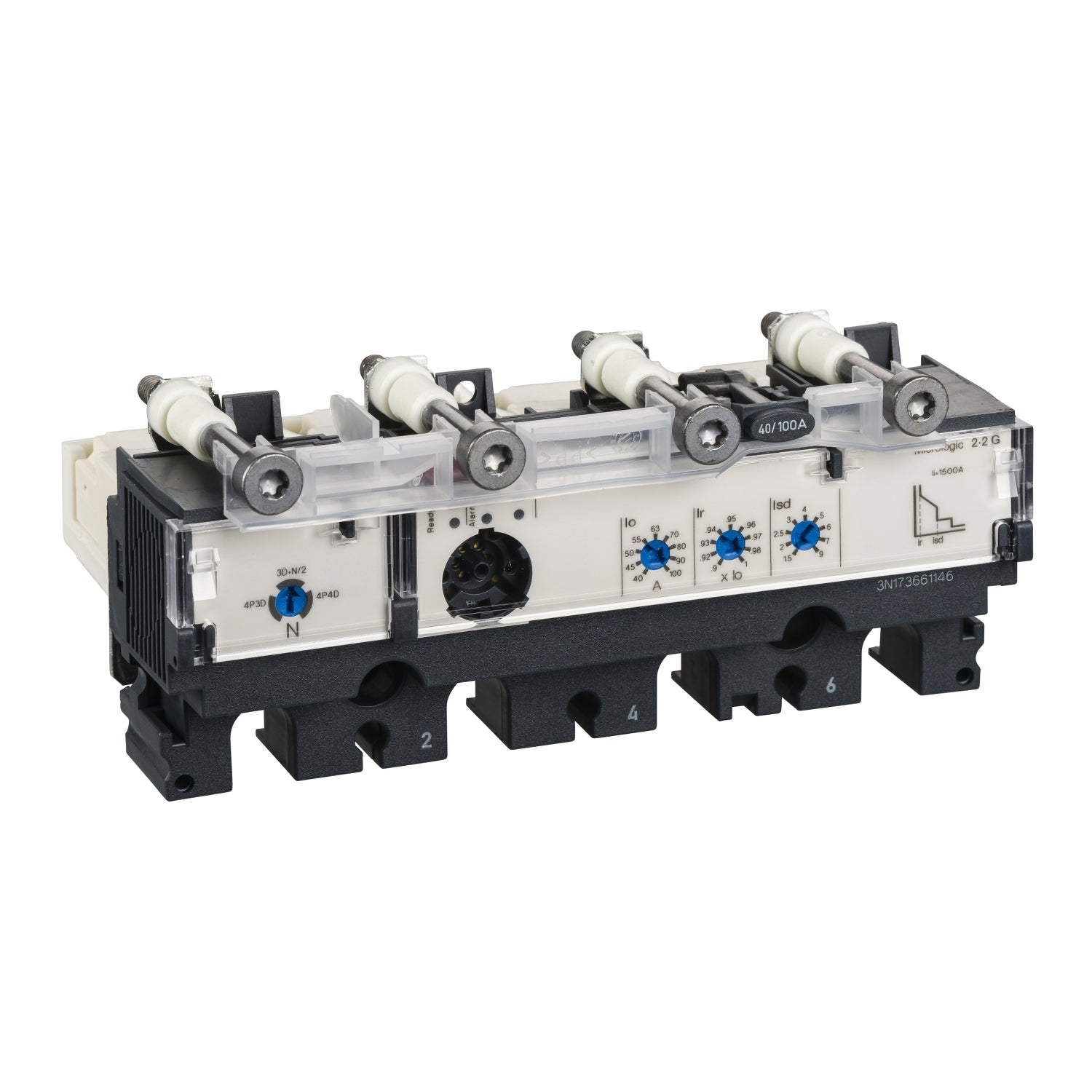

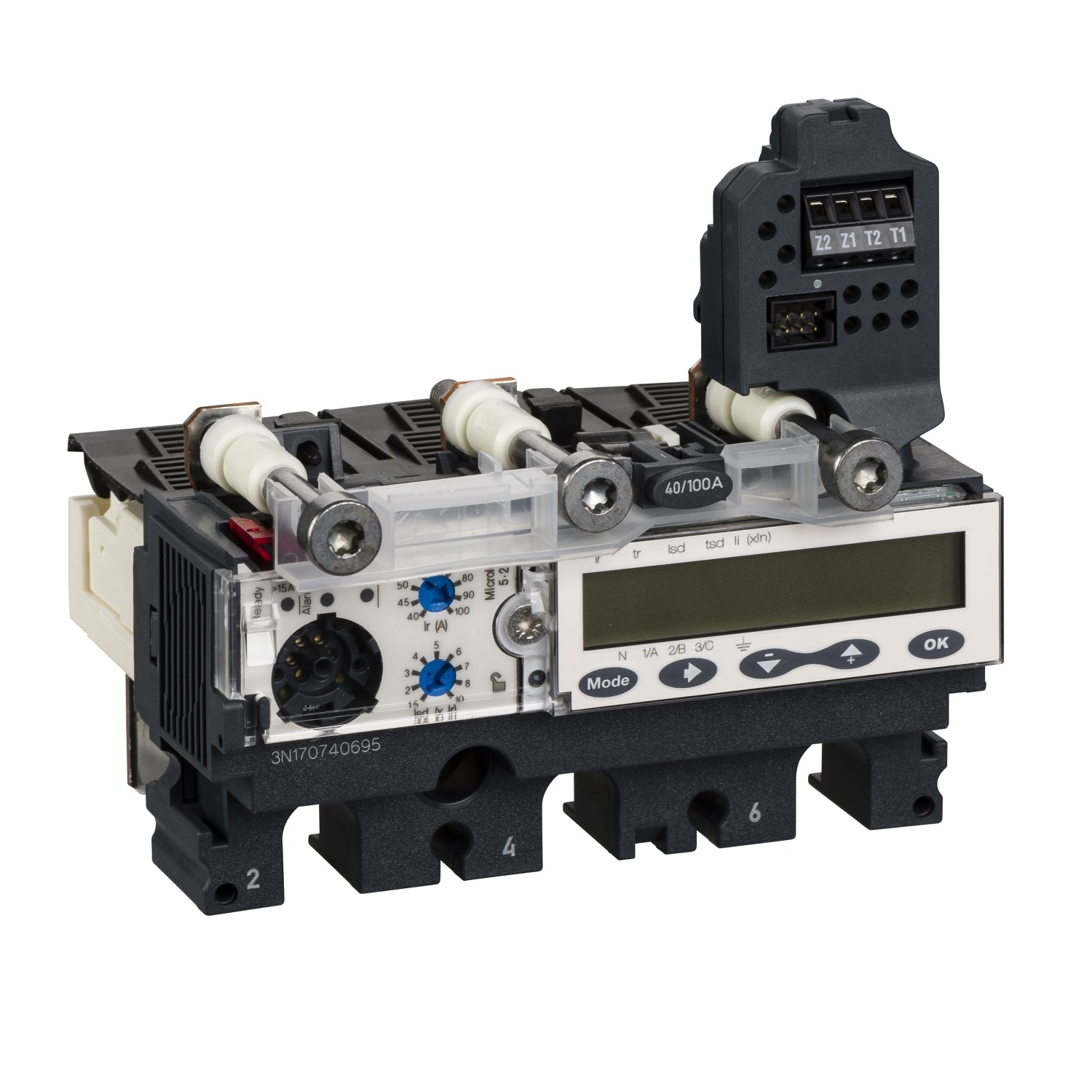

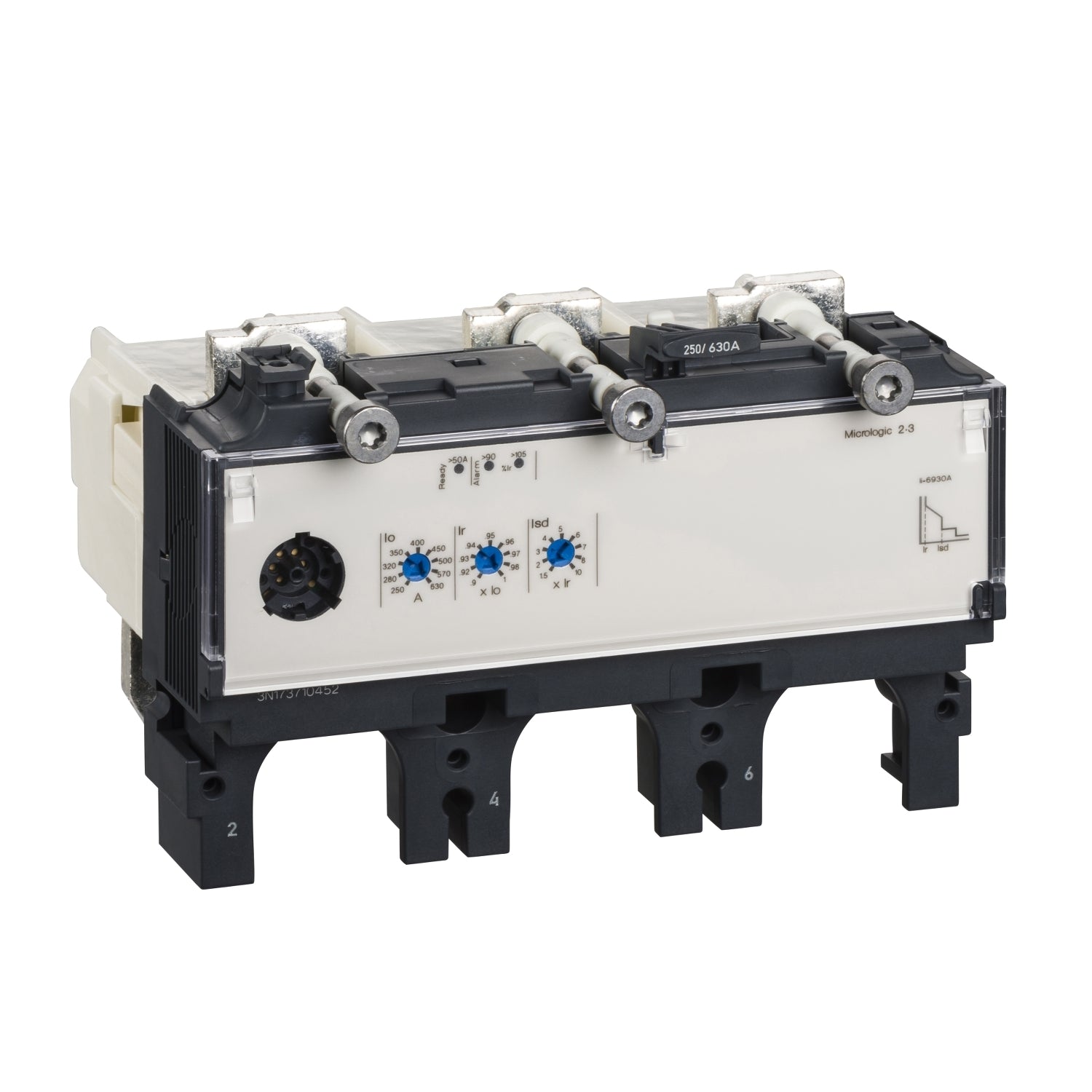

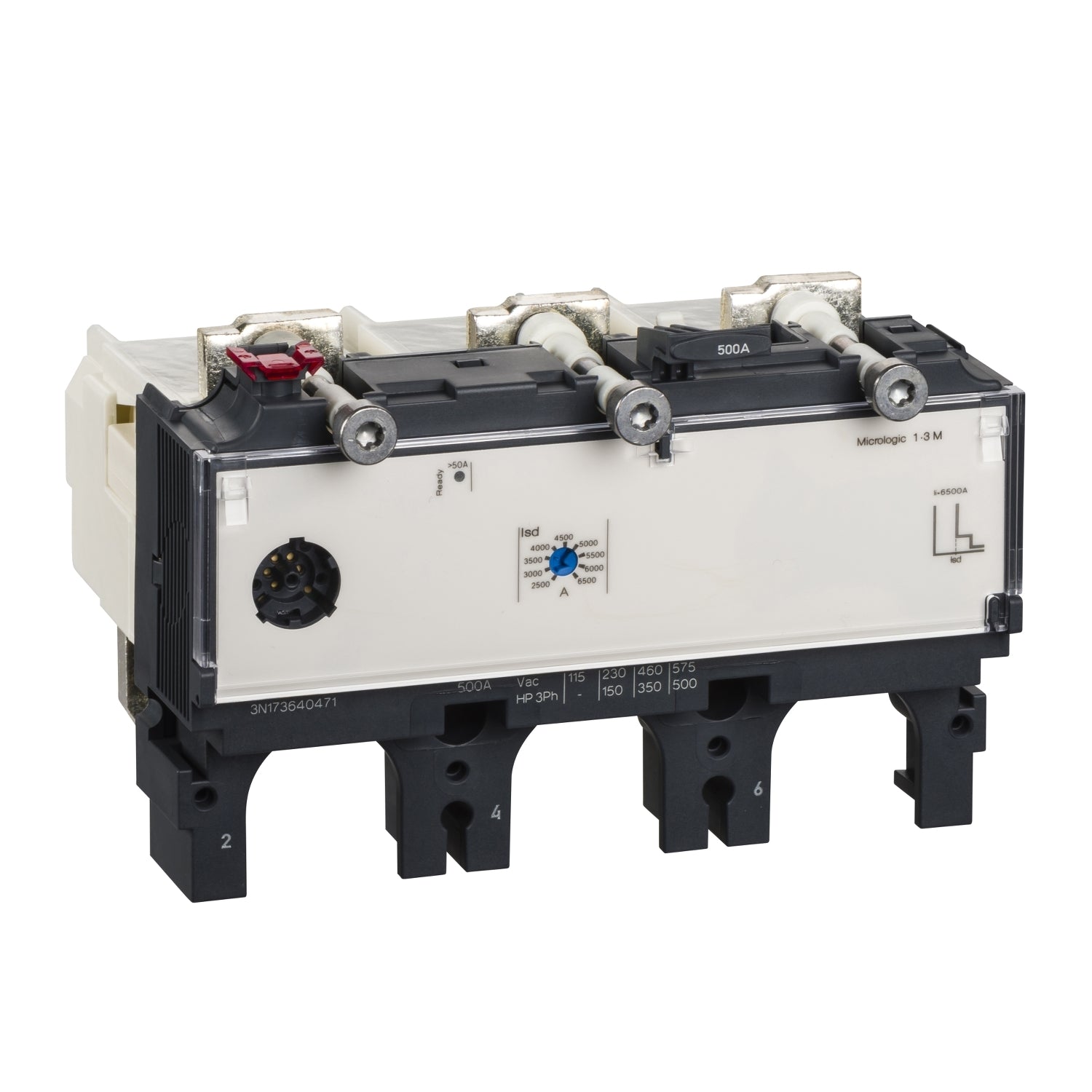

Unidades de control Micrologic: control avanzado y máxima precisión
Las unidades Micrologic representan un nivel superior de protección y control. Incorporan tecnología electrónica que permite una medición precisa de corrientes, una regulación mucho más detallada de las curvas de disparo y, en determinados modelos, funciones adicionales como supervisión energética o mejora de la selectividad.
Este tipo de unidad de control está especialmente indicada para cuadros principales, protección de transformadores, motores de gran potencia y sistemas eléctricos complejos donde es fundamental conocer el comportamiento de la instalación y optimizar la coordinación entre protecciones. Gracias a su precisión, las unidades Micrologic ayudan a minimizar paradas innecesarias y a mejorar la continuidad del suministro.
Compatibilidad y configuración de polos de una unidad de control
Uno de los aspectos clave al seleccionar una unidad de control es su compatibilidad con el bloque de corte sobre el que va a instalarse. Cada carcasa admite únicamente determinados modelos de unidad, por lo que es imprescindible verificar esta correspondencia para asegurar un funcionamiento correcto.
Además, la configuración de polos juega un papel fundamental en la protección del sistema. Las versiones 3P3R, 4P3R y 4P4R determinan si el neutro está protegido o no. En instalaciones trifásicas con cargas desequilibradas, proteger el neutro puede ser esencial para evitar daños, mientras que en otras aplicaciones puede utilizarse únicamente como polo de paso.
Seguridad, precisión y cumplimiento normativo
Trabajar con una unidad de control de calidad garantiza un disparo preciso, repetible y conforme a normativa. Una correcta combinación entre bloque de corte y unidad de control permite adaptar el interruptor automático a las exigencias reales de la instalación, evitando tanto la falta de protección como los disparos innecesarios.
La unidad de control es, en definitiva, el componente que define el nivel de inteligencia y protección del interruptor automático, asegurando que la instalación eléctrica funcione de forma segura, estable y controlada incluso en condiciones exigentes.
