Un diferencial superinmunizado es un interruptor diferencial especialmente diseñado para evitar disparos intempestivos en instalaciones eléctricas que generan armónicos, corrientes de fuga de alta frecuencia o perturbaciones propias de equipos electrónicos modernos. También se denomina interruptor diferencial superinmunizado, diferencial SI, diferencial inmunizado, o, según la clase de protección contra fugas a tierra, A-SI, B-SI, F o B-EV (vehículo eléctrico).
En comparación con un diferencial convencional, un diferencial superinmunizado integra filtros electrónicos avanzados, rechazo de armónicos y una electrónica interna con mayor inmunidad. Esto le permite distinguir entre fugas peligrosas y corrientes parásitas no peligrosas, evitando así los saltos falsos y mejorando significativamente la continuidad de servicio.
En instalaciones donde, además de inmunidad frente a perturbaciones, se busca recuperación automática del suministro, puede valorarse el uso de un diferencial rearmable.
¿Por qué se producen los disparos intempestivos y cómo los evita un diferencial superinmunizado?
Los disparos falsos aparecen por perturbaciones generadas por:
- Variadores de frecuencia
- Bombas Inverter y climatización
- Cargadores de vehículo eléctrico
- Inversores solares
- Iluminación LED y drivers electrónicos
- Equipos ofimáticos y fuentes conmutadas
- Motores y arrancadores electrónicos
- Armónicos en instalaciones industriales
- Tendido de cables muy largos
Un diferencial superinmunizado analiza la señal residual y filtra armónicos, corrientes de alta frecuencia y corrientes pulsantes de continua que un diferencial normal interpreta erróneamente como fugas peligrosas. El resultado es un funcionamiento estable incluso en instalaciones complejas.
Tipos de diferencial superinmunizado y sus aplicaciones

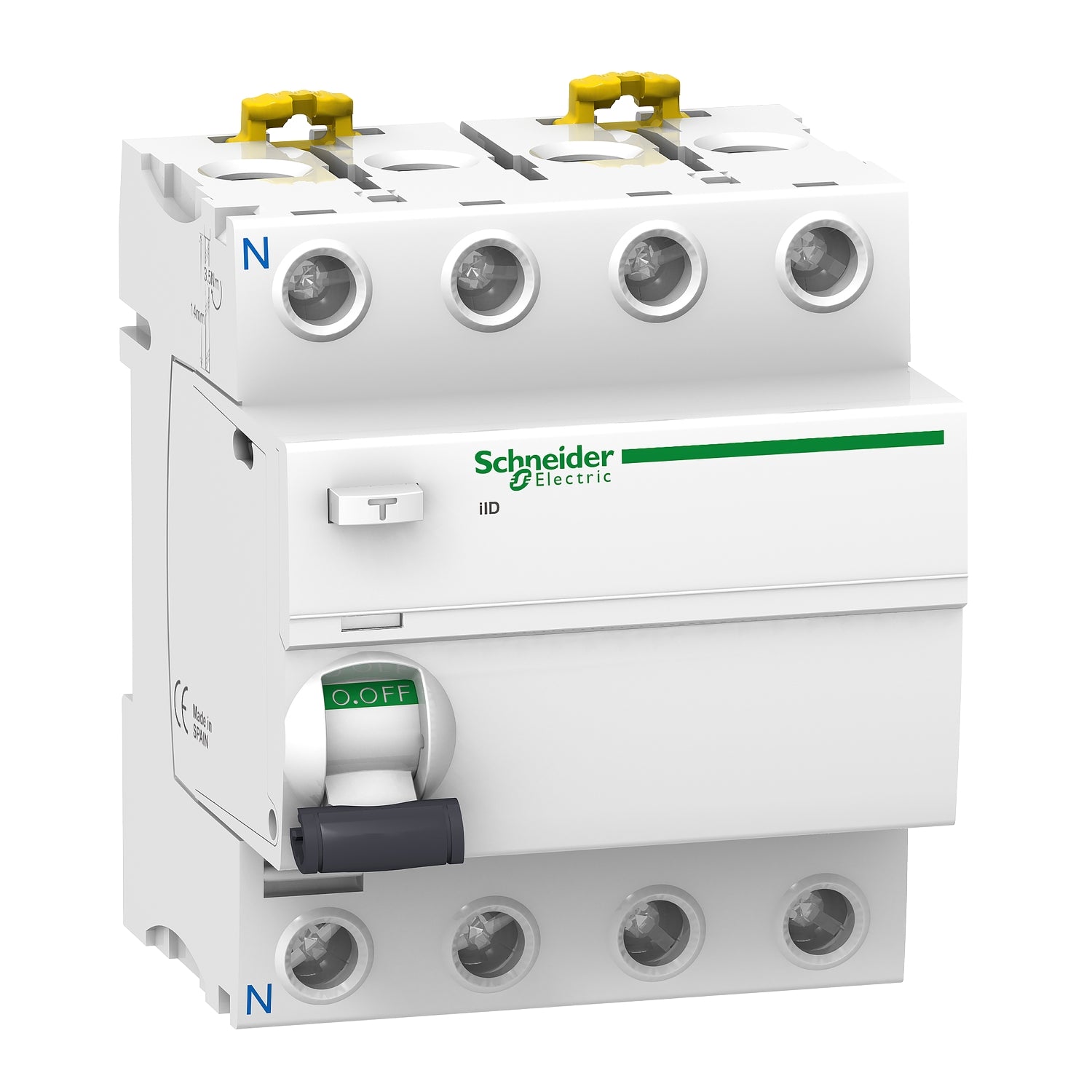

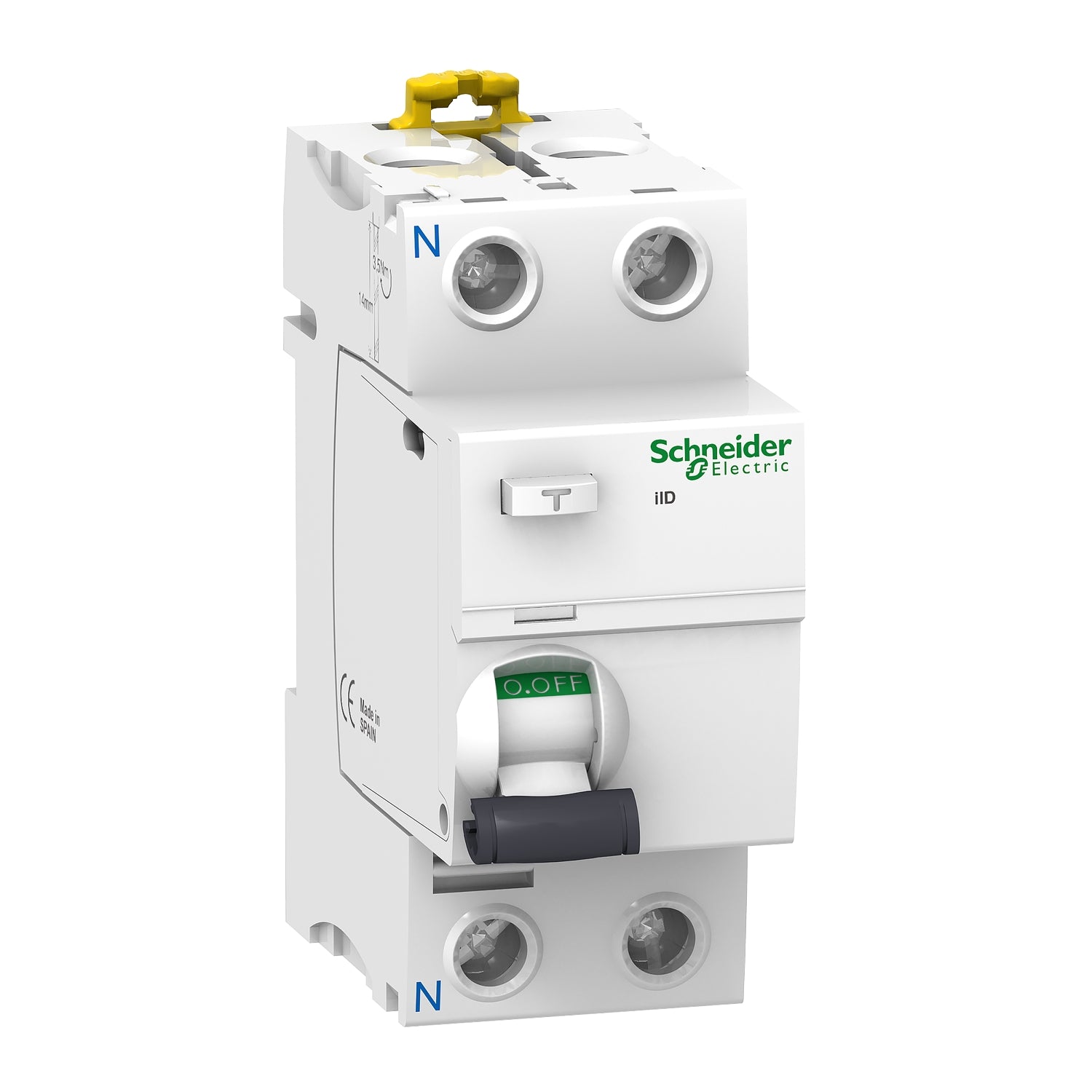

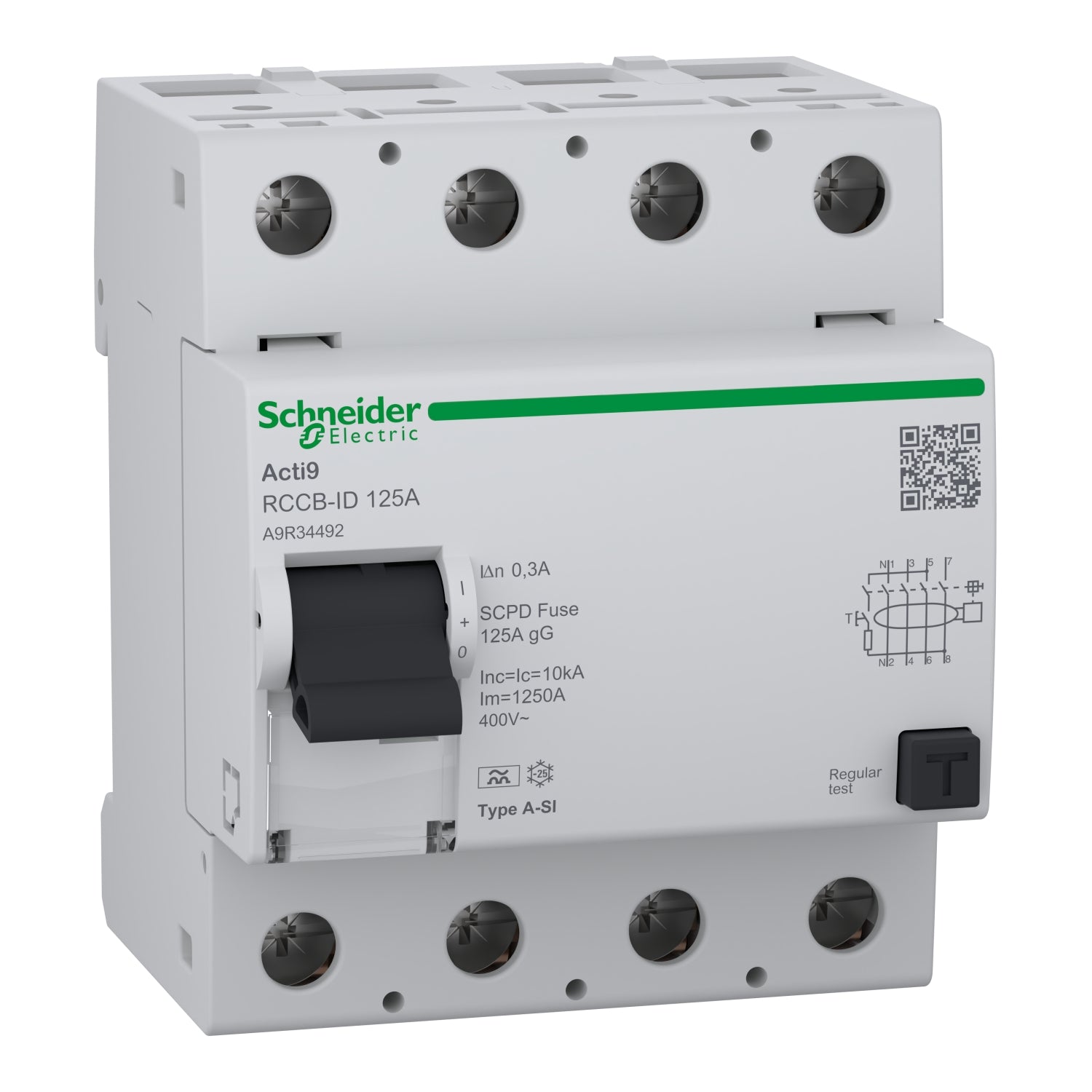

Tipo A-SI (Superinmunizado tipo A)
Los diferenciales A-SI parten del comportamiento de un diferencial Tipo A, pero con un nivel de inmunidad mucho mayor frente a perturbaciones y disparos intempestivos.
Los diferenciales A-SI detectan fugas de corriente alterna y pulsantes de continua, pero con un nivel de inmunidad mucho mayor frente a perturbaciones. Son los más utilizados en:
- Viviendas con equipamiento moderno
- Oficinas con electrónica diversa
- Viviendas con aerotermia
- Cuadros con iluminación LED
- Cargas residenciales mixtas
Entre sus ventajas adicionales, destacan que:
- Filtra armónicos de orden bajo y medio, típicos de electrónica doméstica.
- Mantiene estabilidad incluso con motores monofásicos inverter.
- Es el mejor equilibrio entre precio y rendimiento para entornos mixtos.
- Recomendado en reformas donde aparecen saltos inexplicables con diferenciales AC.
En cuanto a sus limitaciones, podemos incluir que:
- No detecta adecuadamente corriente continua pura.
- En fotovoltaica o variadores industriales puede quedarse corto → allí se recomienda B-SI.
Son especialmente habituales en instalaciones residenciales y en cada cuadro eléctrico vivienda con equipamiento electrónico sensible.
En definitiva, el Tipo A-SI ofrece un equilibrio perfecto entre inmunidad y coste.

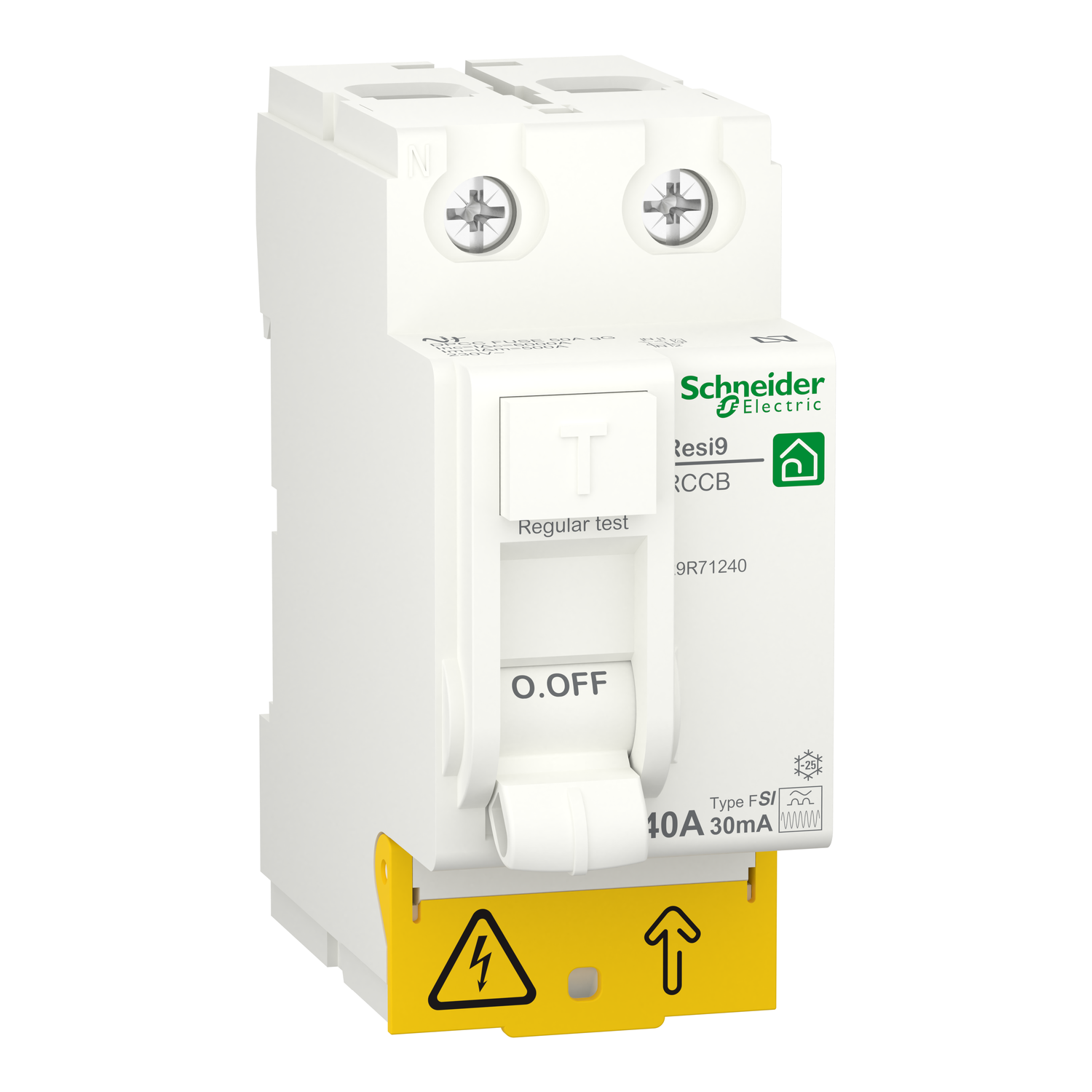

Tipo F (Superinmunizado tipo F)
El tipo F es un punto intermedio entre A-SI y B-SI. Está diseñado para cargas monofásicas con variación electrónica. Sus aplicaciones típicas son, entre otras:
- Bombas de calor y aerotermia inverter
- Lavadoras y secadoras con motores BLDC
- Aires acondicionados inverter
- Maquinaria monofásica con control electrónico
- Electrodomésticos modernos de alta eficiencia
Entre sus ventajas encontramos que:
- Detecta fugas de corriente residuales de frecuencias hasta 1 kHz.
- Evita disparos en líneas dedicadas a bombas o equipos inverter, muy comunes en instalaciones actuales.
- Tolera corrientes residuales pulsantes más complejas que el tipo A-SI
En cuanto a sus limitaciones, podemos hablar de que:
- No es apto para variadores trifásicos grandes ni fotovoltaica industrial.
- Para cargas con continua pura → usar tipo B-SI o B-EV.

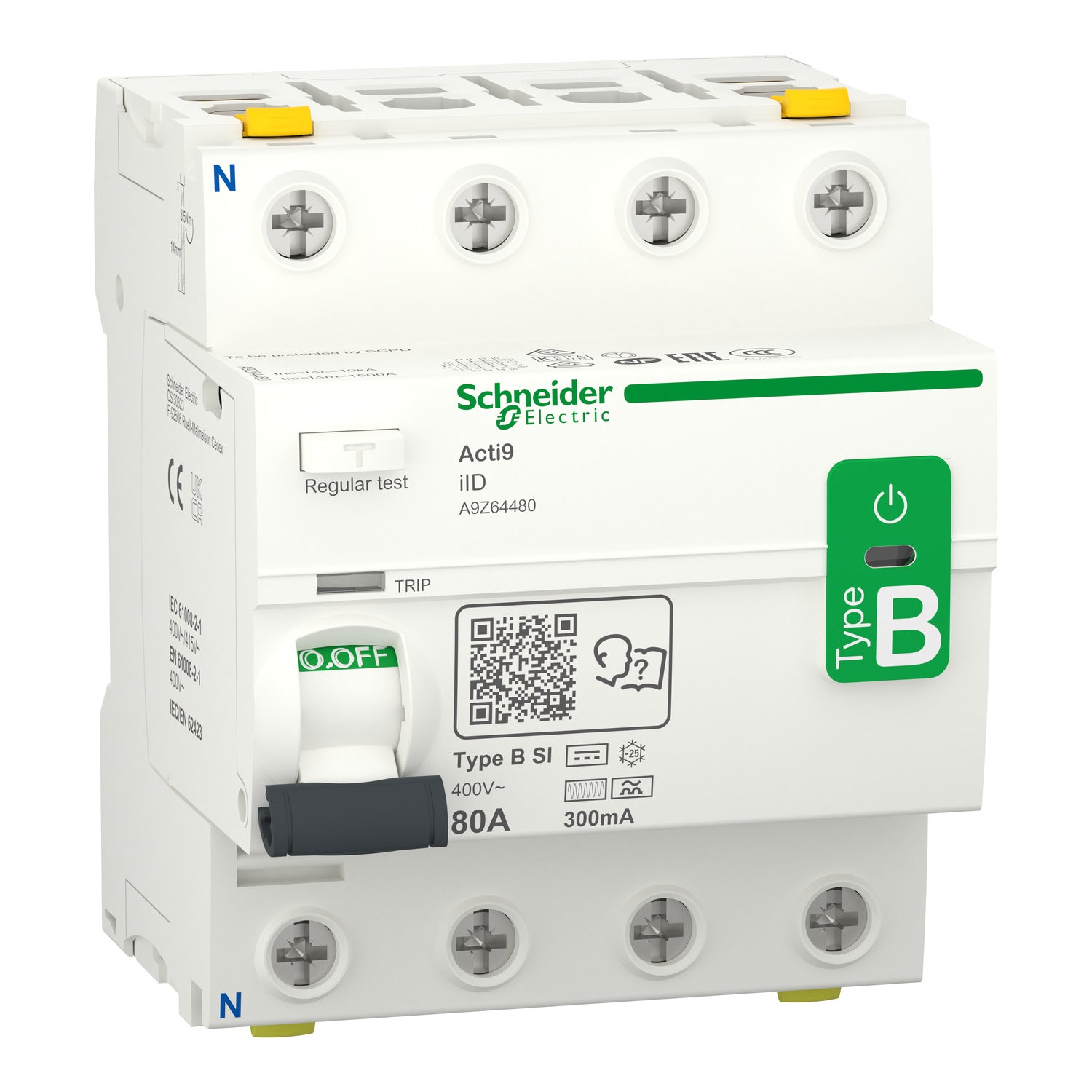

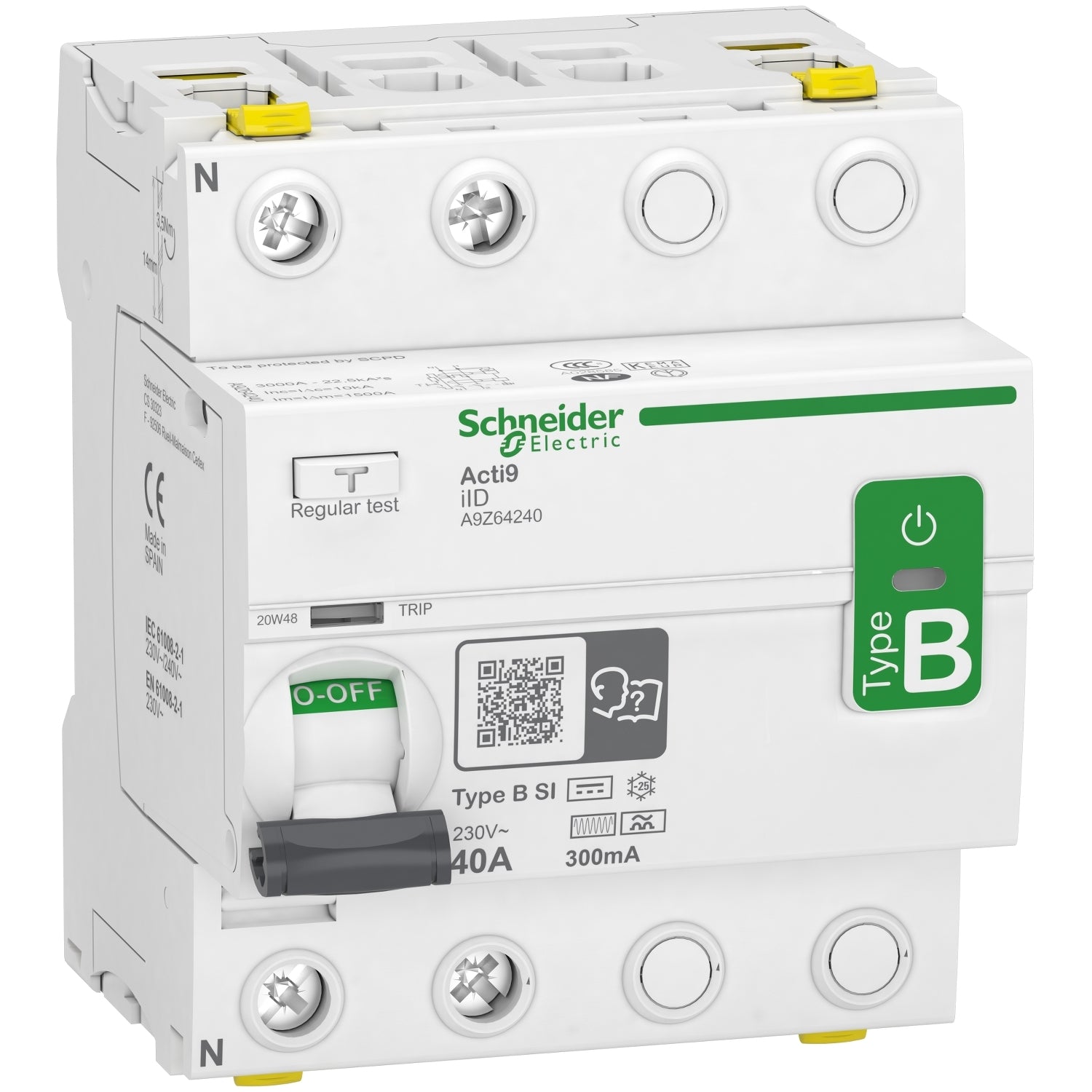

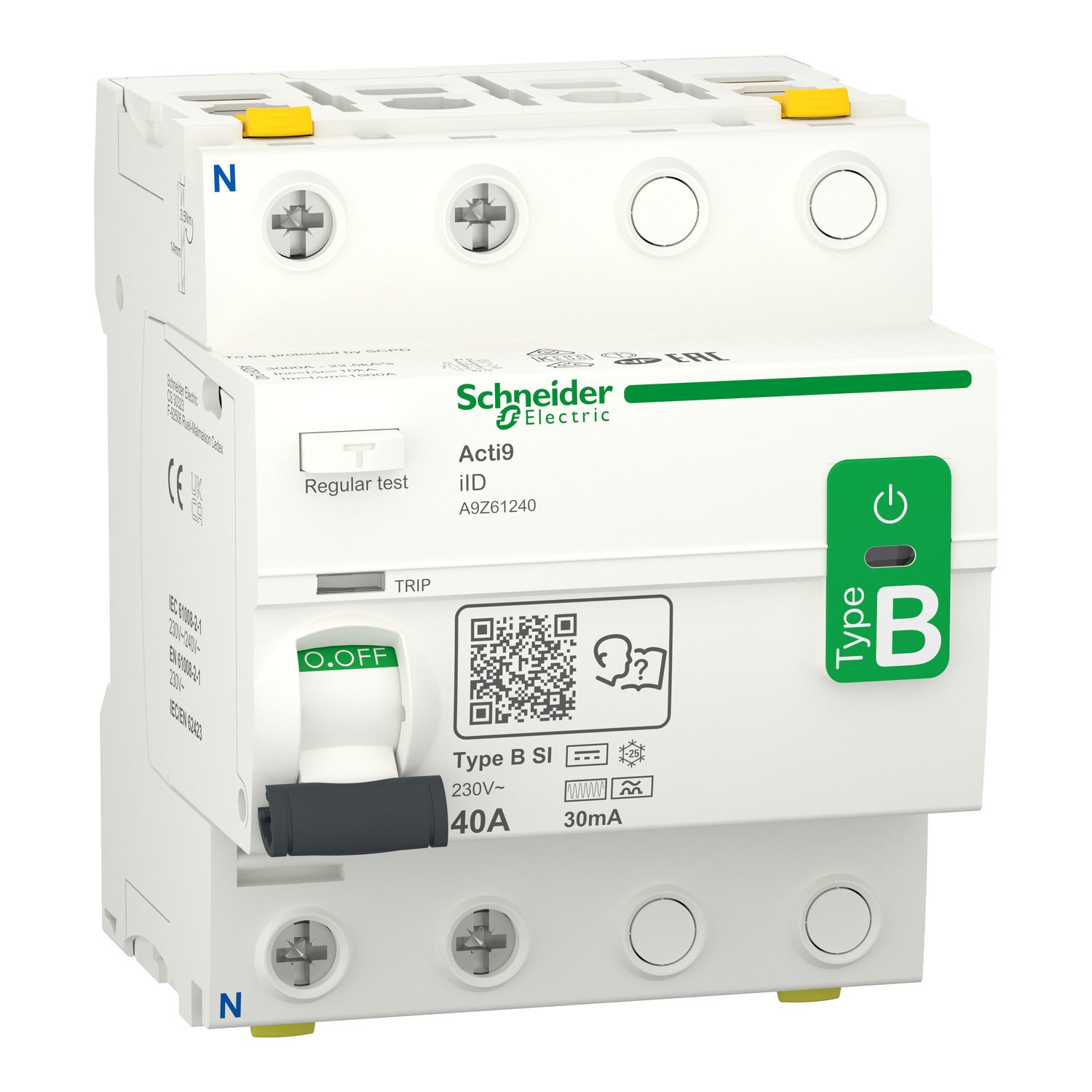

Tipo B-SI (Superinmunizado tipo B)
El diferencial tipo B superinmunizado es el más completo, ya que detecta:
- Corrientes alternas
- Pulsantes
- Continua pura
- Fugas distorsionadas
- Armónicos de alta frecuencia
- Corrientes residuales generadas por variadores potentes
Entre sus aplicaciones más comunes, encontramos:
- Variadores de frecuencia trifásicos
- Inversores fotovoltaicos (AC)
- Instalaciones industriales
- Maquinaria CNC
- Ascensores y montacargas
- Robots y automatización
- Bombas industriales
- Centros de datos
- Motores de velocidad variable
Sus ventajas son múltiples, entre las que destacan:
- Máxima inmunidad a armónicos y perturbaciones.
- Control preciso incluso ante DC pura (muy importante en FV e industria).
- Evita casi totalmente los disparos falsos en entornos industriales.
Su principal limitación es el coste, que es más elevado que los anteriores tipos de diferenciales superinmunizados, pero es imprescindible en entornos que así lo requieran, ya que es el nivel más completo de protección.

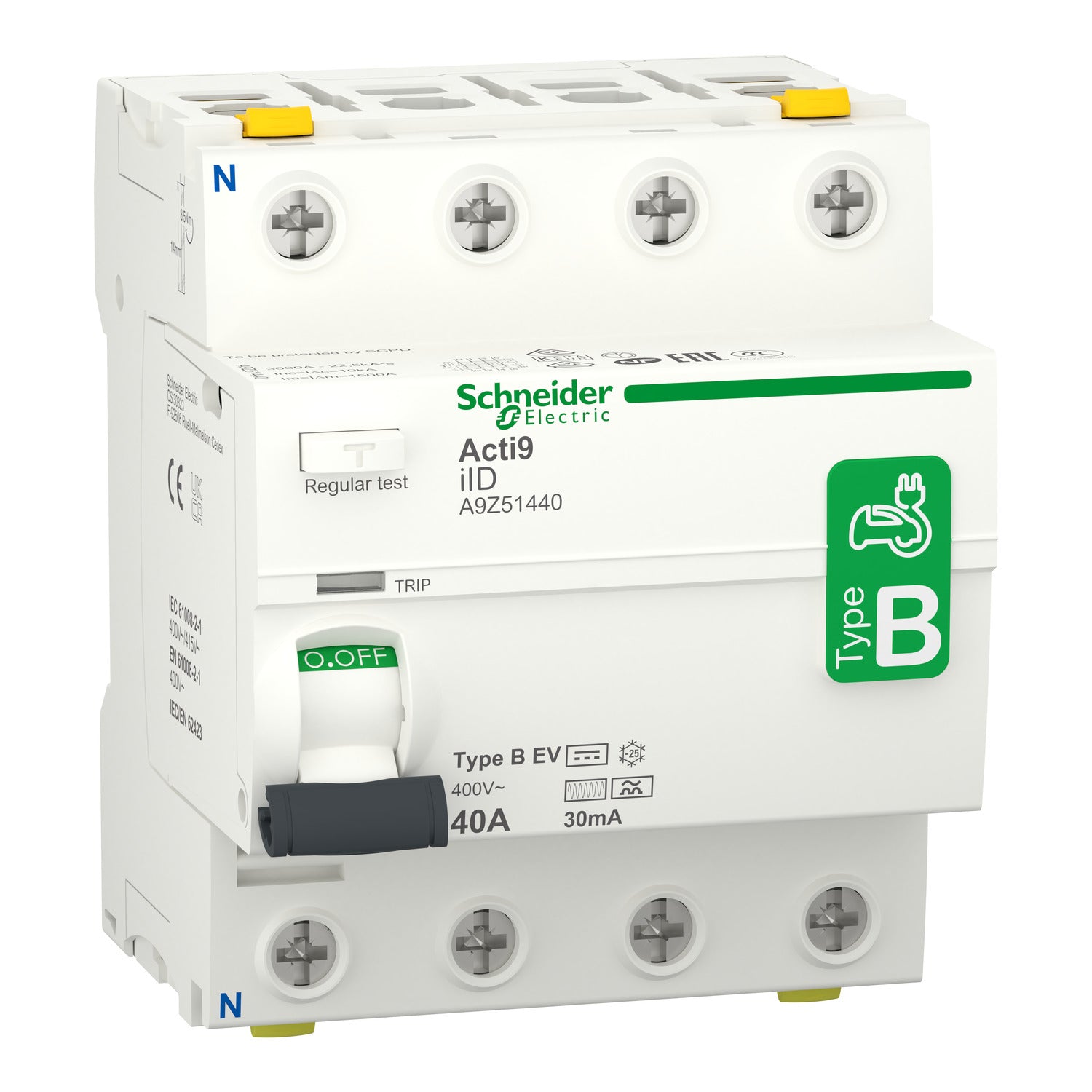

Tipo B-EV (Superinmunizado especial para vehículo eléctrico)
El tipo B-EV es una variante del tipo B optimizada para cargadores de vehículo eléctrico (EV).
Es capaz de detectar:
- Corrientes AC
- Corrientes de continua pulsante
- Fugas de DC pura hasta valores altos
- Frecuencias elevadas generadas por cargadores rápidos
Ideal para:
- Puntos de recarga domésticos (Wallbox)
- Cargadores públicos y semi-rápidos
- Instalaciones con baterías y electrónica asociada
Algunos fabricantes como Schneider lo identifica como B-EV, y pertenece a la categoría de diferenciales superinmunizados.
Sensibilidades y aplicaciones de un interruptor diferencial superinmunizado (IΔn)
Los modelos disponibles abarcan:
- 30 mA → protección de personas
- 300 mA → protección contra incendios
- 500 mA → selectividad y uso industrial
Intensidades nominales de un diferencial SI (In)
La gama completa se conforma con intensidades de diferencial 25 Amperios, diferencial 40 Amperios, 63 A, 80 A, 100 A y 125 A, en versiones 2P y 4P.
Dónde es imprescindible instalar un diferencial superinmunizado
✔ Variadores de frecuencia
✔ Aerotermia y climatización Inverter
✔ Equipos fotovoltaicos
✔ Instalaciones industriales con armónicos
✔ Centros de datos, racks, servidores
✔ Tendidos de cable muy largos
✔ Iluminación LED con drivers
✔ Equipamiento médico
✔ Cargadores de vehículo eléctrico (tipo B-EV obligatorio)
Los diferenciales normales fallan repetidamente en estos entornos. En cambio, los superinmunizados garantizan estabilidad sin sacrificar la seguridad.
Identificación de los interruptores diferenciales superinmunizados
En Schneider y otras marcas, se reconoce por:
- Marcado A-SI, B-SI, F-SI o B-EV
- Indicaciones como Superinmunizado, SI, Immunized
- Símbolos específicos del fabricante
En definitiva, los diferenciales superinmunizados —incluyendo los tipos A-SI, B-SI, F y B-EV— aportan la máxima protección en instalaciones donde los armónicos y las perturbaciones pueden provocar disparos falsos. Su electrónica avanzada garantiza continuidad, seguridad y estabilidad incluso en las condiciones más complejas. Son la opción más fiable para instalaciones modernas, industriales y especialmente para cargadores de vehículo eléctrico.
