Magnetotérmico + Diferencial (RCBO)

Un magnetotérmico diferencial, también conocido como RCBO (Residual Current Circuit Breaker with Overcurrent protection), es un dispositivo que combina en un solo módulo las funciones de un magnetotérmico y un interruptor diferencial. Esto significa que protege simultáneamente contra sobrecargas, cortocircuitos y fugas a tierra, ofreciendo una seguridad completa para circuitos monofásicos y trifásicos. Los combinados magnetotérmico + diferencial son esenciales cuando se busca una protección individual por circuito y una desconexión inmediata ante cualquier anomalía eléctrica.

A diferencia de instalar un interruptor magnetotérmico y un diferencial por separado, el magnetotérmico diferencial se integra en un solo bloque, permitiendo un montaje más compacto, una coordinación perfecta entre protecciones y un mantenimiento más sencillo. En instalaciones donde cada línea requiere protección independiente —como enchufes, iluminación, climatización, electrodomésticos o maquinaria ligera— los RCBO son la solución más eficaz.

Tipos de magnetotérmicos diferenciales según polaridad

Los magnetotérmicos diferenciales se fabrican principalmente en dos configuraciones:

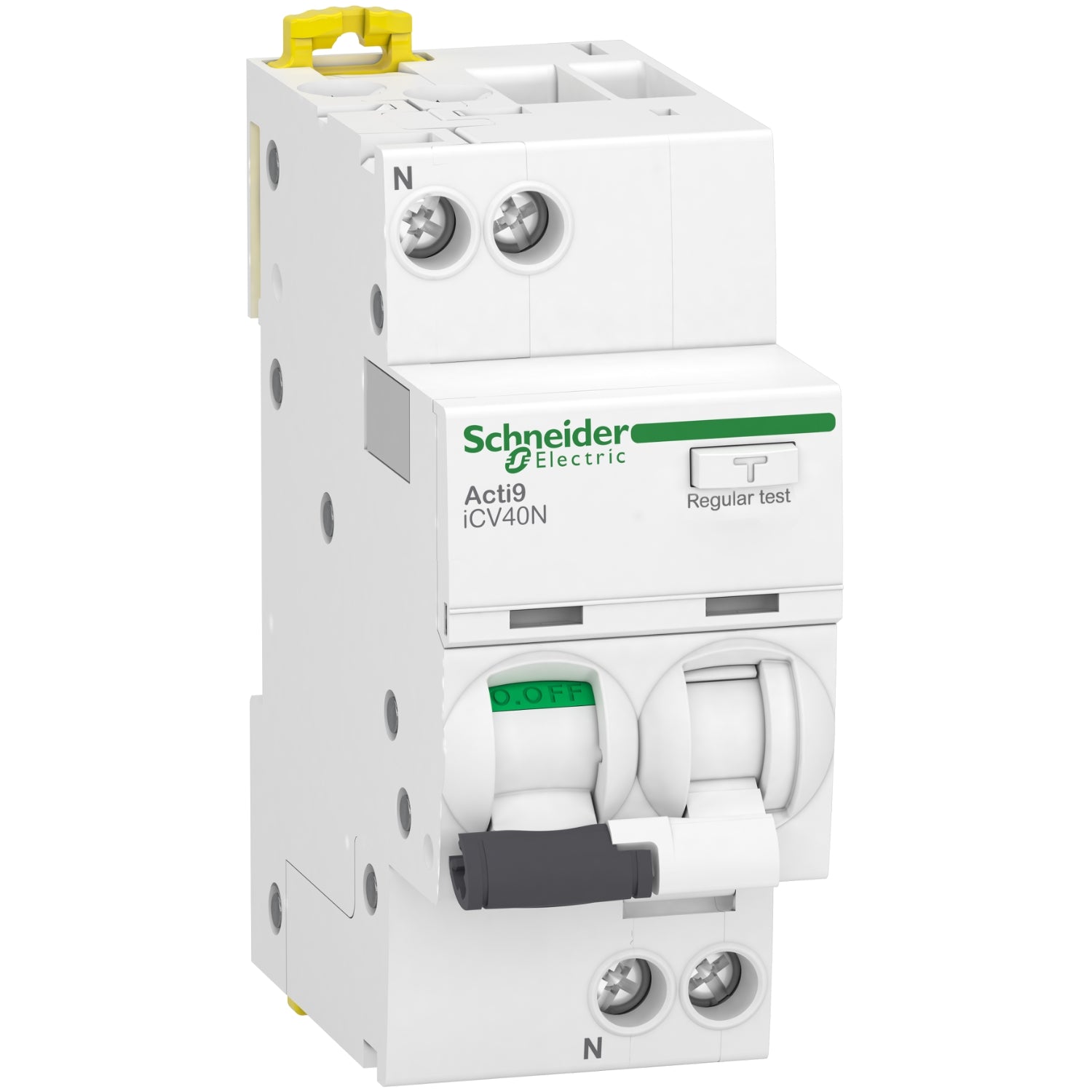

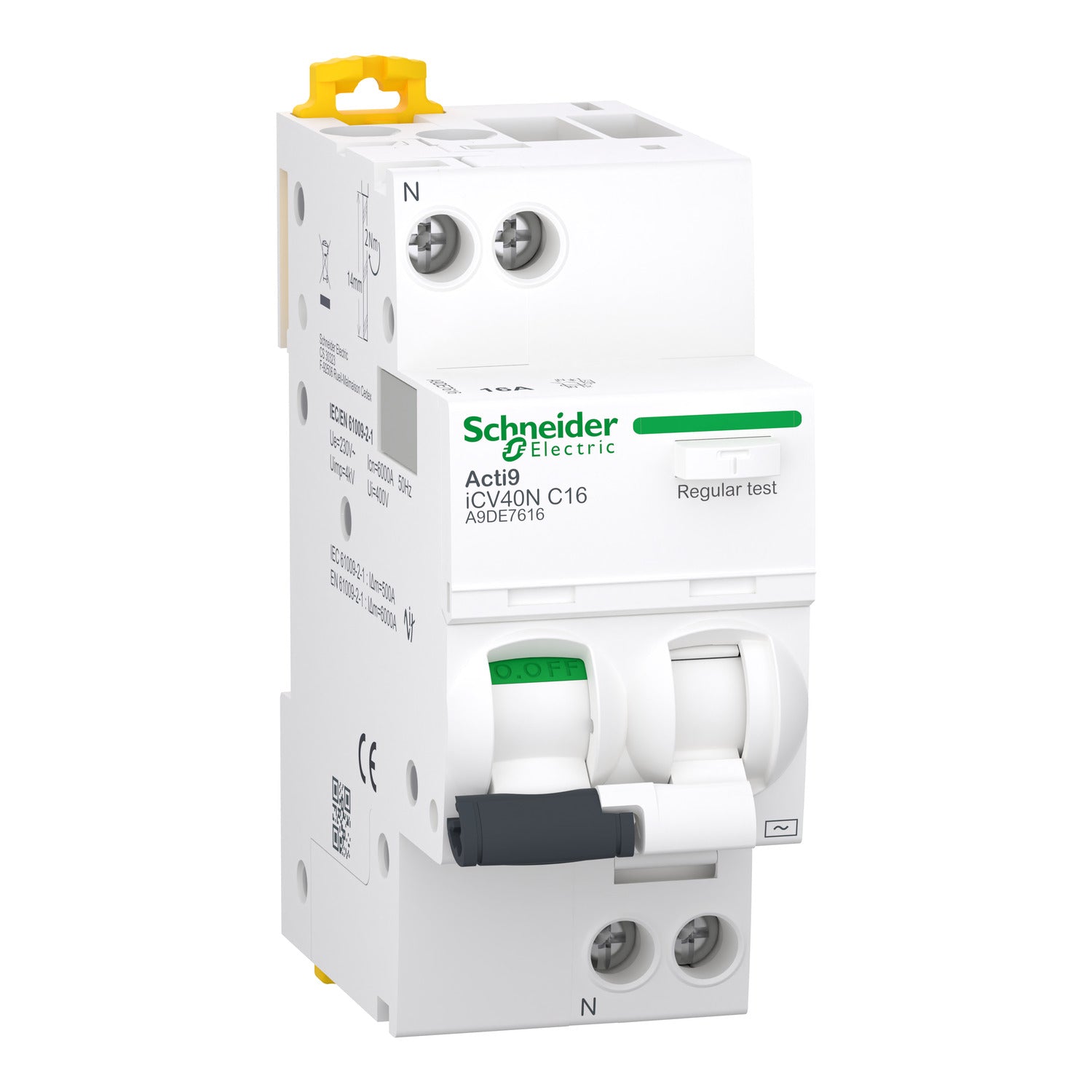

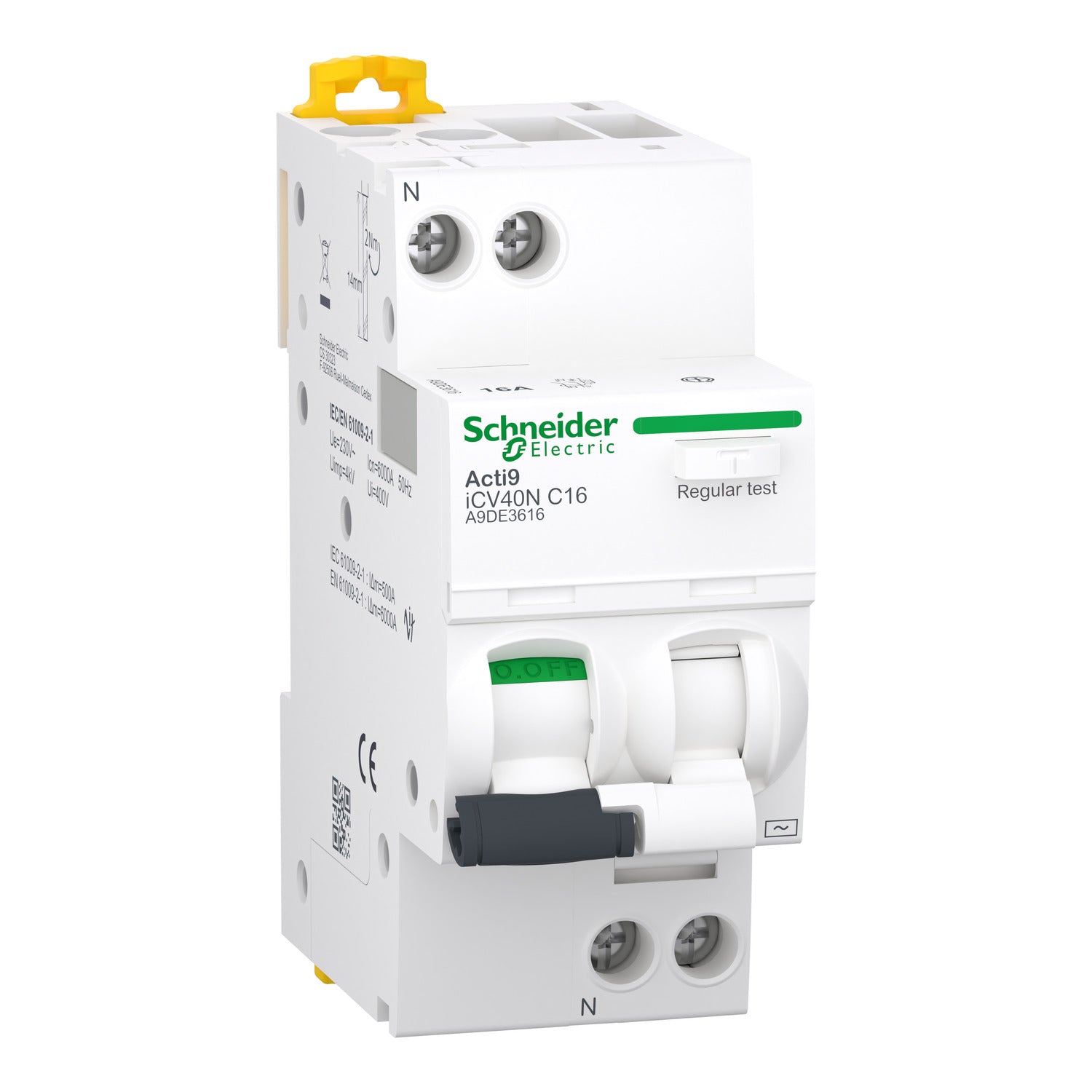

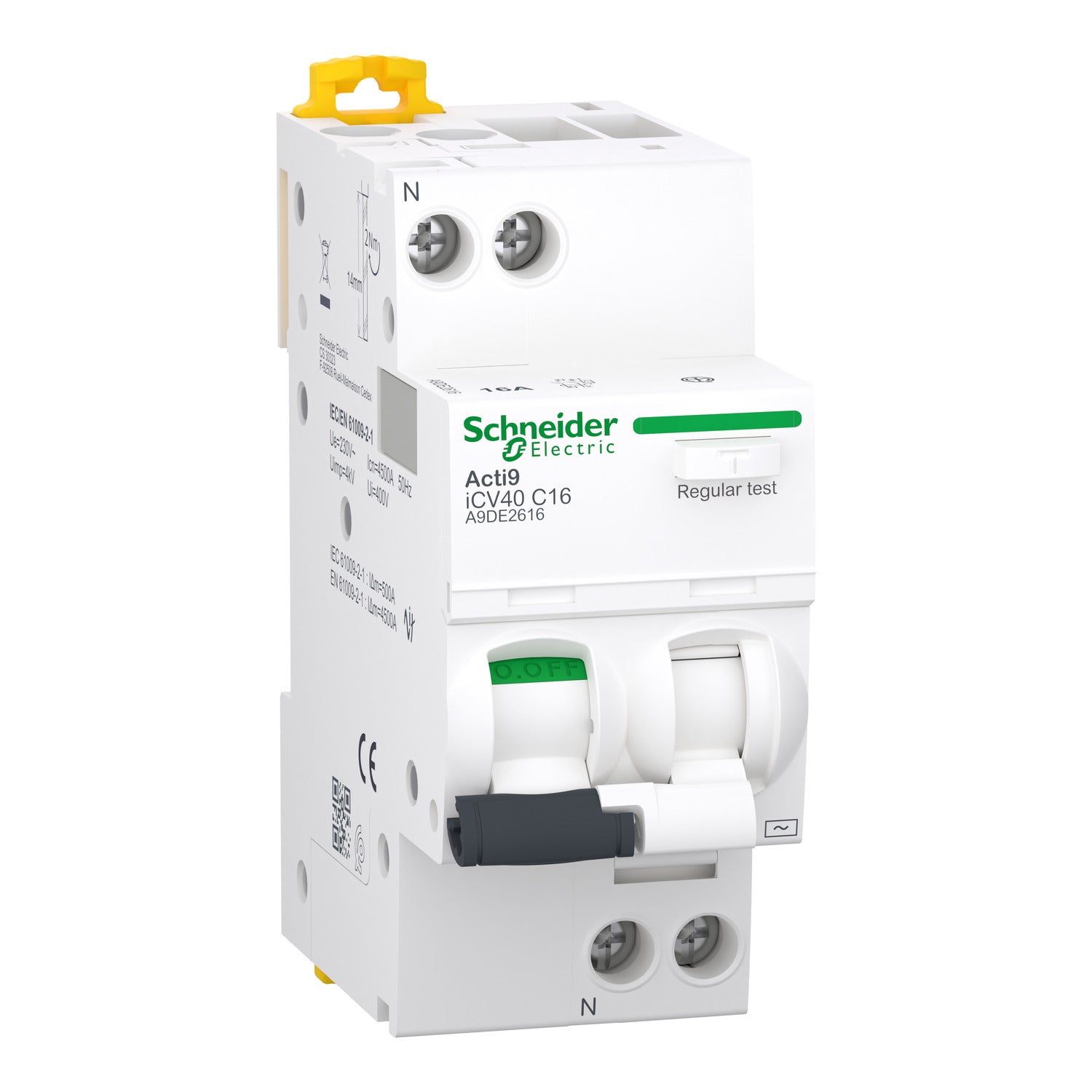

• 1P+N (monofásicos) → ideales para viviendas, oficinas, comercios y pequeñas cargas.

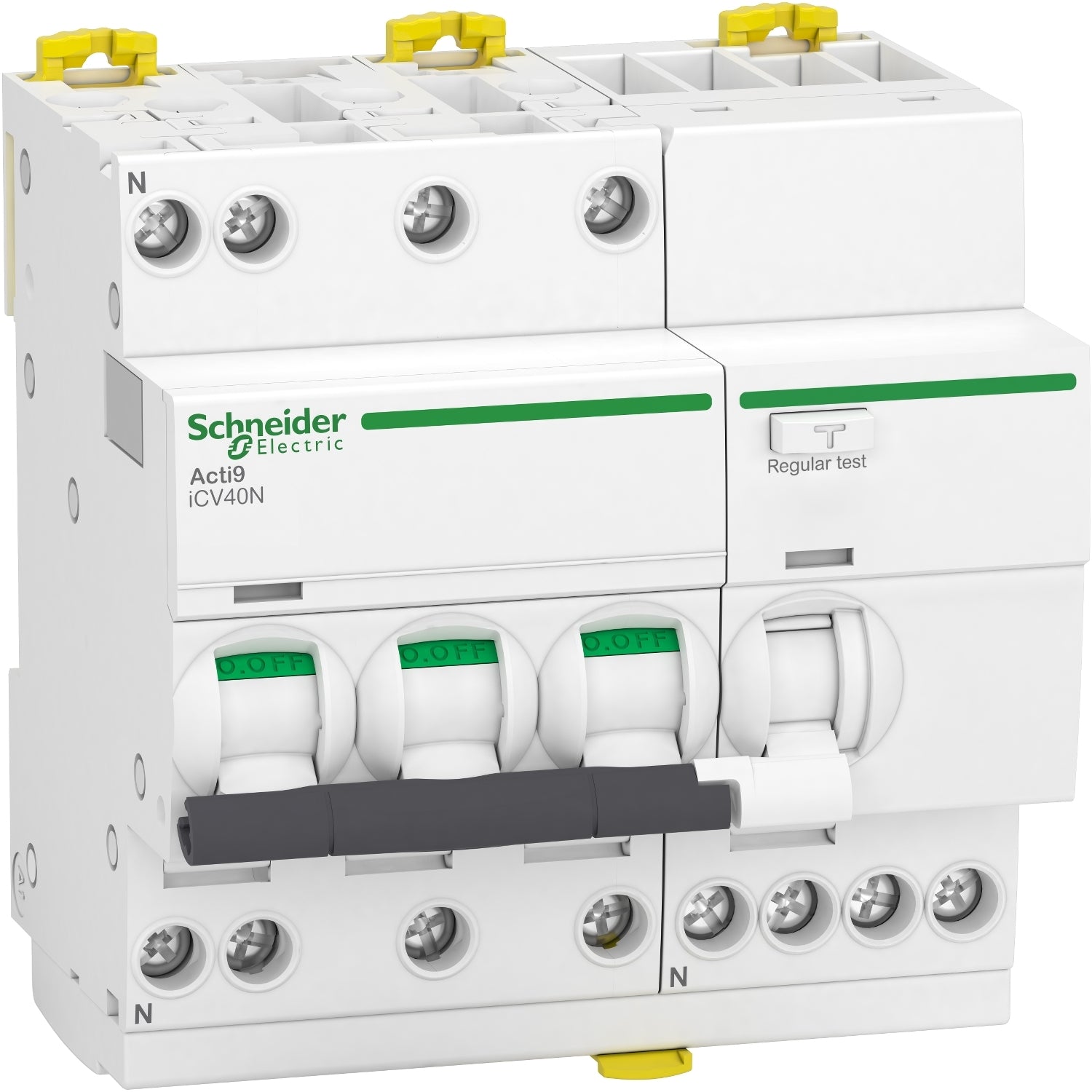

• 3P+N (trifásicos) → adecuados para industria, maquinaria, climatización y líneas de mayor potencia.

Los modelos 1P+N protegen fase y supervisan el neutro, mientras que los 3P+N protegen las tres fases del sistema trifásico y controlan también el conductor neutro.

Elección del magnetotérmico diferencial por intensidad nominal (A)

La intensidad nominal debe ajustarse a la potencia del circuito y a la sección del cable. Los valores más habituales son:

• 6A – 10A → iluminación y pequeños consumos.
• 16A – 20A → enchufes generales y líneas domésticas.
• 25A – 32A – 40A → aire acondicionado, termo eléctrico, fuerza o maquinaria ligera.
• 50A – 63A → aplicaciones de mayor demanda y entornos semi-industriales.

Un magnetotérmico diferencial mal dimensionado puede originar disparos injustificados o, peor aún, falta de protección real.

Selección por curva de disparo del RCBO

El módulo magnetotérmico de los RCBO de nuestro catálogo utiliza Curva C, que es la más utilizada en viviendas y comercios.

La curva determina la velocidad ante sobreintensidades transitorias y debe elegirse según la carga conectada.

Sensibilidad del magnetotérmico + diferencial (mA)

La sensibilidad indica la corriente de fuga necesaria para disparar el dispositivo:

• 30 mA → protección de personas; uso más extendido.
• 100 mA / 300 mA → protección contra incendios, circuitos especiales, cargas filtradas.
• 300 mA – 500 mA – 1000 mA (ajustables) → entornos industriales o profesionales donde la selectividad y la inmunidad son críticas.

Los combinados superinmunizados (A-SI) y los modelos con sensibilidad 300 mA o superior evitan disparos molestos en entornos con electrónica, variadores o corrientes de fuga naturales.

Tipos de diferencial en los RCBO

Los magnetotérmicos diferenciales se clasifican por la forma de onda que detectan:

• Tipo AC → fugas de corriente alterna puras; uso básico.
• Tipo A → fugas con componente continua; el más recomendado hoy en día.

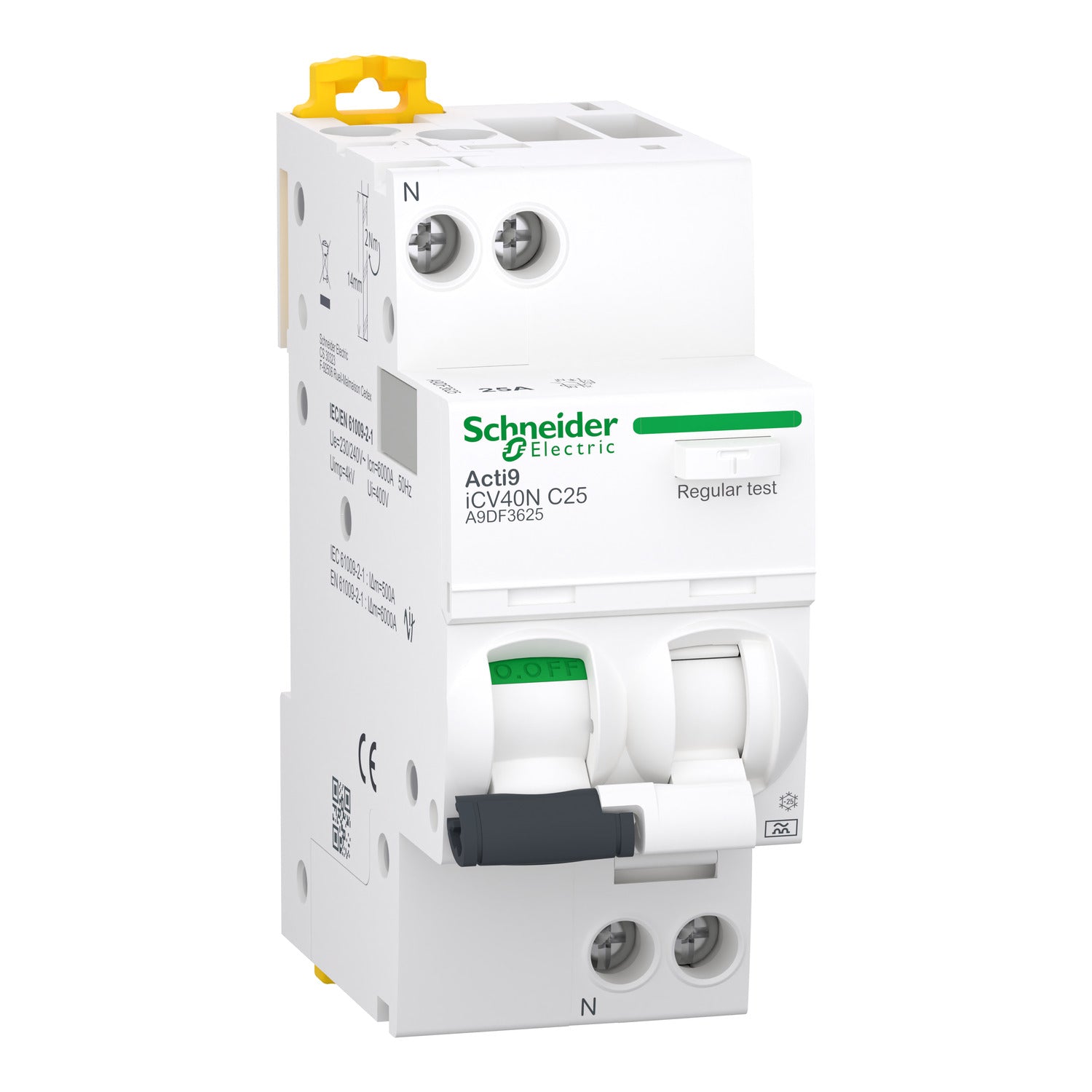

• Tipo A-SI (Superinmunizado) → máxima inmunidad frente a armónicos, picos, transitorios y equipos electrónicos. Ideal para cuadros con cargadores, domótica o maquinaria.

Entre nuestra oferta dispones de opciones de diferencial superinmunizado, perfectas para evitar falsas desconexiones.

Ventajas del magnetotérmico diferencial (RCBO)

Las ventajas de instalar un magnetotérmico diferencial son varias, entre las que destacan:

• Protección completa en un solo módulo.
• Ocupa menos espacio en el cuadro eléctrico.
• Mayor selectividad por circuito.
• Desconexión inmediata ante cualquier anomalía.
• Ideal para instalaciones modernas con abundante electrónica.
• Coordinación perfecta entre protección térmica, magnética y diferencial.
