Un magnetotérmico 1P+N es un interruptor automático que actúa sobre la fase y el neutro simultáneamente. Su misión es proteger la instalación frente a sobrecargas mediante un disparador térmico, y frente a cortocircuitos mediante un disparador magnético, ofreciendo una desconexión total del circuito ante cualquier anomalía. Esta doble actuación incrementa la seguridad y evita que el neutro quede energizado, algo especialmente importante en el cuadro eléctrico vivienda y pequeños cuadros terciarios.
La elección del automático 1P+N adecuado depende principalmente de tres factores: la intensidad nominal, la curva de disparo y el poder de corte.
Intensidad nominal (A) de un magnetotérmico 1P+N
La intensidad nominal indica la corriente máxima que puede circular sin que se produzca un disparo. Los magnetotérmicos 1P+N están disponibles en intensidades como 1A, 2A, 4A, 6A, 10A, magnetotérmico 16 amperios, 20A, magnetotérmico 25 amperios, 32A, magnetotérmico 40 amperios o 50A, lo que permite su uso en circuitos de iluminación, tomas de corriente, electrodomésticos o pequeñas máquinas. Seleccionar un calibre incorrecto puede generar disparos constantes o, por el contrario, dejar la instalación sin la protección adecuada.
Curva de disparo de un interruptor magnetotérmico 1P+N
La curva de disparo determina la sensibilidad del magnetotérmico ante picos de corriente:
- Curva B: ideal para iluminación muy sensible y equipos electrónicos.
- Curva C: la opción más habitual en viviendas y comercios, adecuada para cargas estándar.
- Curva D: recomendada en circuitos con picos elevados, como pequeños motores o transformadores.
Escoger la curva correcta garantiza una protección eficaz sin disparos innecesarios.
Poder de corte (kA) de un DPN
El poder de corte indica la capacidad del automático para interrumpir un cortocircuito sin dañarse.
- En entornos domésticos se suelen emplear 6 kA o 10 kA.
- En aplicaciones más exigentes pueden ser necesarios 15 kA o más.
Montaje y aplicaciones

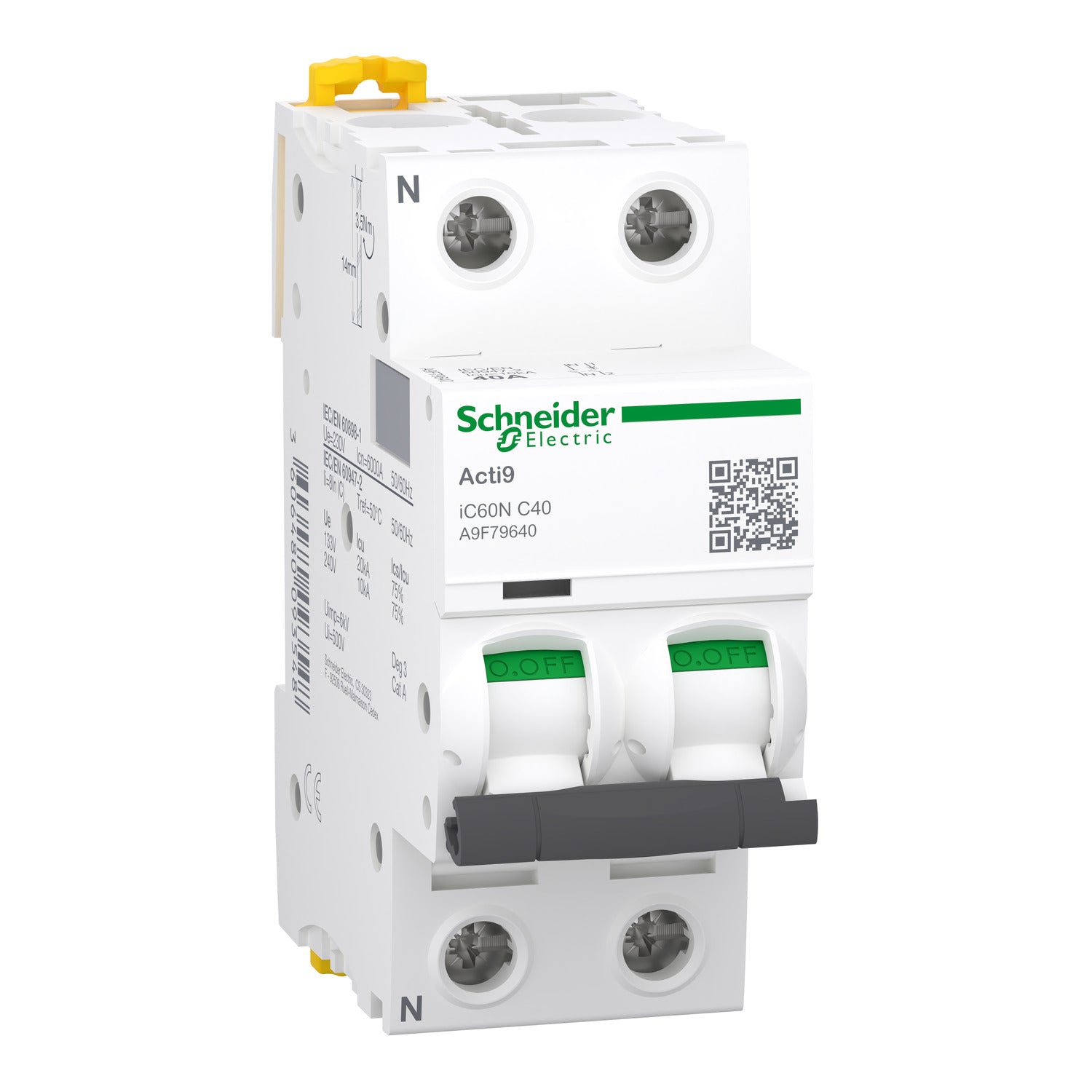

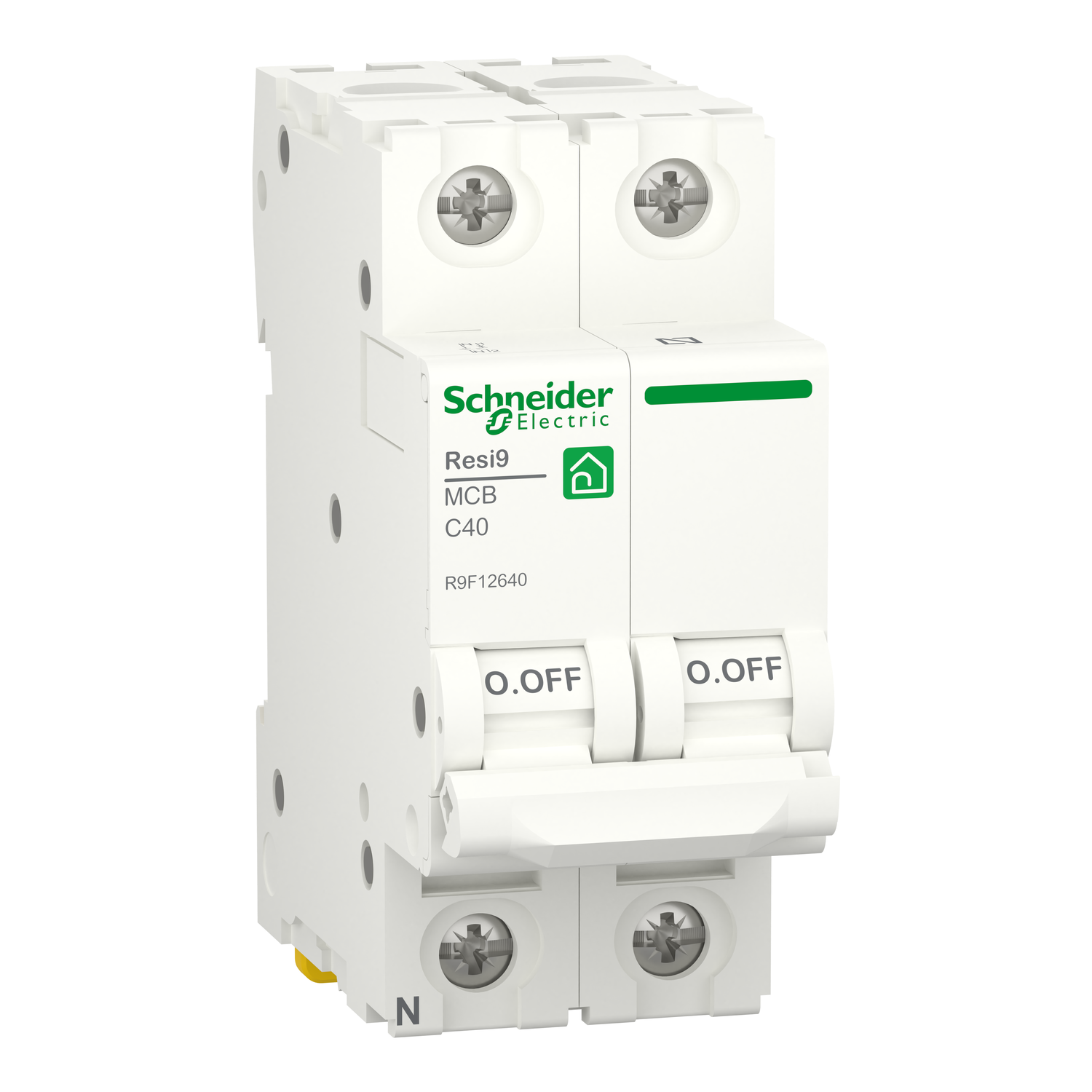

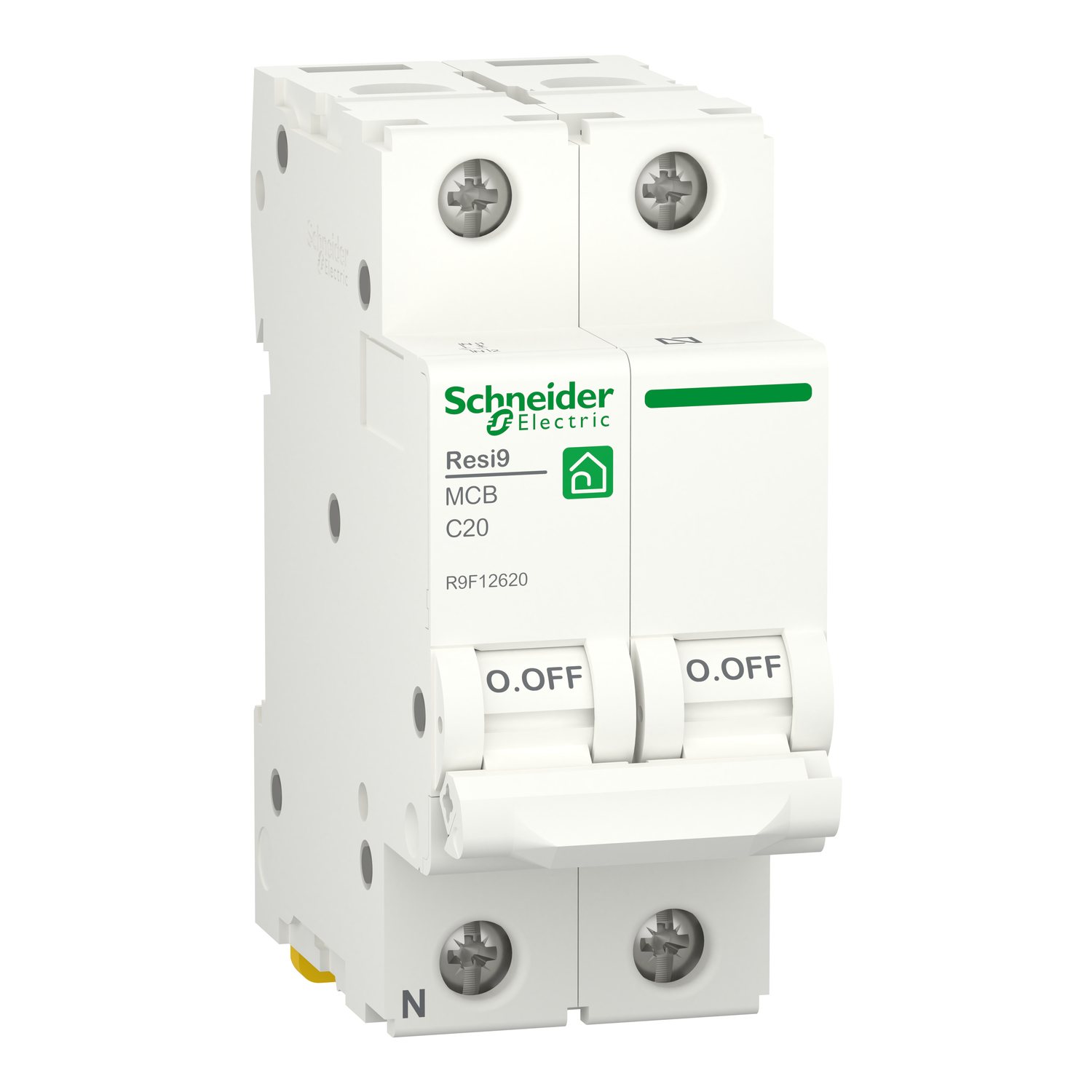

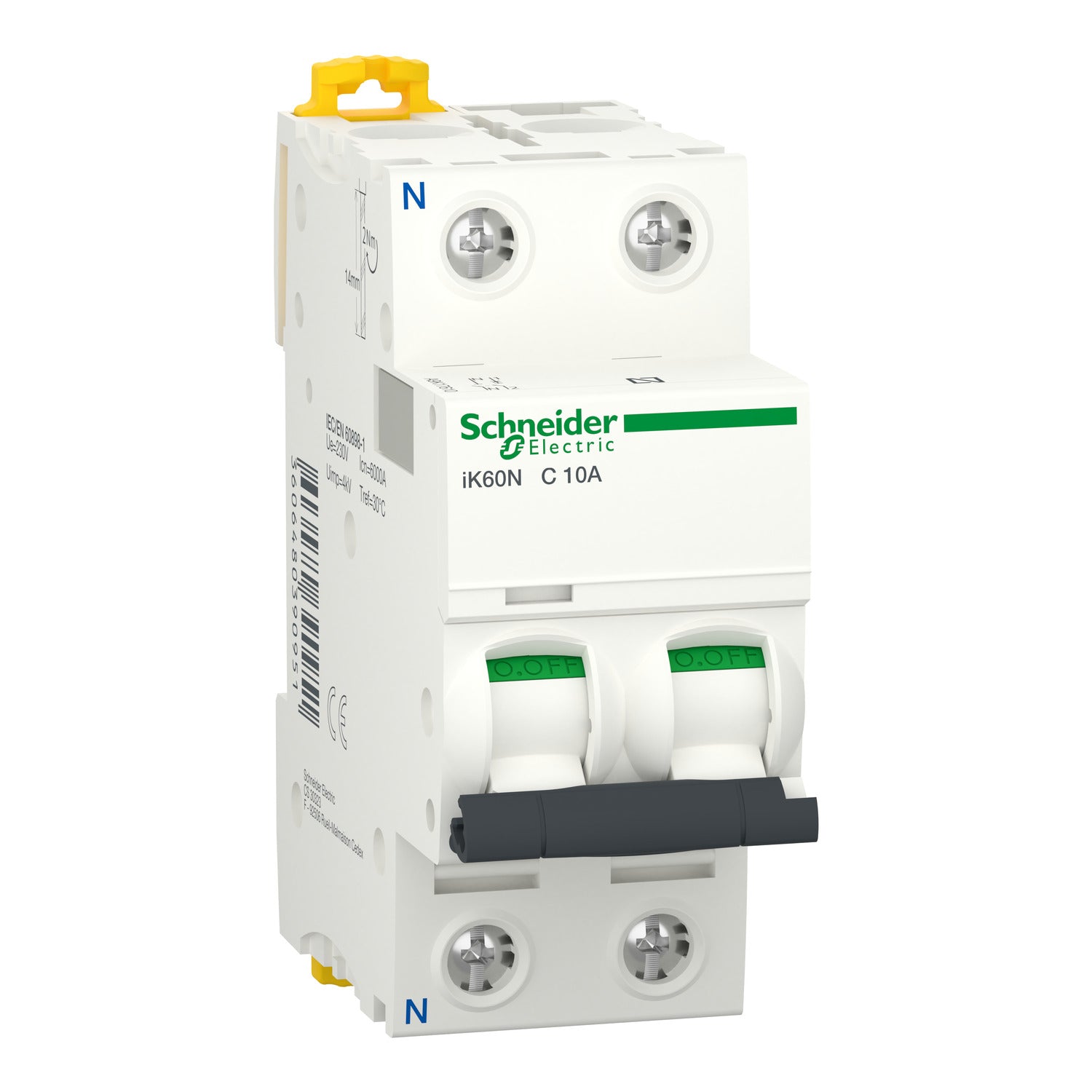

Los magnetotérmicos 1P+N se instalan sobre carril DIN y ocupan dos módulos. Son comunes en circuitos donde es necesario el corte simultáneo de fase y neutro: enchufes, electrodomésticos, derivaciones internas, pequeños equipos de fuerza o cuadros secundarios. Su uso también es habitual cuando la normativa exige doble corte para mejorar la seguridad de la instalación.
Gracias a su combinación de intensidades, curvas y poderes de corte, los automáticos un polo + neutro garantizan una protección completa, fiable y adecuada para cualquier circuito monofásico que requiera aislamiento total.
