Toroidal

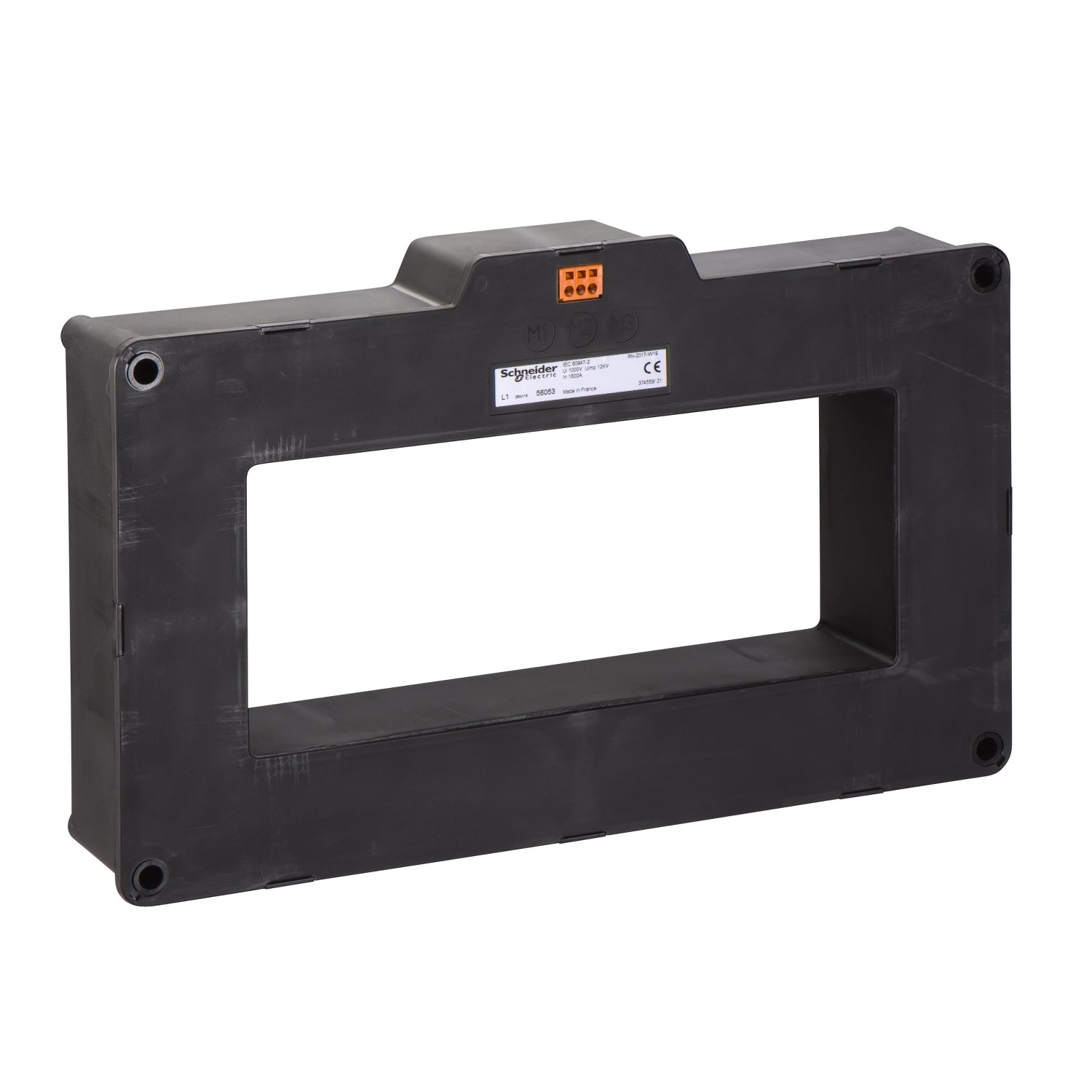

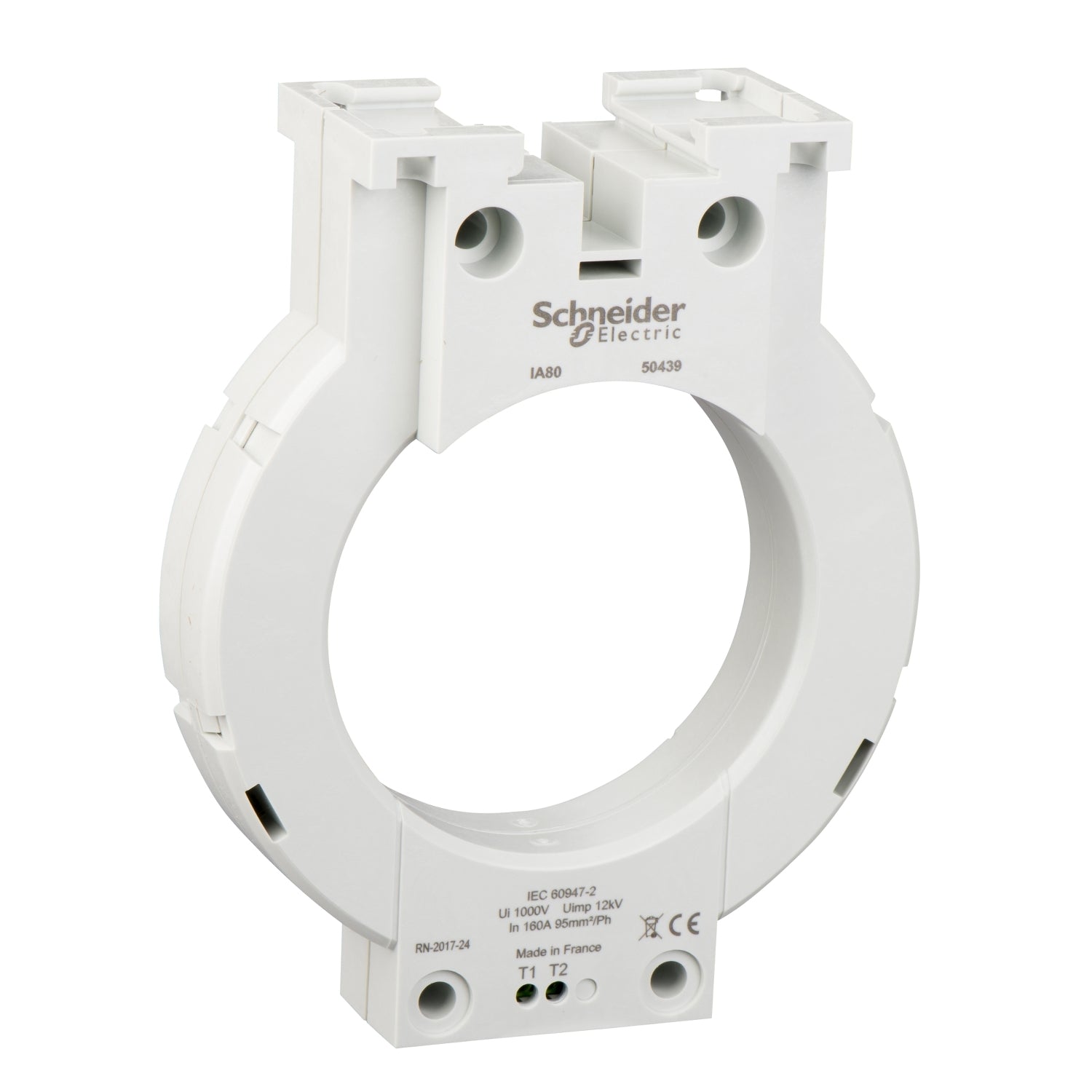

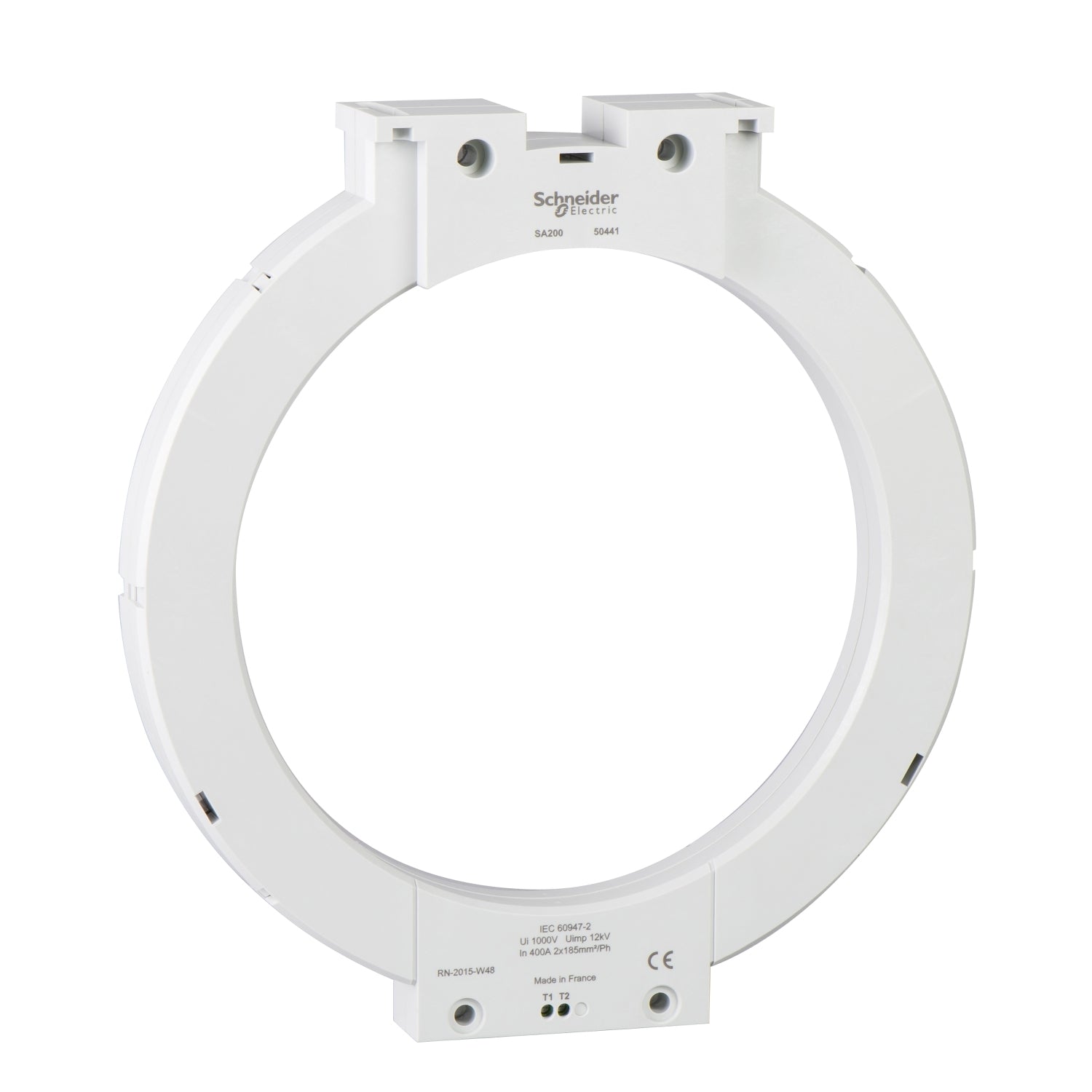

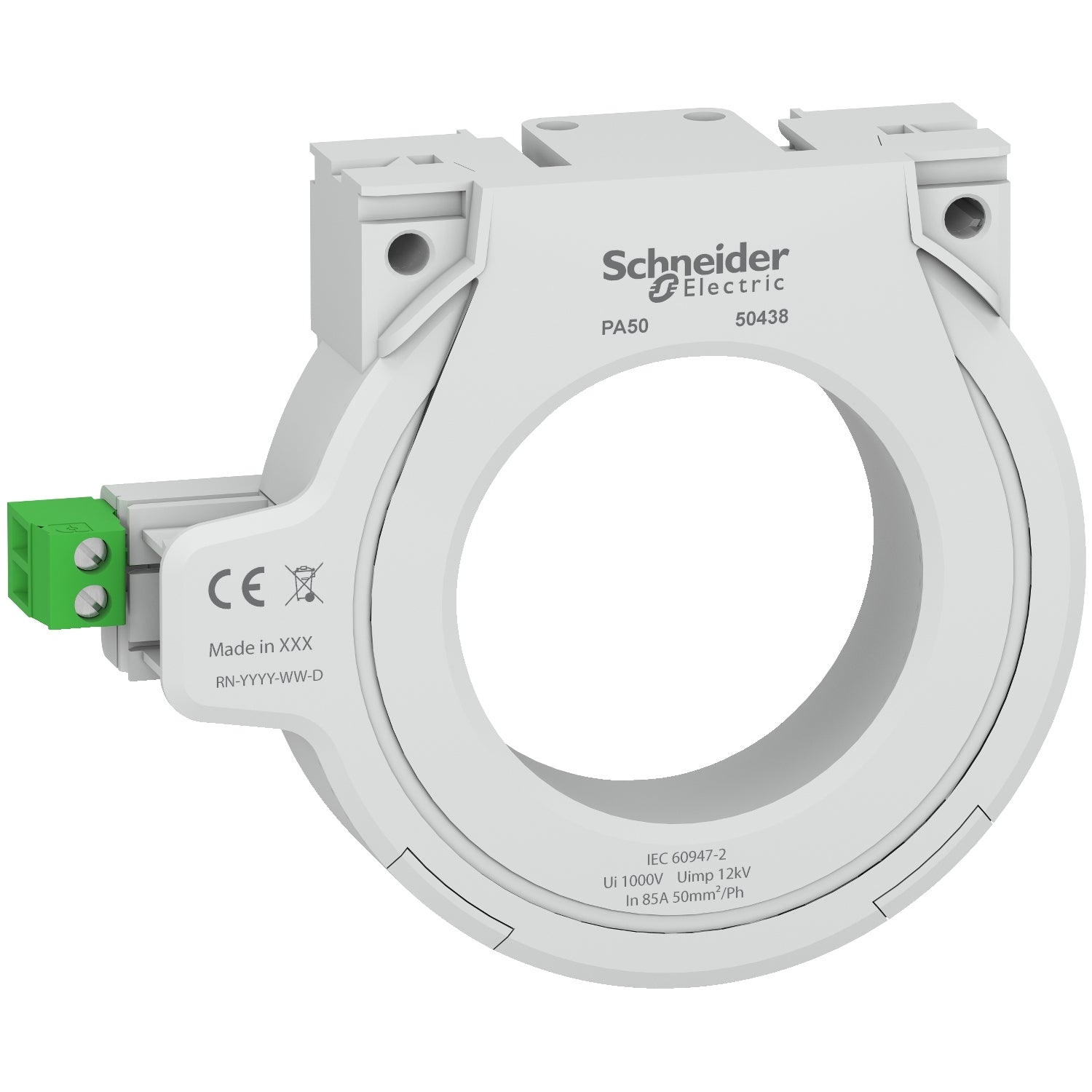

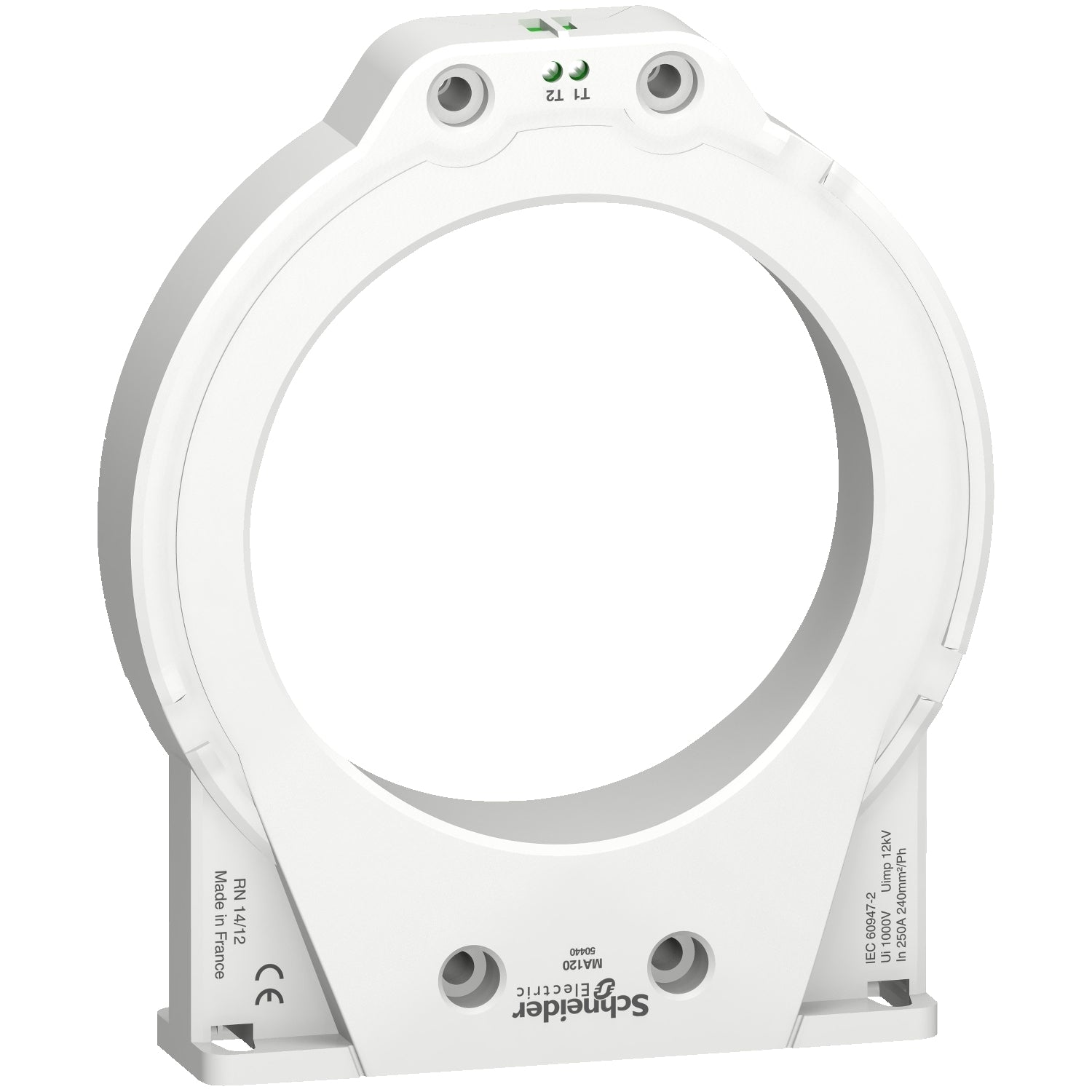

Qué es un toroidal y cómo interviene en la detección de corriente residual

El toroidal es un transformador de corriente diseñado específicamente para la detección de corrientes residuales en instalaciones eléctricas. Su función principal es medir el desequilibrio entre las corrientes que circulan por los conductores activos de un circuito, permitiendo identificar fugas a tierra provocadas por defectos de aislamiento o contactos indirectos. Este elemento es una parte fundamental de los sistemas de protección diferencial basados en relé diferencial con toroide separado.

El funcionamiento del toroidal se basa en el principio de suma vectorial de corrientes. Cuando la instalación se encuentra en condiciones normales, la suma de las corrientes que atraviesan el toroide es nula. En el momento en que aparece una fuga a tierra, se genera una corriente residual que el toroidal detecta y transforma en una señal proporcional. Esta señal es enviada al relé diferencial, que evalúa si se supera el umbral configurado y ordena la actuación del dispositivo de corte asociado.

Los toroidales se utilizan especialmente en instalaciones donde no es viable o recomendable el uso de un diferencial convencional. Gracias a su diseño independiente, permiten adaptarse a diferentes configuraciones de red, secciones de conductor y niveles de corriente nominal. Además, facilitan la implementación de protecciones diferenciales selectivas, reduciendo disparos intempestivos y mejorando la continuidad del servicio.

Principales aplicaciones de los toroidales en sistemas de protección diferencial

El uso de toroidales está ampliamente extendido en instalaciones eléctricas industriales y terciarias donde se requiere una protección diferencial precisa y adaptable. Su integración en un cuadro eléctrico permite supervisar el estado del aislamiento de líneas de potencia, alimentaciones principales y circuitos críticos.

Las aplicaciones más habituales de los toroidales incluyen:

• Sistemas de protección diferencial con relé diferencial independiente.
  Cuadros generales de baja tensión.
• Líneas de distribución con corrientes elevadas.
• Instalaciones con requisitos de alta continuidad de servicio.

En este tipo de aplicaciones, el toroidal actúa como sensor principal de la corriente residual, proporcionando información fiable al relé diferencial. Su correcta instalación y dimensionado son claves para garantizar una detección eficaz de fugas a tierra y una actuación segura del sistema de protección. Además, el uso de toroidales permite cumplir con los requisitos normativos de protección contra contactos indirectos en instalaciones de baja tensión.

En estos montajes, la protección del sistema puede complementarse con un protector sobretensiones para reforzar la seguridad frente a picos de tensión y maniobras en red.

Aspectos técnicos clave para seleccionar un toroidal adecuado

La selección adecuada de un toroidal es fundamental para asegurar el correcto funcionamiento del sistema de protección diferencial. Un toroidal mal dimensionado puede provocar una detección imprecisa de la corriente residual o disparos no deseados, comprometiendo la seguridad de la instalación.

Entre los principales criterios técnicos a tener en cuenta se encuentran:

1. Diámetro interior del toroidal según el paso de conductores.
2. Corriente nominal máxima del circuito.
3. Tipo de instalación y configuración de red.
4. Compatibilidad con el relé diferencial asociado.

Un toroidal correctamente seleccionado garantiza una medición precisa de la corriente residual, mejora la fiabilidad del sistema de protección diferencial y contribuye a la seguridad de las personas y los equipos eléctricos. Por este motivo, los toroidales son un componente imprescindible en instalaciones donde se requiere un control avanzado del estado del aislamiento.
