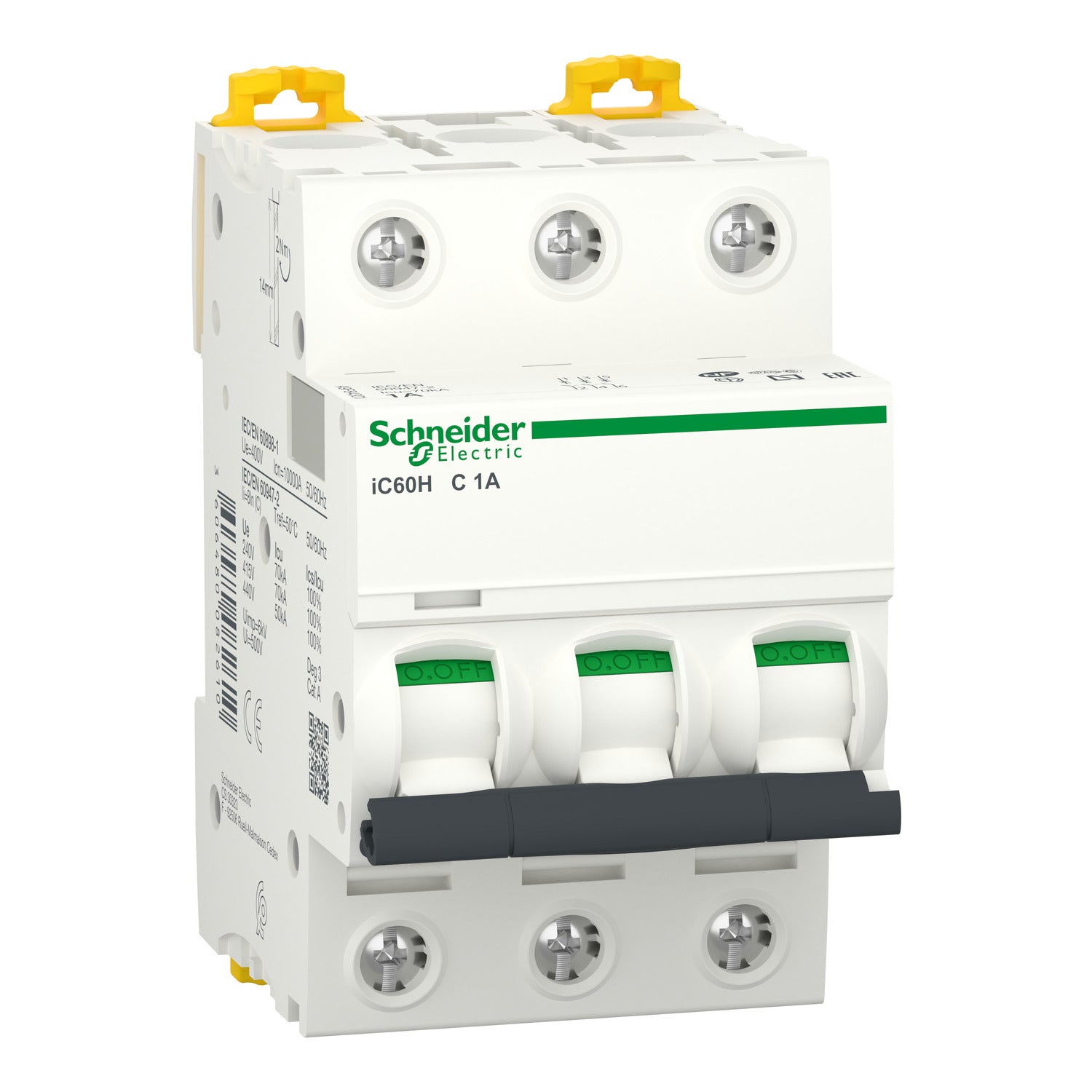

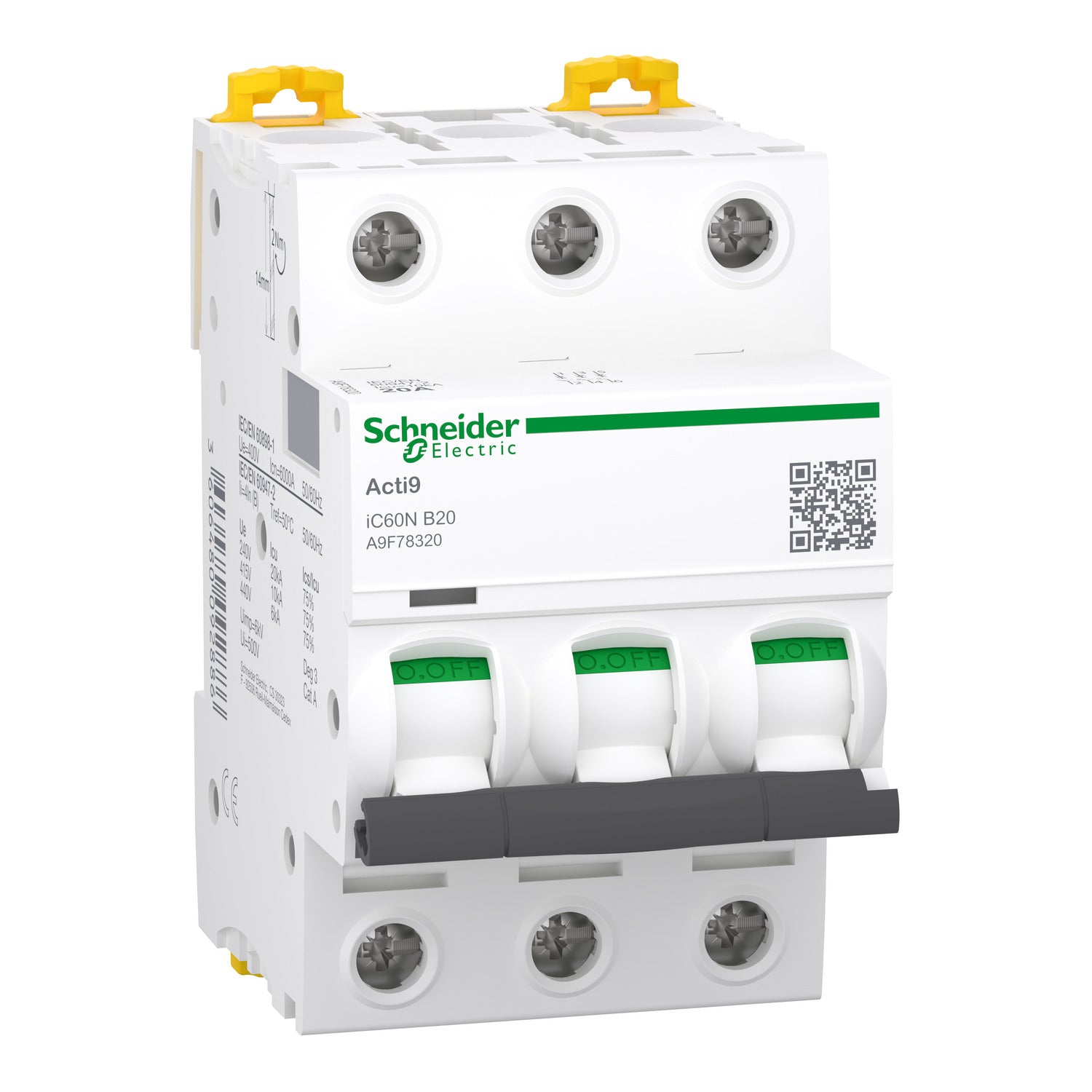

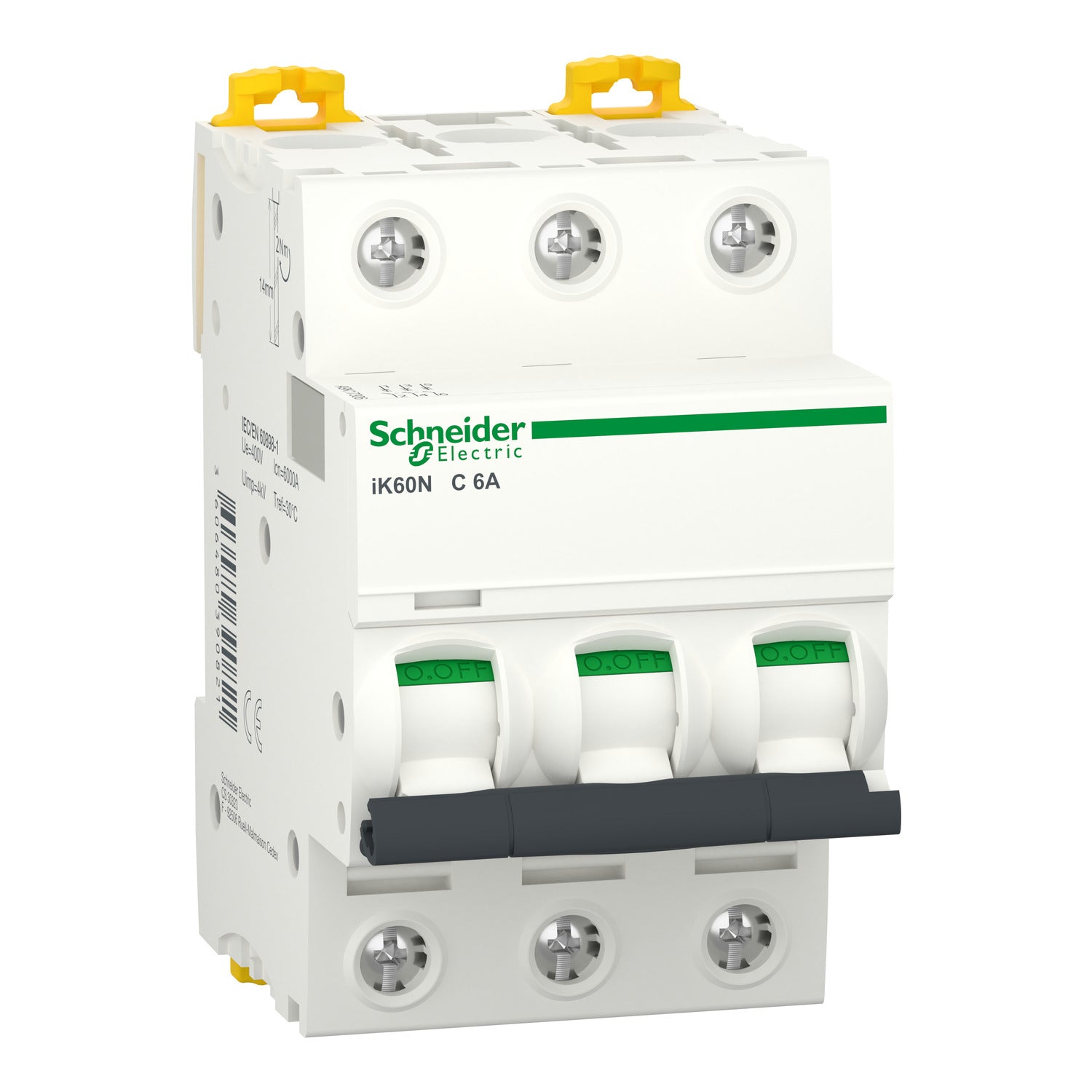

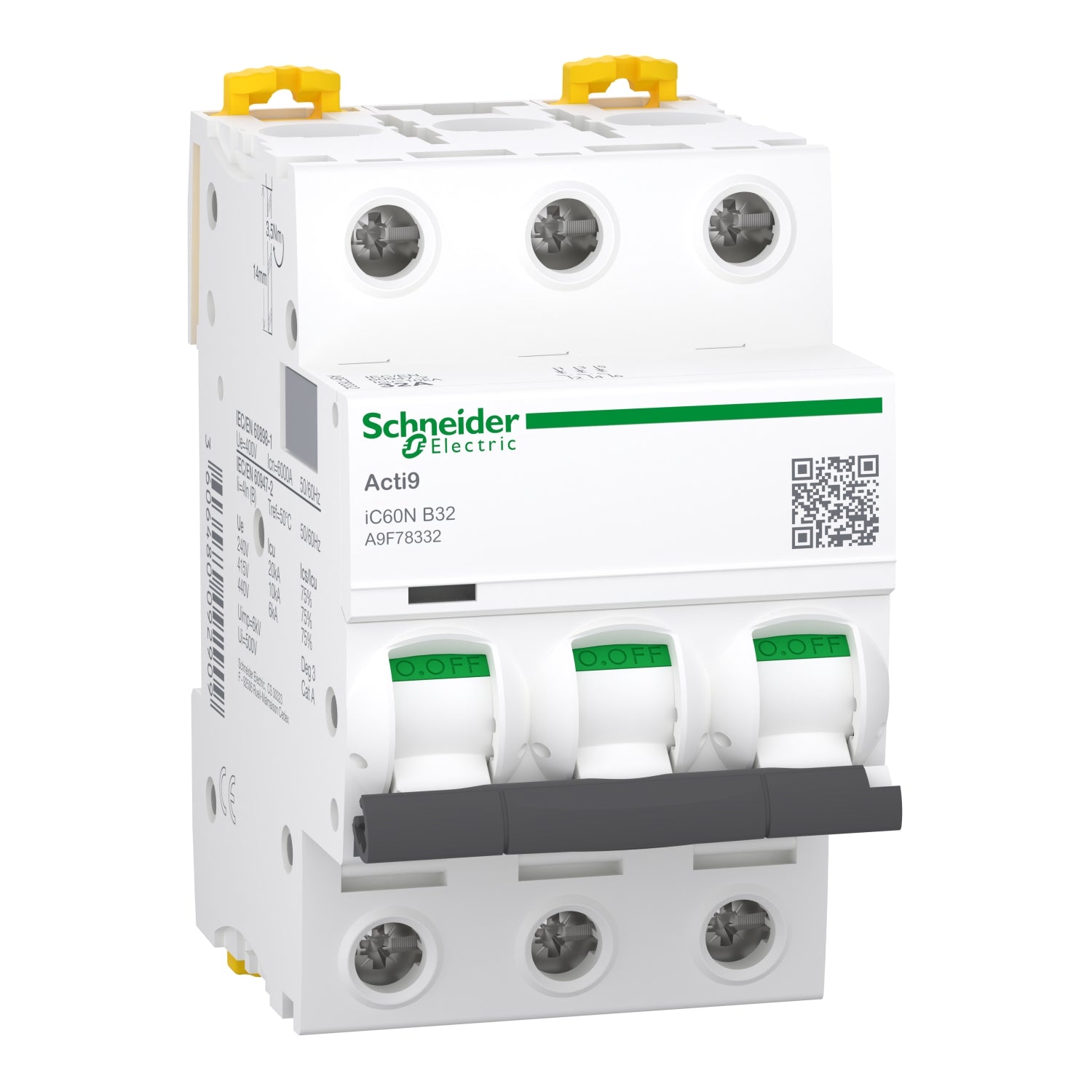

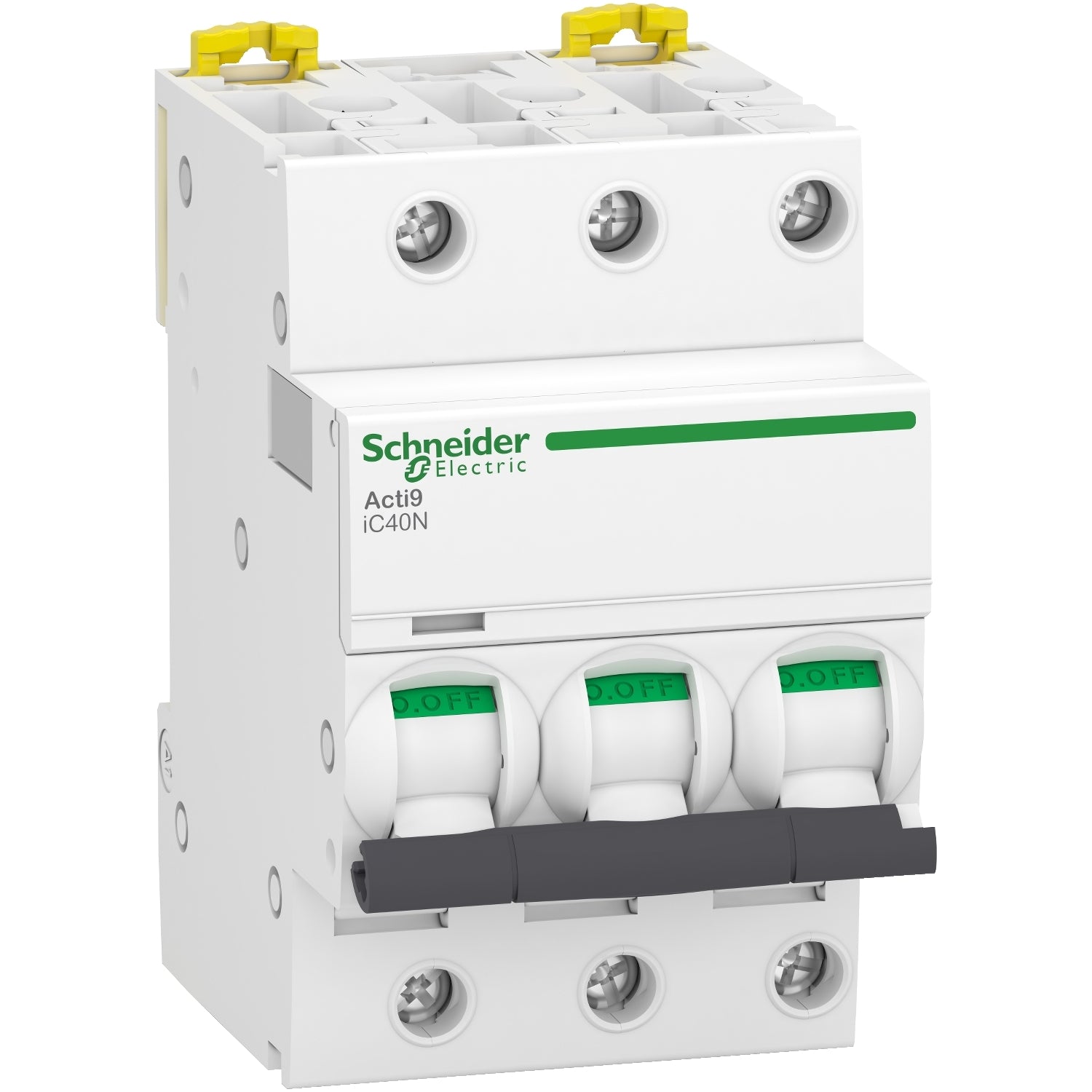

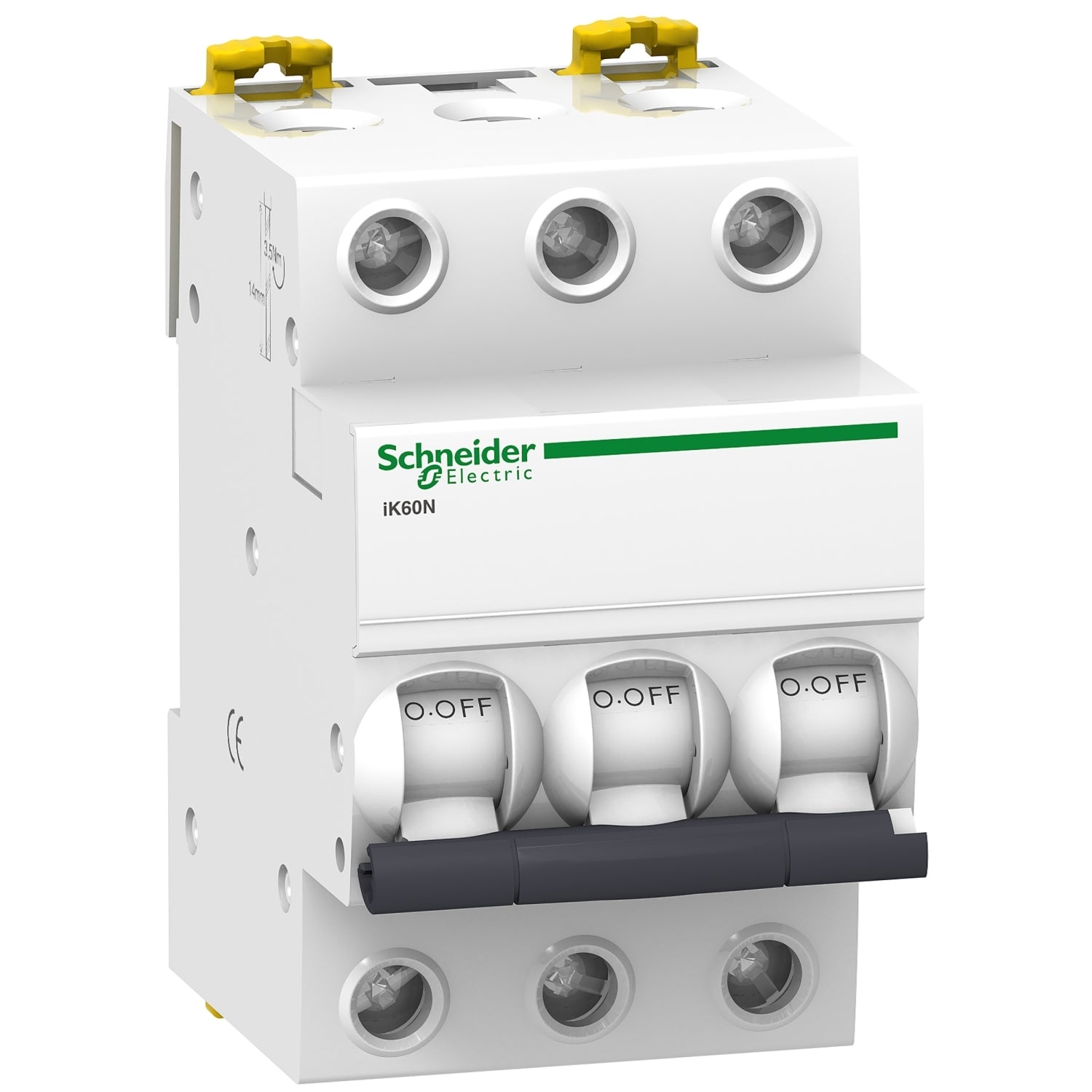

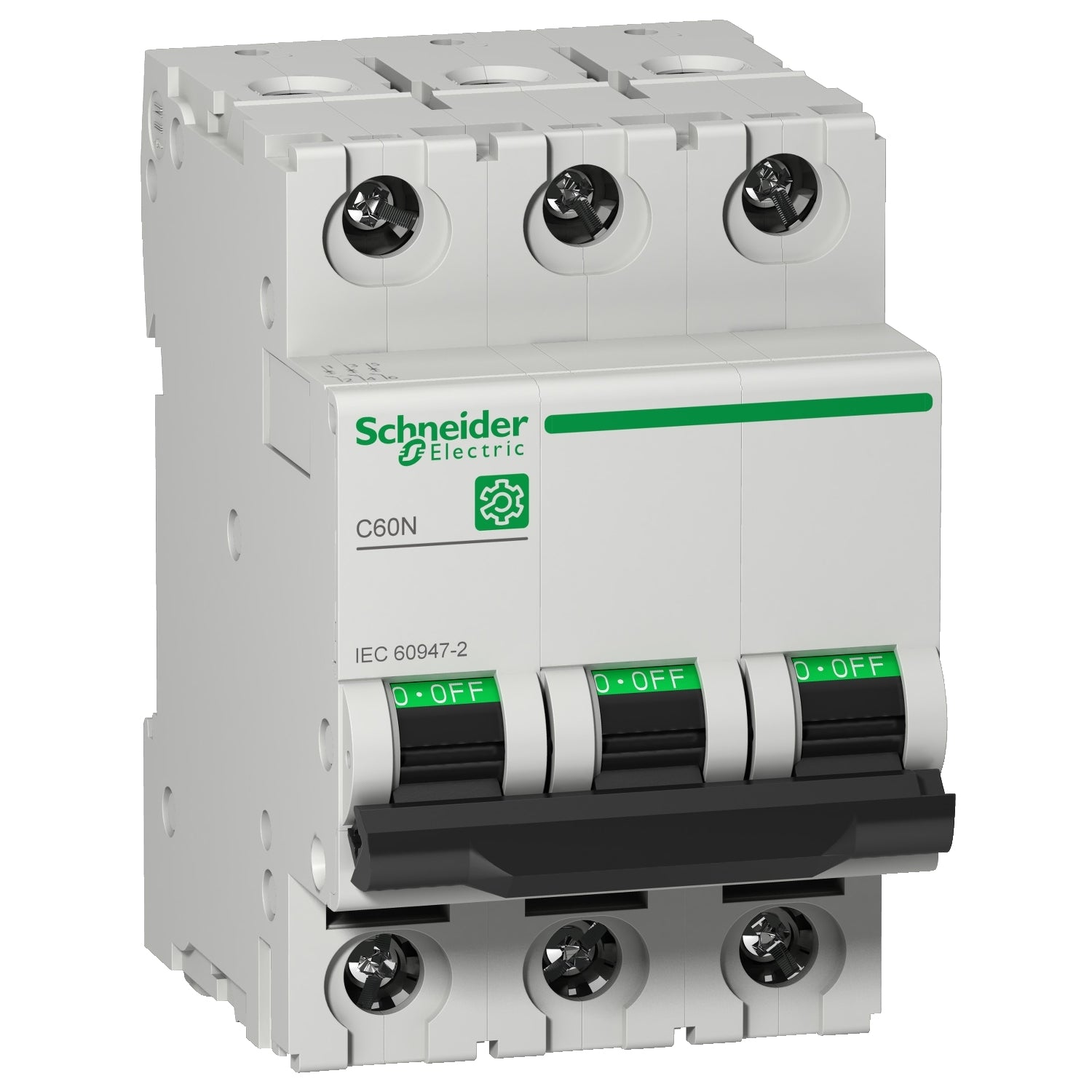

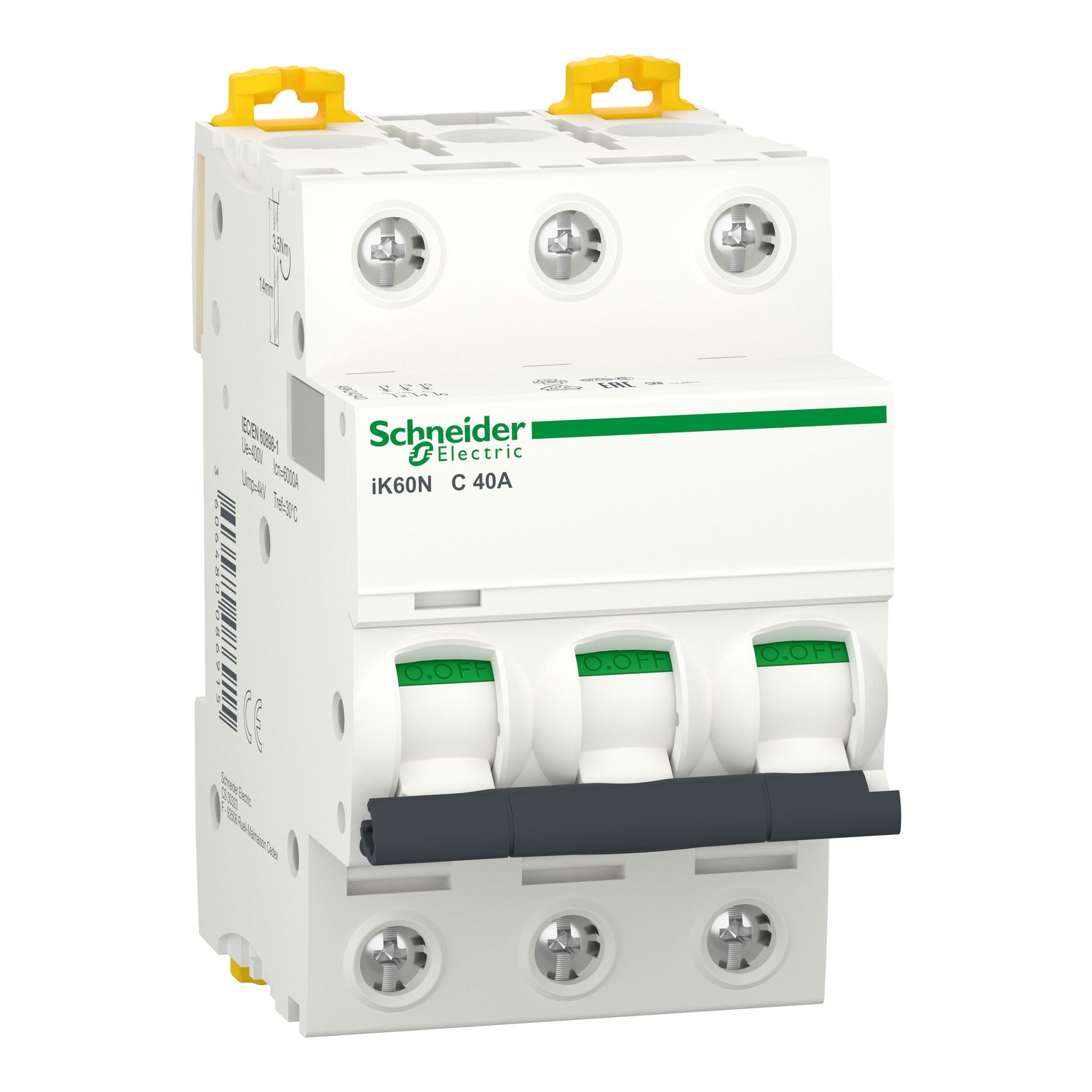

Un magnetotérmico tripolar es un interruptor automático diseñado para proteger simultáneamente las tres fases de un sistema trifásico. Este tipo de dispositivo se utiliza en instalaciones donde no existe conductor neutro o la carga funciona exclusivamente con tres fases, como ocurre en la mayoría de motores, bombas, compresores, maquinaria industrial y líneas de fuerza. Aunque forma parte de la categoría general de magnetotérmicos trifásicos, el modelo tripolar actúa únicamente sobre los tres conductores activos (L1, L2 y L3), garantizando un corte simultáneo y seguro ante cualquier anomalía.
El funcionamiento de un magnetotérmico tripolar 3P combina dos mecanismos internos:
- Protección térmica, que actúa frente a sobrecargas prolongadas.
- Protección magnética, capaz de reaccionar instantáneamente ante un cortocircuito.
Intensidad nomina (A) de un magnetotérmico tripolar
La intensidad nominal indica la corriente máxima que puede circular por cada fase sin provocar el disparo del automático tripolar. Dependiendo de la carga, es habitual encontrar magnetotérmicos tripolares de 10A, magnetotérmico 16 amperios, 20A, magnetotérmico 25 amperios, 32A, magnetotérmico 40 amperios, 50A, 63A o intensidades superiores para maquinaria más exigente.
Un calibre insuficiente provoca disparos frecuentes; uno excesivo puede dejar la instalación sin protección real.
Curvas de disparo de un magnetotérmico 3P
Las curvas de disparo definen el comportamiento del magnetotérmico tripolar ante corrientes de arranque:
- Curva B: Para cargas muy sensibles sin picos de arranque. Poco habitual en trifásico.
- Curva C: La más utilizada en instalaciones trifásicas estándar. Ideal para líneas generales, equipos de climatización y pequeñas máquinas.
- Curva D: Diseñada para soportar picos de arranque elevados, como los generados por motores trifásicos, bombas, compresores o transformadores. Muy habitual en entornos industriales.
- Curva MA: La curva MA es la más importante en aplicaciones industriales puras, ya que:
- No incorpora protección térmica (solo magnética).
- Permite picos muy altos en el arranque del motor sin disparos innecesarios.
- Se combina con relés térmicos o protecciones externas.
Un magnetotérmico tripolar curva MA es el preferido para motores trifásicos grandes o arrancadores directos, ya que evita cortes durante el arranque mientras protege frente a cortocircuitos.
Poder de corte (kA) de un automático 3P
En magnetotérmicos trifásicos, donde la potencia es mayor, se requieren poderes de corte más elevados:
Un poder de corte insuficiente supone un riesgo grave para la instalación.
Aplicaciones típicas del magnetotérmico tripolar
- Motores trifásicos (con curvas C, D o MA)
- Bombas y compresores
- Maquinaria industrial
- Sistemas de ventilación industrial
- Líneas de fuerza
- Cuadros eléctricos de naves o talleres
El magnetotérmico tripolar asegura que, ante cualquier fallo, las tres fases se desconecten simultáneamente, protegiendo tanto el equipo como a los operarios.
