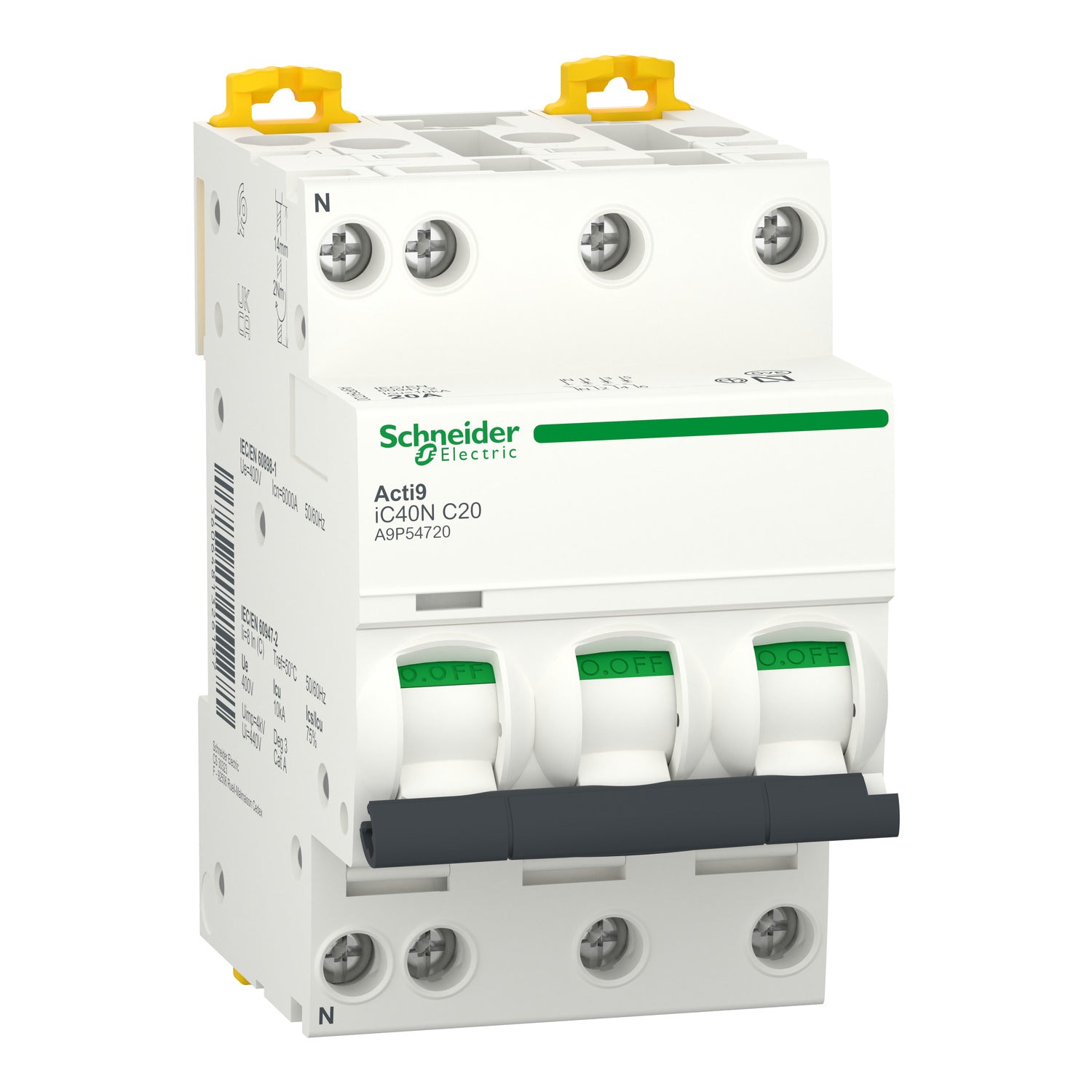

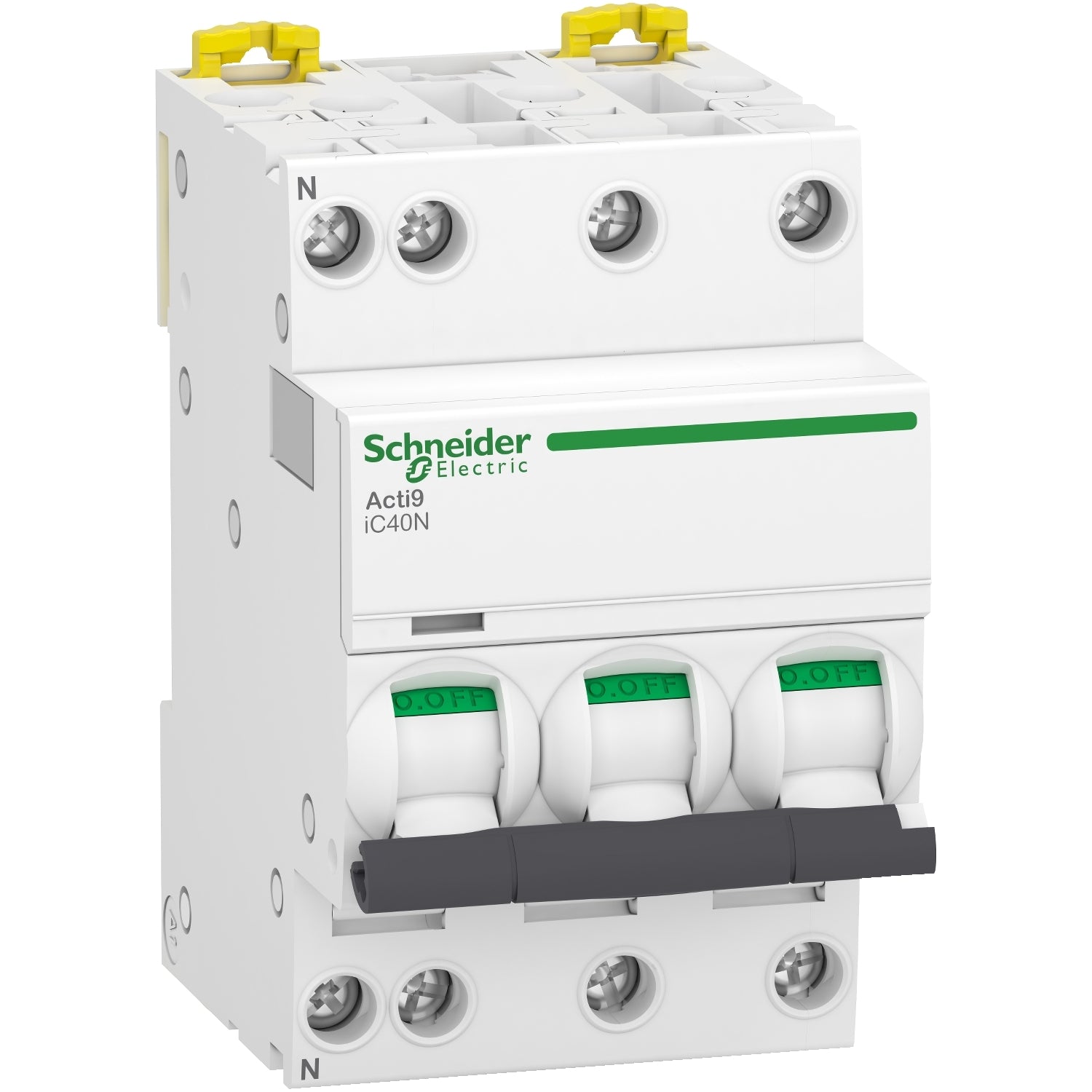

Un magnetotérmico 3P+N es un interruptor automático diseñado para proteger instalaciones trifásicas que incluyen tres fases y un conductor neutro. A diferencia de los magnetotérmicos tripolares (3P), que solo actúan sobre las tres fases, los 3P+N desconectan cuatro polos al detectar una sobrecarga o un cortocircuito, garantizando un aislamiento completo del sistema trifásico.
Los magnetotérmicos trifásicos 3P+N son especialmente relevantes en instalaciones donde parte de la carga es trifásica y otra monofásica (a través del neutro), como ocurre en:
- Cuadros eléctricos de naves industriales
- Instalaciones terciarias
- Sistemas de distribución con cargas mixtas
- Iluminación trifásica
- Equipos electrónicos que requieren neutro estabilizado
- Maquinaria con componentes monofásicos internos
Los automáticos 3P+N aseguran que tanto las tres fases como el neutro se desconecten simultáneamente, evitando desequilibrios, tensiones residuales y retornos peligrosos.
Intensidad nominal (A) de un magnetotérmico 3P+N
La intensidad nominal determina la corriente máxima que soporta el magnetotérmico sin dispararse. En magnetotérmicos 3P+N se utilizan intensidades como 10A, magnetotérmico 16 amperios, 20A, magnetotérmico 25 amperios, 32A, magnetotérmico 40 amperios, 50A, 63A o superiores, según la potencia de la instalación.
Una selección incorrecta puede generar disparos constantes o dejar la instalación sin protección real.
Curvas de disparo de un interruptor magnetotérmico 3P+N
Las curvas de disparo definen la reacción del magnetotérmico 3P+N ante picos de corriente:
- Curva C → la más utilizada en instalaciones trifásicas con neutro. Adecuada para cargas generales..
- Curva D → ara motores trifásicos con fuertes picos de arranque, bombas o compresores.
Poder de corte (kA) de un automático 3P+N
En magnetotérmicos trifásicos, donde la potencia disponible es alta, se recomiendan poderes de corte de:
- 10 kA → cuadros secundarios
- 15 kA → industria ligera
- 25 kA o más → cuadros principales o entornos de alta potencia
El poder de corte debe ser igual o superior al Icc del punto de instalación.
Principales aplicaciones de un magnetotérmico 3P+N
Los automáticos 3P+N son imprescindibles en:
- Redes trifásicas con neutro
- Distribución eléctrica industrial
- Maquinaria con electrónica monofásica interna
- Sistemas trifásicos equilibrados y desequilibrados
- Tableros generales de baja tensión
Gracias a su diseño, el magnetotérmico 3P+N asegura una protección completa, equilibrada y segura en cualquier cuadro eléctrico con instalación trifásica.
