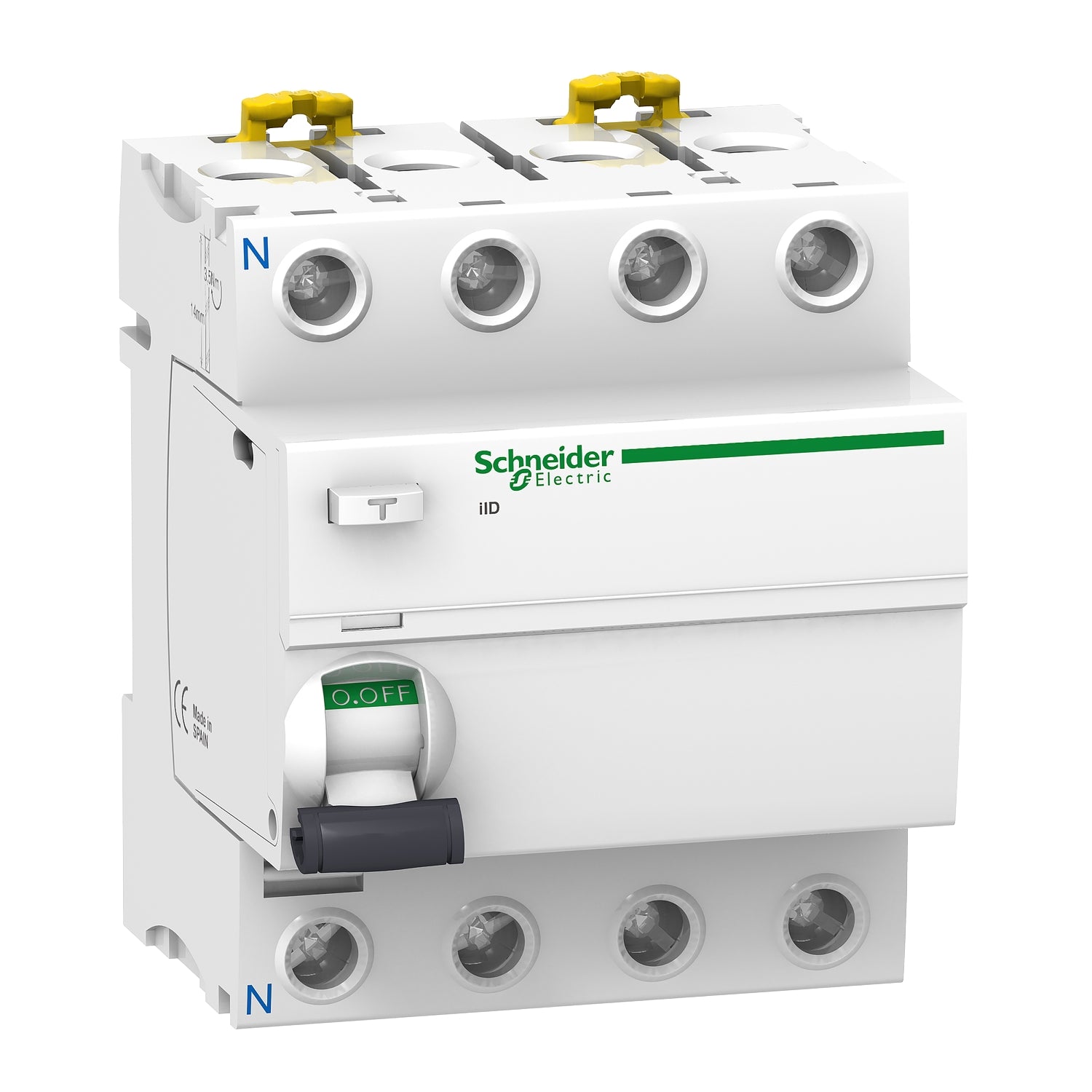

Un diferencial tetrapolar (también conocido como interruptor diferencial 4P, diferencial 4 polos o RCCB 4P) es un dispositivo diseñado para proteger instalaciones trifásicas con neutro (3P+N). Su función es desconectar automáticamente las tres fases y el neutro cuando detecta una fuga de corriente a tierra, evitando riesgos para las personas y daños en la instalación eléctrica.
A diferencia de los diferenciales bipolares, el diferencial tetrapolar actúa simultáneamente sobre los cuatro conductores del sistema trifásico, garantizando un aislamiento completo del circuito en caso de fallo. Esta protección es imprescindible en cuadros eléctricos industriales, instalaciones comerciales, centros de transformación, maquinaria trifásica o cualquier sistema donde circulen corrientes desequilibradas.
Intensidad nominal (A) de un diferencial tetrapolar
Los diferenciales tetrapolares se seleccionan en función de la corriente máxima del circuito. Nuestra gama incluye intensidades de 25 A, diferencial 40 amperios, 63 A, 80 A, 100 A y 125 A, lo que permite cubrir desde pequeñas derivaciones trifásicas hasta grandes cargas industriales. Es fundamental coordinar la intensidad nominal del diferencial 4P con la del interruptor magnetotérmico que lo protege.
Sensibilidad (IΔn) de un diferencial tetrapolar
La sensibilidad determina el nivel de fuga necesario para que el dispositivo actúe:
- 30 mA: protección de personas.
- 100–300 mA: protección contra incendios o líneas con riesgo de fugas moderadas.
- 500 mA: protección industrial o subcuadros donde se necesita mayor selectividad.
La normativa establece que ciertos usos requieren necesariamente 30 mA, especialmente cuando existe interacción directa con usuarios.
Tipos de diferencial 4P (AC, A, SUPERINMUNIZADO)
- Tipo AC: detecta fugas alternas senoidales. Adecuado para cargas puramente resistivas.
- Tipo A: detecta corrientes alternas y pulsantes de corriente continua. Recomendado en maquinaria moderna, variadores o cargas electrónicas.
- Diferencial SUPERINMUNIZADO (A-SI / B-SI): especialmente diseñado para entornos con armónicos, variadores de frecuencia, cables largos o perturbaciones que producen disparos falsos. Imprescindible en industria y cuadros complejos.
Aplicaciones del diferencial 4 polos
Los interruptores diferenciales 4P se utilizan en:
- Alimentación trifásica de maquinaria industrial.
- Cuadros generales trifásicos en comercios y naves.
- Variadores, motores, ascensores, climatización industrial.
- Centros de control y automatización.
- Sistemas 3P+N donde se requiere protección simultánea de todas las fases.
Su instalación debe realizarse en carril DIN, situándose aguas arriba de los magnetotérmicos trifásicos que protegen cada circuito.
En instalaciones donde además se prioriza la continuidad de suministro, puede valorarse también un diferencial rearmable.
En definitiva, un diferencial tetrapolar garantiza una protección completa, estable y fiable en instalaciones trifásicas con neutro. Con la combinación adecuada de intensidad, sensibilidad y tipo, es posible adaptar el dispositivo a cualquier entorno profesional o industrial. Nuestra gama con stock inmediato y entrega en 24h permite seleccionar el interruptor diferencial tetrapolar perfecto para cada aplicación.
