Un interruptor seccionador es un dispositivo destinado al corte visible y al aislamiento eléctrico seguro de un circuito. Su función principal no es proteger frente a sobrecargas o cortocircuitos, sino garantizar que una parte de la instalación quede completamente desconectada de la fuente de alimentación para permitir trabajos de mantenimiento, reparación o intervención con total seguridad. Por este motivo, el interruptor seccionador es un elemento obligatorio en muchas instalaciones industriales, cuadros de mando, maquinaria y sistemas fotovoltaicos.
A diferencia de un magnetotérmico o un disyuntor, el interruptor seccionador no actúa automáticamente ante fallos, sino que se acciona de forma manual o mecánica. Su gran ventaja es que proporciona un aislamiento físico y visible, lo que permite al operario verificar que el circuito está realmente desconectado antes de intervenir.
¿Qué hace un interruptor seccionador y por qué es esencial en seguridad eléctrica?
El interruptor seccionador permite abrir el circuito y mantenerlo en una posición estable de apertura. En muchos modelos, la posición abierta es visible o bloqueable mediante candado, lo que evita reconexiones accidentales. Esta función es clave para cumplir normativas de seguridad laboral y procedimientos de bloqueo y etiquetado (LOTO).
Los seccionadores se utilizan habitualmente como interruptor general de máquina, interruptor de mantenimiento o punto de corte principal en cuadros eléctricos industriales.
Diferencia entre interruptor, seccionador y magnetotérmico
Aunque a menudo se confunden, estos dispositivos tienen funciones distintas:
- Interruptor seccionador: aísla el circuito de forma segura. No protege.
- Magnetotérmico o disyuntor: protege contra sobrecargas y cortocircuitos.
- Interruptor automático: combina maniobra y protección.
En muchas instalaciones, el seccionador se instala aguas arriba de los dispositivos de protección para garantizar un corte total durante el mantenimiento.
En aplicaciones de motor, esta maniobra suele complementarse con guardamotores para aportar protección específica.
Tipos de interruptor seccionador según aplicación
Existen varios tipos de interruptores seccionadores, y elegir el adecuado depende del uso previsto:

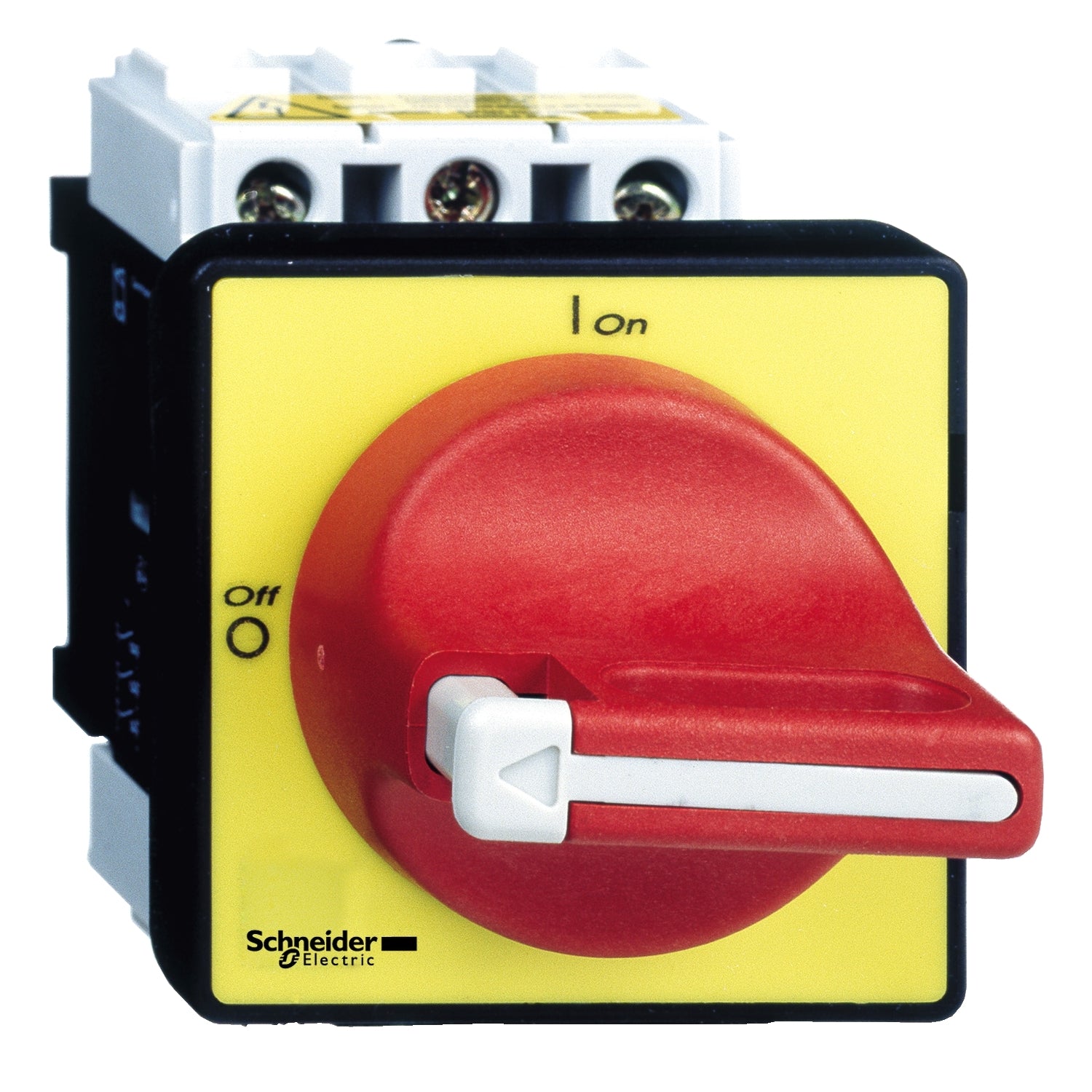

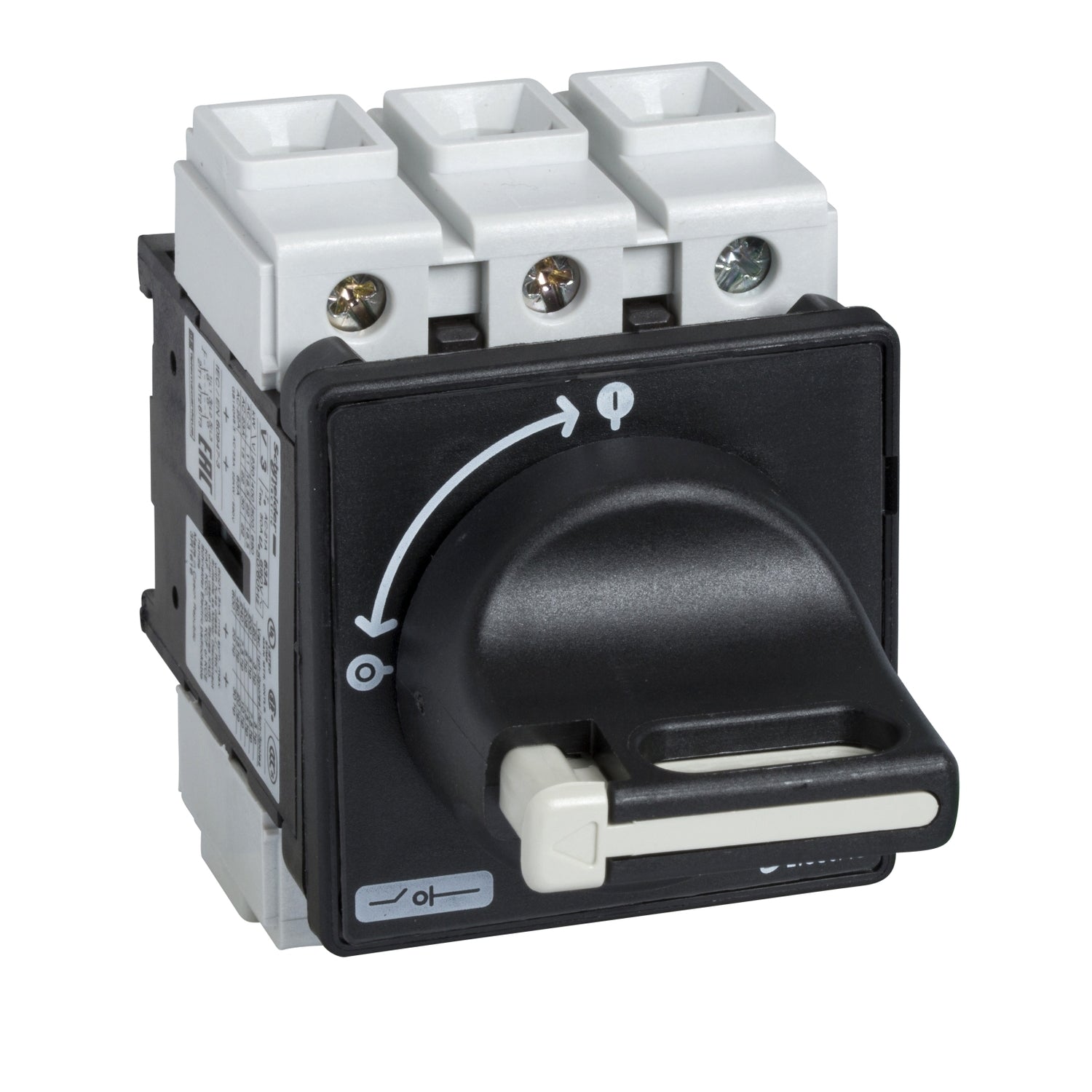

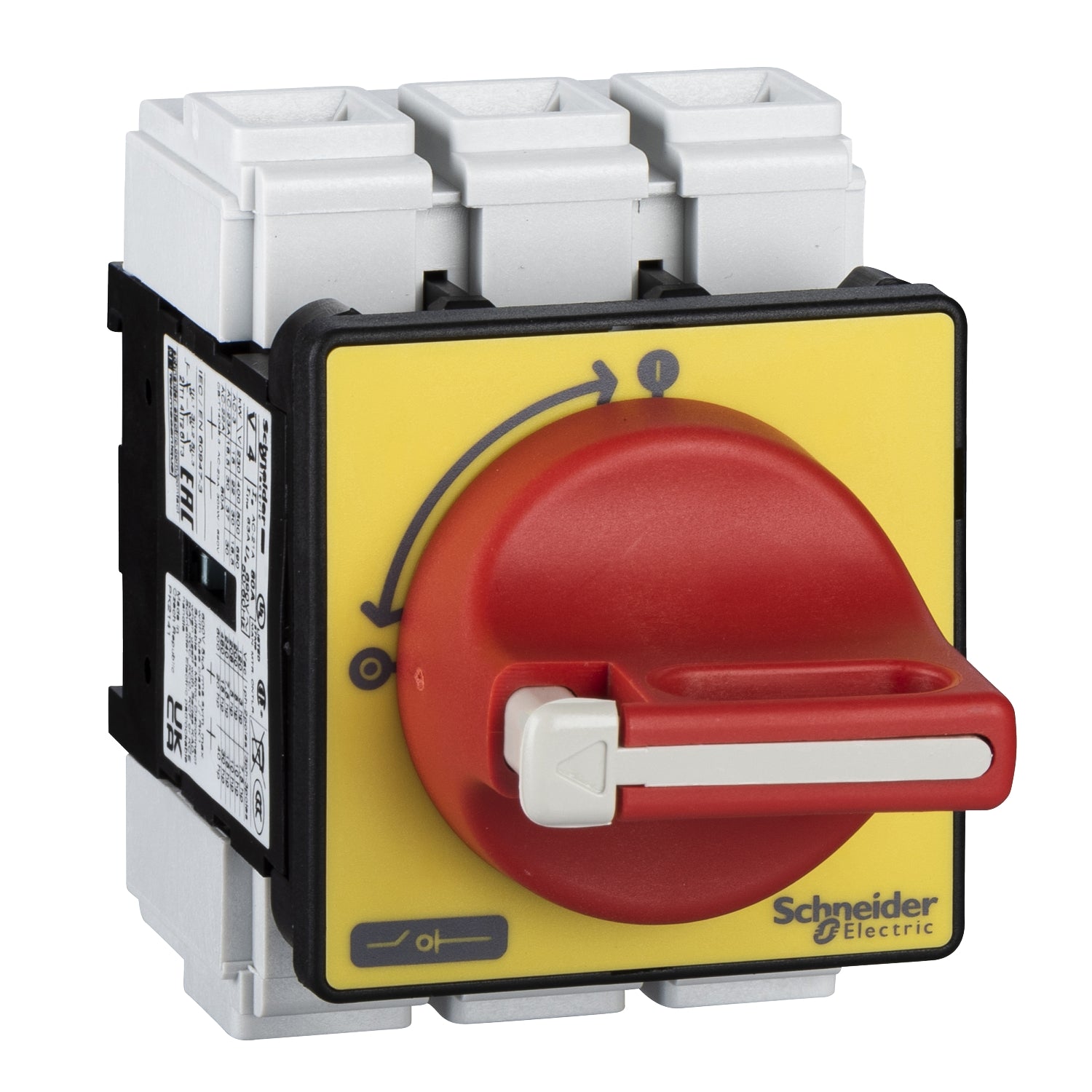

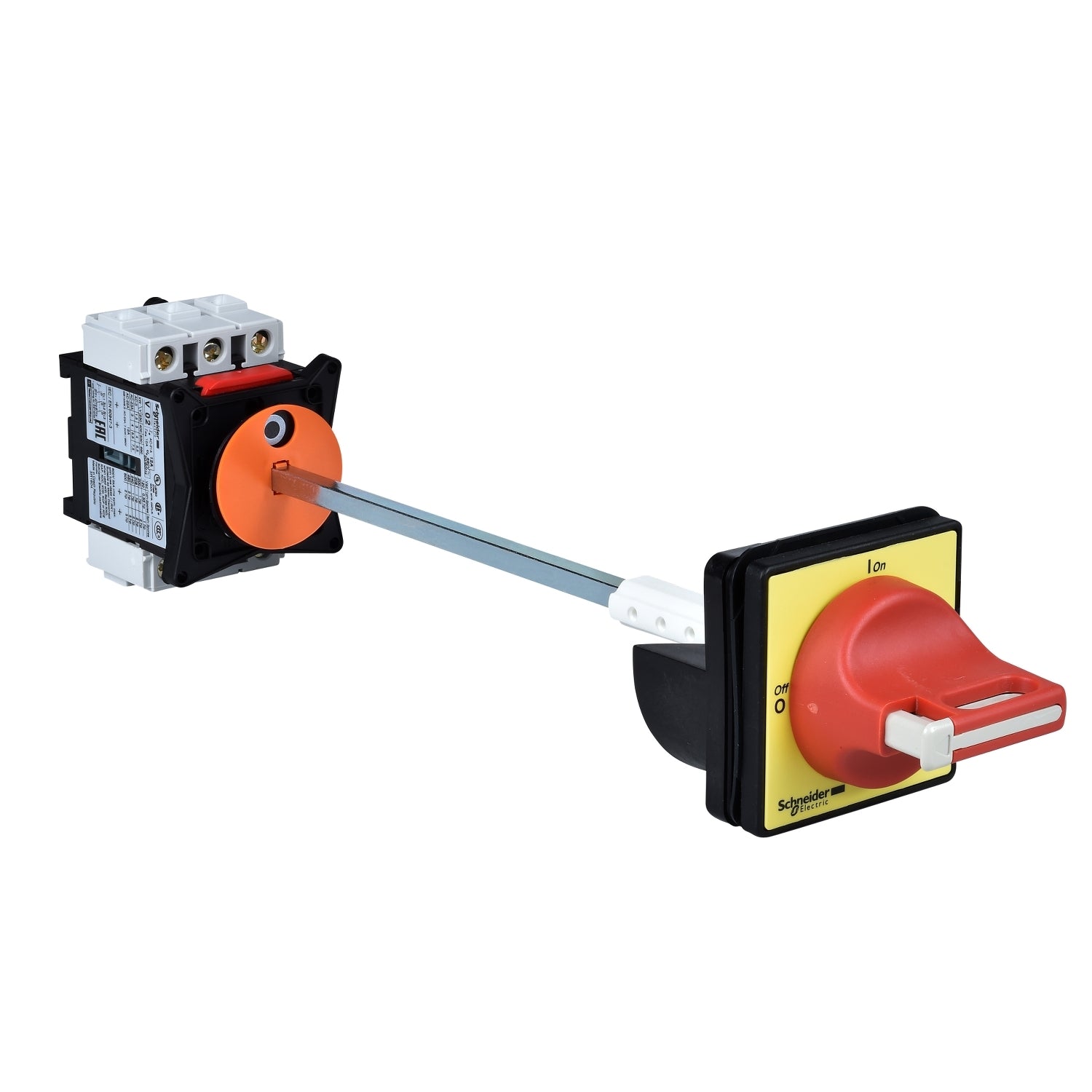

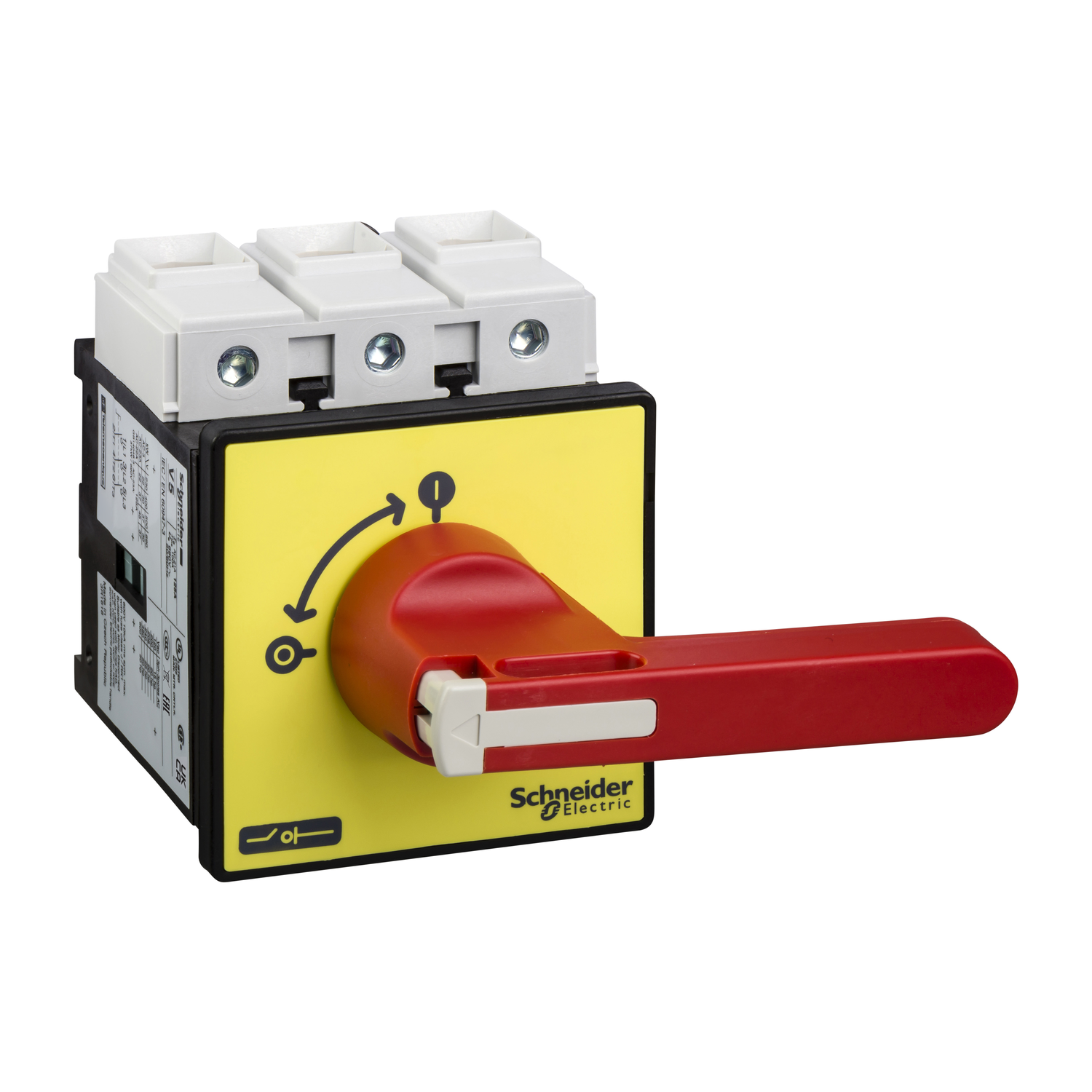

Interruptor seccionador rotativo

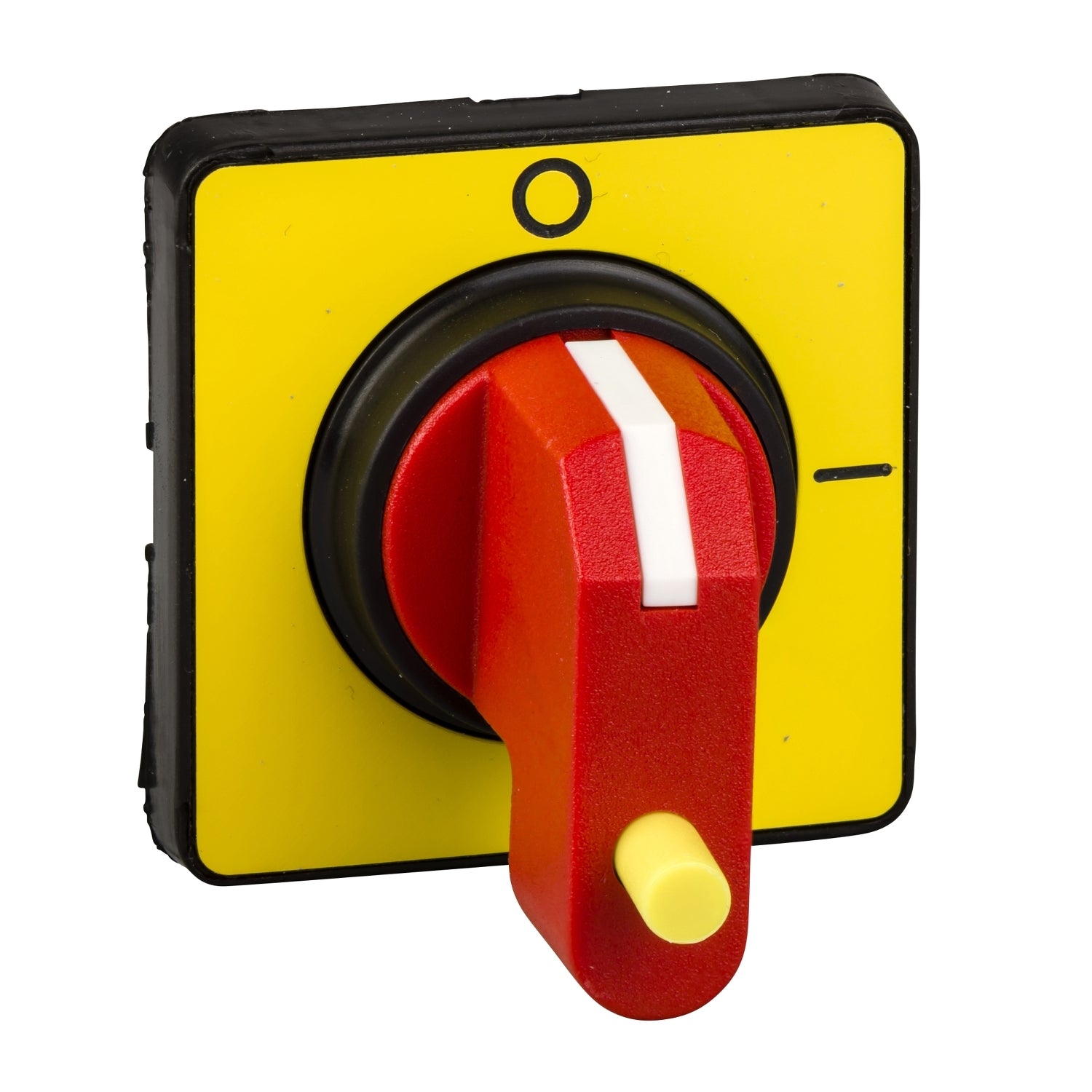

Muy común en maquinaria industrial. Incorpora maneta frontal, posiciones ON/OFF claras y posibilidad de enclavamiento con candado.

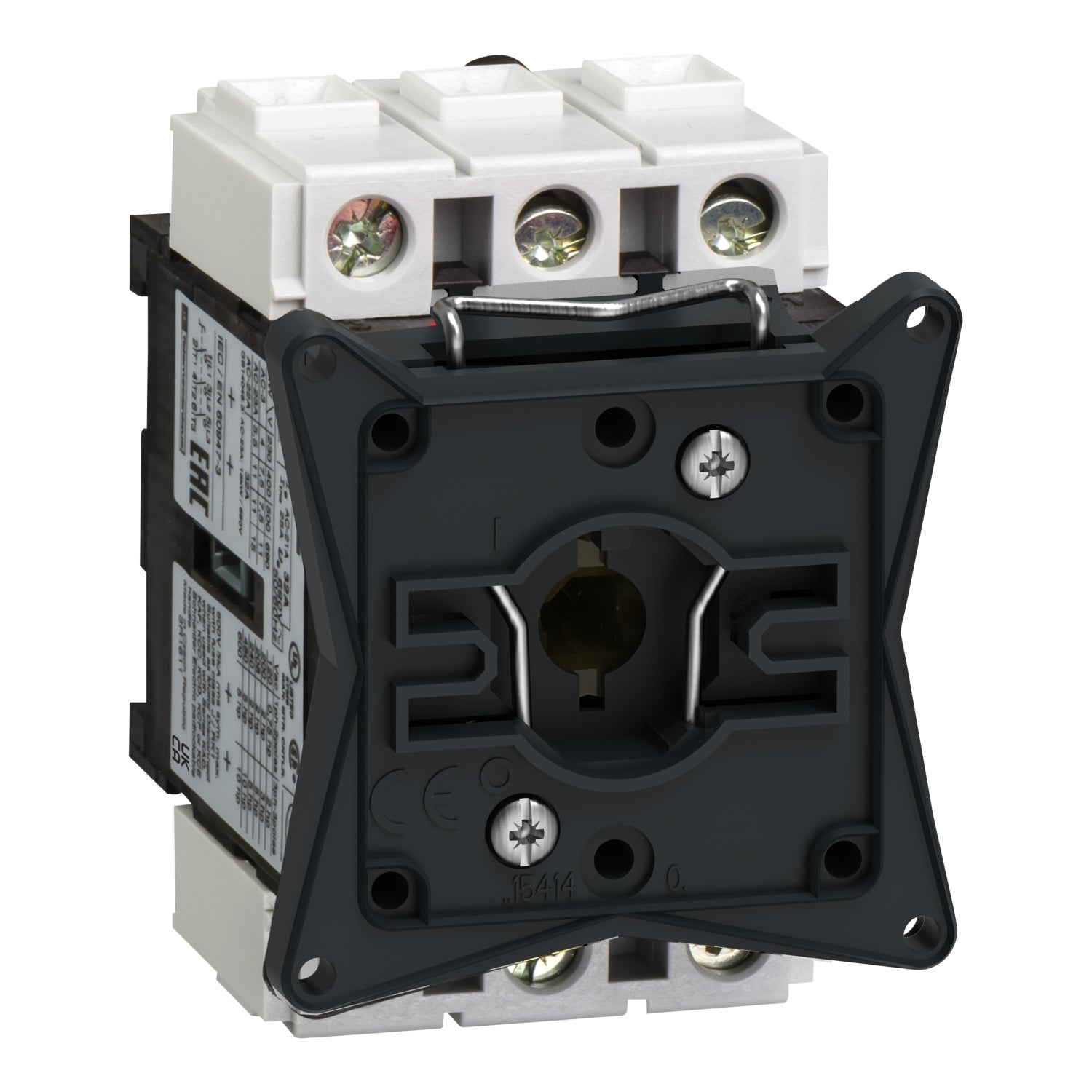

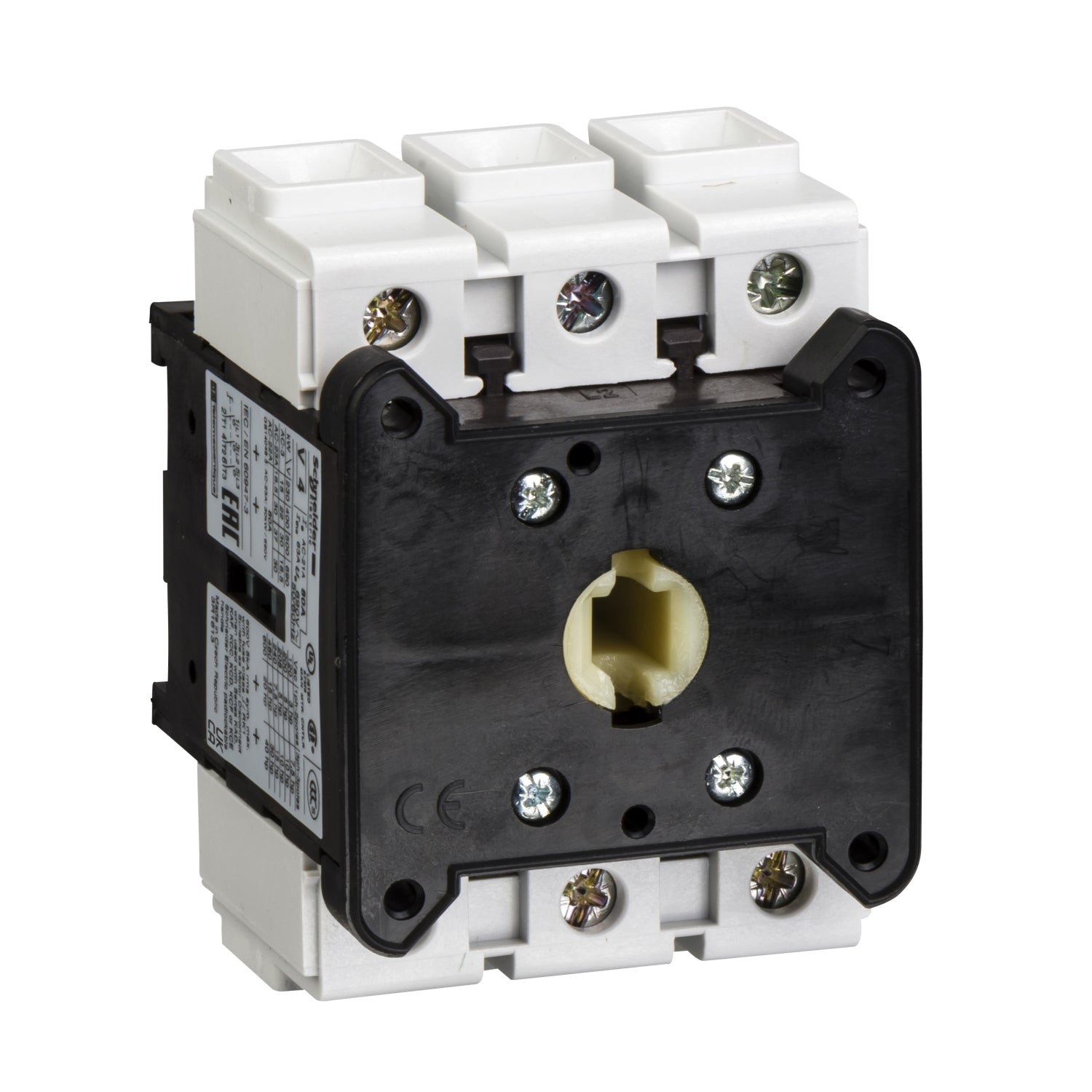

Interruptor seccionador trifásico
Diseñado para instalaciones de potencia. Permite el corte simultáneo de las tres fases, garantizando un aislamiento completo.

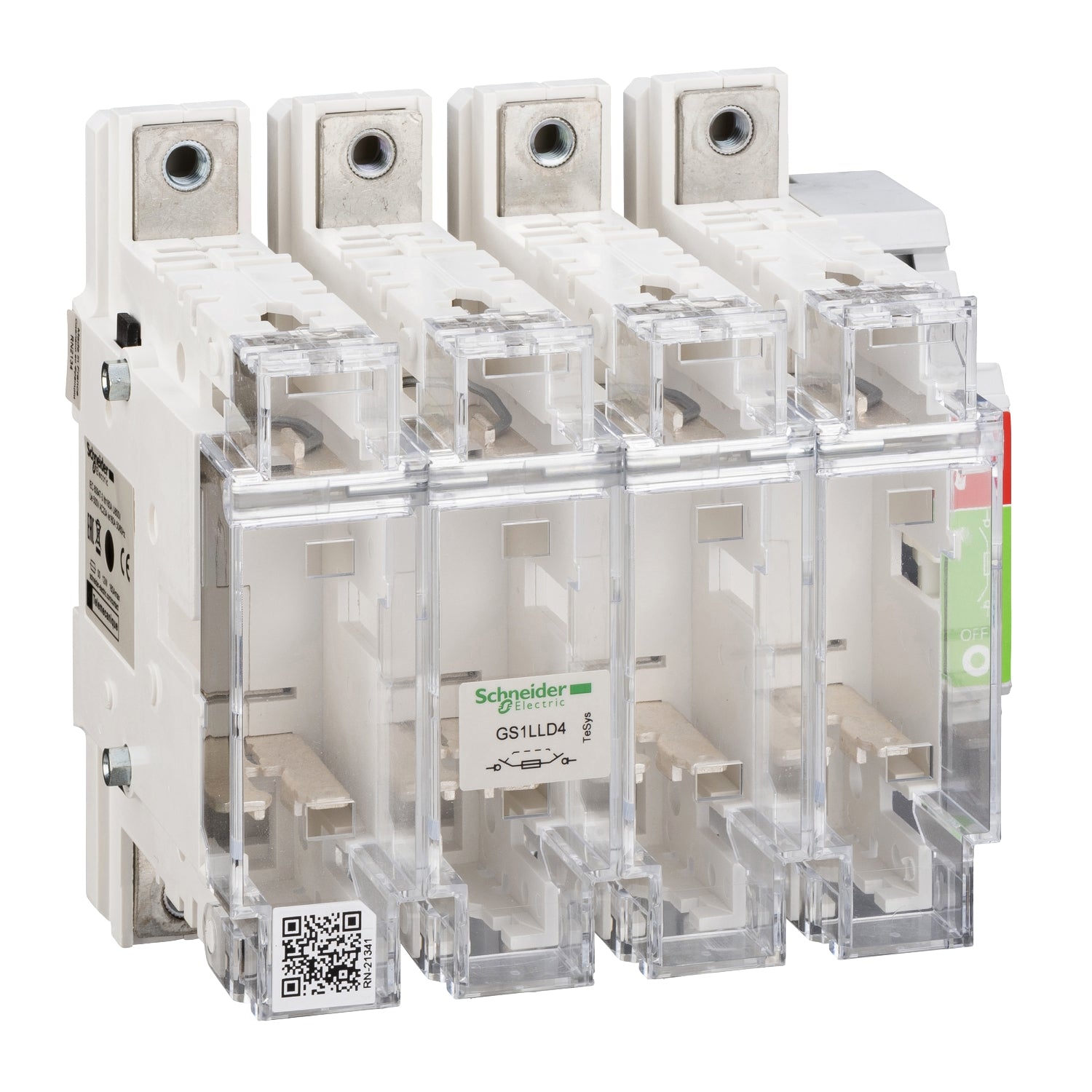

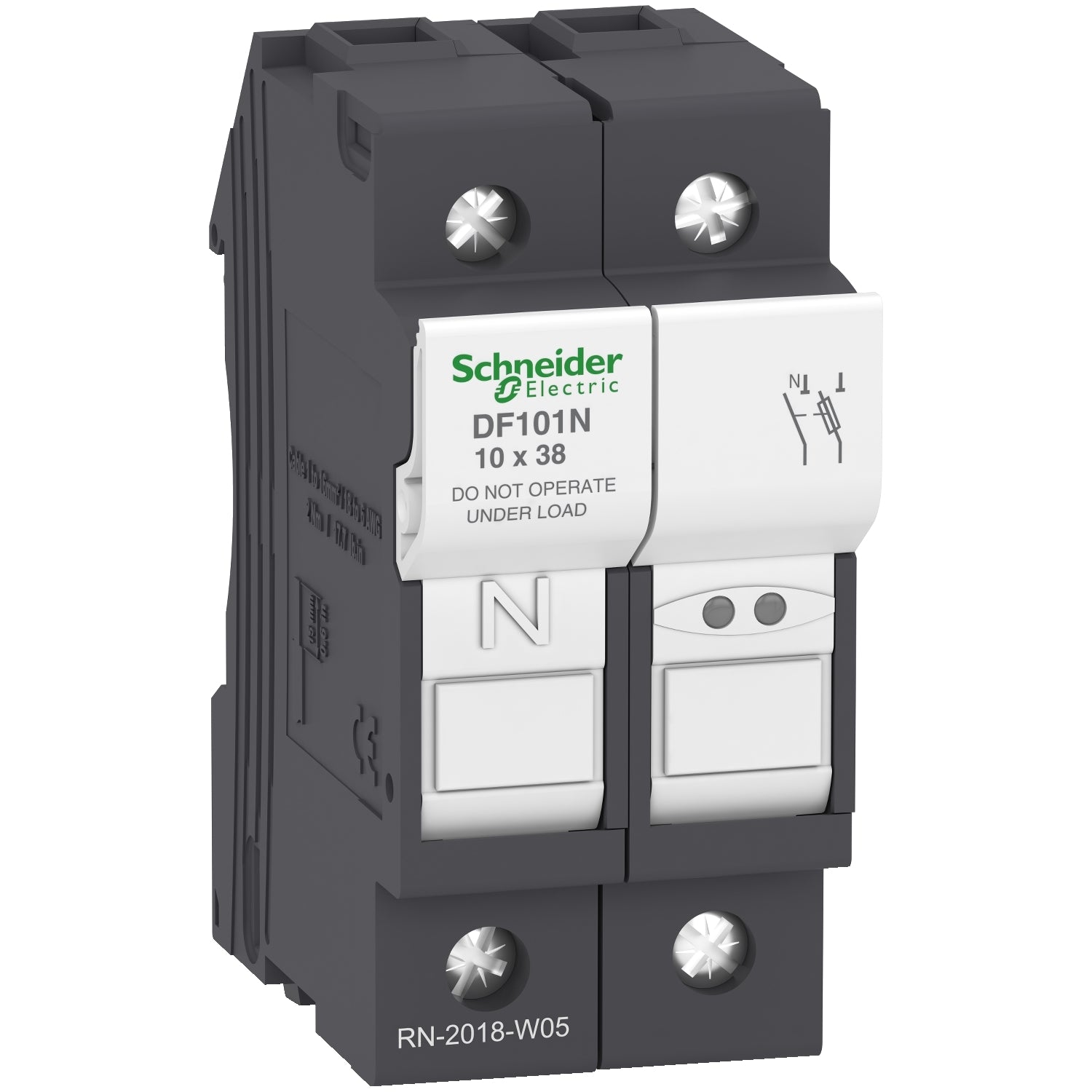

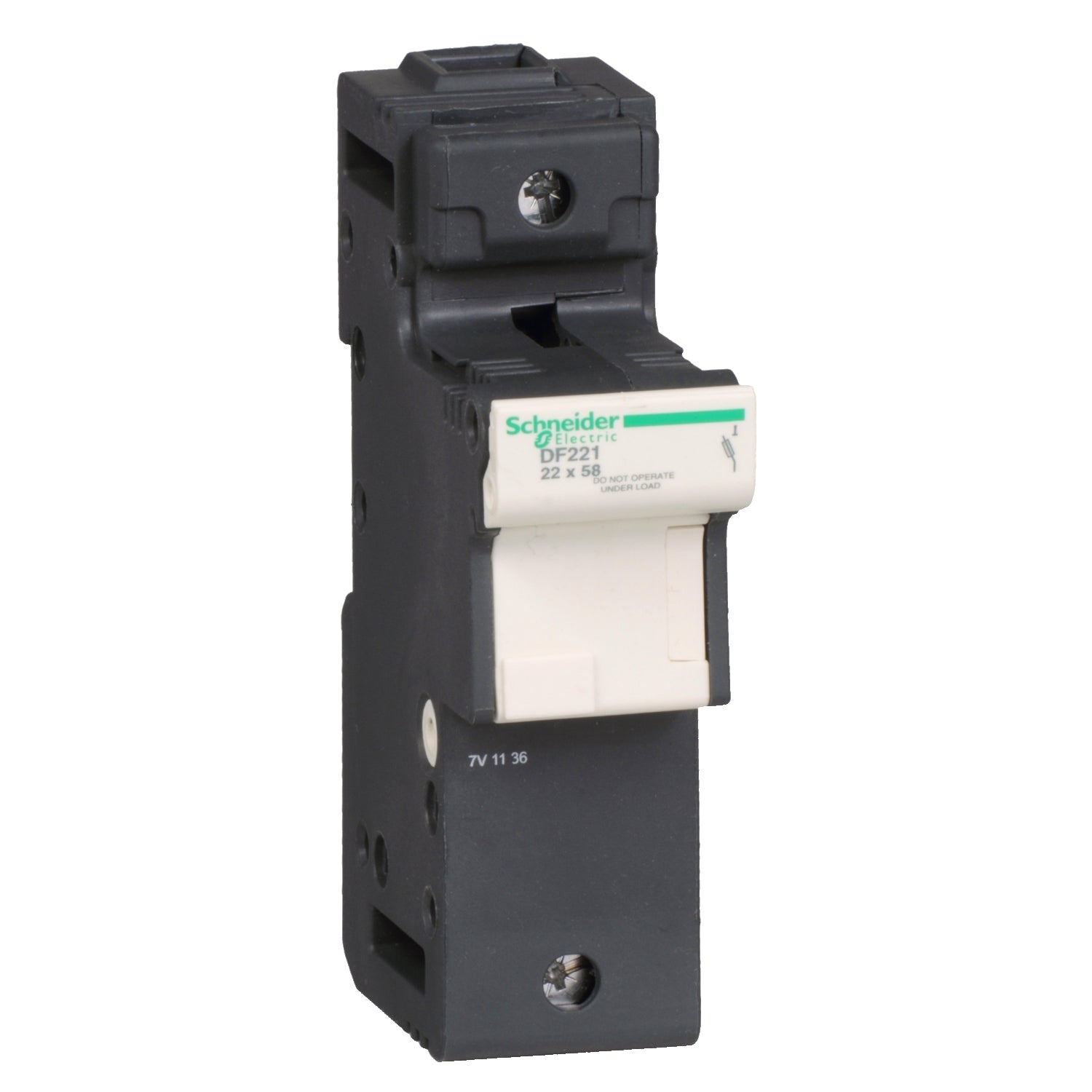

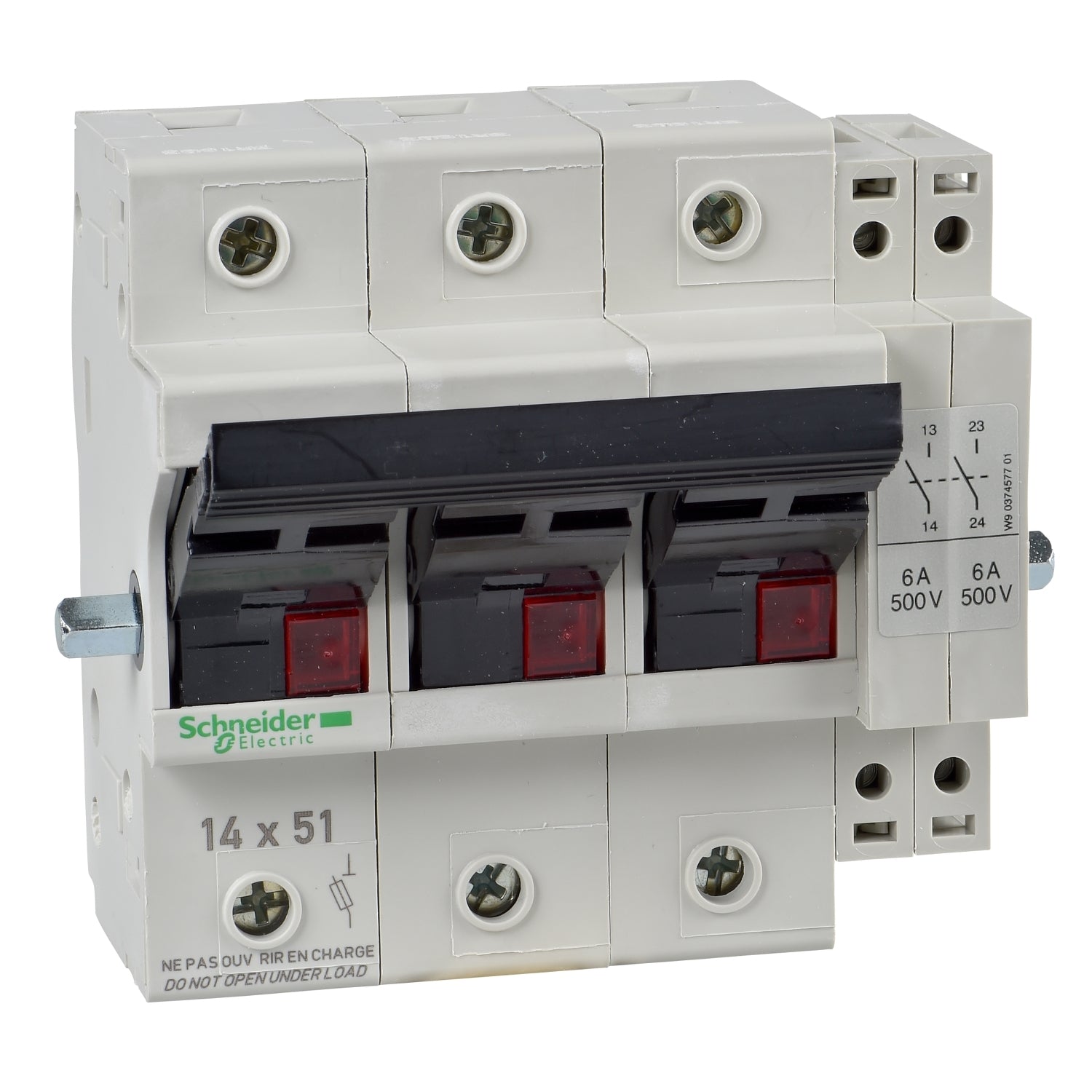

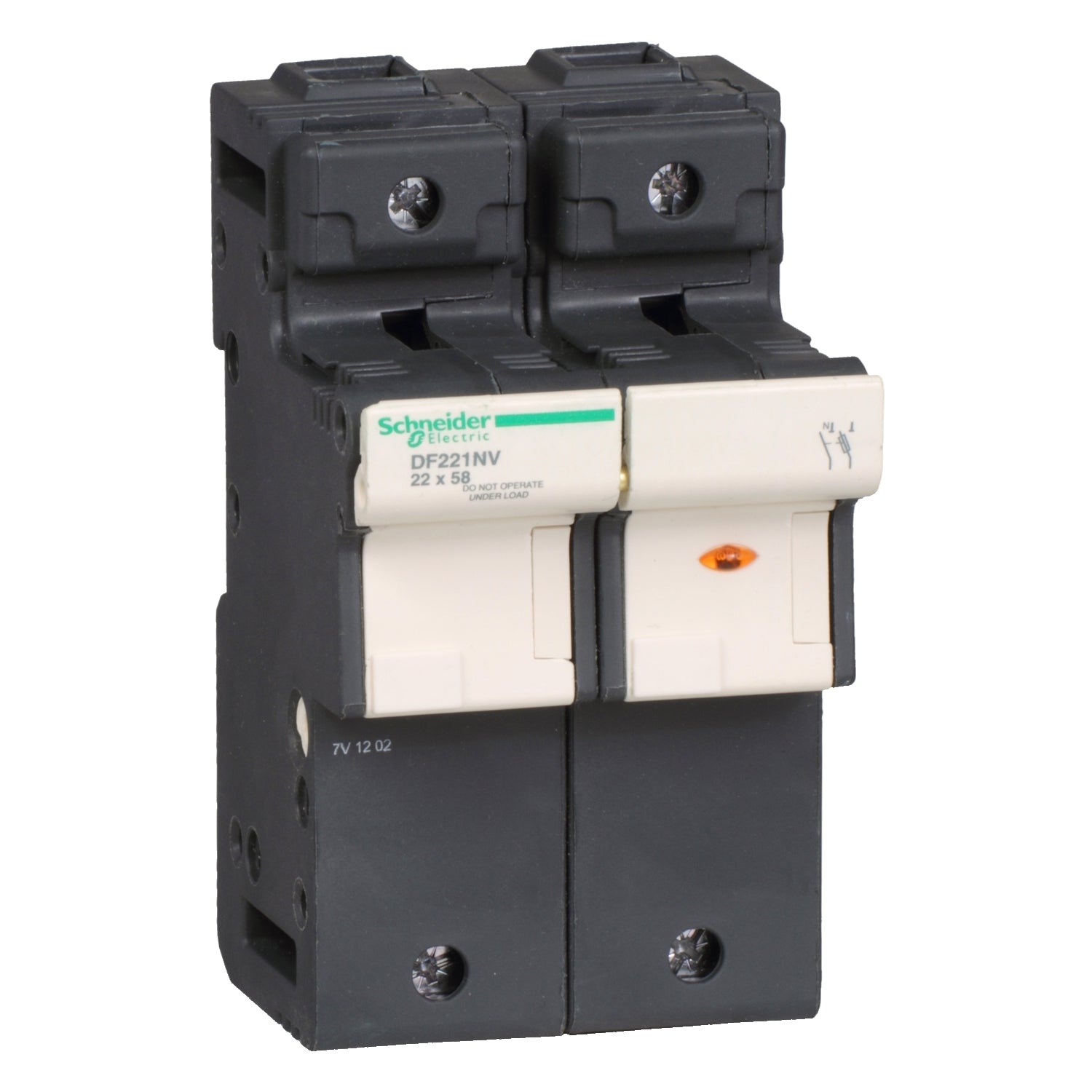

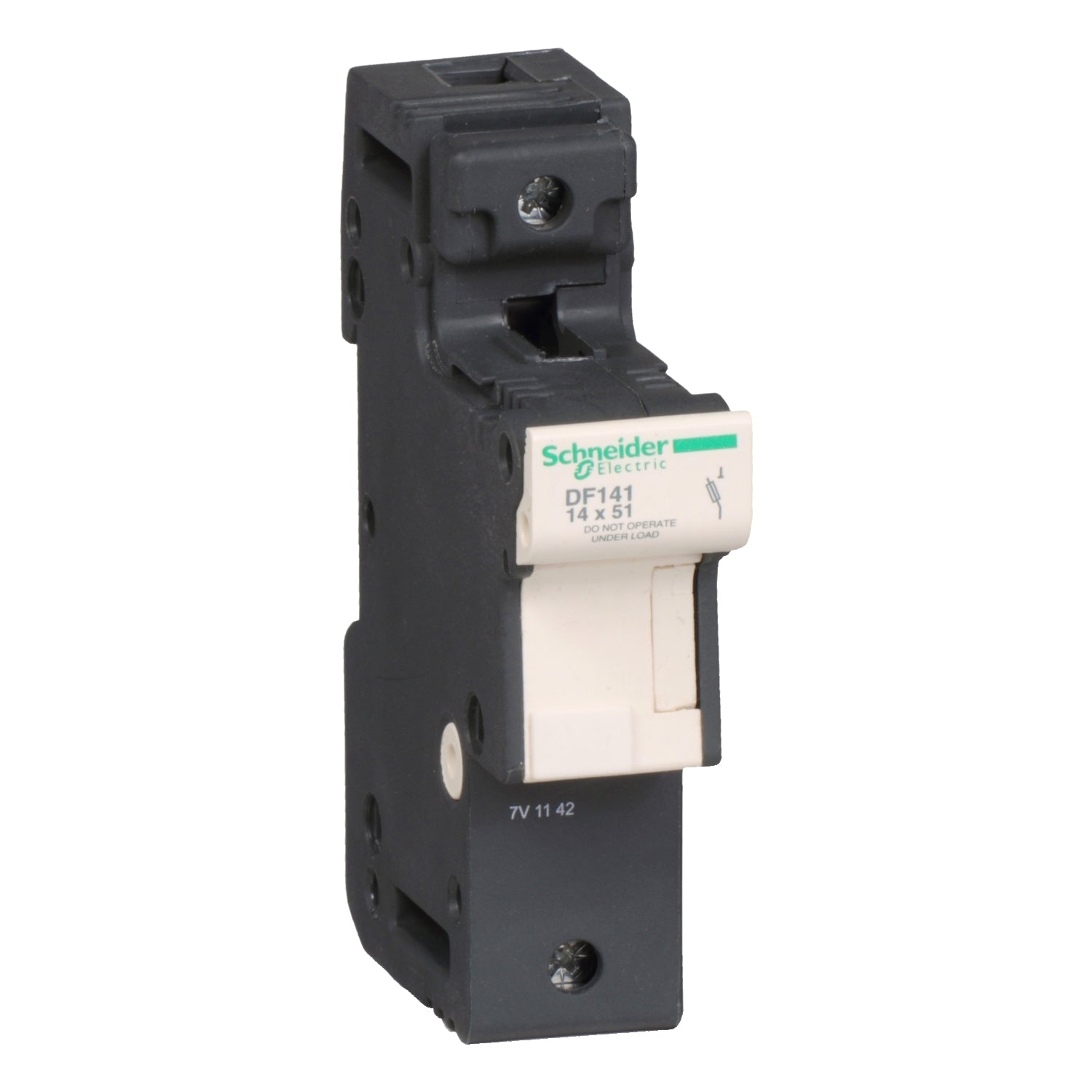

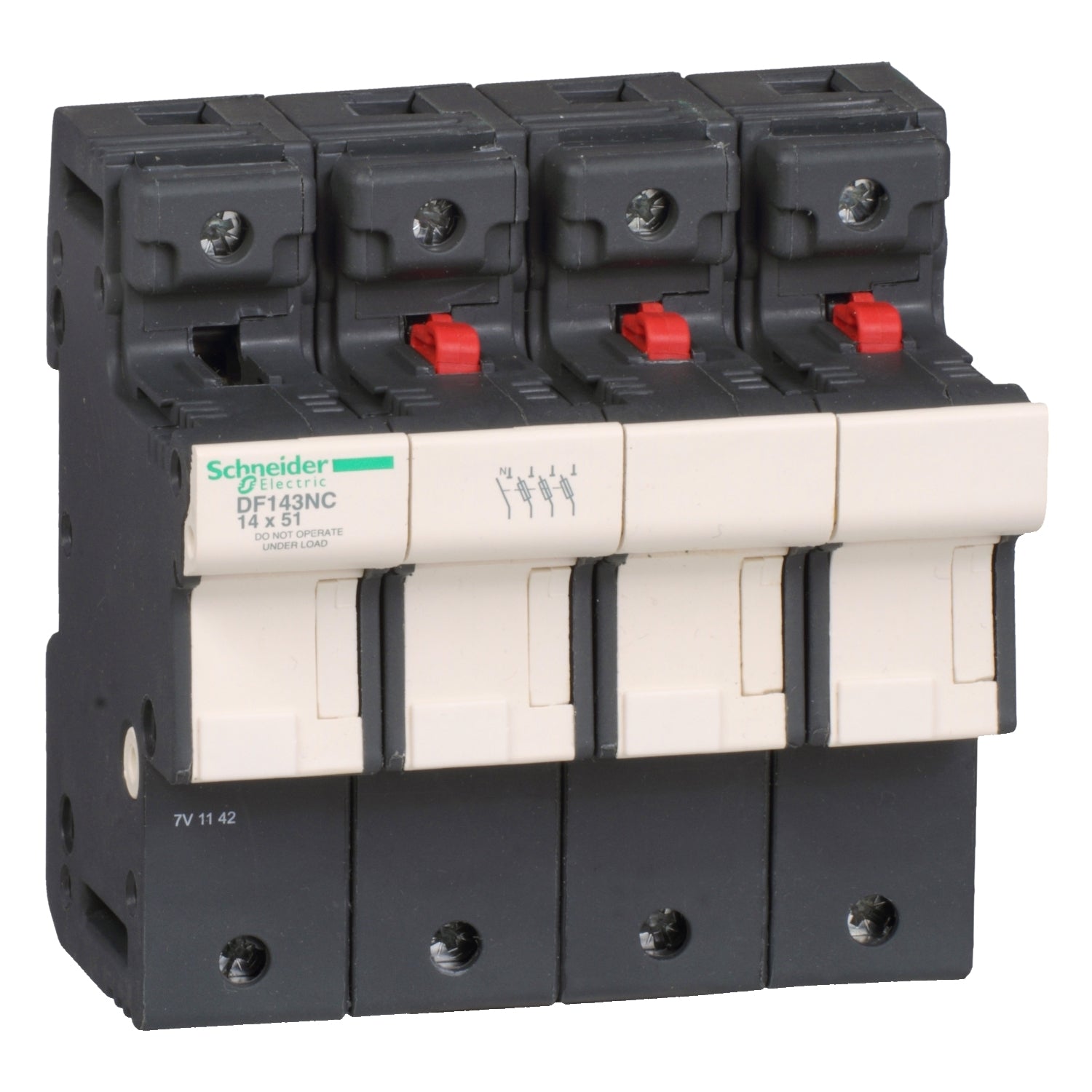

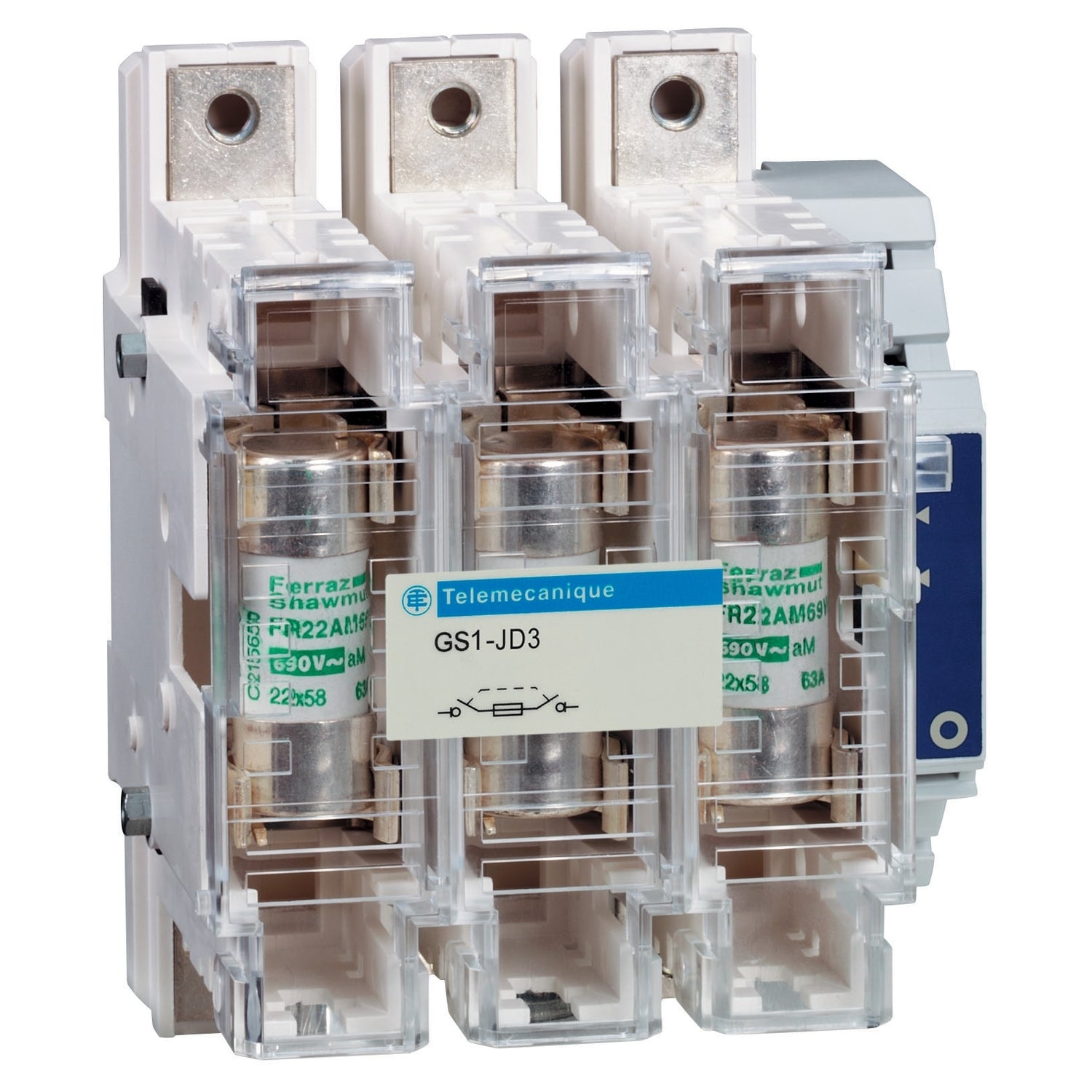

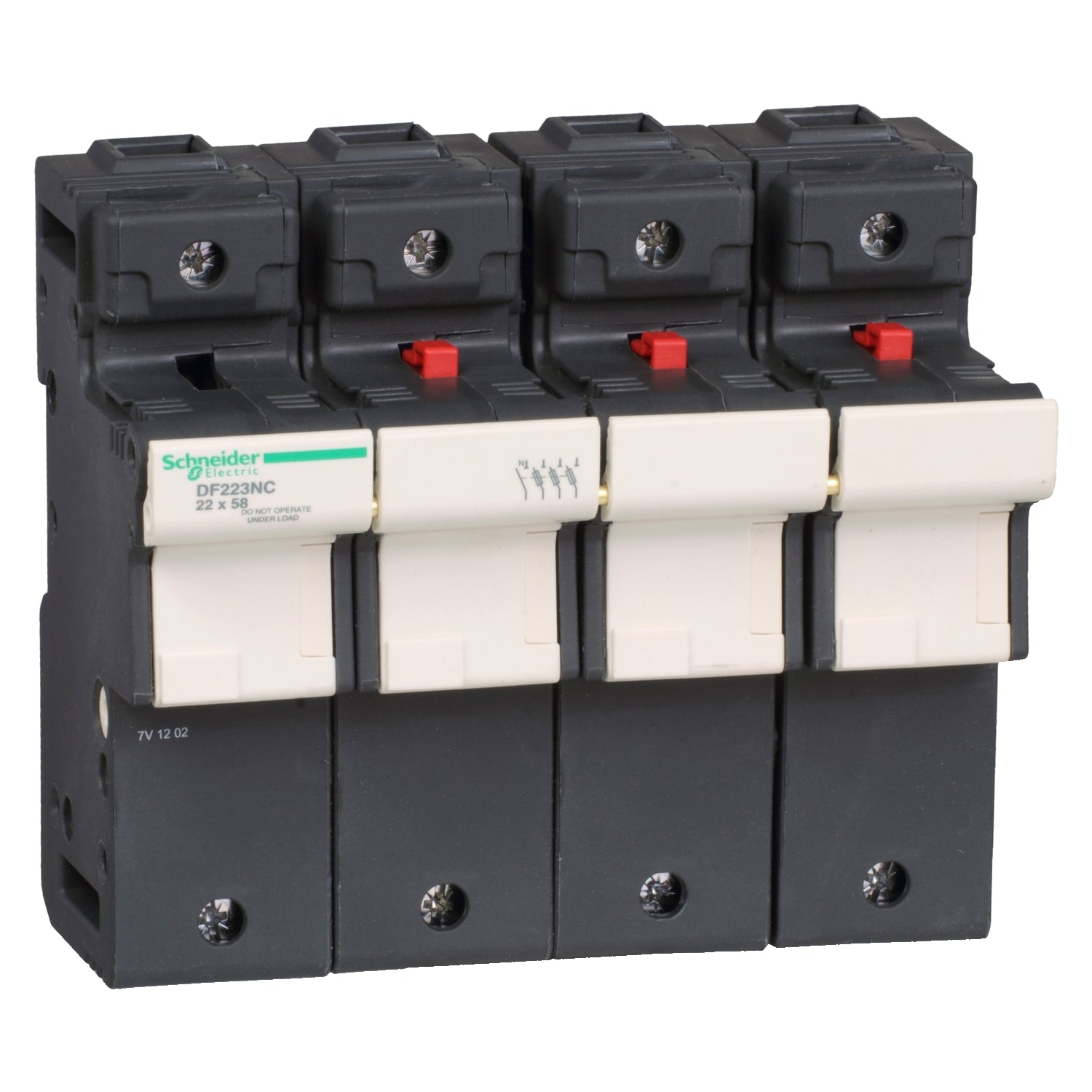

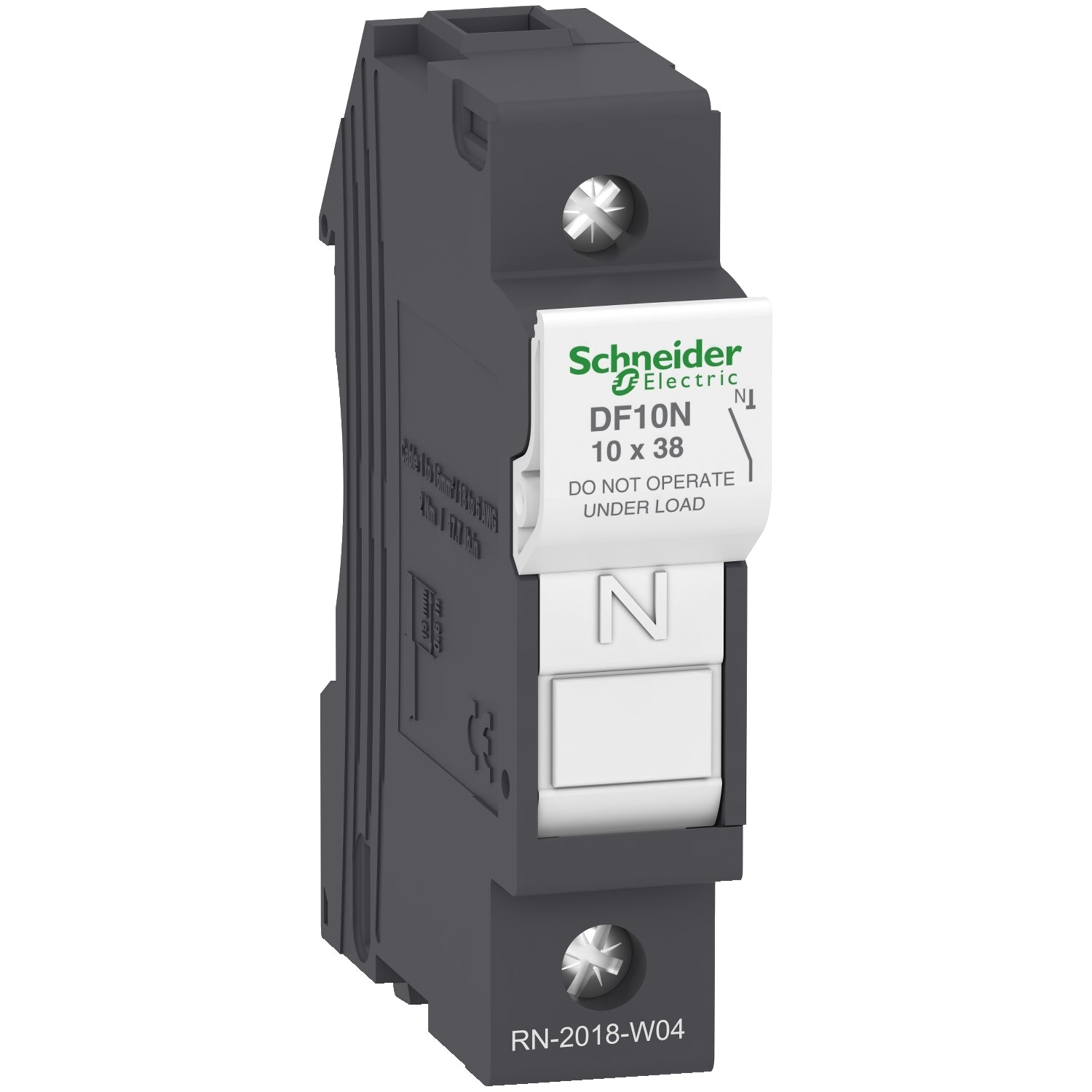

Interruptor seccionador con fusibles (portafusibles)
Combina la función de seccionamiento con protección mediante fusibles. Muy usado en líneas de potencia, motores y contactores en cuadros industriales.
Interruptor seccionador para fotovoltaica
Preparado para corte en carga y, en algunos casos, para corriente continua. Es fundamental en sistemas de autoconsumo y campos solares.

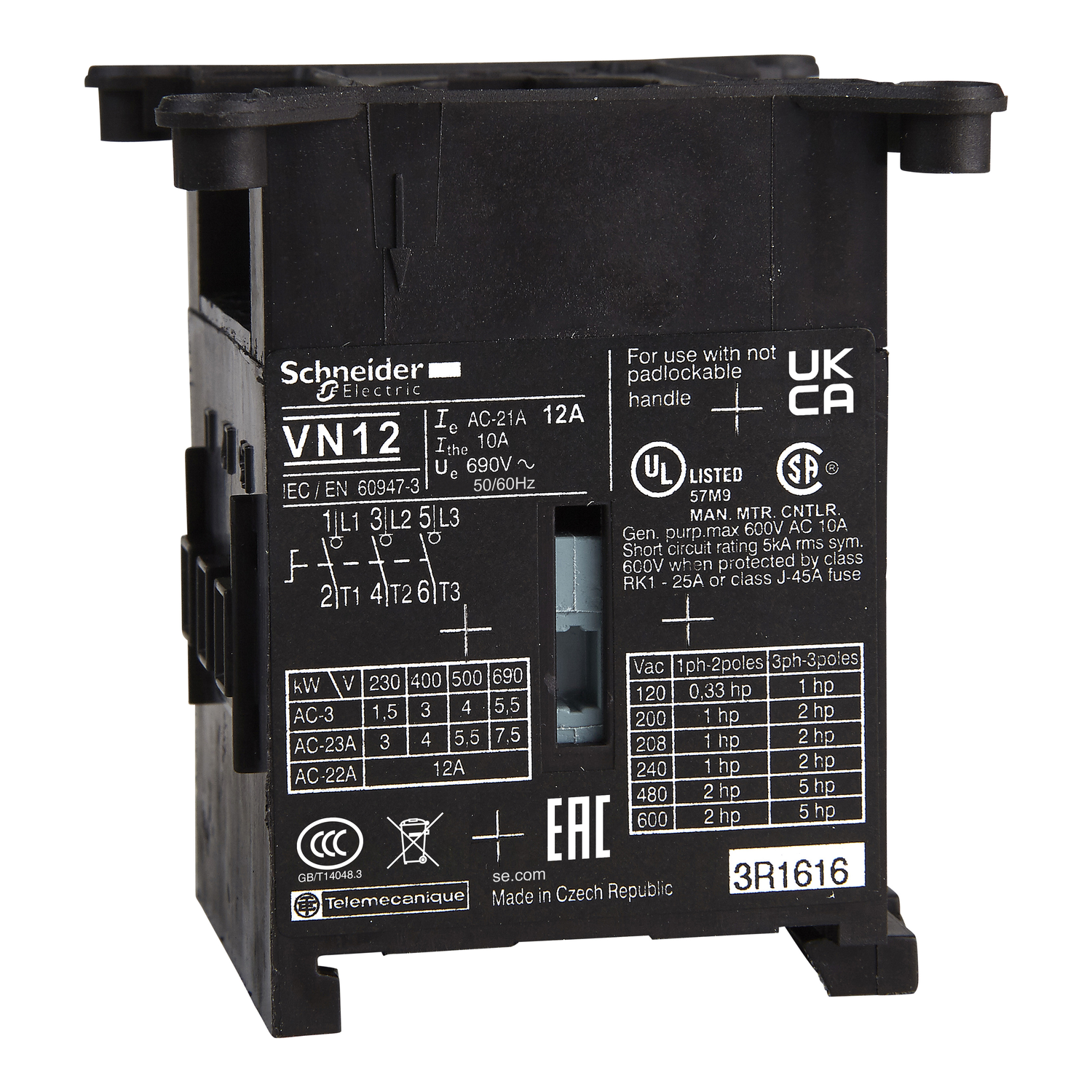

Mini seccionadores y desconectores
Usados en circuitos auxiliares, control o pequeñas potencias.
Cómo elegir un interruptor seccionador adecuado
Para seleccionar el interruptor seccionador correcto, debes considerar:
- Intensidad nominal del circuito
- Número de polos (1P, 3P, 3P+N, 4P)
- Necesidad de fusibles o no

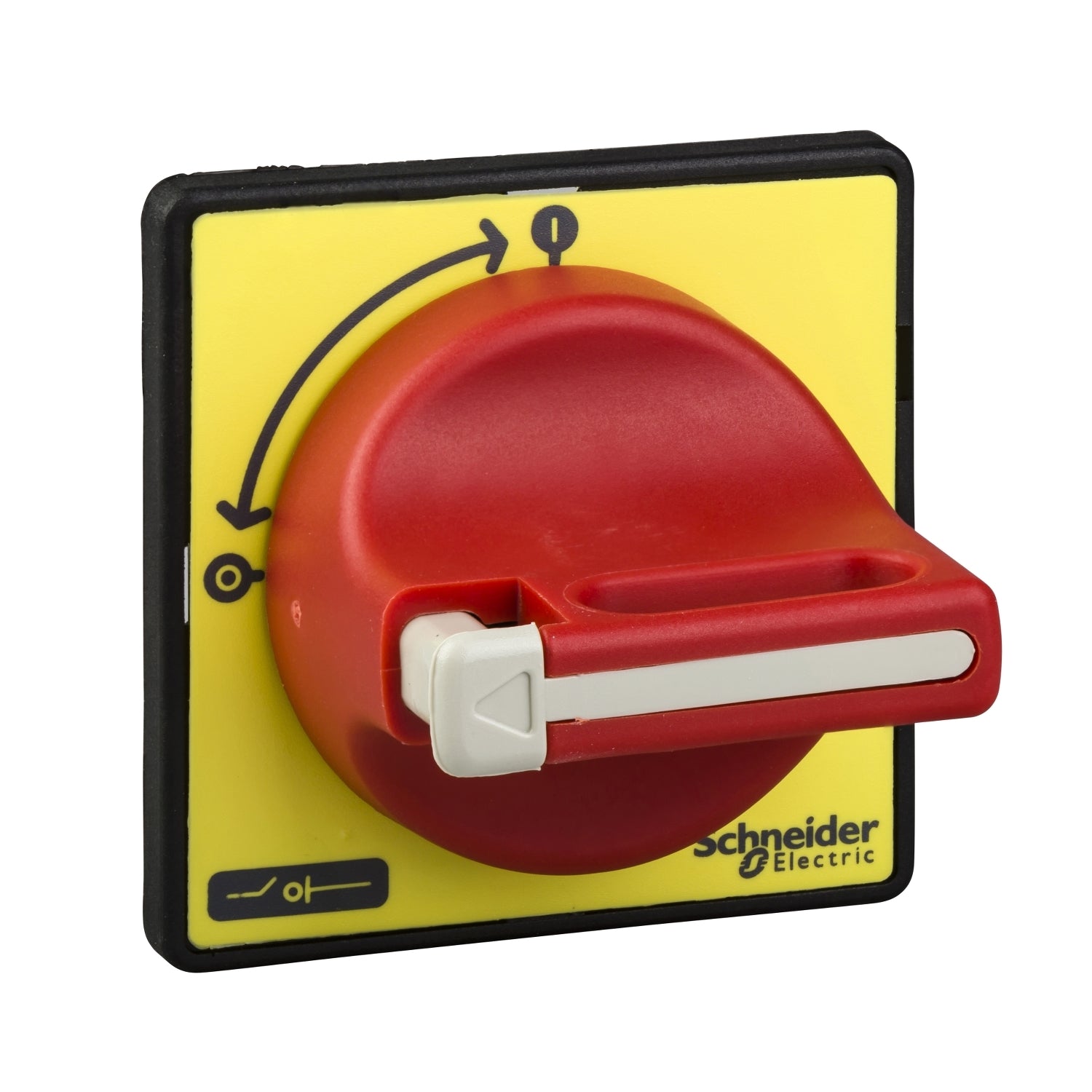

- Tipo de mando (rotativo, frontal, con enclavamiento)
- Aplicación específica (industrial, fotovoltaica, mantenimiento)
- Normativa aplicable (IEC 60947-3)
En aplicaciones específicas de motor, también conviene valorar su coordinación con el relé térmico y el resto de elementos de mando.
Elegir correctamente garantiza seguridad, cumplimiento normativo y facilidad de mantenimiento.
