El relé temporizador es un dispositivo de control utilizado para introducir retardos de tiempo en la activación o desactivación de circuitos eléctricos. Su función principal es permitir que una maniobra se realice después de un intervalo de tiempo determinado, lo que resulta esencial en automatización industrial, control de motores y secuenciación de procesos. Gracias a su versatilidad, el relé temporizador es uno de los componentes más utilizados junto con el relé de control en cuadros eléctricos de control.
A diferencia de un relé electromecánico estándar, el relé temporizador incorpora un sistema de temporización que puede ser electrónico, electromecánico o digital. Los relés temporizadores Schneider Electric, especialmente las gamas RE17 y RE22, ofrecen alta precisión, estabilidad y múltiples funciones en un formato compacto y profesional.
¿Qué es un relé temporizador y para qué sirve?
Un relé temporizador sirve para controlar el momento exacto en el que un contacto eléctrico cambia de estado. Este retardo puede aplicarse tanto a la conexión como a la desconexión, o incluso a ciclos repetitivos de encendido y apagado. Su uso es fundamental para evitar arranques simultáneos, coordinar procesos y proteger equipos eléctricos.
En aplicaciones de motores, el relé temporizador se emplea, por ejemplo, en arranques estrella-triángulo, donde puede trabajar junto a un relé de seguridad para reforzar la protección de la maniobra.
Funcionamiento del relé temporizador
El funcionamiento de un relé temporizador se basa en un circuito interno que mide el tiempo desde que recibe una señal de control. Una vez transcurrido el tiempo ajustado, el relé acciona sus contactos de salida o gobierna un contactor según la aplicación. Dependiendo del modelo, la temporización puede iniciarse al aplicar tensión, al retirar la señal o mediante un pulso externo.
Los relés temporizadores electrónicos modernos ofrecen mayor precisión y estabilidad frente a variaciones de temperatura o tensión, lo que los hace ideales para aplicaciones industriales exigentes.
Tipos de relé temporizador según función
Existen distintos tipos de relés temporizadores, cada uno diseñado para una función específica:

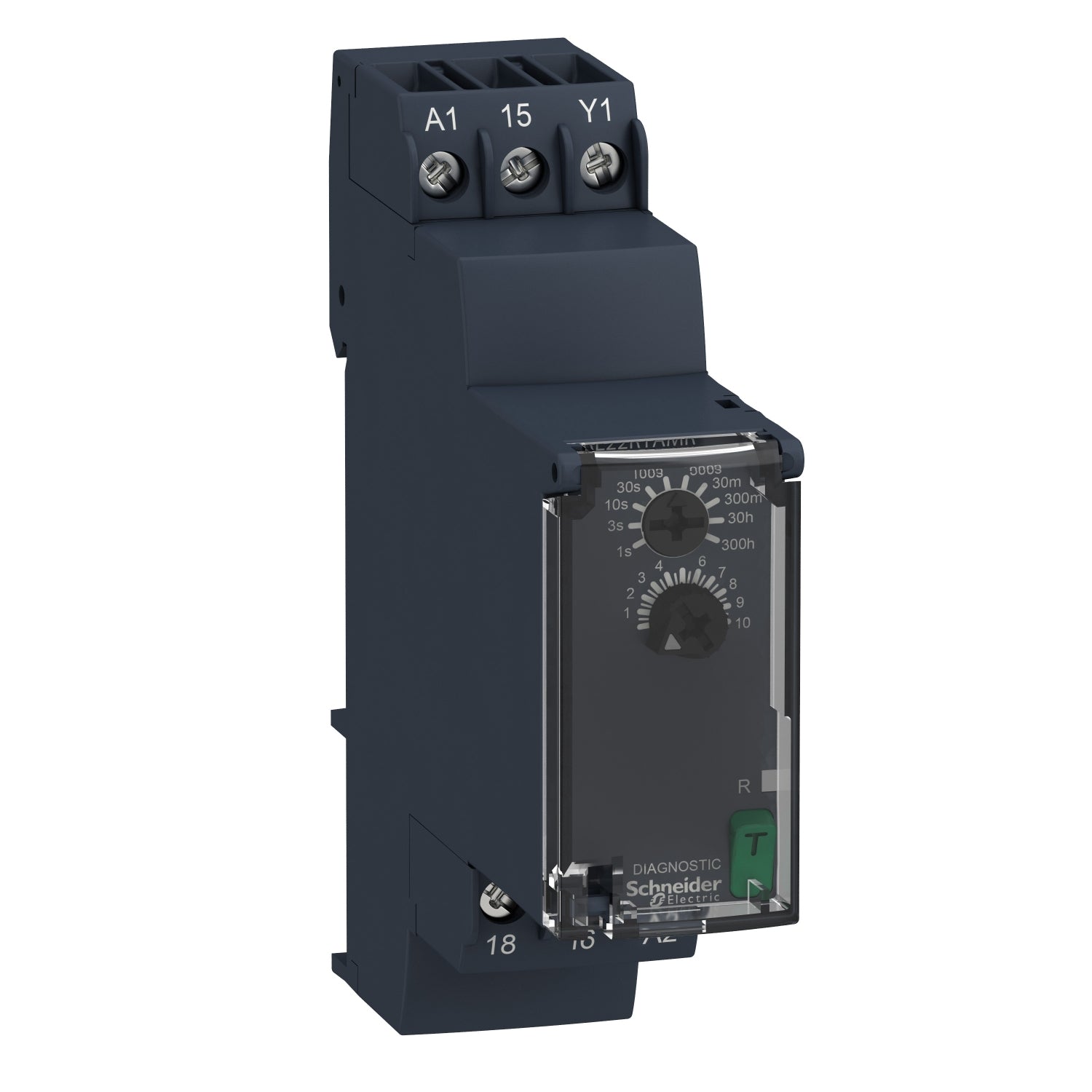

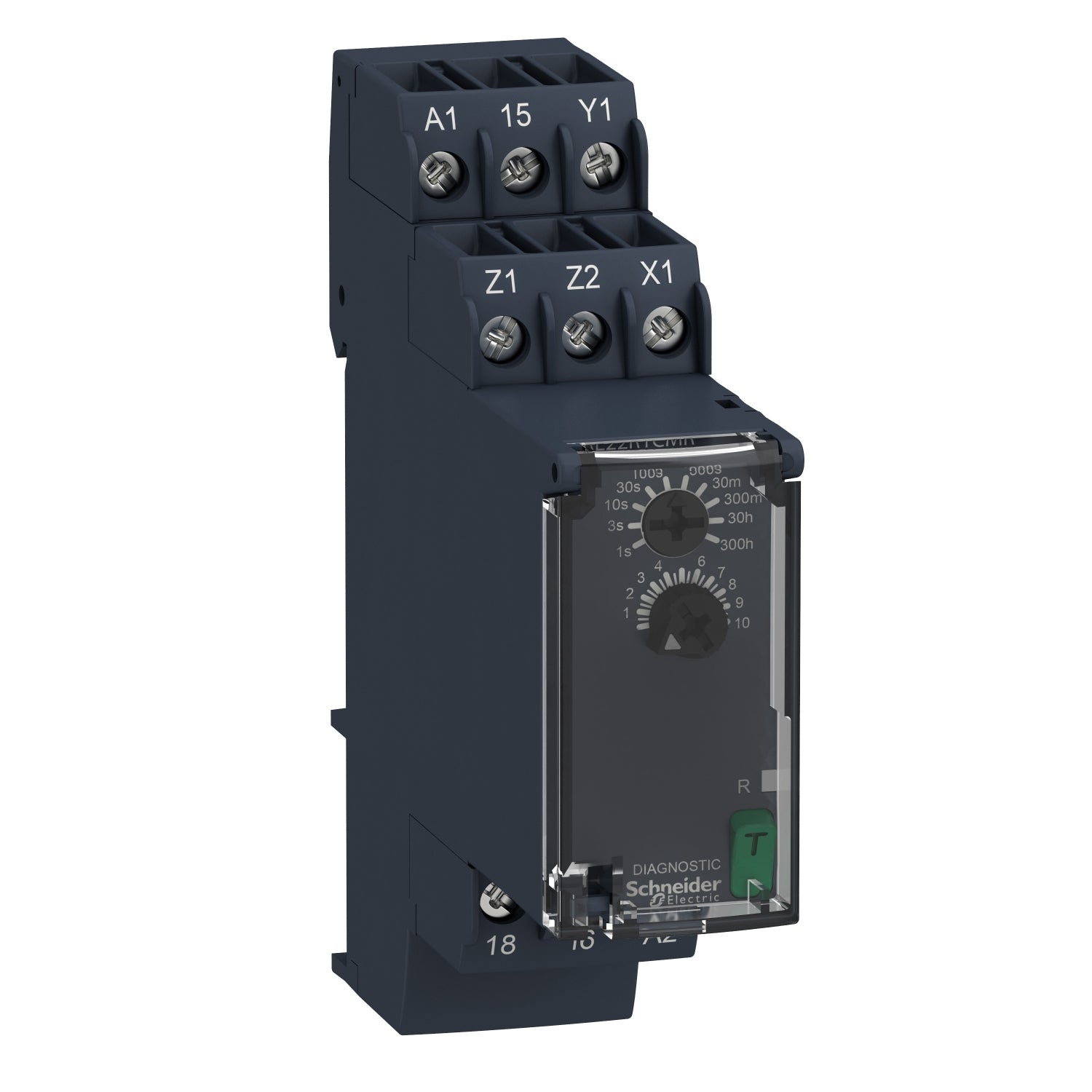

- Relé temporizador de retardo a la conexión, que activa el contacto tras un tiempo desde la señal de mando.
- Relé temporizador de retardo a la desconexión, que mantiene el contacto activo durante un tiempo tras retirar la señal.

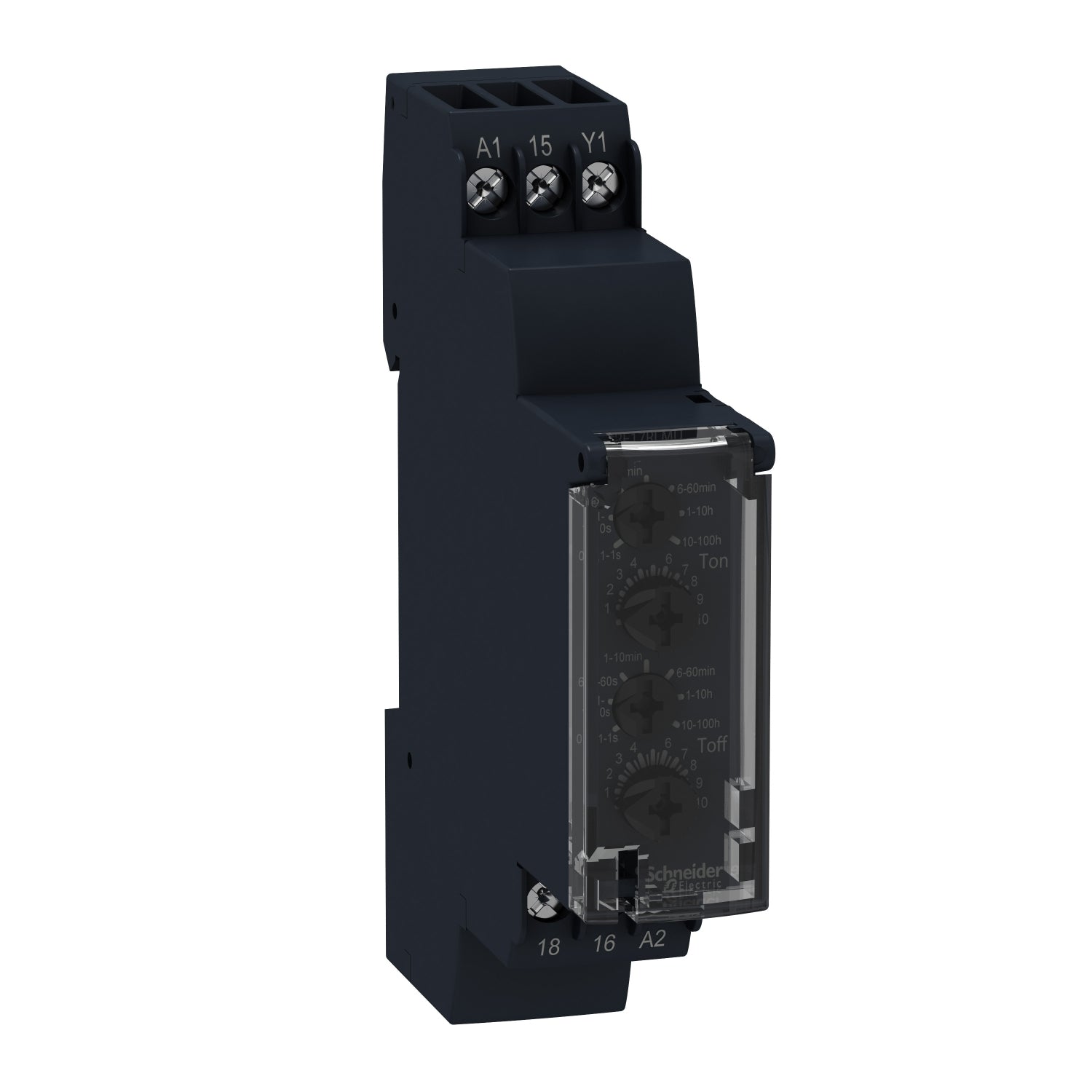

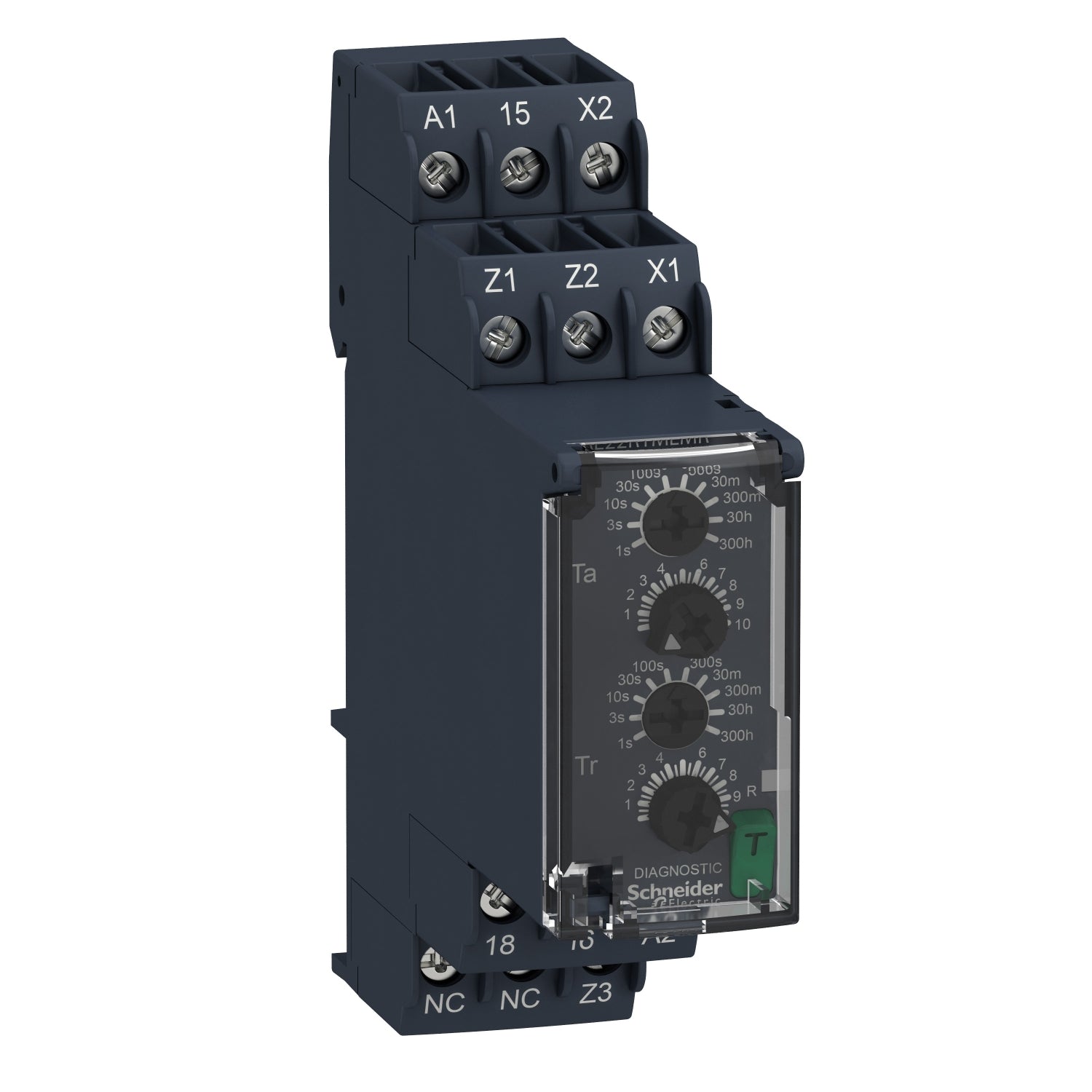

- Relé temporizador intermitente, utilizado para parpadeo o ciclos repetitivos.

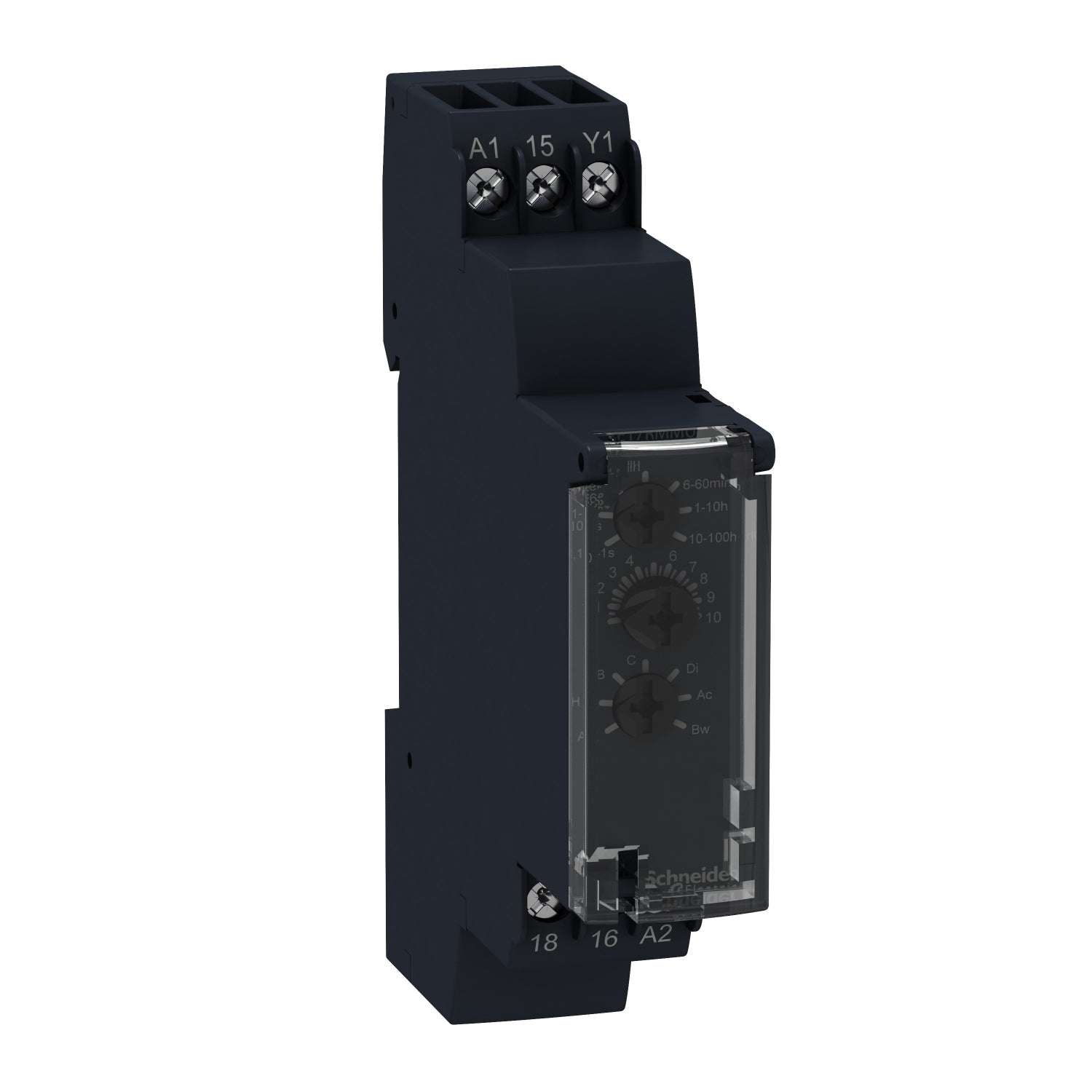

- Relé temporizador multifunción, que integra varias funciones en un solo dispositivo.

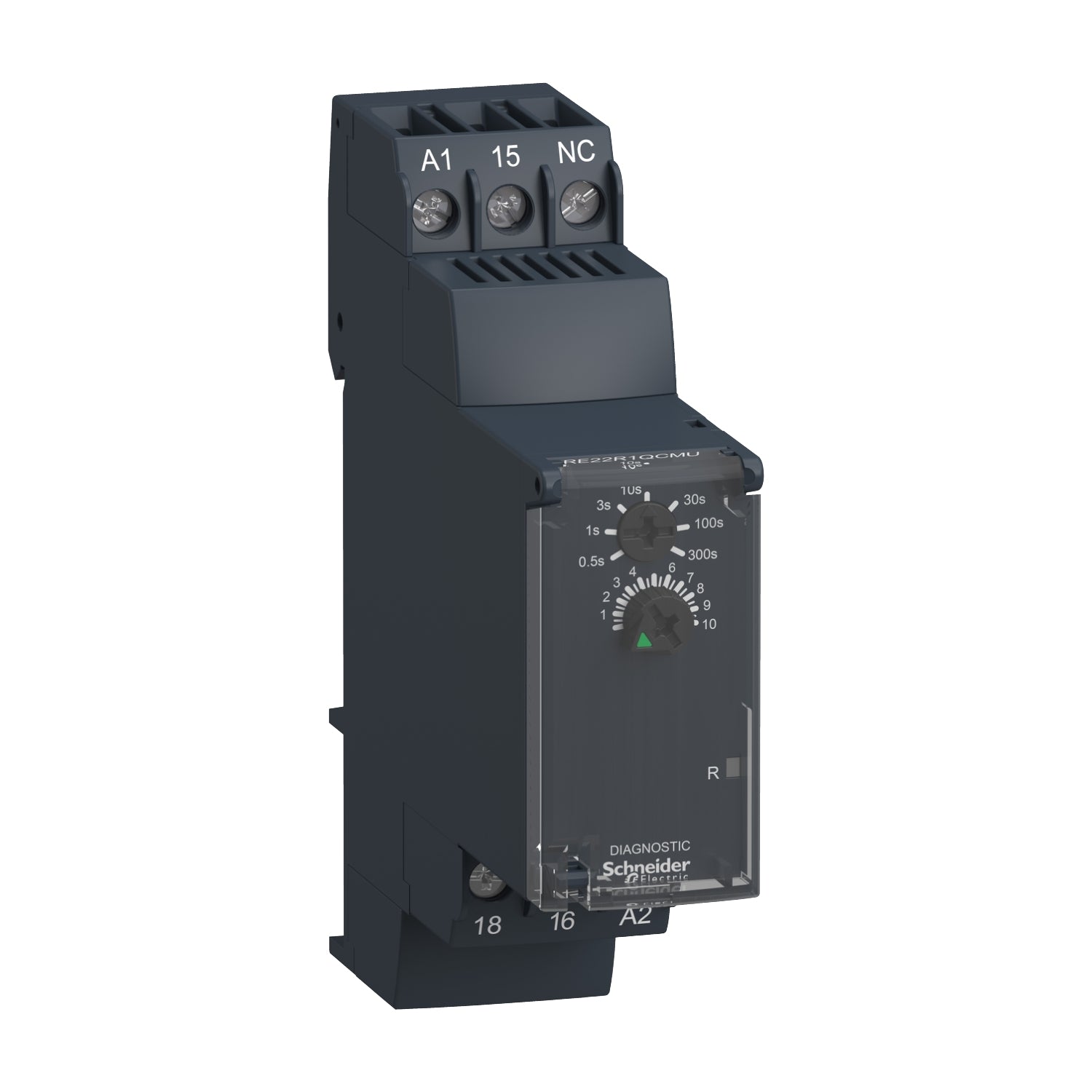

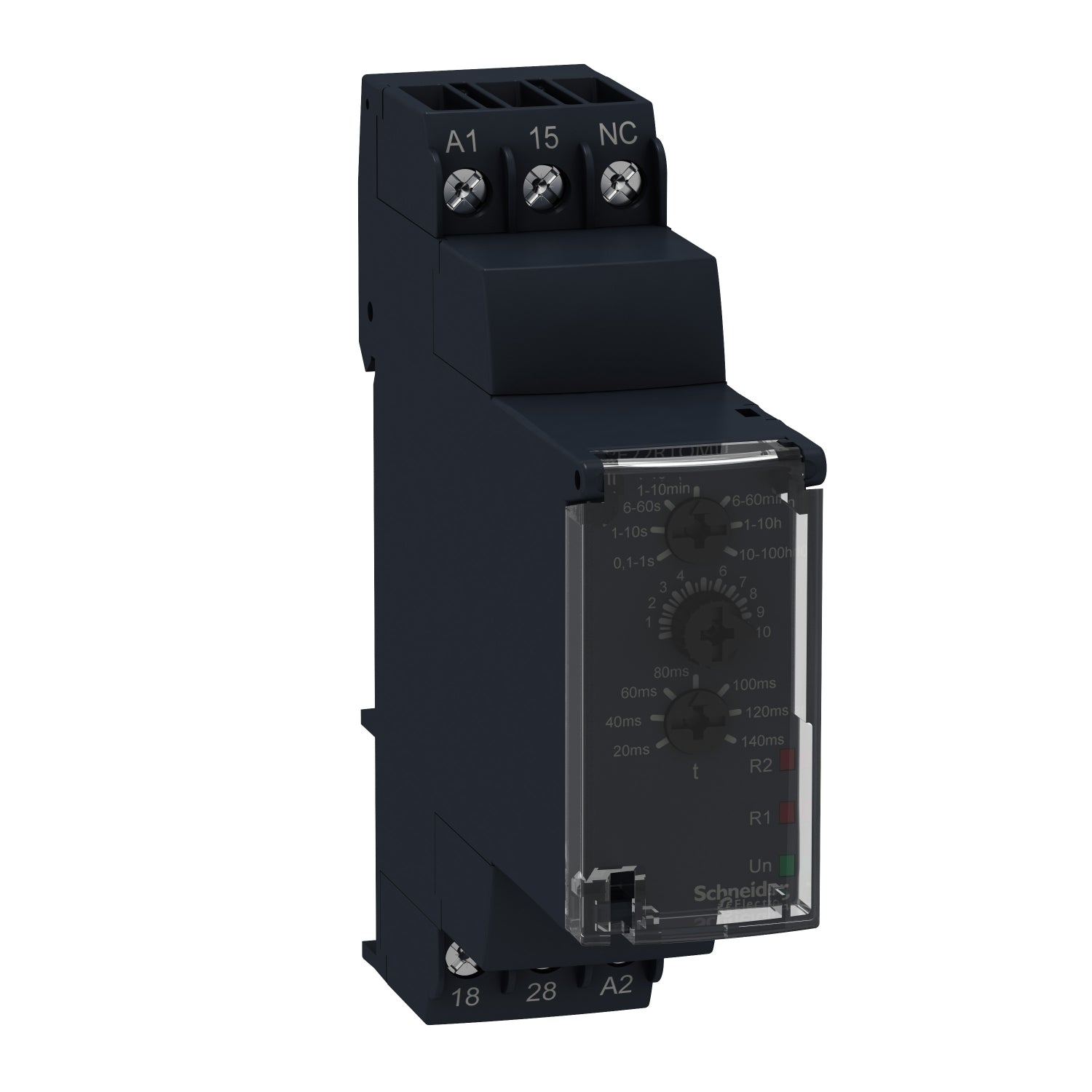

- Relé temporizador estrella-triángulo, específico para el arranque de motores trifásicos.
Estas variantes permiten adaptar el control temporal a prácticamente cualquier aplicación.
Relé temporizador Schneider: precisión y fiabilidad
Los relés temporizadores Schneider Electric destacan por su amplio rango de tiempos ajustables, desde fracciones de segundo hasta cientos de horas. Incorporan selectores claros, indicadores LED de estado y bornes de conexión robustos, lo que facilita la instalación y el ajuste.
Además, muchos modelos aceptan amplios rangos de tensión de alimentación en corriente alterna y continua, reduciendo la necesidad de referencias distintas en el almacén.
Cómo elegir un relé temporizador adecuado
Para seleccionar correctamente un relé temporizador, es fundamental considerar:
- Función de temporización necesaria
- Rango de tiempo requerido
- Tensión de alimentación
- Número y tipo de contactos

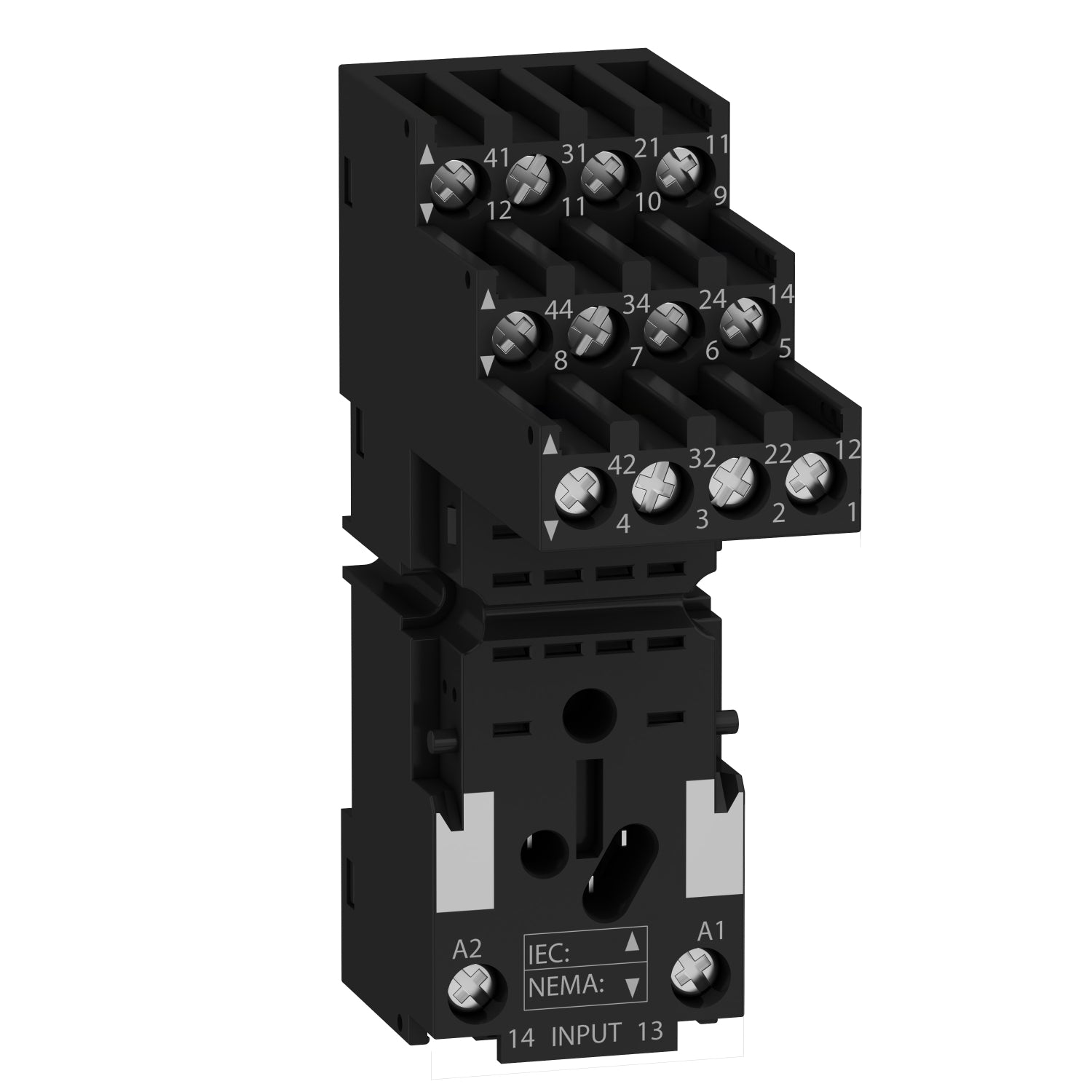

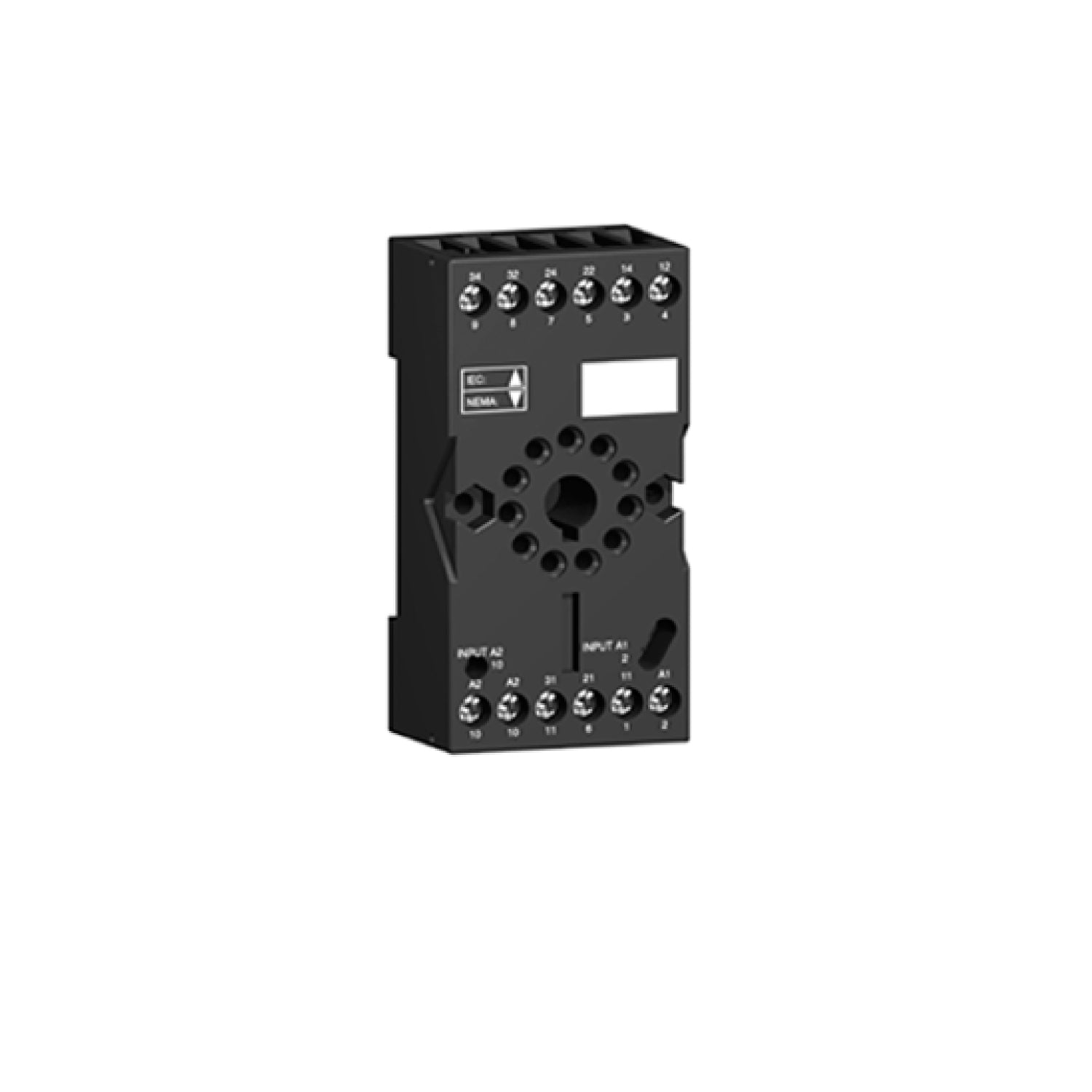

- Tipo de montaje (carril DIN o zócalo)
- Entorno de trabajo (industrial, automatización, cuadro eléctrico)
Una elección adecuada garantiza precisión, fiabilidad y una larga vida útil del sistema.
