El relé de control es un dispositivo utilizado para supervisar parámetros eléctricos críticos y actuar automáticamente cuando dichos valores se salen de los límites establecidos. A diferencia de otros relés orientados únicamente a la maniobra o conmutación, como el relé electromecánico, el relé de control tiene como función principal proteger equipos, motores e instalaciones frente a condiciones anómalas que podrían provocar averías, paradas inesperadas o riesgos de seguridad.
Los relés de control Schneider Electric, especialmente las gamas RM17, RM22 y RM35 Harmony, están diseñados para ofrecer una supervisión precisa y fiable de parámetros como tensión, subtensión, sobretensión, secuencia de fases, pérdida de fase, temperatura o intensidad. Gracias a su diseño modular y su facilidad de ajuste, se han convertido en un estándar en automatización industrial.
¿Qué es un relé de control y para qué sirve?
Un relé de control sirve para vigilar continuamente una magnitud eléctrica y generar una señal de salida cuando dicha magnitud supera o cae por debajo de un umbral configurado. Esta señal suele utilizarse para detener un motor, bloquear una maniobra, activar una alarma o proteger una instalación.
Su función es preventiva. En lugar de actuar cuando el daño ya se ha producido, el relé de control detecta la anomalía a tiempo y permite tomar medidas antes de que el equipo resulte afectado, a menudo en coordinación con un relé de seguridad.
Funcionamiento del relé de control
El funcionamiento de un relé de control se basa en un circuito electrónico interno que mide la variable supervisada. Cuando el valor medido se encuentra dentro de los límites definidos, el relé mantiene sus contactos en estado normal. Si el valor se desvía fuera del rango permitido durante un tiempo determinado, el relé conmuta sus contactos, activando la acción de protección correspondiente.
Muchos relés de control incorporan temporización ajustable, histéresis y señalización LED, lo que permite adaptar su comportamiento a cada aplicación específica y evitar disparos intempestivos.
Tipos de relé de control según la magnitud supervisada
Existen diferentes tipos de relés de control, cada uno orientado a la supervisión de una variable concreta:

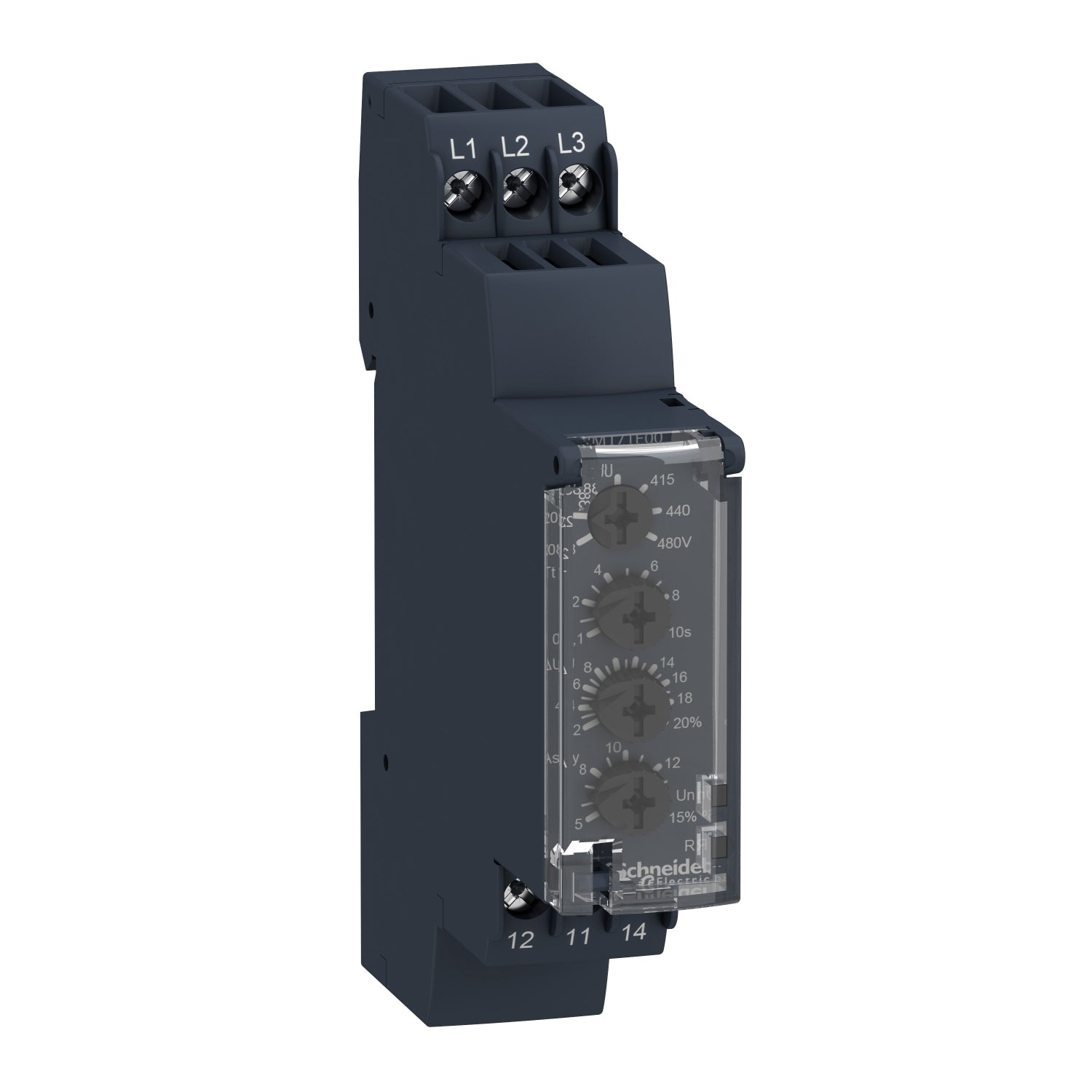

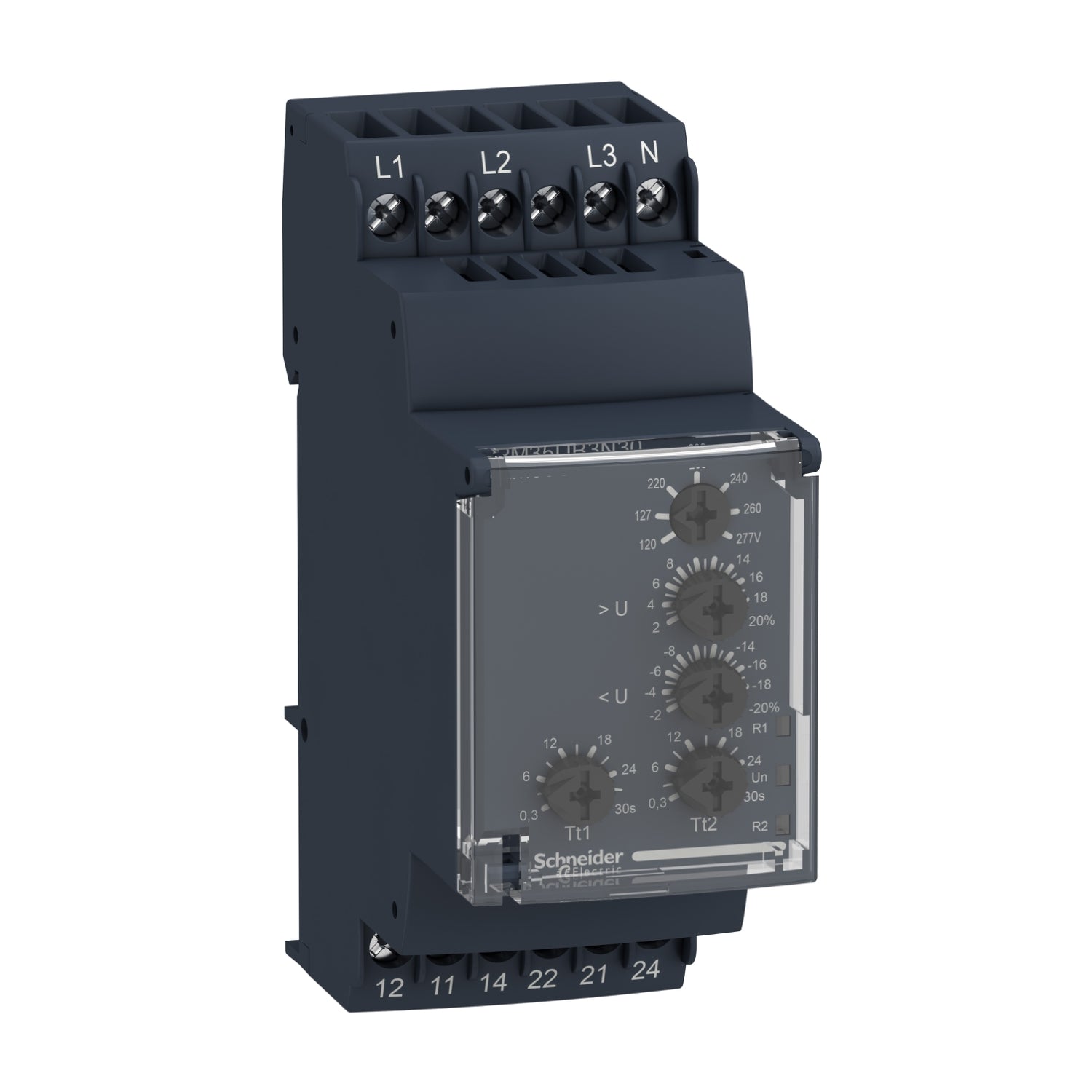

- Relé de control de tensión, para detectar sobretensiones y subtensiones.

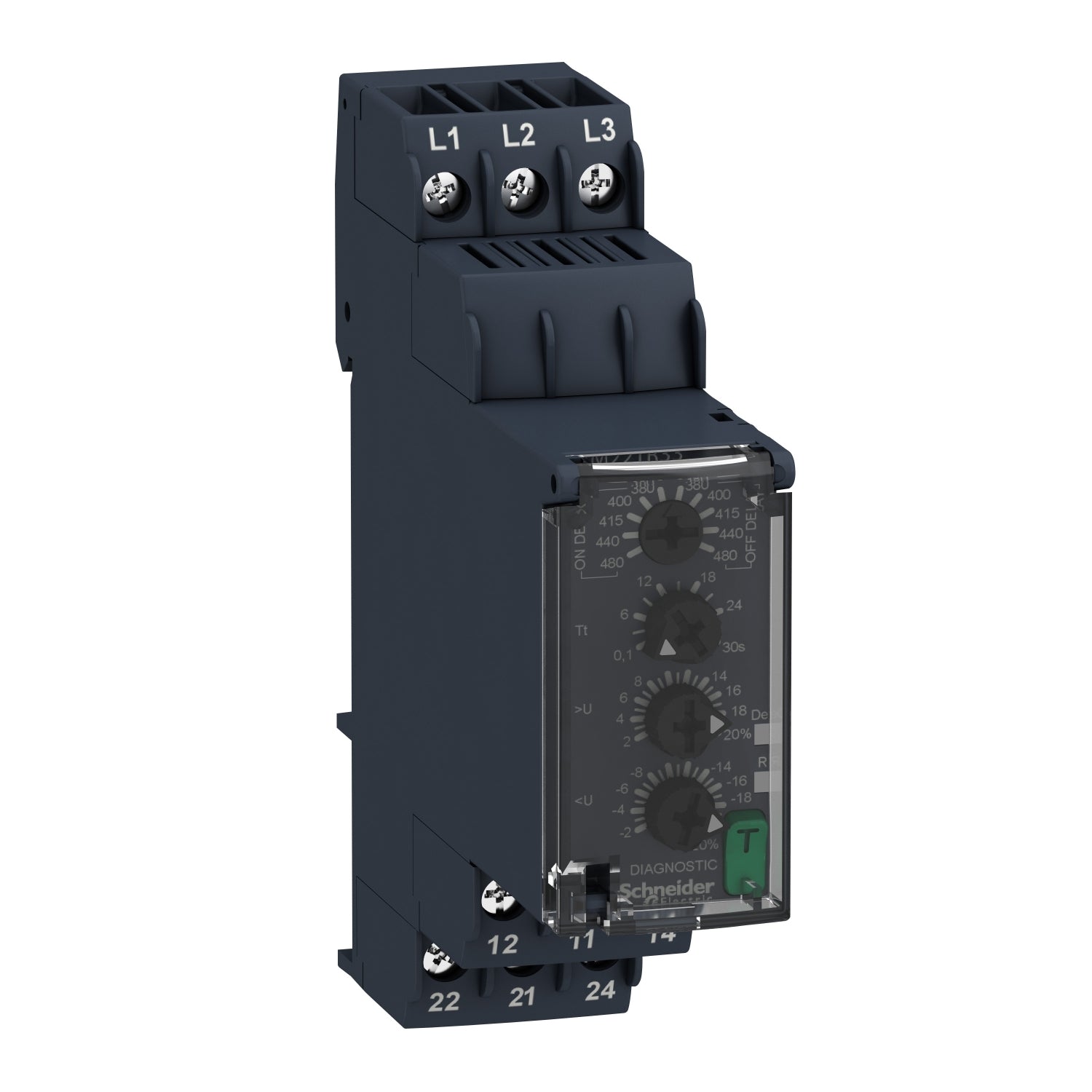

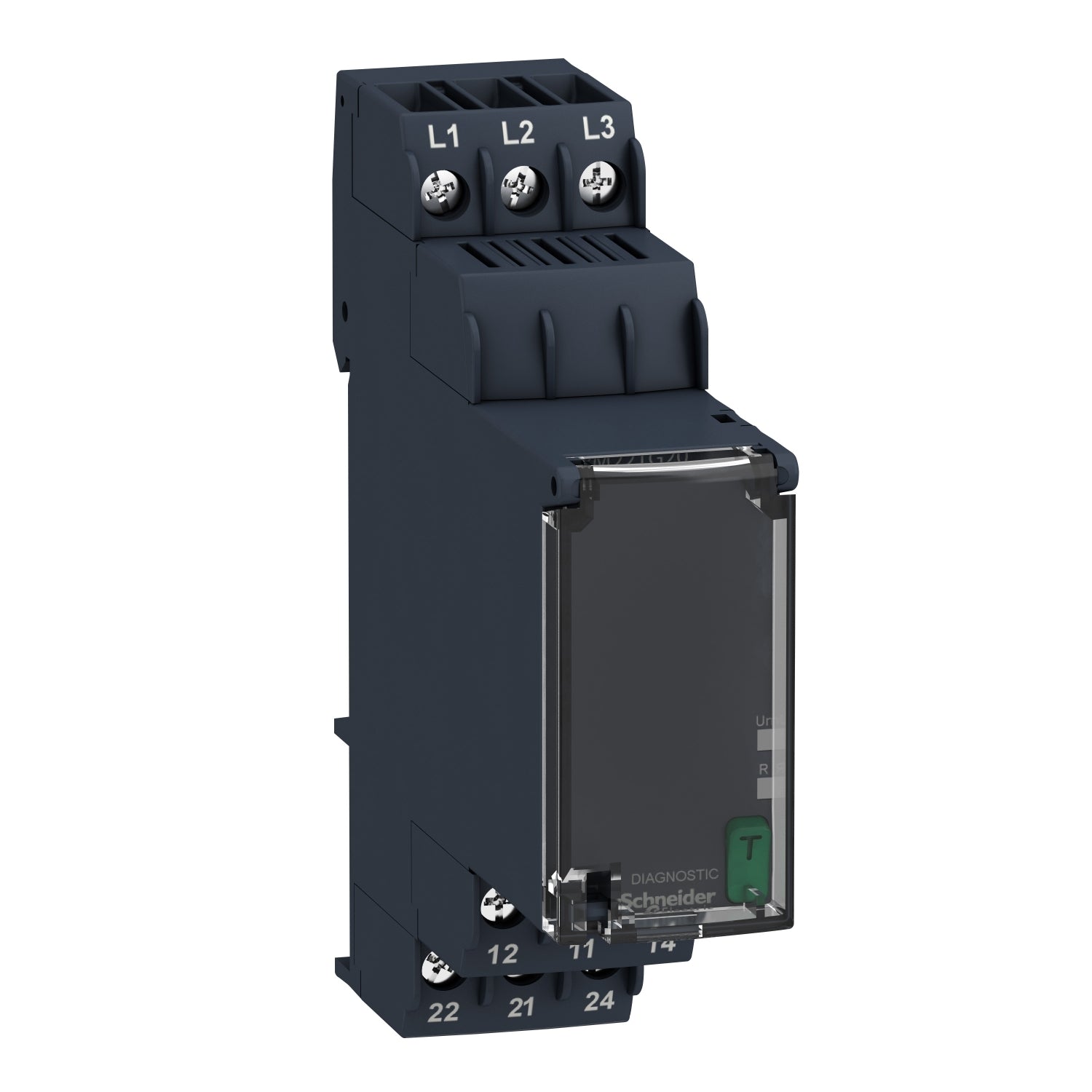

- Relé de control trifásico, para supervisar secuencia, pérdida y desequilibrio de fases.

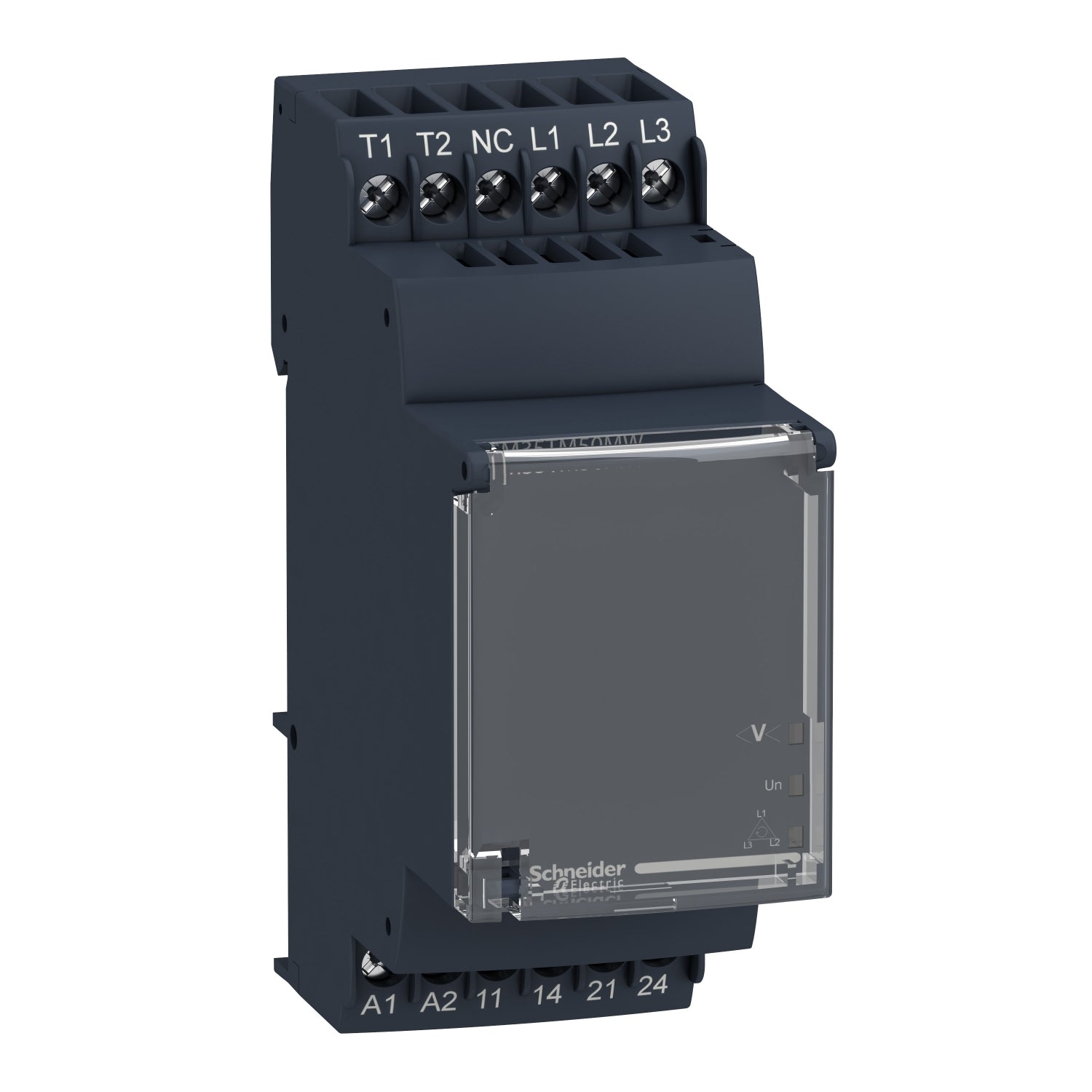

- Relé de control de temperatura, utilizado para proteger motores y procesos térmicos.
- Relé de control de intensidad, para detectar sobrecargas o consumos anómalos.
Estos relés se utilizan de forma complementaria a otras protecciones como magnetotérmicos o relés térmicos.
Ventajas del relé de control en automatización industrial
El uso de un relé de control aporta importantes ventajas en sistemas industriales:
- Protección preventiva de motores y equipos
- Reducción de averías y paradas no planificadas
- Mejora de la seguridad de la instalación
- Fácil integración en cuadros eléctricos
- Ajuste preciso de umbrales y tiempos
Gracias a estas ventajas, los relés de control son componentes habituales en cuadros de bombeo, climatización, procesos industriales y maquinaria crítica.
Relé de control Schneider: fiabilidad y precisión
Los relés de control Schneider Harmony destacan por su fiabilidad, estabilidad y facilidad de configuración. Incorporan selectores frontales claros, rangos amplios de tensión de alimentación y contactos de salida adecuados para circuitos de mando y señalización.
Además, su formato modular permite un montaje sencillo en carril DIN y una integración limpia en cualquier cuadro eléctrico profesional.
Cómo elegir un relé de control adecuado
Para seleccionar correctamente un relé de control, es necesario considerar:
- Magnitud a supervisar (tensión, fase, temperatura, intensidad)
- Rango de valores y umbrales necesarios
- Tipo de red (monofásica o trifásica)
- Tipo de contacto de salida (NA, NC, conmutado)
- Necesidad de relé temporizador o retardo
Una elección adecuada garantiza una protección eficaz y un funcionamiento estable del sistema.
