¿Qué es un repartidor eléctrico y para qué sirve?
El repartidor eléctrico es un elemento de conexión que permite distribuir la alimentación desde uno o varios conductores de entrada hacia distintas derivaciones dentro del cuadro eléctrico. Su función es proporcionar puntos de conexión para alimentar varios circuitos y organizar el cableado de la instalación.
También denominado bloque repartidor o repartidor de distribución, facilita la conexión de conductores de distintas secciones dentro de las capacidades admitidas por cada borne. Se utiliza en cuadros de viviendas, locales comerciales e instalaciones industriales cuando es necesario repartir la alimentación entre varias protecciones o grupos de circuitos.
Cómo funciona un bloque repartidor eléctrico
Un bloque repartidor dispone de varios bornes conectados eléctricamente entre sí dentro de cada polo. La alimentación llega al bloque a través de los bornes previstos para la entrada y se distribuye mediante conexiones independientes hacia los distintos circuitos.
En un repartidor unipolar, todas las conexiones pertenecen a un mismo polo. En un repartidor tetrapolar, existen cuatro polos aislados entre sí, que permiten organizar, por ejemplo, la distribución de las tres fases y el neutro de una instalación trifásica.
El repartidor realiza una función de conexión y distribución: no protege por sí mismo frente a sobrecargas, cortocircuitos o fugas de corriente. Estas funciones corresponden a dispositivos como el magnetotérmico y el diferencial.
Tipos de repartidor eléctrico: unipolar y tetrapolar
La elección del número de polos depende de los conductores que se necesiten distribuir y de la configuración del cuadro.

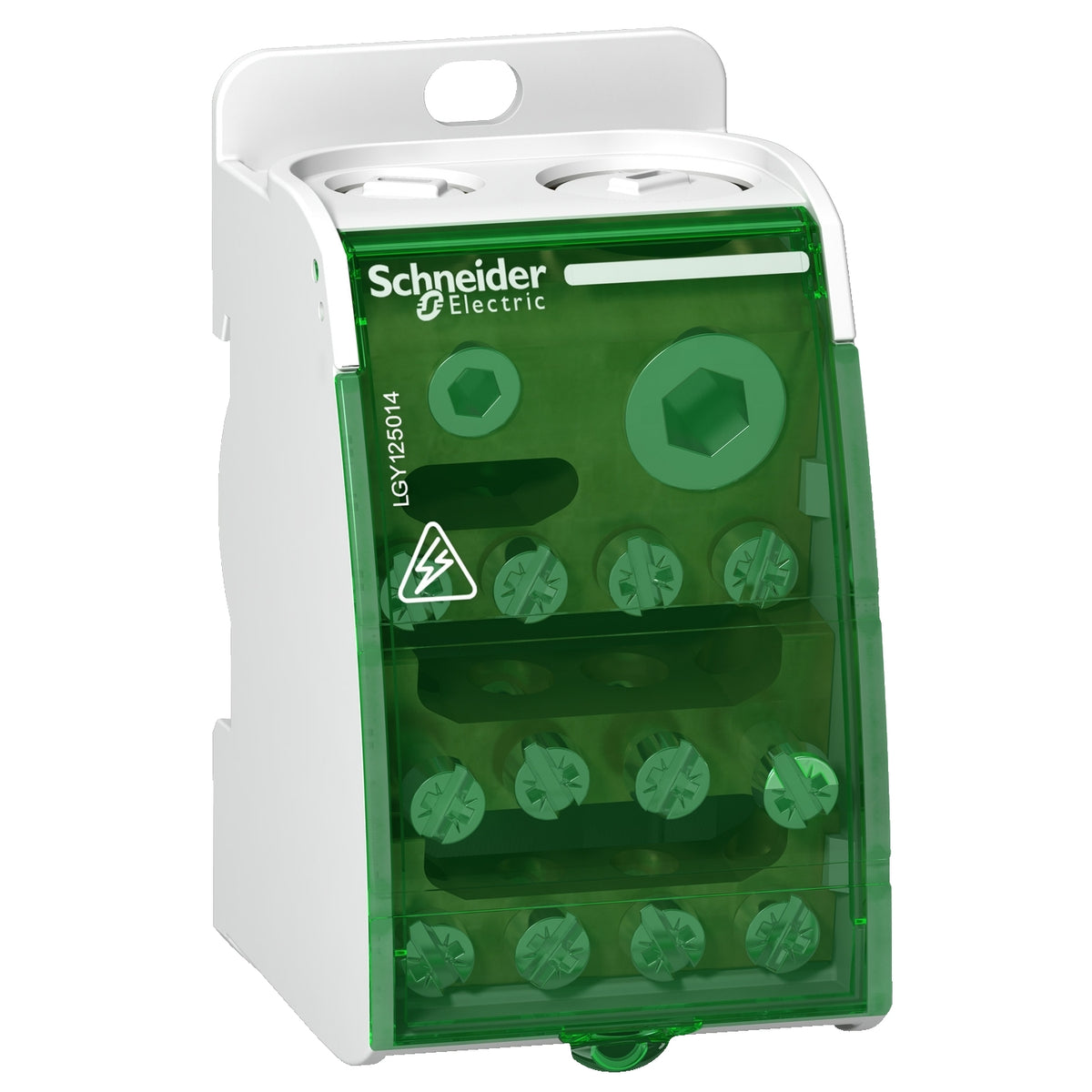

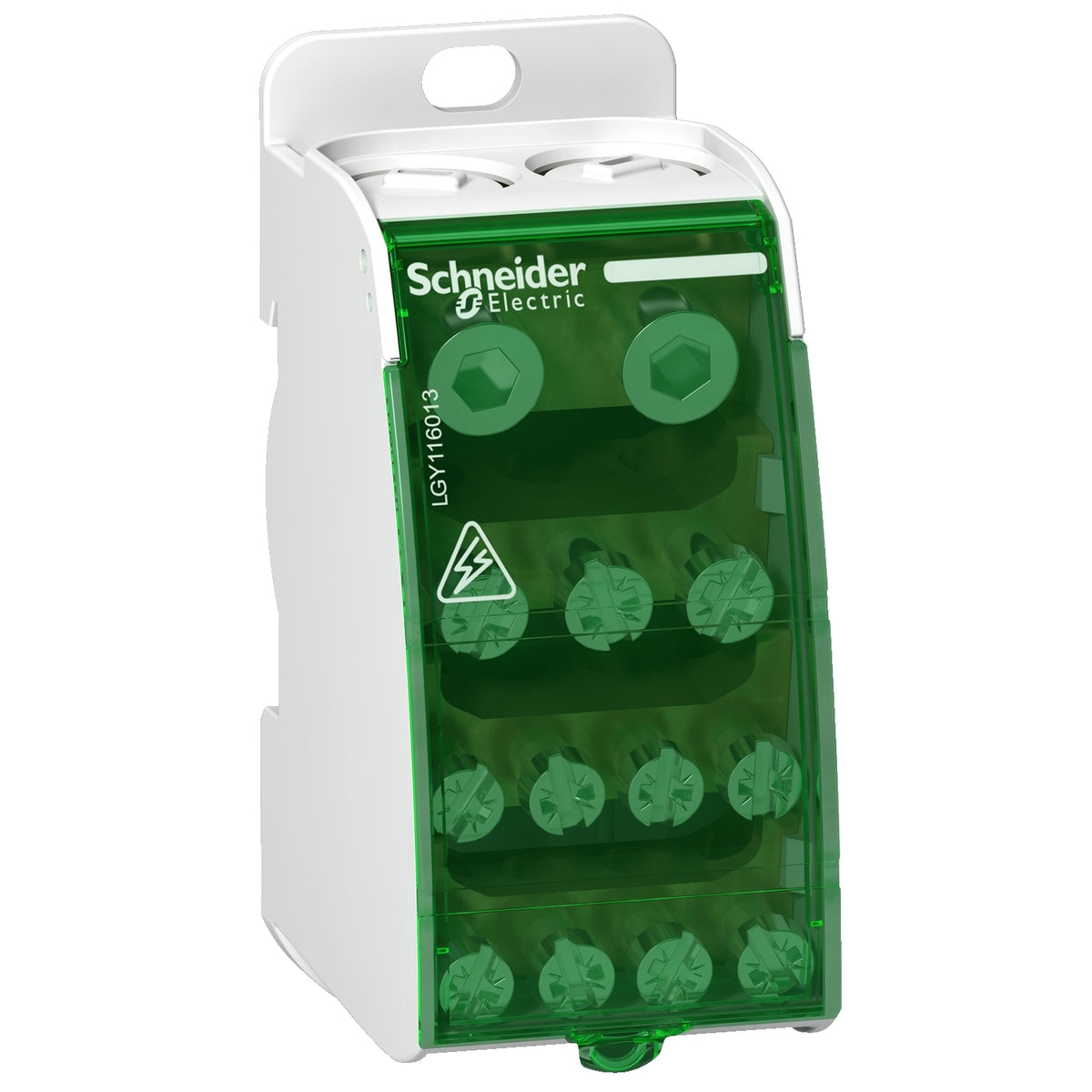

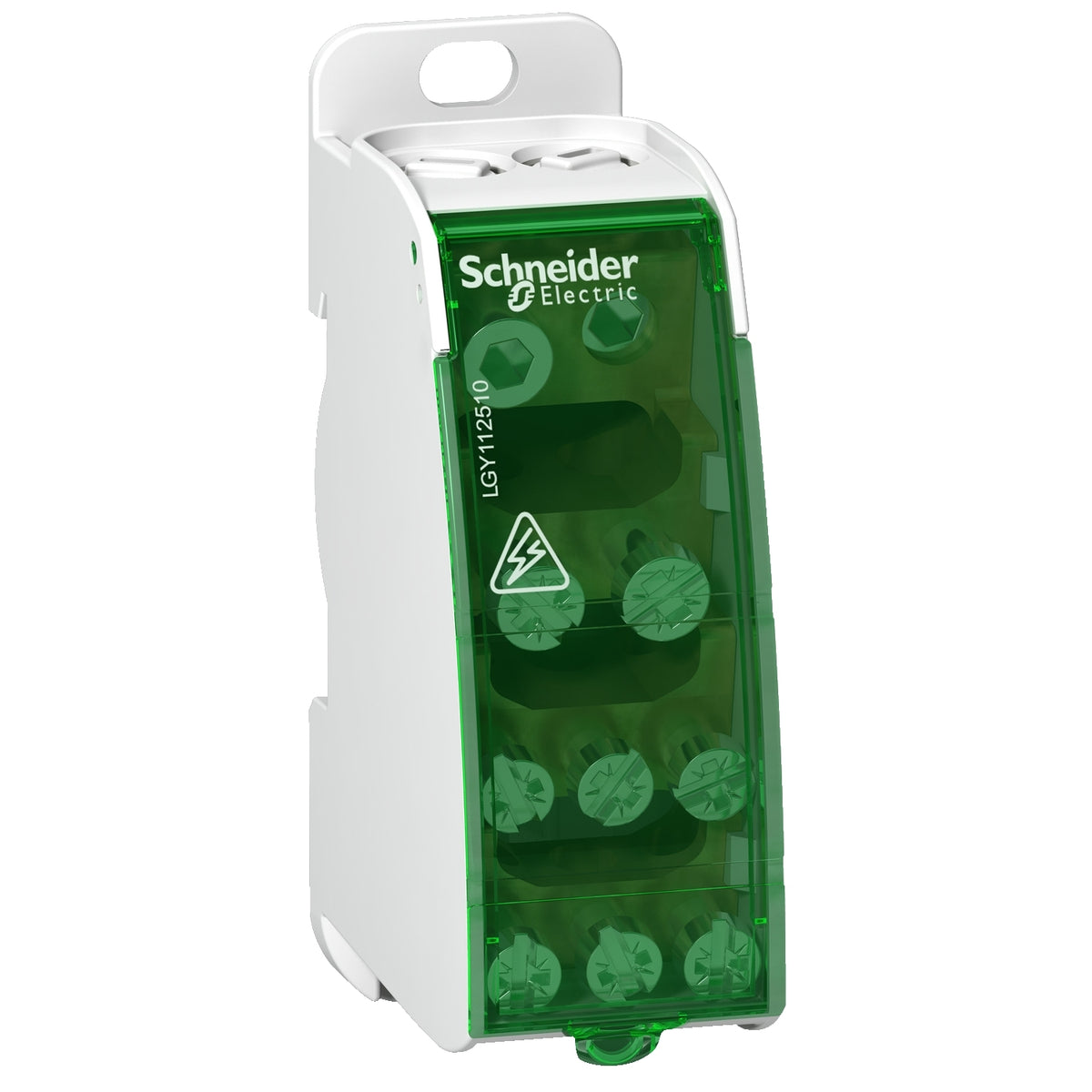

Los repartidores unipolares de 1 polo permiten distribuir un mismo conductor mediante un bloque independiente. Pueden utilizarse para una fase o para el neutro, respetando la identificación correspondiente. La gama Schneider Electric Linergy DS de esta categoría incluye modelos de 125, 160 y 250 A, con 10, 13 y 14 puntos de conexión, respectivamente.
Los repartidores tetrapolares de 4 polos reúnen cuatro bloques eléctricamente separados. Son adecuados para distribuir las tres fases y el neutro en cuadros trifásicos y están disponibles con las siguientes configuraciones:

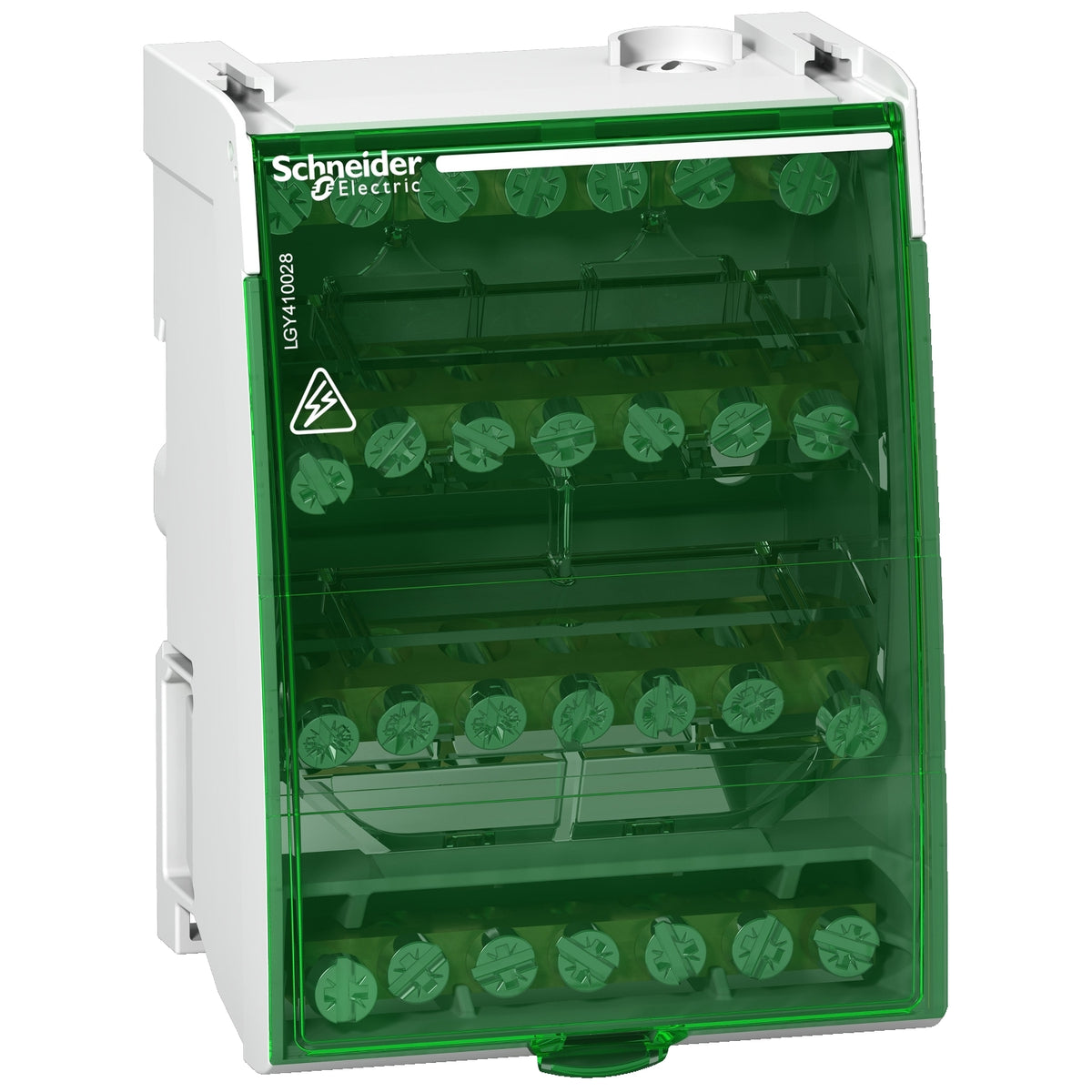

- 100 A: 7 puntos de conexión por polo.

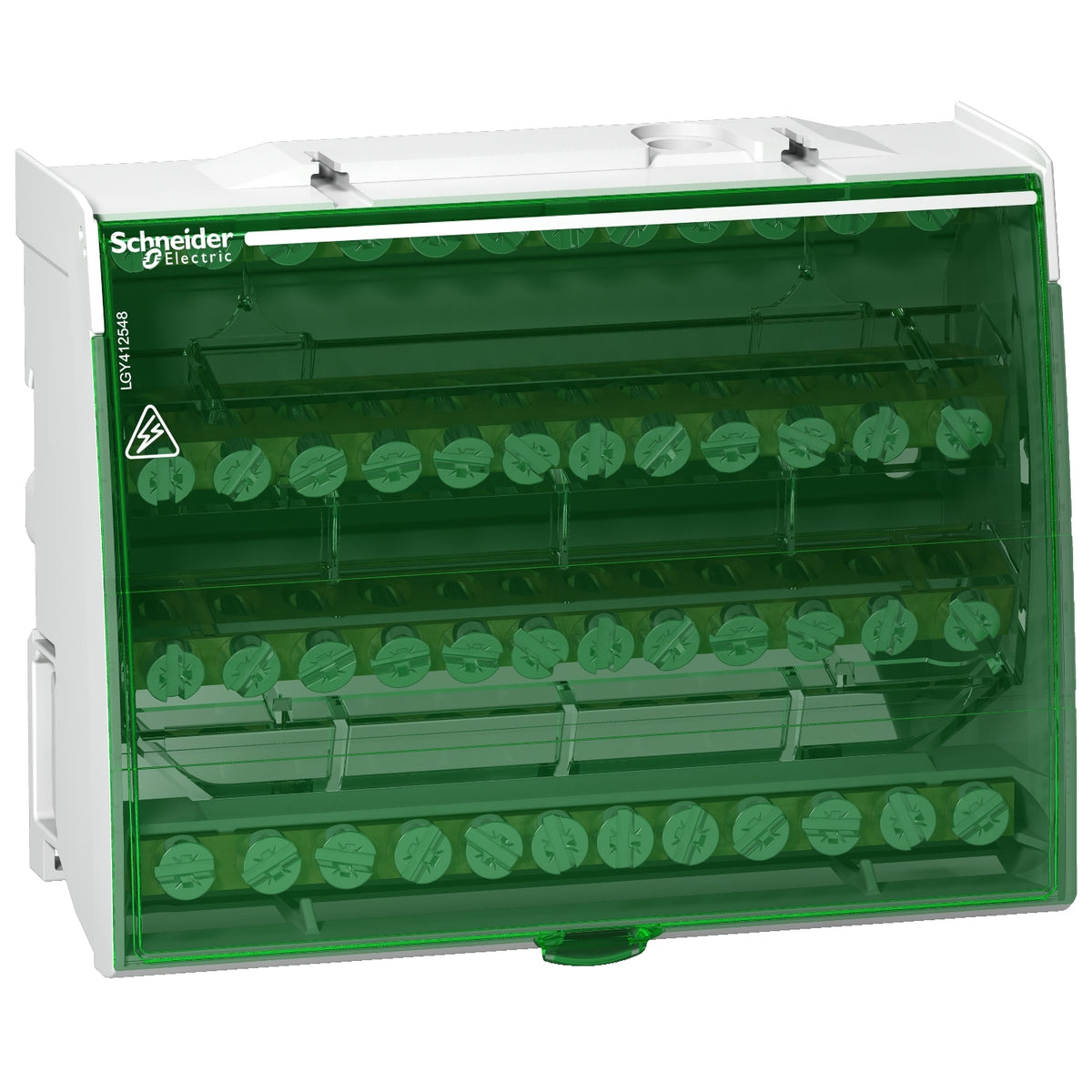

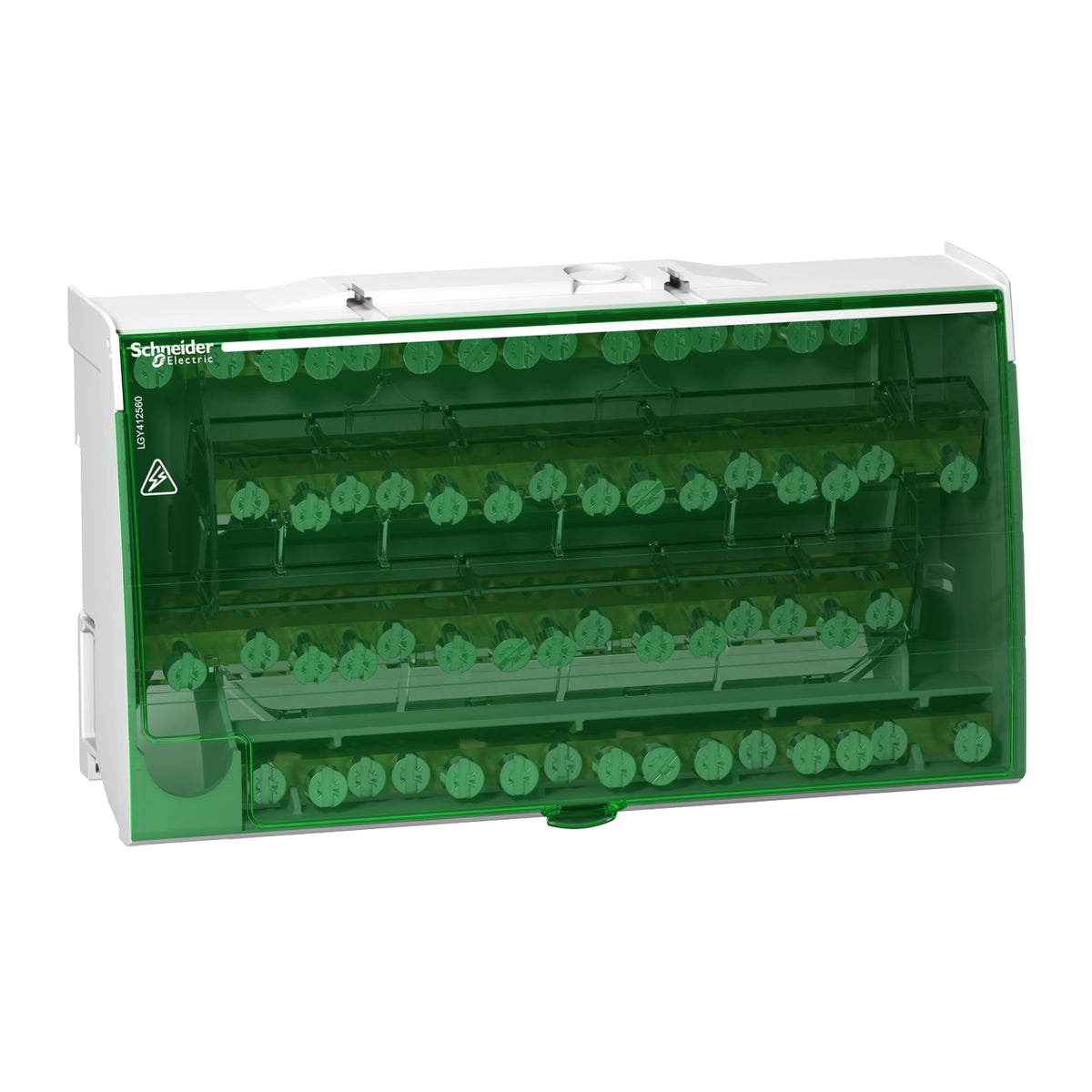

- 125 A: 12 o 15 puntos de conexión por polo.

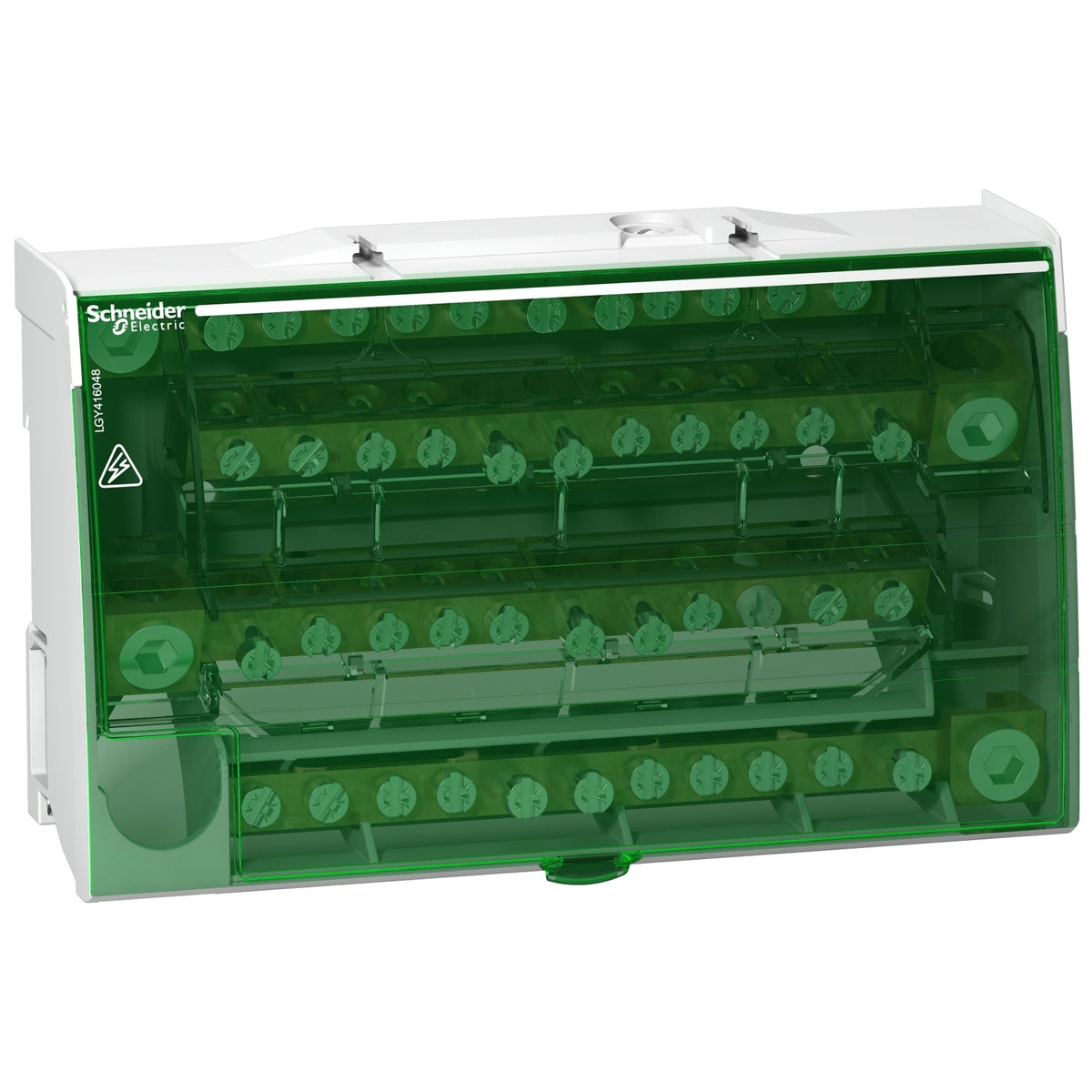

- 160 A: 12 puntos de conexión por polo.
El número de conexiones indicado incluye los puntos destinados a la alimentación y a las derivaciones, por lo que conviene comprobar su distribución y las secciones admitidas antes de elegir el modelo.
Dónde se instala un repartidor eléctrico
El repartidor eléctrico modular se instala en el interior del cuadro, en una posición que permita distribuir la alimentación hacia los dispositivos previstos en el esquema eléctrico. Los bloques Schneider Electric Linergy DS pueden montarse sobre carril DIN estándar o placa soporte.
Su ubicación debe facilitar el recorrido de los conductores, el acceso a los bornes y la colocación de las tapas de protección. Además del espacio que ocupa el propio repartidor, es necesario prever espacio para la entrada y salida de los cables, especialmente cuando se utilizan conductores de mayor sección.
Diferencias entre un repartidor eléctrico y un peine de conexión
El repartidor eléctrico y el peine cuadro eléctrico permiten distribuir la alimentación, pero utilizan sistemas de conexión diferentes.
El peine de conexión alimenta directamente varios dispositivos modulares mediante dientes o patillas que encajan en sus bornes. Su elección depende de la compatibilidad con los aparatos, la posición de sus conexiones y la disposición de los polos.
El repartidor eléctrico distribuye la alimentación mediante cables independientes conectados a sus bornes. Esto permite alimentar dispositivos situados en distintas posiciones o filas del cuadro, así como organizar derivaciones con diferentes secciones de conductor, siempre dentro de los límites del modelo elegido.
Ambos accesorios pueden complementarse: un repartidor puede alimentar distintos grupos de protecciones y los peines pueden distribuir la alimentación entre los dispositivos compatibles de cada grupo.
Cómo elegir un repartidor eléctrico adecuado
Para seleccionar un bloque repartidor para cuadro eléctrico, es necesario valorar tanto las características de la alimentación como las conexiones que se van a realizar.
Los principales criterios de selección son:
- Intensidad nominal: debe ser adecuada a la corriente prevista y estar coordinada con la protección situada aguas arriba.
- Número de polos: unipolar o tetrapolar, según los conductores que se necesiten distribuir.
- Cantidad de conexiones: debe cubrir la alimentación y las derivaciones previstas.
- Sección de los conductores: cada borne admite un rango concreto de secciones y tipos de cable.
- Dimensiones y montaje: deben permitir instalar el bloque y realizar el cableado sin forzar los conductores.
- Previsión de ampliaciones: disponer de conexiones libres puede facilitar futuras modificaciones del cuadro.
La intensidad nominal del repartidor indica su capacidad de conducción en las condiciones especificadas por el fabricante. No es una intensidad de disparo, ya que el bloque no incorpora un mecanismo de corte automático.
Repartidores Schneider Electric Linergy DS
Los repartidores Schneider Electric Linergy DS de esta categoría incorporan conexiones mediante bornes de tornillo para cables rígidos o flexibles con puntera. Su diseño permite mantener separados los distintos polos y facilita el acceso a las conexiones durante el montaje y las tareas de mantenimiento.
La selección incluye las referencias unipolares y las tetrapolares. Estas opciones permiten adaptar la distribución a la intensidad y al número de conexiones que requiere cada cuadro.
Montaje y conexión del repartidor eléctrico
La instalación debe realizarla un profesional cualificado, con la alimentación desconectada y siguiendo las instrucciones del fabricante. Es necesario respetar la longitud de pelado, la sección admisible, el uso de punteras cuando corresponda y el par de apriete indicado para cada borne.
Una selección y un montaje adecuados permiten conseguir una distribución eléctrica ordenada, conexiones accesibles y un cableado más fácil de revisar, tanto en cuadros nuevos como en ampliaciones de instalaciones existentes.
