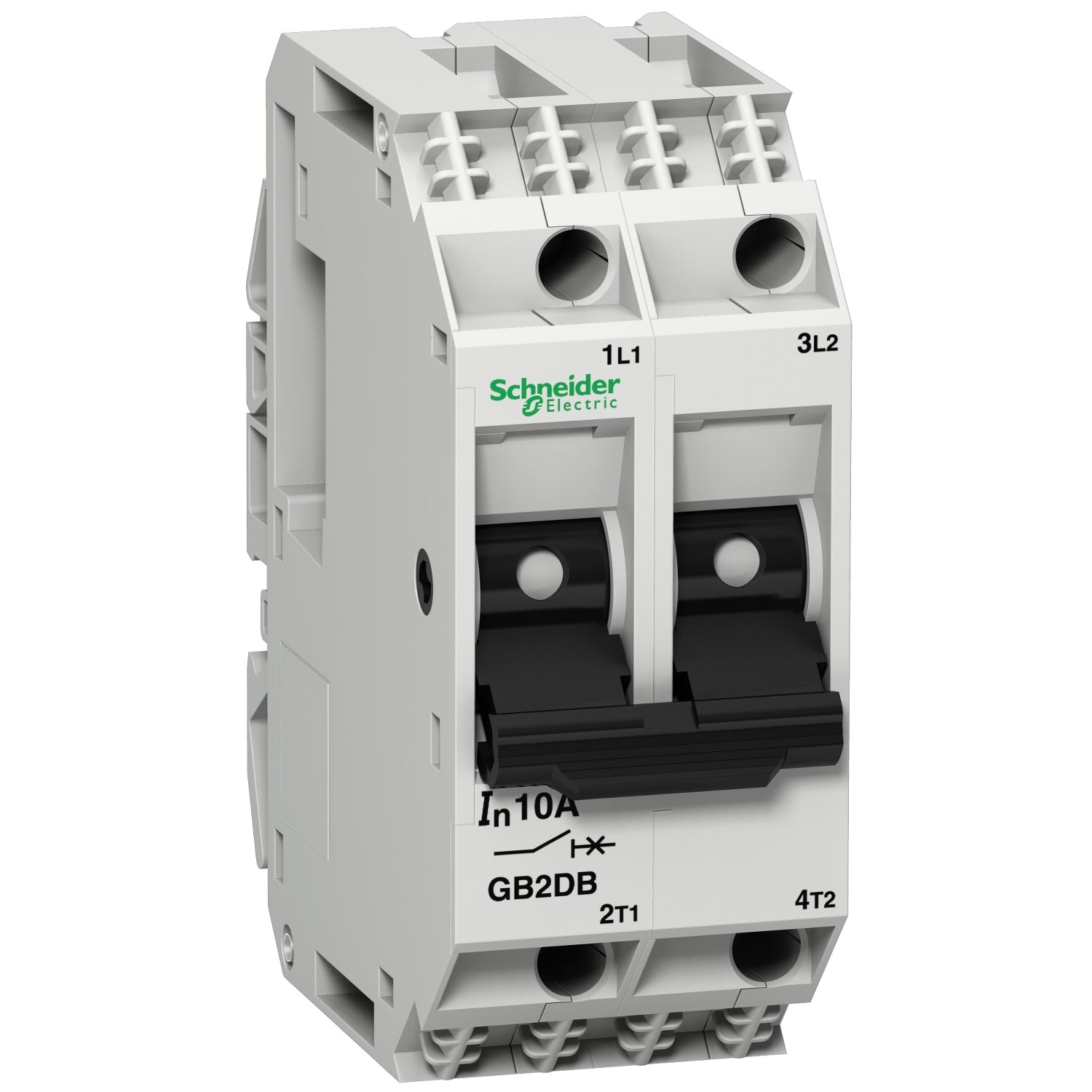

GB2DB10 - Disyuntor Magnetotérmico GB2-DB 5A 2P Schneider
GB2DB10 - Disyuntor Magnetotérmico GB2-DB 5A 2P Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de GB2DB10
La referencia GB2DB10 Schneider es un disyuntor magnetotérmico de la gama TeSys GB de 2 polos con una corriente nominal de 5 A y una tensión nominal de 415 V, concebido para la protección de circuitos de control de equipos industriales. La referencia GB2DB10 proporciona protección magnetotérmica con un umbral de disparo magnético de 66 A equivalente a 13 In y un poder de corte Icu de 2 kA a 415 V, pudiendo utilizarse también para la protección de cargas de corriente continua de hasta 5 A a 48 V en categoría DC-13 con un poder de corte Icu de 1,5 kA a 24 V. El disyuntor magnetotérmico GB2DB10 presenta un diseño compacto de 30 mm de ancho, permite montaje en carril DIN de 35 mm, dispone de control mediante maneta conmutadora con una vida útil garantizada de 8000 ciclos de marcha y paro, y cumple las normas IEC 60947-1 e IEC 60947-2 conforme a Green Premium RoHS y REACh.
Especificaciones Principales de GB2DB10
TeSys
TeSys GB2
GB2
Interruptor automático
Control
2P
AC/DC
Categoría A acorde a En 50 A || DC-12 acorde a IEC 60947-5-1 || DC-13 acorde a IEC 60947-5-1
50/60 Hz acorde a En 50 A
2 kA Icu en 230/240 V CA 50/60 Hz acorde a En 50 A || 2 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A
75 % en 230/240 V CA 50/60 Hz acorde a En 50 A || 75 % en 400/415 V CA 50/60 Hz acorde a En 50 A
Térmico-magnético
66 A
Otras Especificaciones de GB2DB10
Por clips
Placa || Carril
Vertical || Horizontal
Maneta
5 A
415 V CA 50/60 Hz acorde a En 50 A || 48 V CC
4 kV acorde a En 50 A
2 W
8000 ciclos
8000 ciclos
Conector 1 cable(s) 0,75…6 mm²sólido Sin extremidad de cable || Conector 2 cable(s) 0,75…4 mm²sólido Sin extremidad de cable || Conector 1 cable(s) 0,75…4 mm²flexible Con extremo de cable || Conector 2 cable(s) 0,75…2,5 mm²flexible Con extremo de cable
1,2 N.m en conector
Impactos, estado 1 22 Gn for 20 ms acorde a IEC 60068-2-27 || Vibraciones, estado 1 5 Gn, 5...110 Hz acorde a IEC 60068-2-6
Juego de 3
4
74 mm
30 mm
70 mm
0,115 kg
EN/IEC 60947-1 || Icu
TC
IP20 acorde a IEC 60529
-20…60 °C
-40…80 °C
960 °C acorde a IEC 60695-2-1
3000 m
