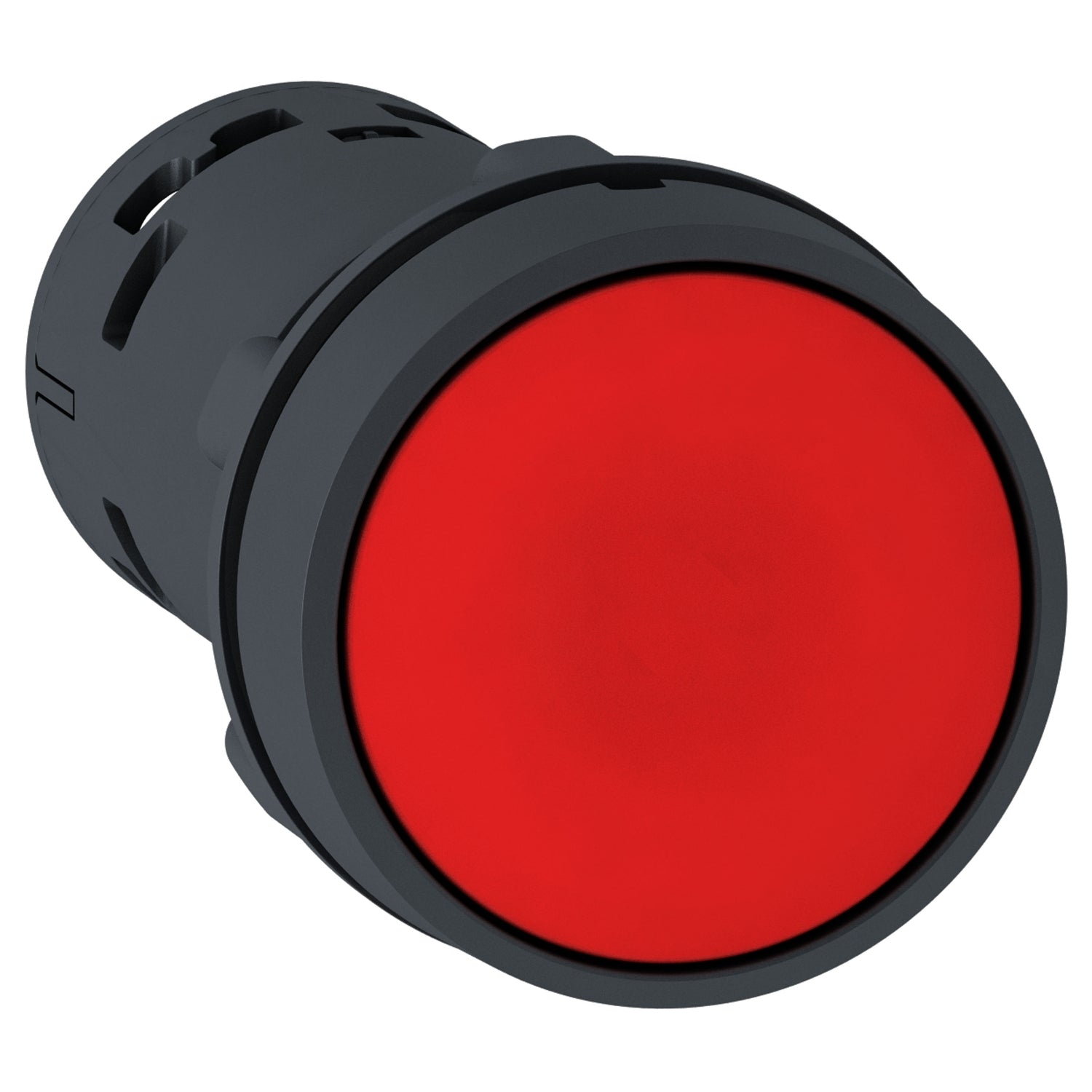

XB7NA42 - Pulsador rasante rojo nc Schneider
XB7NA42 - Pulsador rasante rojo nc Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XB7NA42
La referencia XB7NA42 Schneider es un pulsador monolítico enrasado de Ø 22 mm, con función de contacto NC y color rojo, pensado para circuitos de control en cuadros y máquinas. La referencia XB7NA42 utiliza bornes de tornillo y funciona mediante un mecanismo de impulso con retorno por resorte, lo que facilita una maniobra clara y repetible en uso diario. Gracias a su formato estándar, la referencia XB7NA42 se instala fácilmente en troquelados de 22 mm y permite una integración rápida en puestos de mando, con un diseño que ayuda a reducir errores de cableado y simplifica el mantenimiento.
Especificaciones Principales de XB7NA42
Harmony XB7
Pulsador
XB7
22 mm
10
IP20 conforme a IEC 60529 (cara trasera) || IP65 conforme a IEC 60529 (Panel frontal)
Circular
Retorno por muelle
Rojo Rasante, Sin marcado
1 NC
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, 1 x 0,34..0,2 x 2,5 mm² sin terminal acorde a IEC 60947-1
Producto monolítico
Otras Especificaciones de XB7NA42
29 mm
29 mm
51,5 mm
(11-12)NC
0,021 kg
Orificio de fijación - diámetro: 22,5 mm 22.3 +0.4/0 acorde a IEC 60947-1
>= 30 x 40 mm - tipo de cable: panel de suporte) metal - grosor: 1…6 mm || >= 30 x 40 mm - tipo de cable: panel de suporte) plástico - grosor: 2…6 mm
Tuerca de fijación debajo de la cabeza, estado 1 2…2,4 N.m
Ruptura lenta
Con contacto NC acorde a IEC 60947-5-1 anexo K
1000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con JIS N.º 1 destornillador || Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
4 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
250 V (grado contaminación 3) acorde a IEC 60947-1
4 kV acorde a IEC 60947-1
0,1 A en 250 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,22 A en 125 V, DC-13, R300 acorde a IEC 60947-5-1 || 0,3 A en 240 V, AC-14, D300 acorde a IEC 60947-5-1 || 0,6 A en 120 V, AC-14, D300 acorde a IEC 60947-5-1
1000000 ciclos, DC-13, 0,3 A en 24 V, ritmo funcion <216000 ciclos/mn, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 0,03 A en 230 V, ritmo funcion <216000 ciclos/mn, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 0,09 A en 240 V, ritmo funcion <108000 ciclos/mn, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ <= 10exp(-6) en 17 V, 5 mA acorde a IEC 60947-5-4
TH
-40…70 °C
-25…70 °C
Clase II acorde a IEC 61140
Tipo 12 || Type 3
UL 508 || CSA C22.2 No 14 || IEC 60947-1 || IEC 60947-5-1 || JIS C8201-5-1 || JIS C8201-1
GOST || CCC
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
