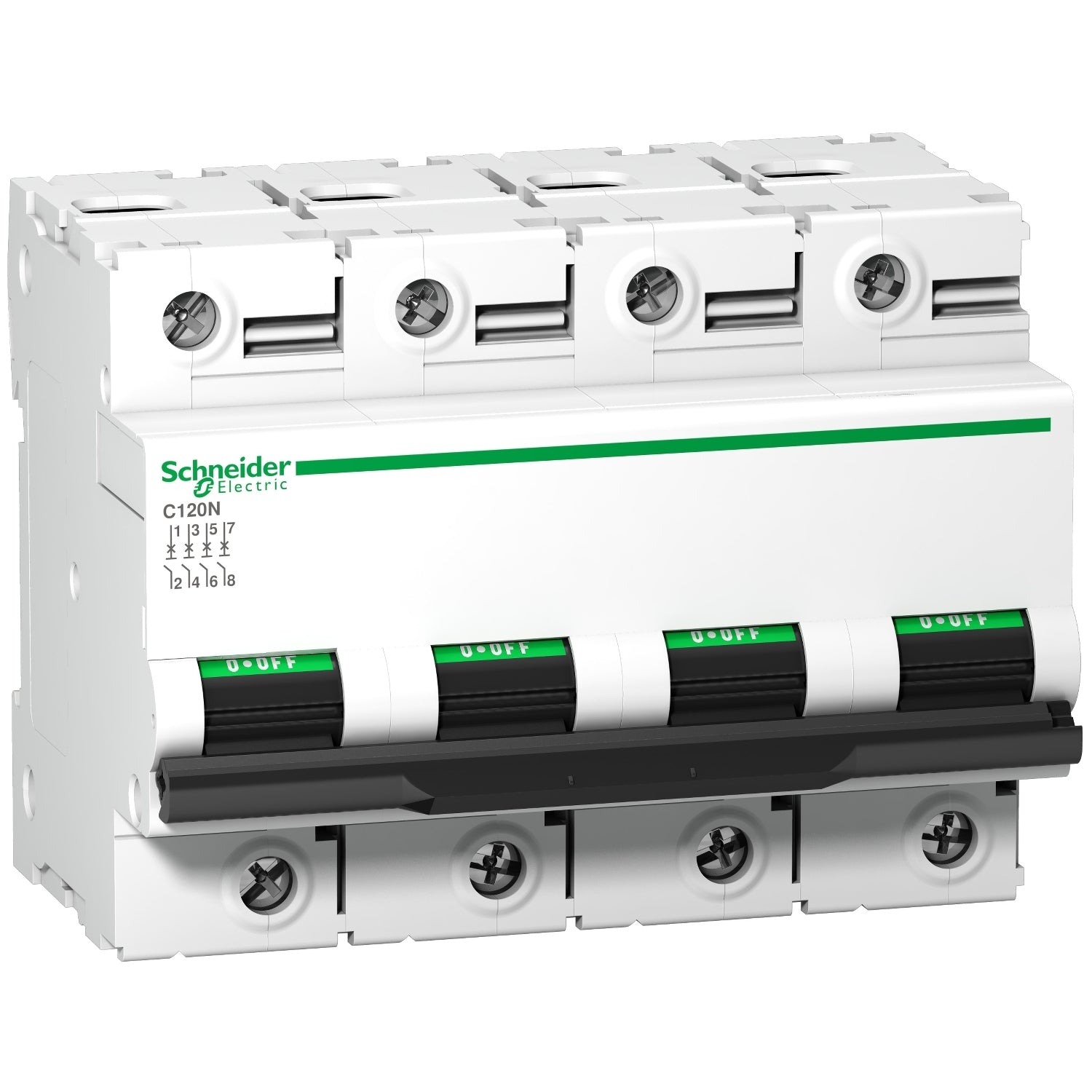

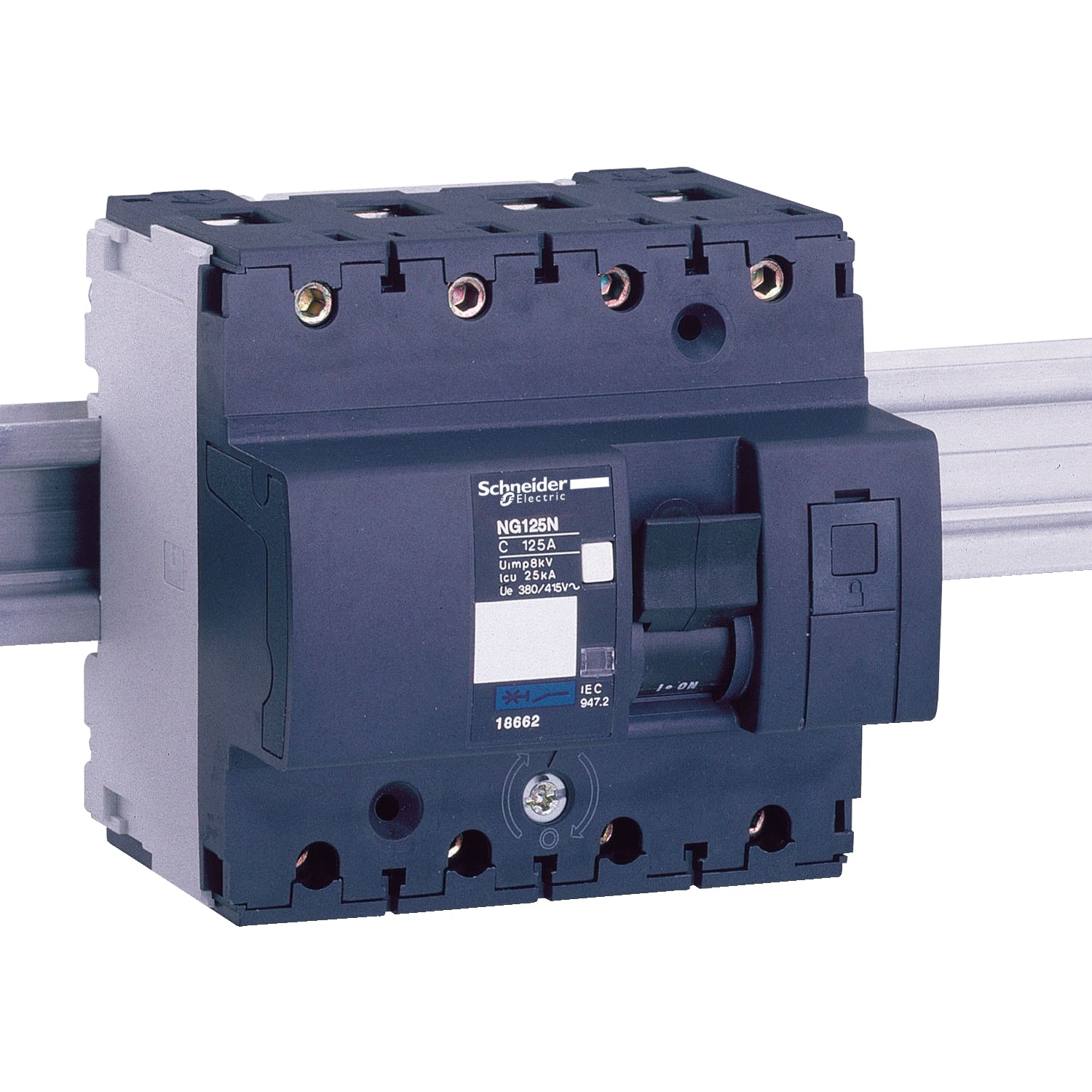

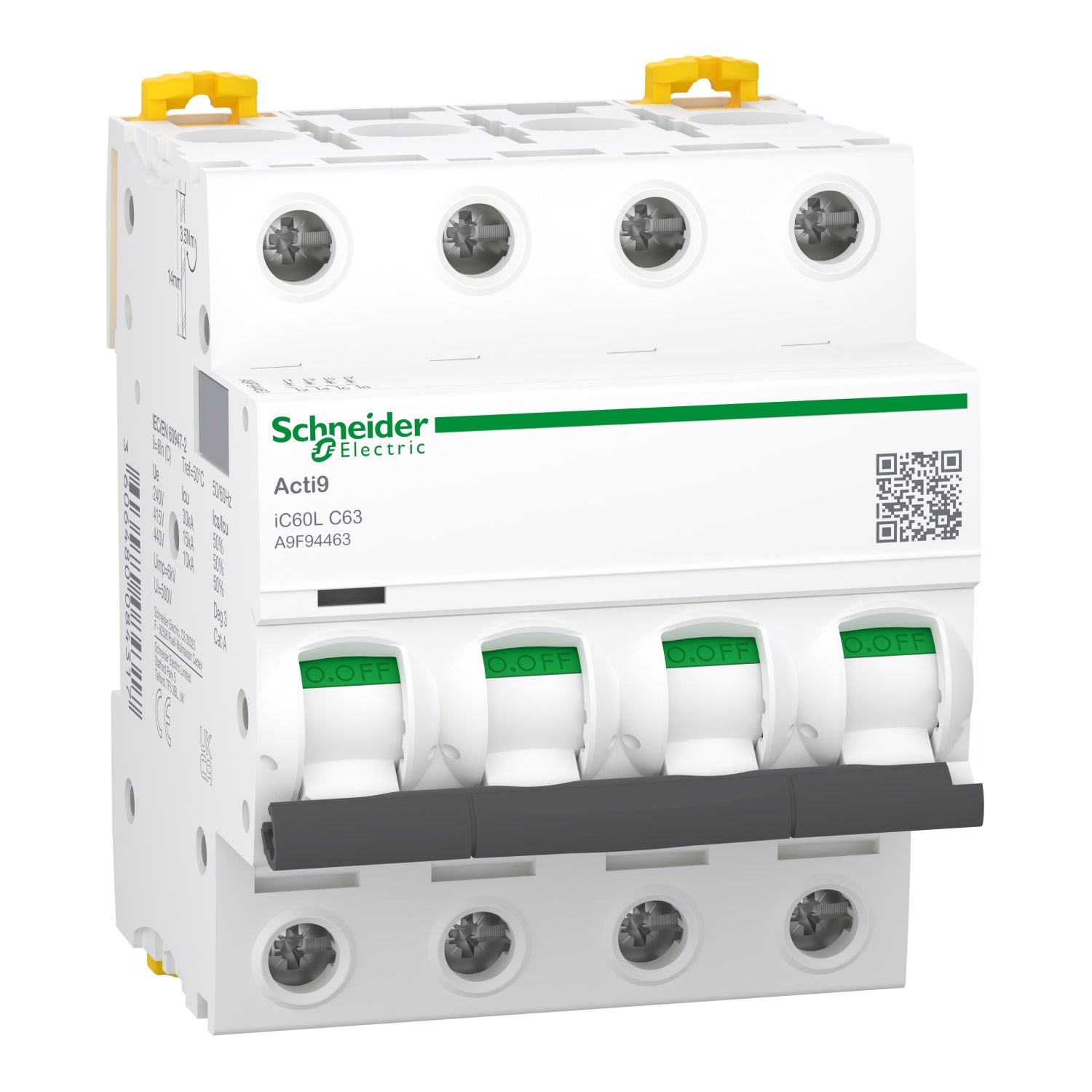

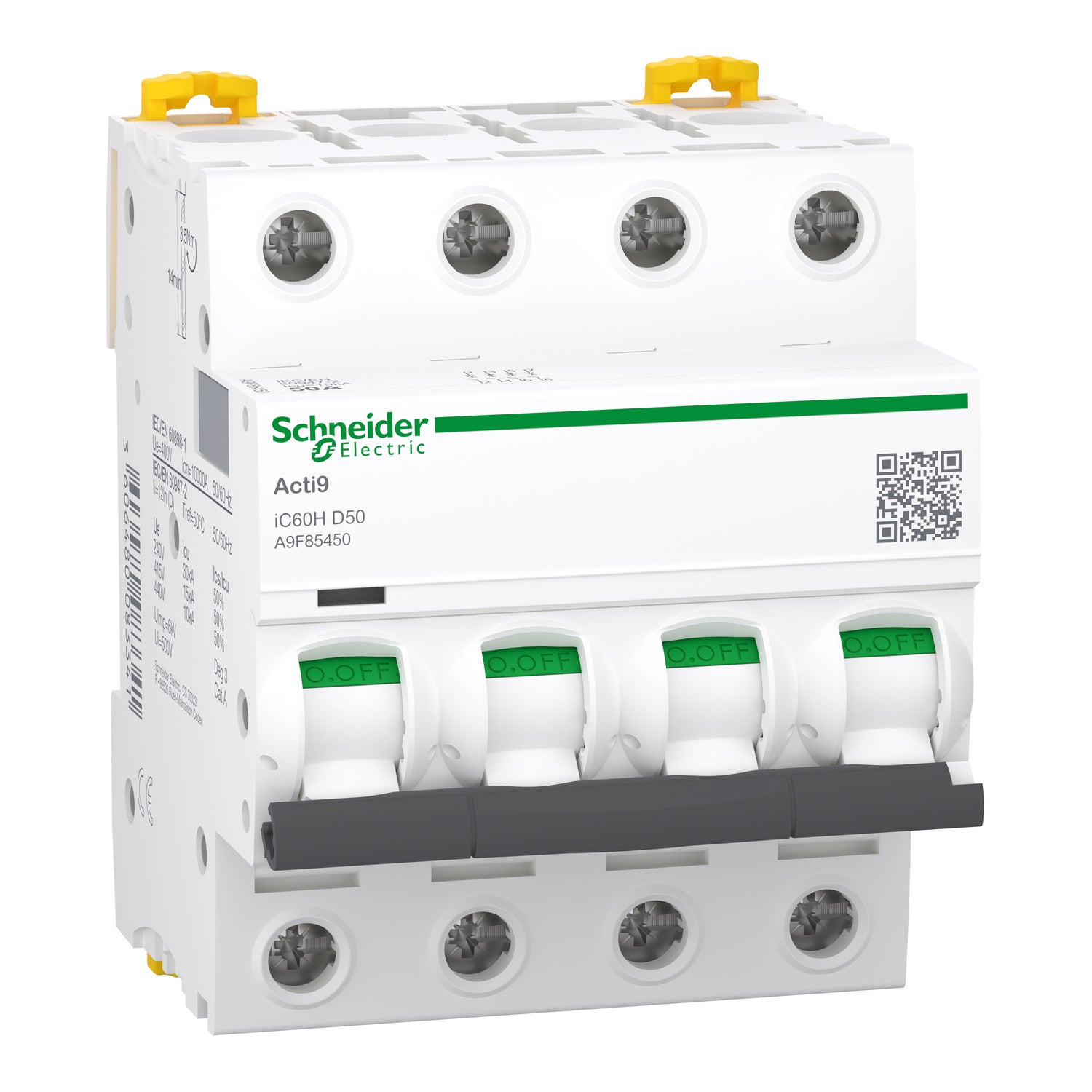

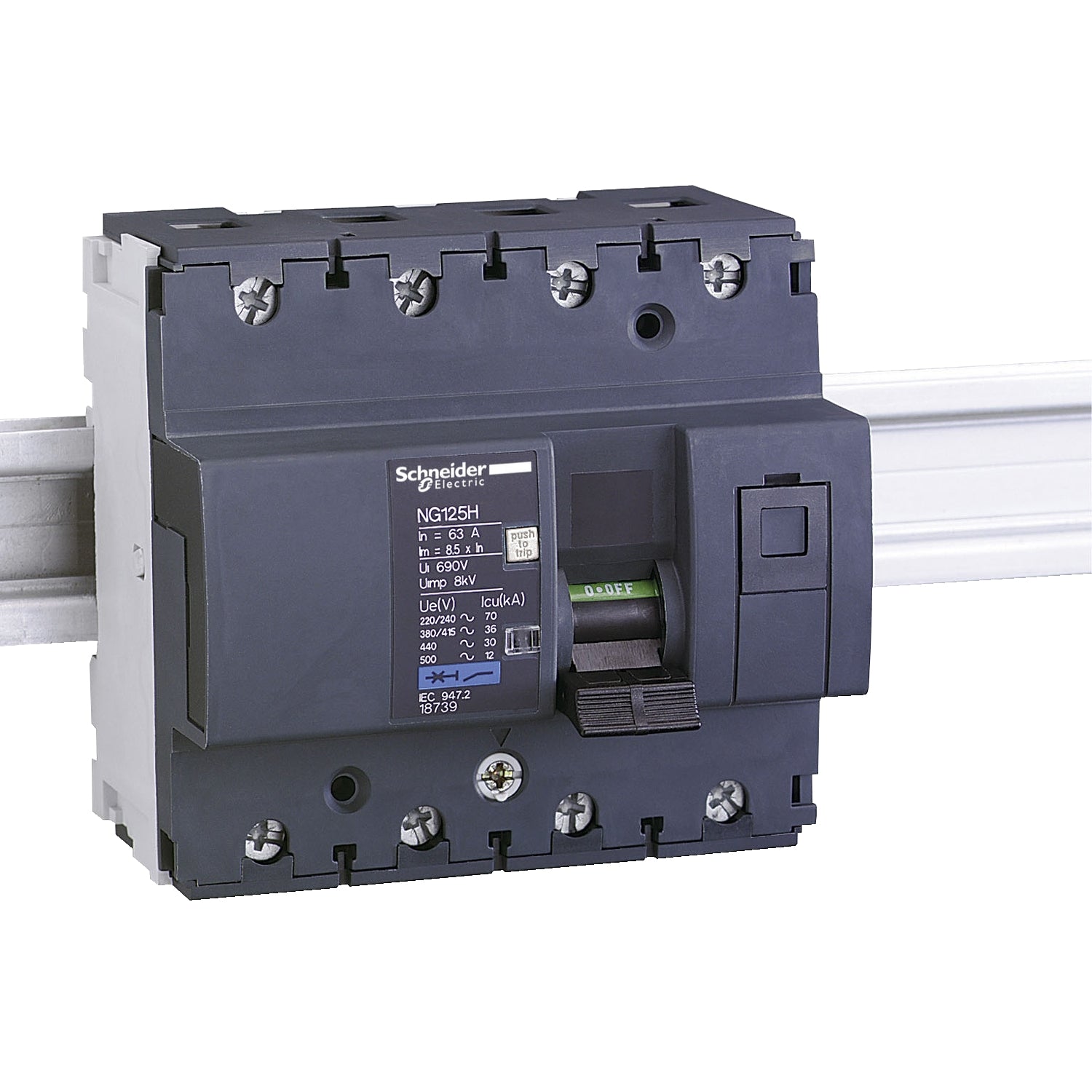

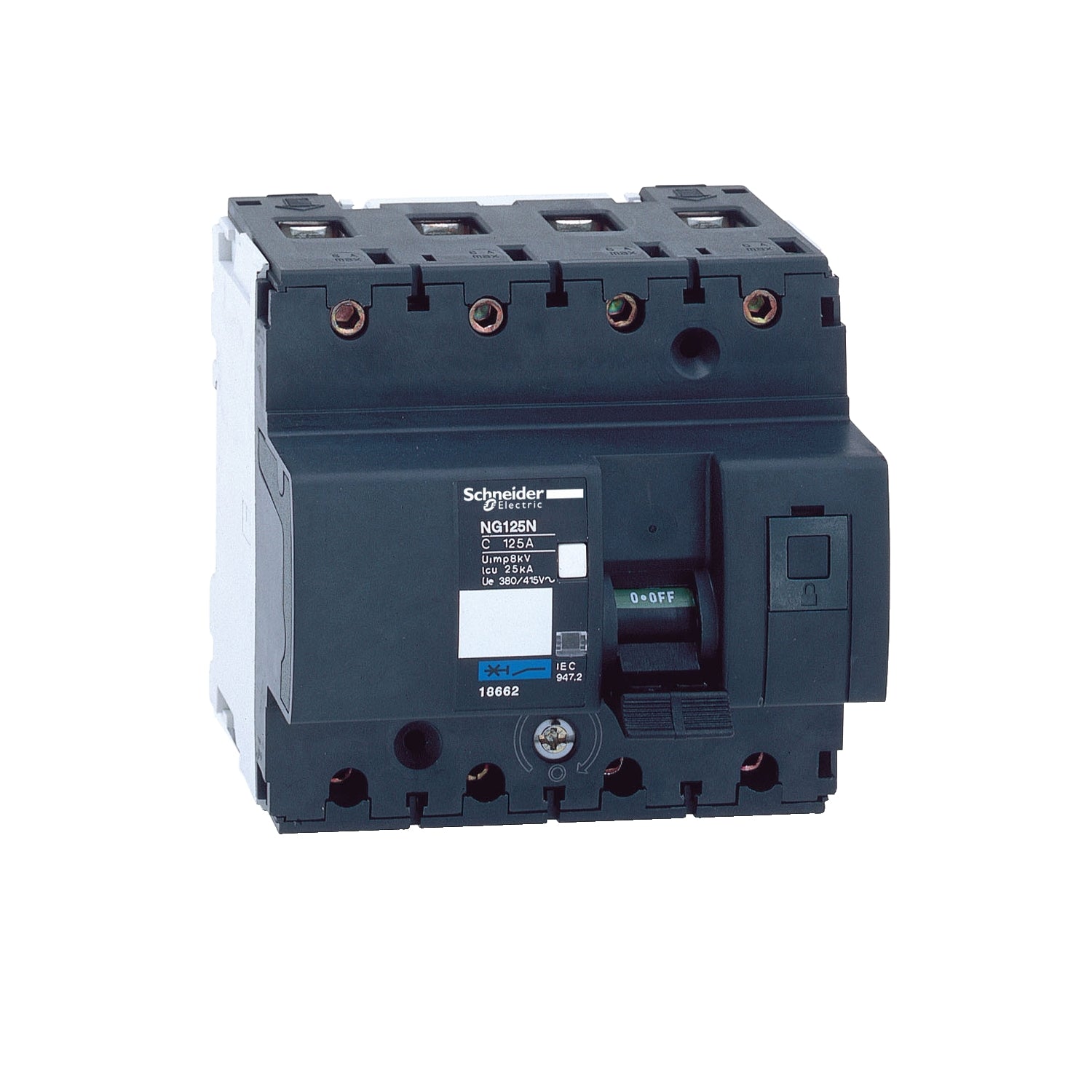

Un magnetotérmico tetrapolar 4P es un interruptor magnetotérmico diseñado para proteger instalaciones trifásicas con neutro, actuando simultáneamente sobre tres fases y el conductor neutro. A diferencia de un magnetotérmico tripolar, que solo corta las tres fases, el interruptor magnetotérmico tetrapolar garantiza el seccionamiento completo del sistema trifásico, evitando tensiones residuales en el neutro y mejorando la seguridad de la instalación.
Este tipo de magnetotérmico 4 polos se utiliza en cuadros generales de baja tensión, distribución terciaria, líneas de alimentación a subcuadros, maquinaria con consumos mixtos (trifásicos y monofásicos) y aplicaciones donde la normativa exige el corte simultáneo de fases y neutro. Dentro de la familia de los magnetotérmicos trifásicos, los tetrapolares 4P son la solución más completa cuando el neutro forma parte activa del sistema.
Intensidad nominal de un magnetotérmico tetrapolar
La intensidad nominal indica la corriente máxima que el magnetotérmico tetrapolar puede soportar sin dispararse. Hay desde modelos de 1A, 2A, 4A, 6A, 10A, magnetotérmico 16A, 20A, magnetotérmico 25A, 32A, magnetotérmico 40A, 50A, 63A, 80A, 100A hasta 125A, lo que permite cubrir desde circuitos de mando y pequeñas líneas hasta alimentaciones principales de cuadros eléctricos industriales.
La selección debe hacerse en función de:
- Potencia total de la carga trifásica.
- Sección de los conductores.
- Tipo de aplicación (cuadro general, línea de fuerza, alimentación de maquinaria, etc.).
Un calibre inferior provocará disparos frecuentes; uno sobredimensionado puede dejar sin protección efectiva el cableado.
Curva de disparo de un interruptor magnetotérmico tetrapolar
Los magnetotérmicos tetrapolares 4P incluyen curvas B, C y D:
- Curva B → adecuada para circuitos muy sensibles, protecciones de electrónica o líneas con baja corriente de arranque.
- Curva C → la más utilizada en distribución trifásica y cuadros terciarios; válida para la mayoría de cargas generales.
- Curva D → recomendada para motores, transformadores, bombas y equipos con picos de arranque elevados.
Elegir la curva adecuada en el magnetotérmico tetrapolar evita disparos innecesarios en el arranque y garantiza que el interruptor magnetotérmico 4P actúe de forma rápida ante cortocircuitos reales.
Poder de corte de un magnetotérmico 4P
Podemos encontrar magnetotérmicos tetrapolares con poderes de corte de:
- 6 kA y 10 kA → idóneos para cuadros secundarios o pequeñas instalaciones.
- 15 kA, 25 kA, 36 kA e incluso 50 kA → pensados para entornos industriales, cuadros principales y líneas con alta potencia de cortocircuito.
En instalaciones trifásicas, es esencial que el magnetotérmico 4 polos tenga un poder de corte igual o superior a la Icc calculada en el punto de instalación.
Aplicaciones típicas del automático 4P
El magnetotérmico tetrapolar 4P se utiliza en:
- Cuadros generales de baja tensión con neutro.
- Distribución en edificios terciarios e industriales.
- Alimentación de subcuadros trifásicos.
- Sistemas con cargas mixtas (trifásicas y monofásicas) que comparten neutro.
- Protección de líneas de potencia donde se exige corte de tres fases y neutro a la vez.
En resumen, el magnetotérmico tetrapolar es la opción indicada cuando se necesita un control completo sobre las tres fases y el neutro en instalaciones trifásicas, combinando seguridad, capacidad de corte y flexibilidad de regulación.
