El magnetotérmico 16A es un interruptor automático que combina disparo térmico frente a sobrecargas sostenidas y disparo magnético frente a cortocircuitos. En la práctica, el magnetotérmico 16A se instala en circuitos de uso frecuente por su equilibrio entre protección y continuidad. Para dimensionar bien el magnetotérmico 16A conviene revisar el calibre real de la línea, el comportamiento de la carga y el nivel de cortocircuito del cuadro eléctrico.
Magnetotérmico 16A: calibre 16A y coordinación con el conductor
El calibre define la corriente nominal que puede soportar la línea sin que el automático actúe por sobrecarga. En un magnetotérmico 16A, la selección debe ser coherente con la sección del cable, el método de instalación y la demanda real del circuito, evitando tanto sobredimensionar como quedarse corto.
En instalaciones con mayor demanda, puede ser necesario pasar a un magnetotérmico 25A si el diseño del circuito lo justifica.
Magnetotérmico 16A: curva de disparo según el tipo de carga
La curva determina la sensibilidad del disparo magnético ante picos de corriente de corta duración. En un magnetotérmico 16A, elegir la curva adecuada marca la diferencia entre una protección estable y disparos por arranque. Para cargas con picos bajos interesa una curva más sensible. Para uso general con receptores mixtos suele encajar una curva equilibrada. Para motores o equipos con picos elevados conviene una curva más tolerante.
- Curva B para electrónica e iluminación con picos bajos.
- Curva C para uso general, enchufes y cargas mixtas con picos moderados.
- Curva D para motores o cargas con picos elevados.
Magnetotérmico 16A: poder de corte (kA) y seguridad ante cortocircuito
El poder de corte indica la capacidad del automático para interrumpir un cortocircuito sin dañarse. En un magnetotérmico 16A, el kA no depende de los amperios del calibre, sino del nivel de cortocircuito disponible en el cuadro, que varía según acometida y condiciones de instalación. Elegir un kA insuficiente compromete la seguridad del circuito.
Magnetotérmico 16A: polos y esquema del cuadro

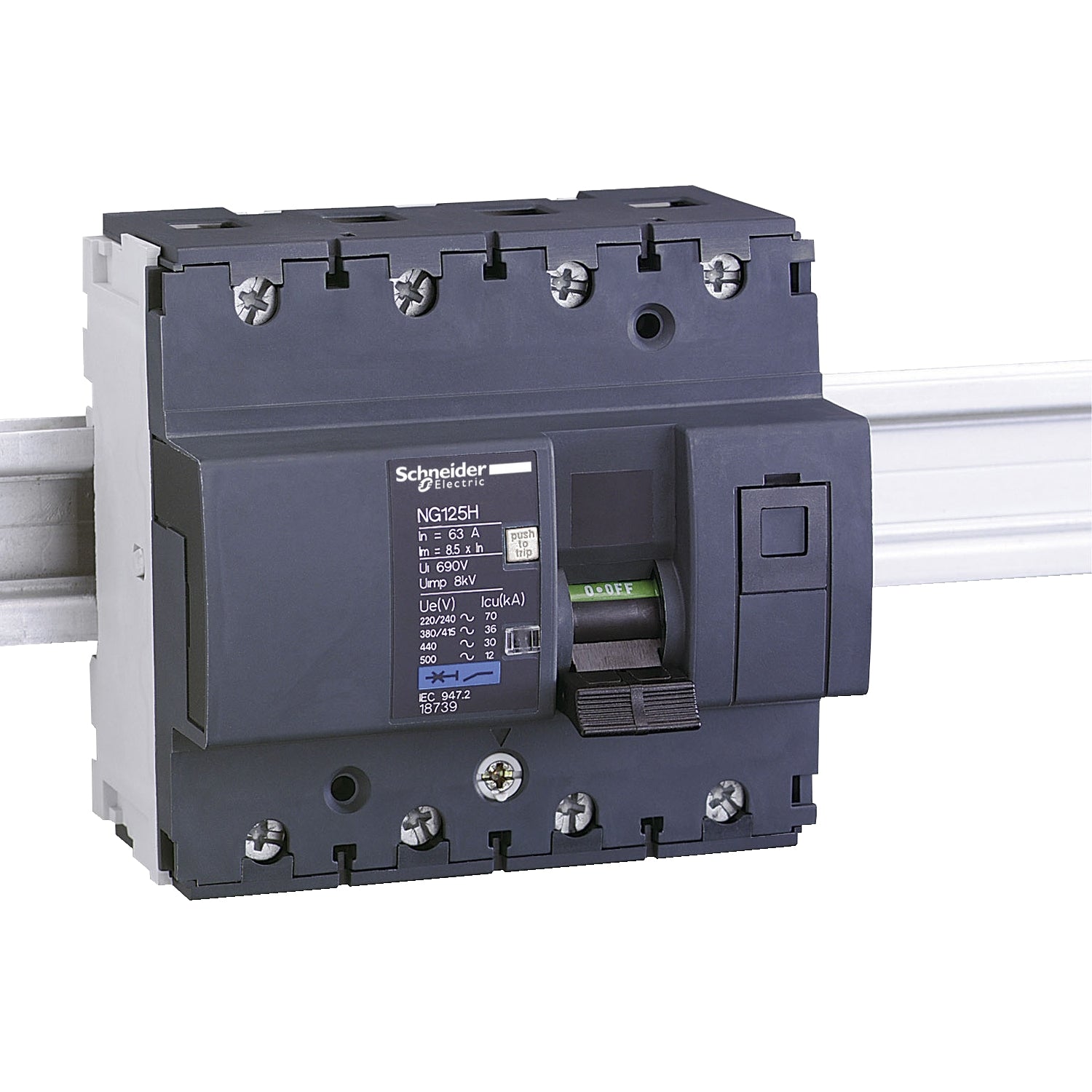

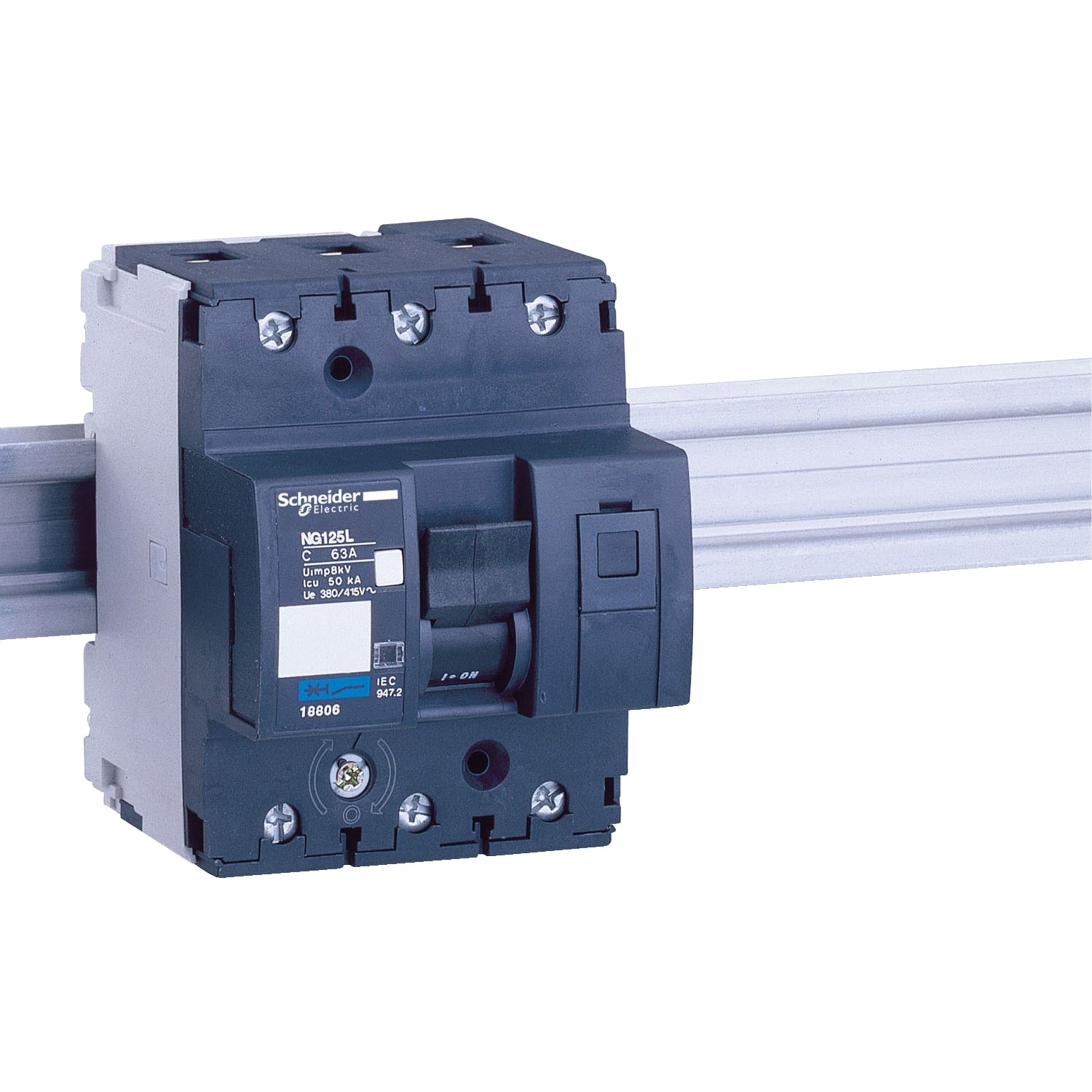

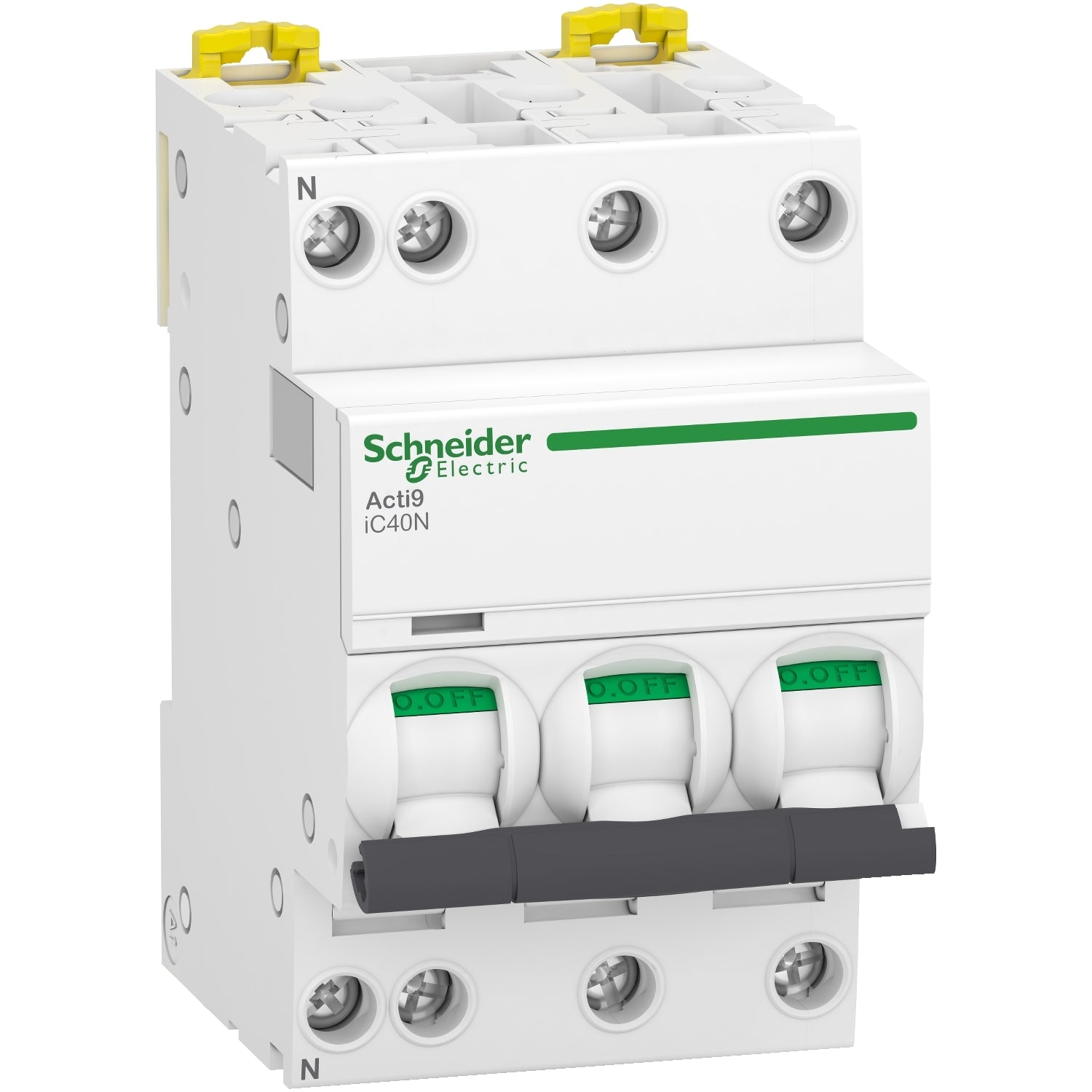

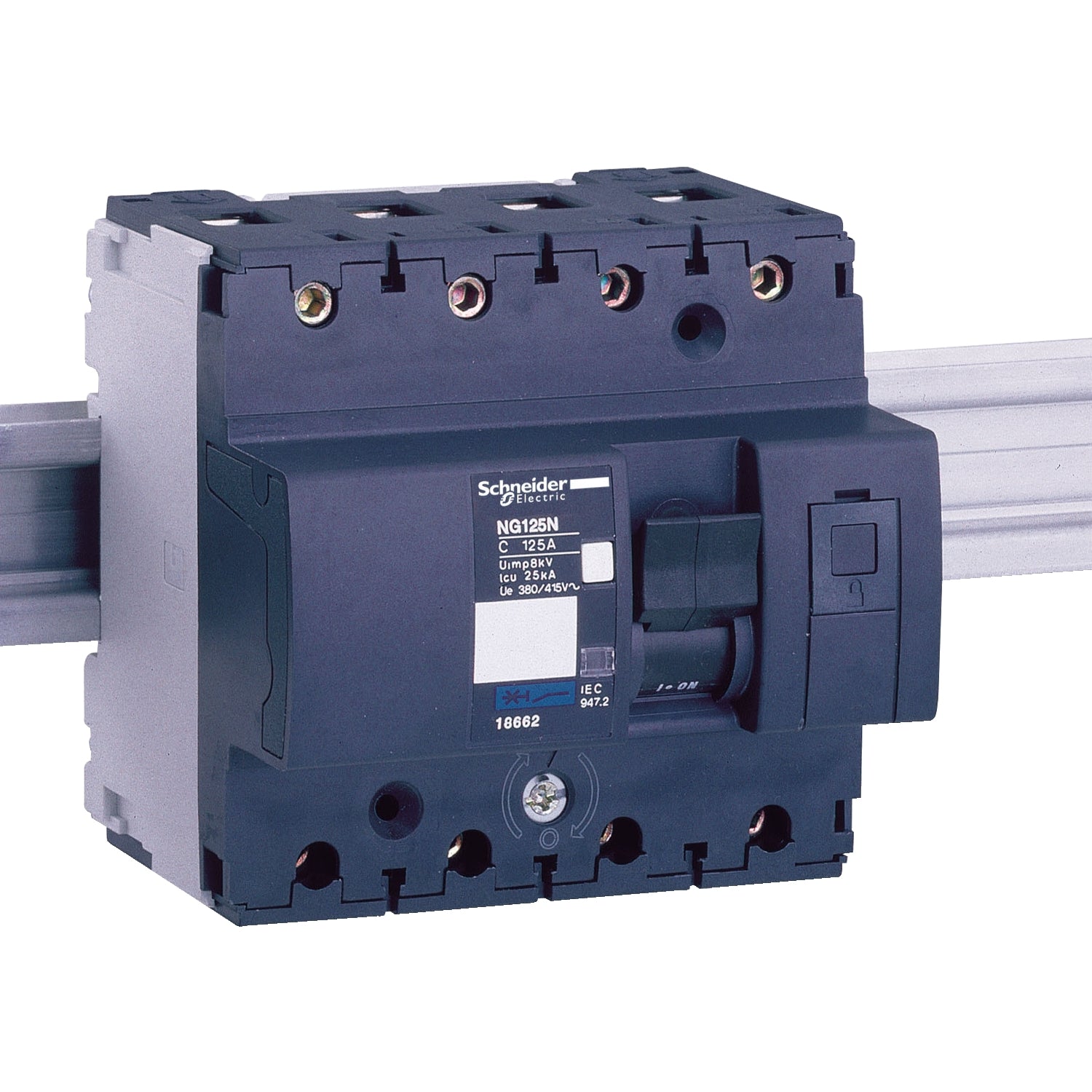

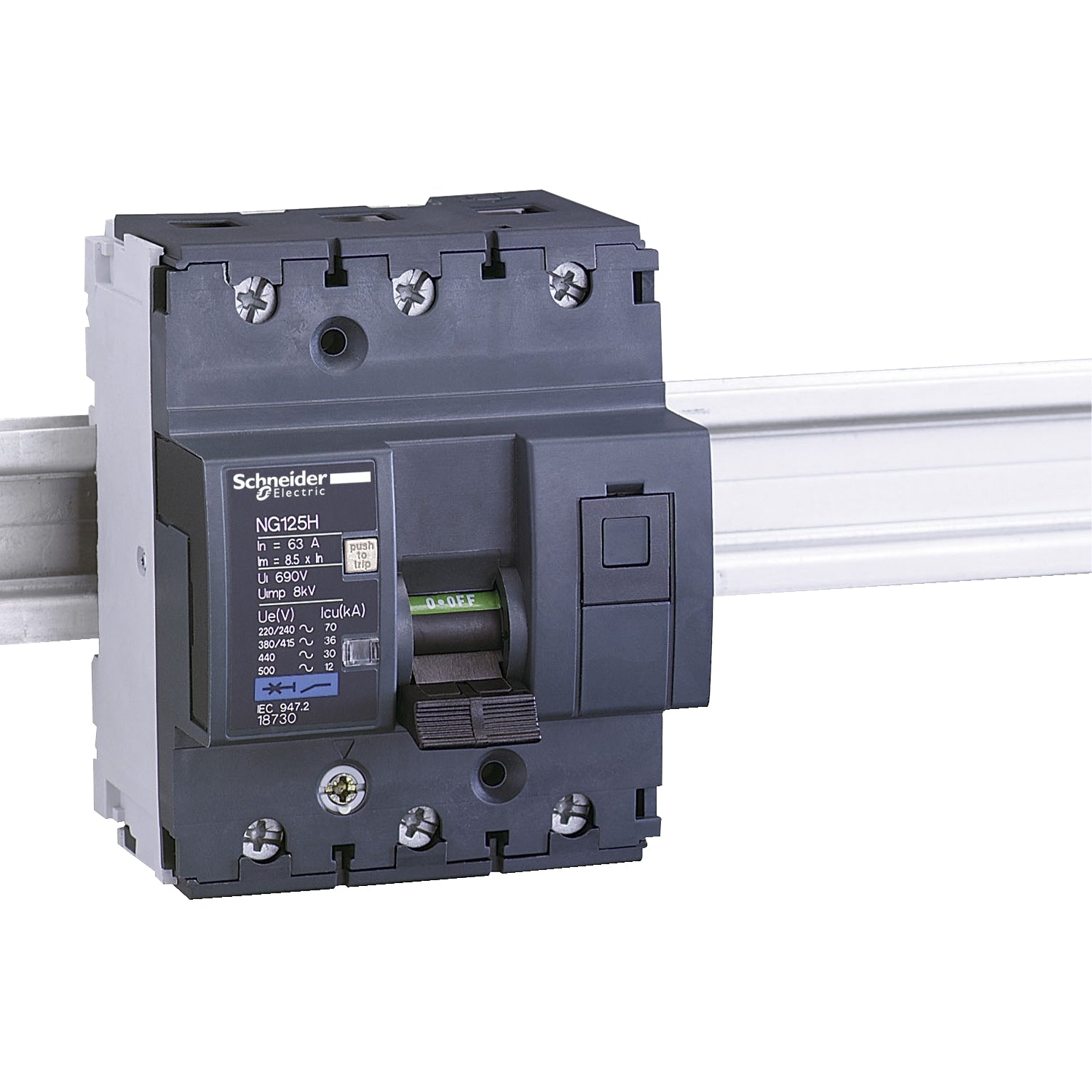

Según la instalación, un magnetotérmico 16A puede ser unipolar, un polo + neutro, magnetotérmico bipolar, magnetotérmico tres polos, o cuatro polos. La elección depende de si necesitas cortar solo fase, fase y neutro, o varios conductores en trifásica, además del criterio de desconexión del cuadro y del nivel de aislamiento requerido.
En cuadros con líneas de mayor capacidad o protecciones de cabecera, también puede valorarse un magnetotérmico 40A.
