El magnetotérmico 40A se utiliza cuando el circuito necesita una capacidad de corriente nominal superior a la de soluciones como un magnetotérmico 16A, un magnetotérmico 20A, un magnetotérmico 25A o un magnetotérmico 32A. En estos calibres, la selección ya no puede hacerse solo por aproximación, porque normalmente hablamos de líneas con más carga, subcuadros, derivaciones de mayor entidad o circuitos dedicados donde el margen de error es menor. Por eso, antes de elegir un magnetotérmico 40A conviene revisar con detalle la sección del conductor, la demanda real prevista, el tipo de carga, la curva de disparo y el poder de corte disponible en el punto de instalación. Además, en un magnetotérmico de 40 amperios el nivel de cortocircuito del cuadro y la proximidad al origen de suministro tienen más peso, especialmente en instalaciones terciarias, industriales ligeras o cuadros principales donde la exigencia eléctrica es mayor.
Magnetotérmico 40A: coordinación del calibre con el conductor
El magnetotérmico 40A debe coordinarse siempre con la sección del conductor, el método de instalación y la carga real para que la protección frente a sobrecarga sea efectiva. Si la línea no está preparada para 40 amperios, aumentar el calibre puede dejar el cable insuficientemente protegido ante calentamientos prolongados, sobre todo cuando existen recorridos largos, agrupamiento de cables, temperatura ambiente elevada o una ventilación deficiente dentro del cuadro eléctrico. En este tipo de circuitos, no basta con pensar en el consumo nominal de la carga. También hay que valorar simultaneidad, régimen de funcionamiento y posibles puntas sostenidas que puedan acercar el circuito al límite térmico. Por eso, el magnetotérmico 40A debe elegirse como parte del conjunto formado por conductor, condiciones de montaje y demanda real del circuito, y no solo por el valor de 40 amperios marcado en el frontal. Cuando la línea necesita todavía más margen de corriente, puede ser necesario pasar a un magnetotérmico 50A o a un magnetotérmico 63A, siempre que el cableado y el cuadro lo permitan.
Magnetotérmico 40A: curva según picos de arranque y tipo de carga

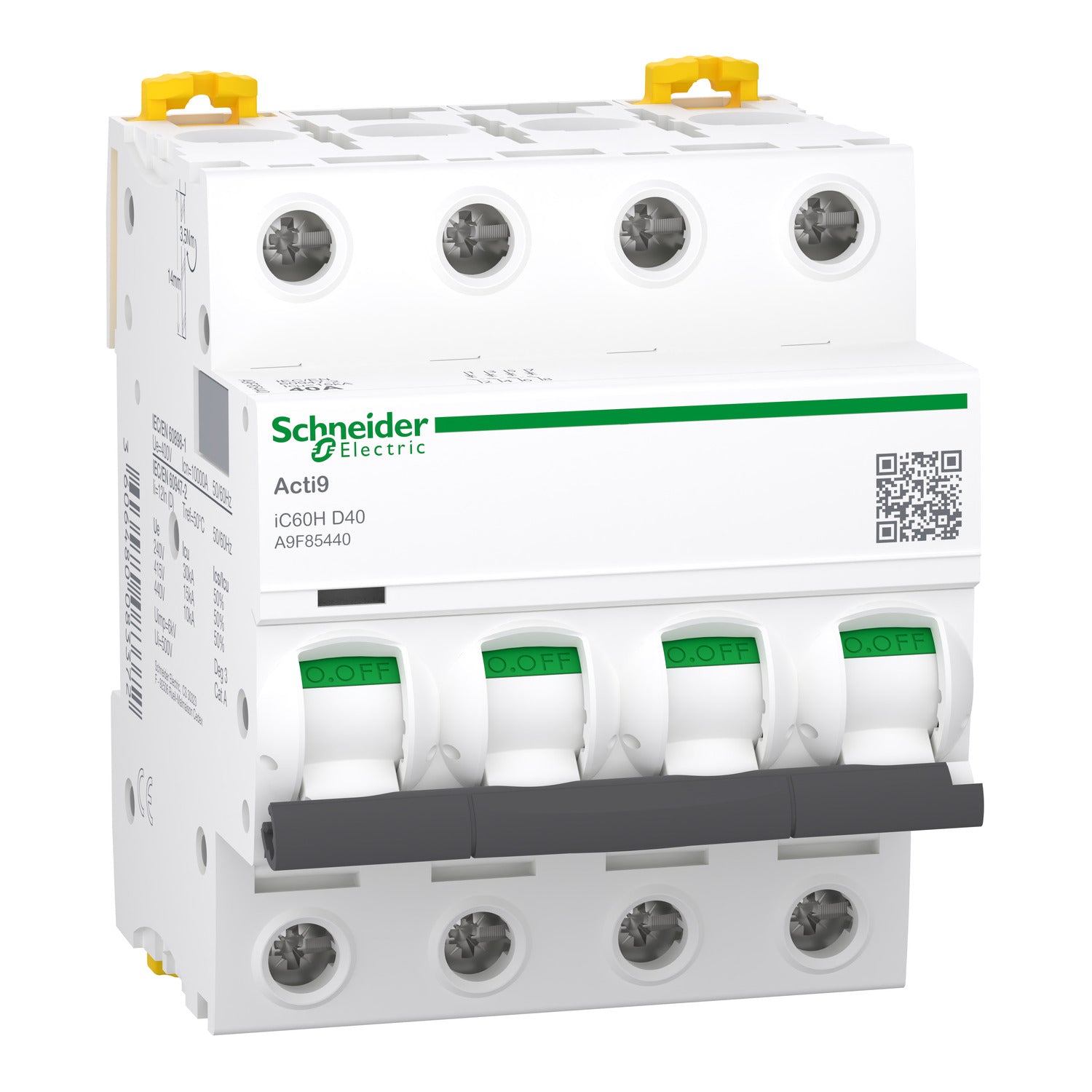

La curva de disparo define cómo responde la protección magnética ante picos de corriente breves. En un magnetotérmico 40A este punto puede ser especialmente importante, porque muchas aplicaciones de este calibre alimentan cargas con arranque exigente, receptores de potencia elevada o combinaciones de cargas donde aparecen picos simultáneos. La curva C es habitual en usos generales, líneas de fuerza, alimentación de subcuadros y circuitos con picos moderados. Sin embargo, cuando existen motores, compresores, bombas o receptores con corrientes de arranque elevadas, puede ser necesario revisar si la curva elegida ofrece suficiente tolerancia para evitar disparos intempestivos. Elegir bien la curva permite que el magnetotérmico 40A mantenga continuidad de servicio durante el funcionamiento normal y, al mismo tiempo, actúe con precisión cuando se produce un cortocircuito real. En este calibre, una mala elección de curva puede traducirse en un cuadro aparentemente bien dimensionado sobre el papel, pero inestable en la práctica.
Magnetotérmico 40A: poder de corte y seguridad ante cortocircuito
El poder de corte indica la capacidad del automático para interrumpir un cortocircuito sin dañarse y sin comprometer la seguridad del cuadro. En un magnetotérmico 40A, este parámetro cobra todavía más importancia porque suele instalarse en líneas con mayor entidad eléctrica y, en muchos casos, más cerca de cuadros principales o de puntos con mayor corriente de cortocircuito disponible. El kA no se elige por costumbre, sino según el entorno real de la instalación, la acometida, la impedancia de red y la proximidad al origen de suministro. Si el poder de corte es insuficiente para el punto donde se instala el magnetotérmico 40A, la protección puede no responder de forma segura ante un fallo severo. Por eso, además del calibre y la curva, conviene verificar siempre que el kA del magnetotérmico 40A sea coherente con el cuadro y con la severidad eléctrica prevista en ese punto concreto.
Magnetotérmico 40A: polos y esquema de red

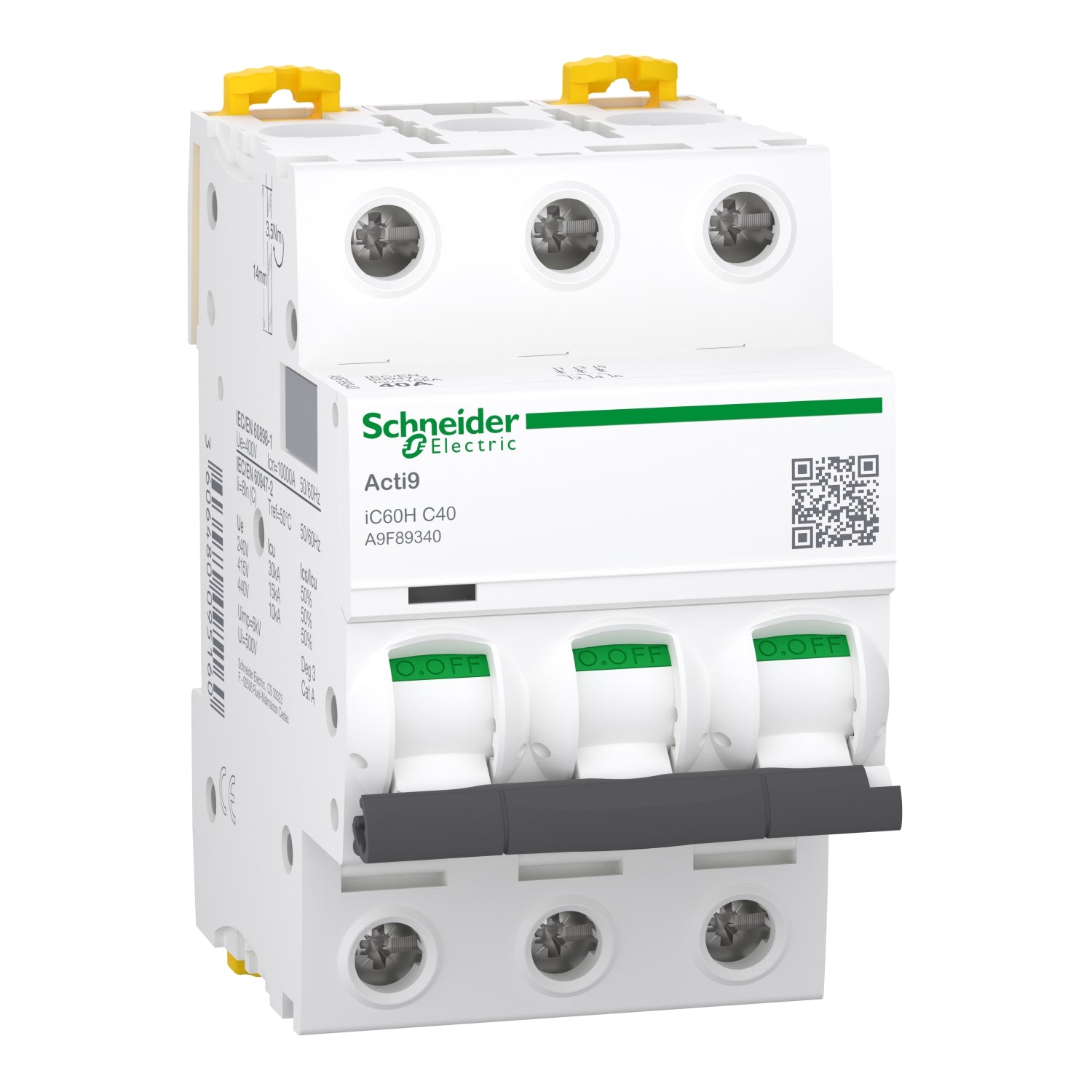

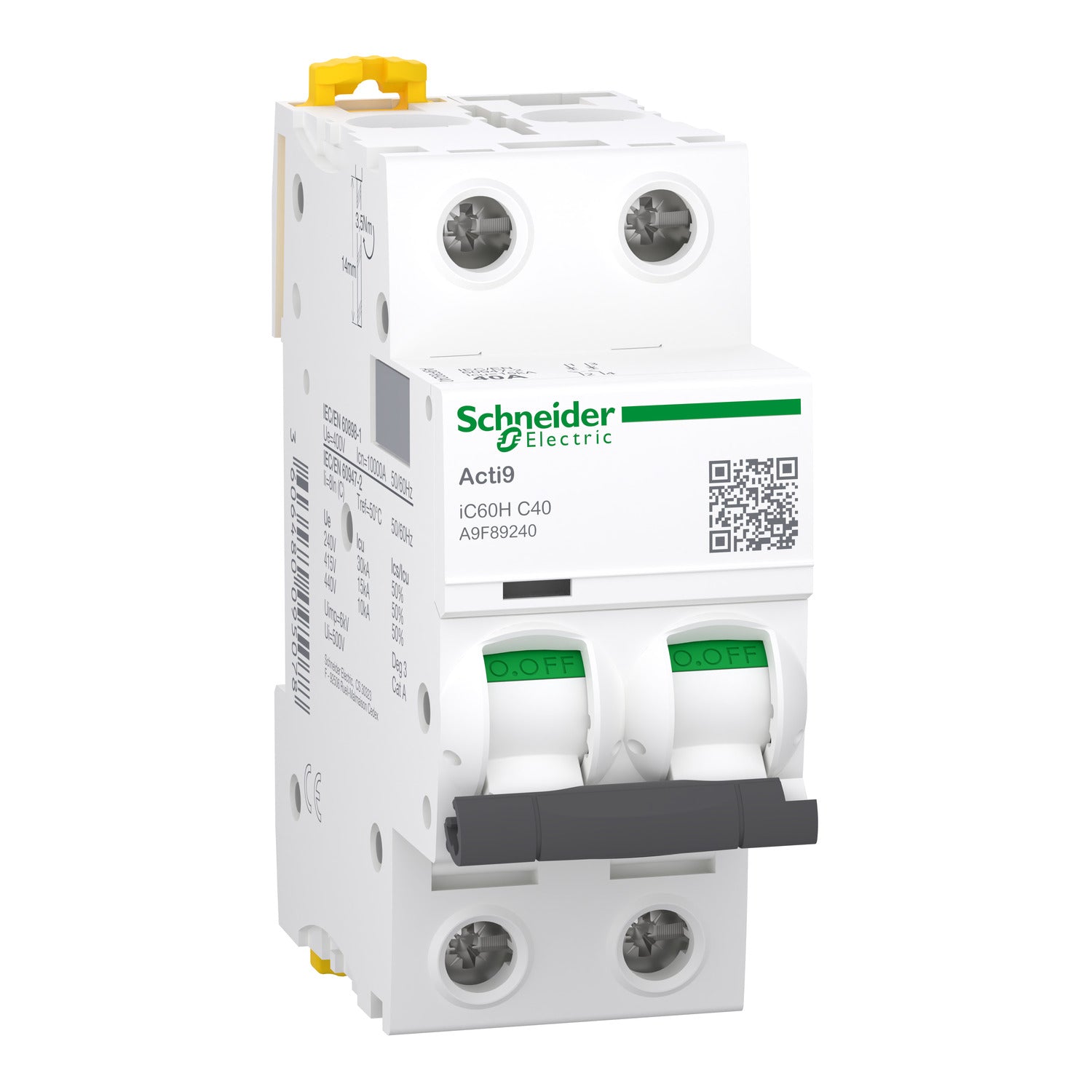

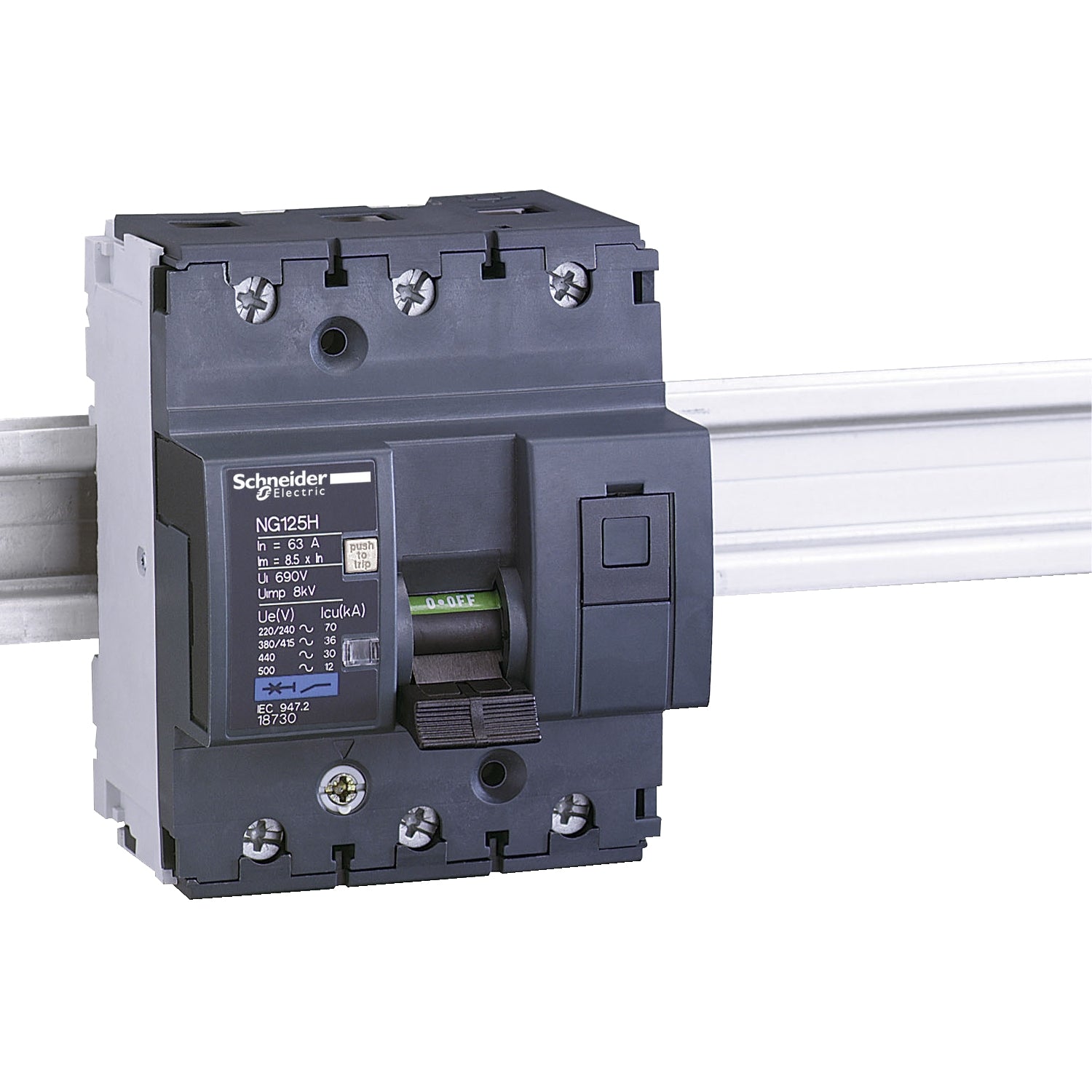

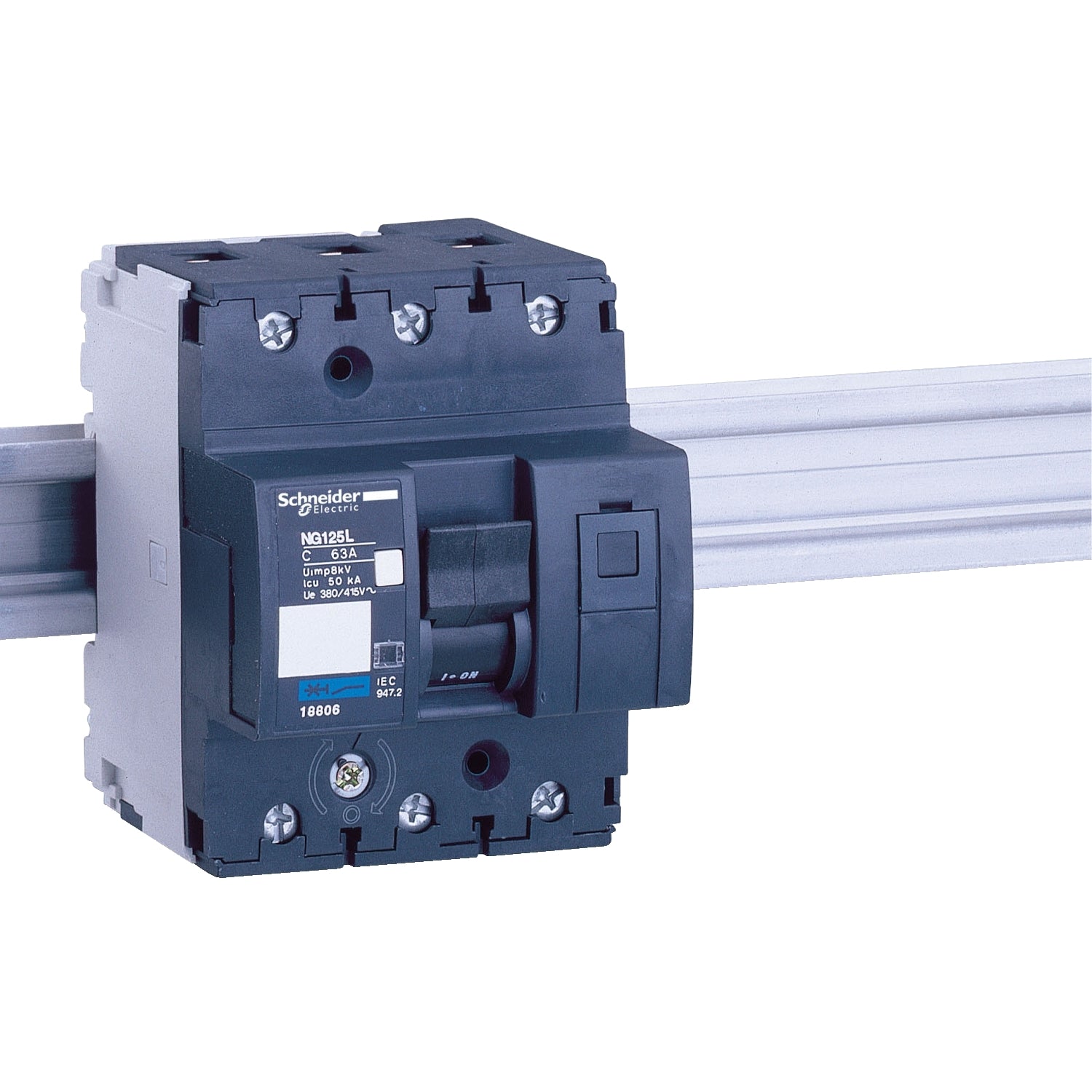

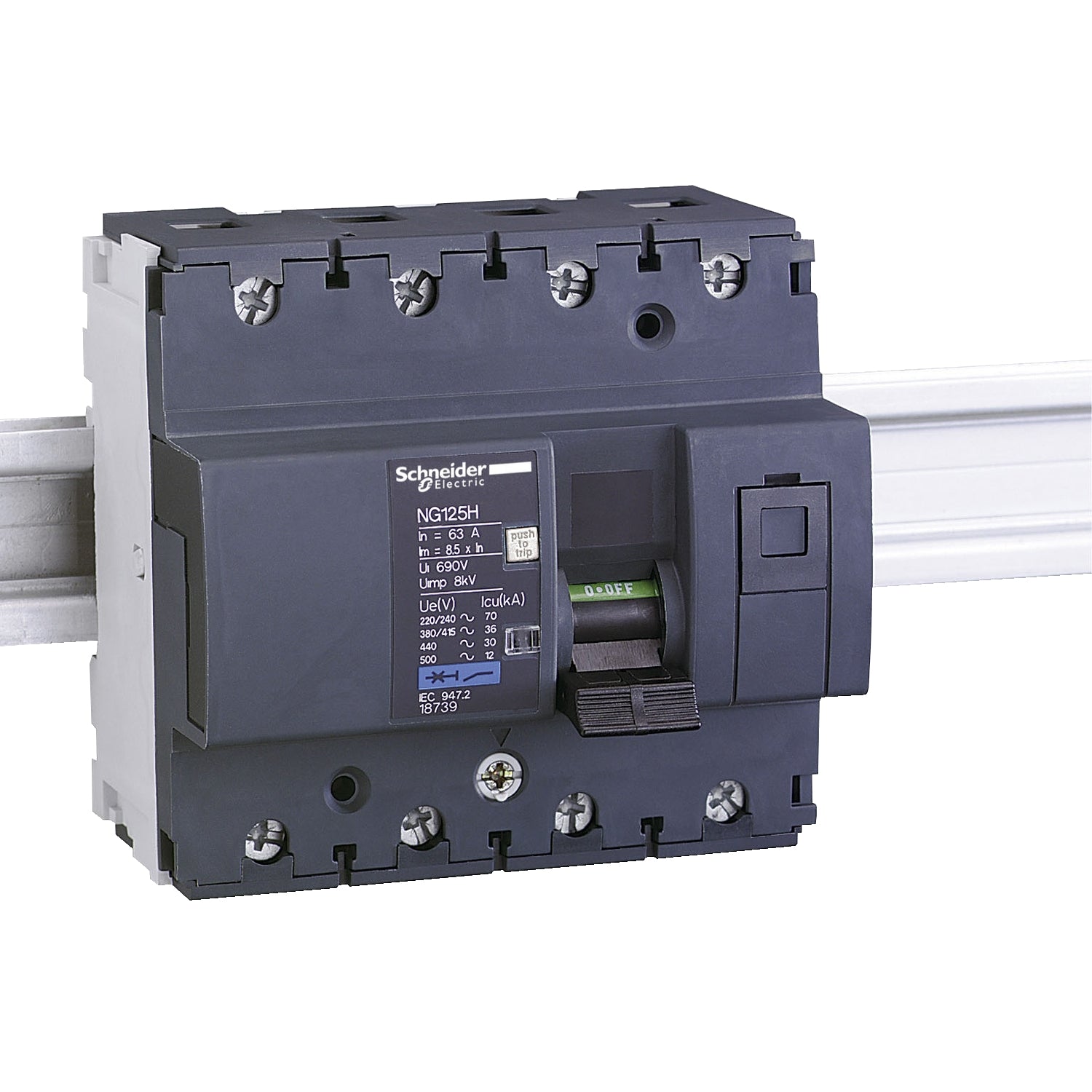

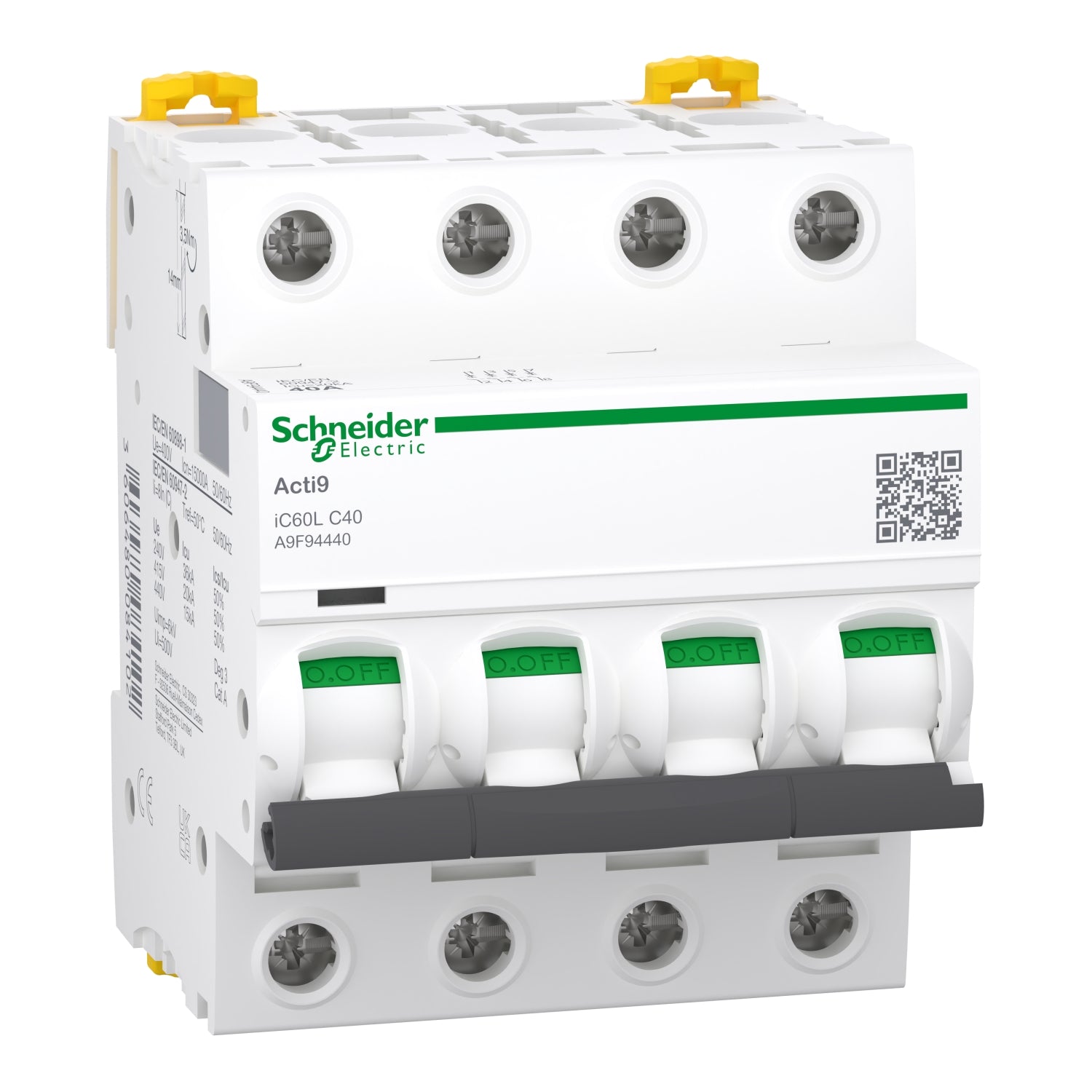

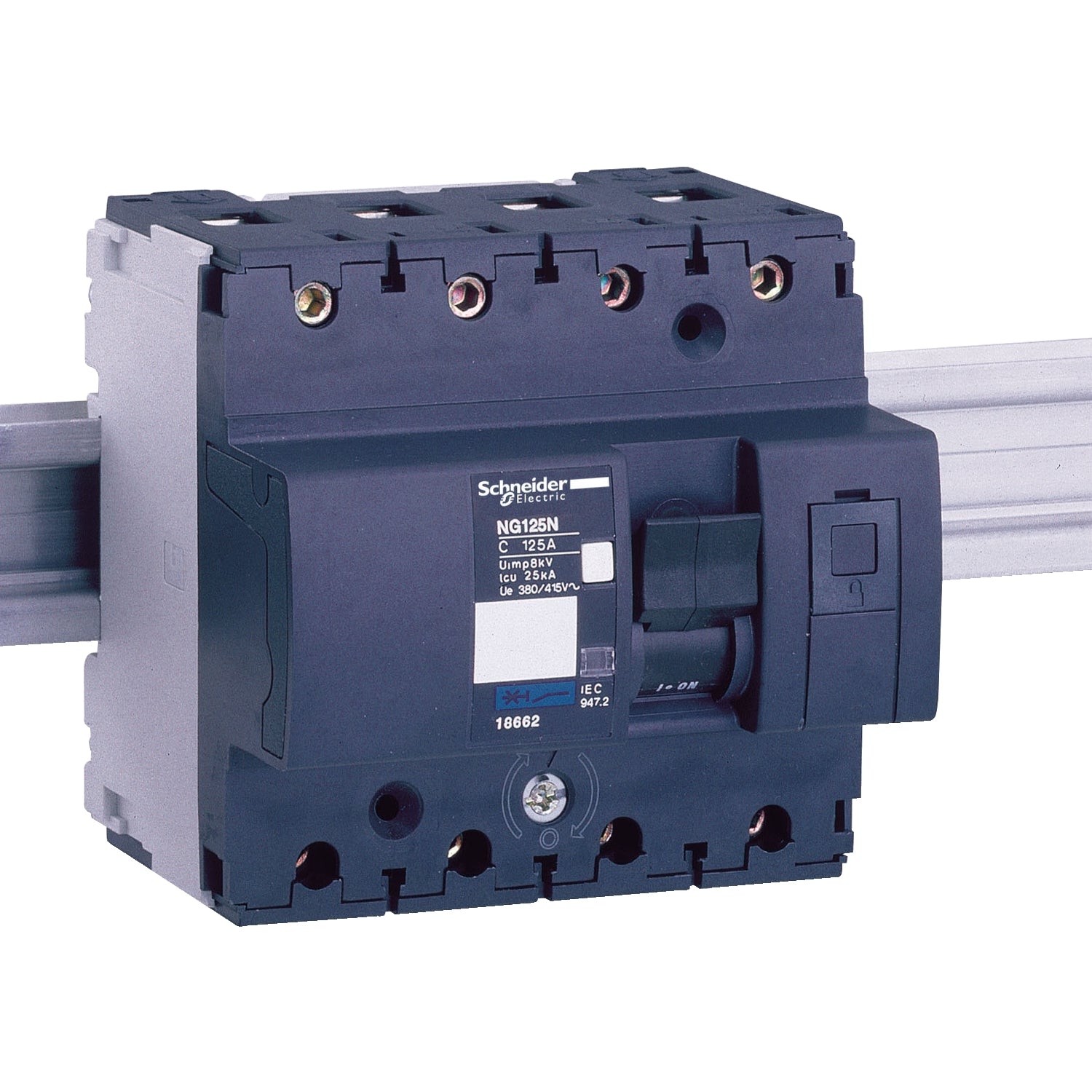

Según el tipo de red y la forma de distribución, un magnetotérmico 40A puede estar disponible en 1P+N, 2P, 3P o 4P. La elección del número de polos depende de si el circuito es monofásico o trifásico, de si se desea seccionar fase y neutro de forma simultánea y del criterio general de desconexión del cuadro. En monofásica, un magnetotérmico bipolar o 1P+N puede resultar adecuado en líneas donde interesa un corte coordinado de fase y neutro. En trifásica, las versiones 3P y 4P permiten proteger líneas de distribución, alimentación de subcuadros o cargas trifásicas con una desconexión coherente con el esquema de red. Elegir correctamente los polos en un magnetotérmico 40A no es solo una cuestión de formato. También afecta a la forma en la que se protege, se aísla y se maniobra el circuito dentro del cuadro eléctrico.
