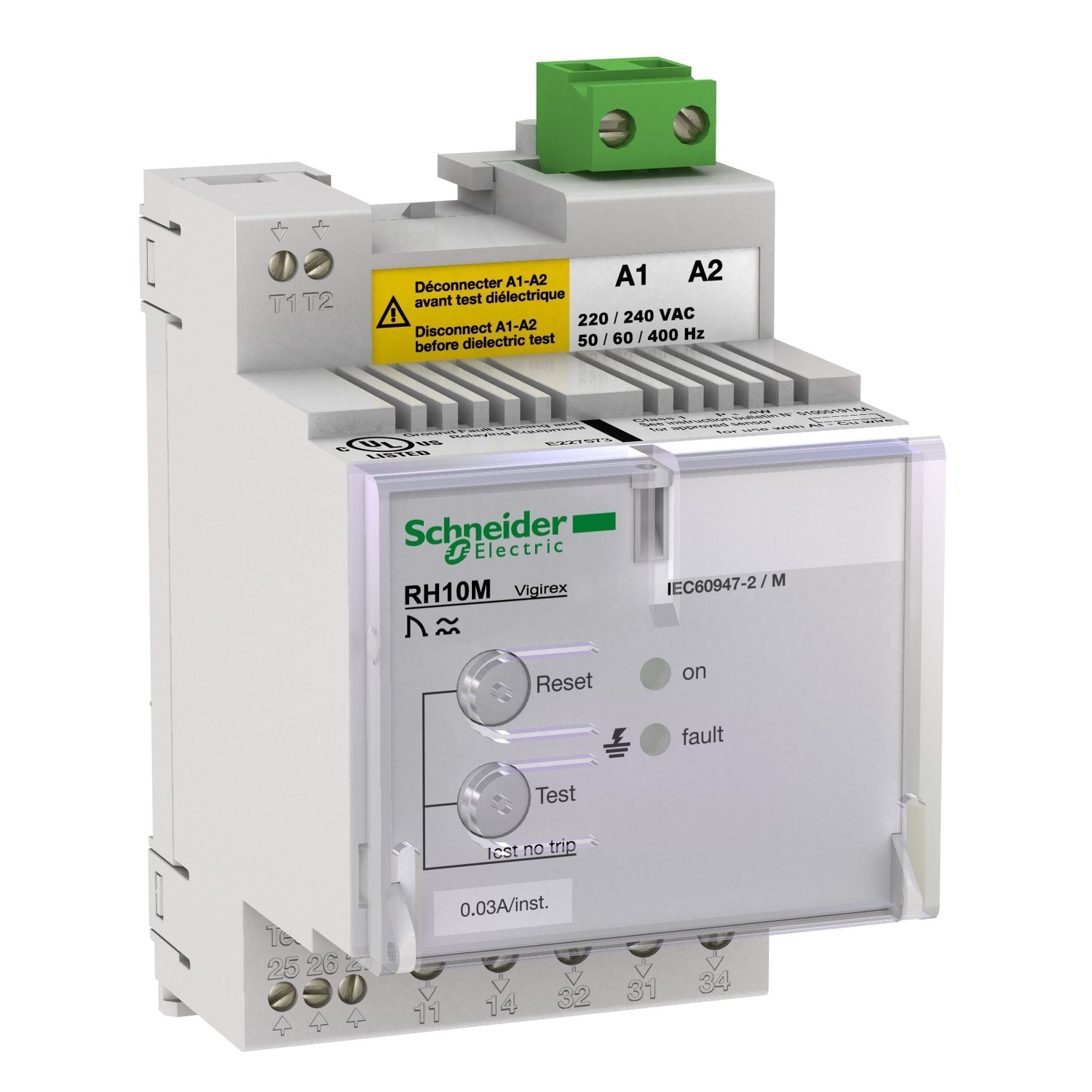

VigiPacT

RH10M

Residual current protection relay ((*))

Protección relé

Carril DIN

Tipo A

On/off

Fijo

0,3 A

Instantáneo

VigiPacT TOA Toroidales diferenciales cerrados || VigiPacT A Toroidales diferenciales cerrados || VigiPacT L Toroidales diferenciales cerrados

8 A

10 mA en 12 V

220...240 V CA 50/60 Hz 55...110 %

4 VA

1000 V - CA en 50/60 Hz - tipo de cable: máximo) || 1000 V - CA en 400 Hz - tipo de cable: máximo)

TT || IT || TN-S

8 kV

Rearme manual

Test remoto || Local

Componentes electrónicos - tipo de cable: continuo) || Alimentación - tipo de cable: continuo) || Enlace relé/sensor - tipo de cable: continuo)

Medición interna de corriente de fugas a tierra, rango: 80...100 %

Protegido por cubierta precintable

Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² Rígido AWG 24...AWG 12 || Alimentación auxiliar, estado 1 bornero cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12

Alimentación auxiliar: 7 mm para Superior conexión || Contactos de defecto: 8 mm para inferior conexión || Contactos de test y borna de reset de defecto: 5 mm para inferior conexión || Toroidal: 5 mm para Superior conexión || Presencia de tensión: 8 mm para inferior conexión

Alimentación auxiliar: 0,6 N.m Superior || Contactos de defecto: 0,6 N.m inferior || Contactos de test y borna de reset de defecto: 0,25 N.m inferior || Toroidal: 0,25 N.m Superior || Presencia de tensión: 0,6 N.m inferior

6

EN/IEC 60947-2 Annex M || EN/IEC 60755 || UL 1053 || CAN/CSA C22.2 No. 144

54 mm

81 mm

74 mm

0,3 kg

Cuerpo en cara frontal: acorde a EN/IEC 60529 || IP30 en partes later.: acorde a EN/IEC 60529 || IP20 en terminales de conexión: acorde a EN/IEC 60529

IK07 acorde a H

Resistencia al fuego acorde a IEC 60695-2-1 || Protección IK 2 joules:IK07 acorde a H || Vibraciones 13,2-100 Hz:0,7 g || Vibraciones 2-13,2 Hz:+/- 1 mm

IV

Clase II

Emisiones conducidas e irradiadas: B acorde a CISPR 11 || Prueba de inmunidad de radio frecuencia conducida: 3 acorde a IEC 61000-4-6 || Prueba de inmunidad a las descargas electrostáticas: 4 acorde a IEC 61000-4-2 || Susceptibilidad conducida de energía elevada: 4 acorde a IEC 61000-4-5 || Susceptibilidad conducida de baja energía: 4 acorde a IEC 61000-4-4 || Susceptibilidad radiada: 3 acorde a IEC 61000-4-3

95 % en 55 °C

3 acorde a IK07

-35…70 °C

-55…85 °C
