Resumen Técnico
Descripción

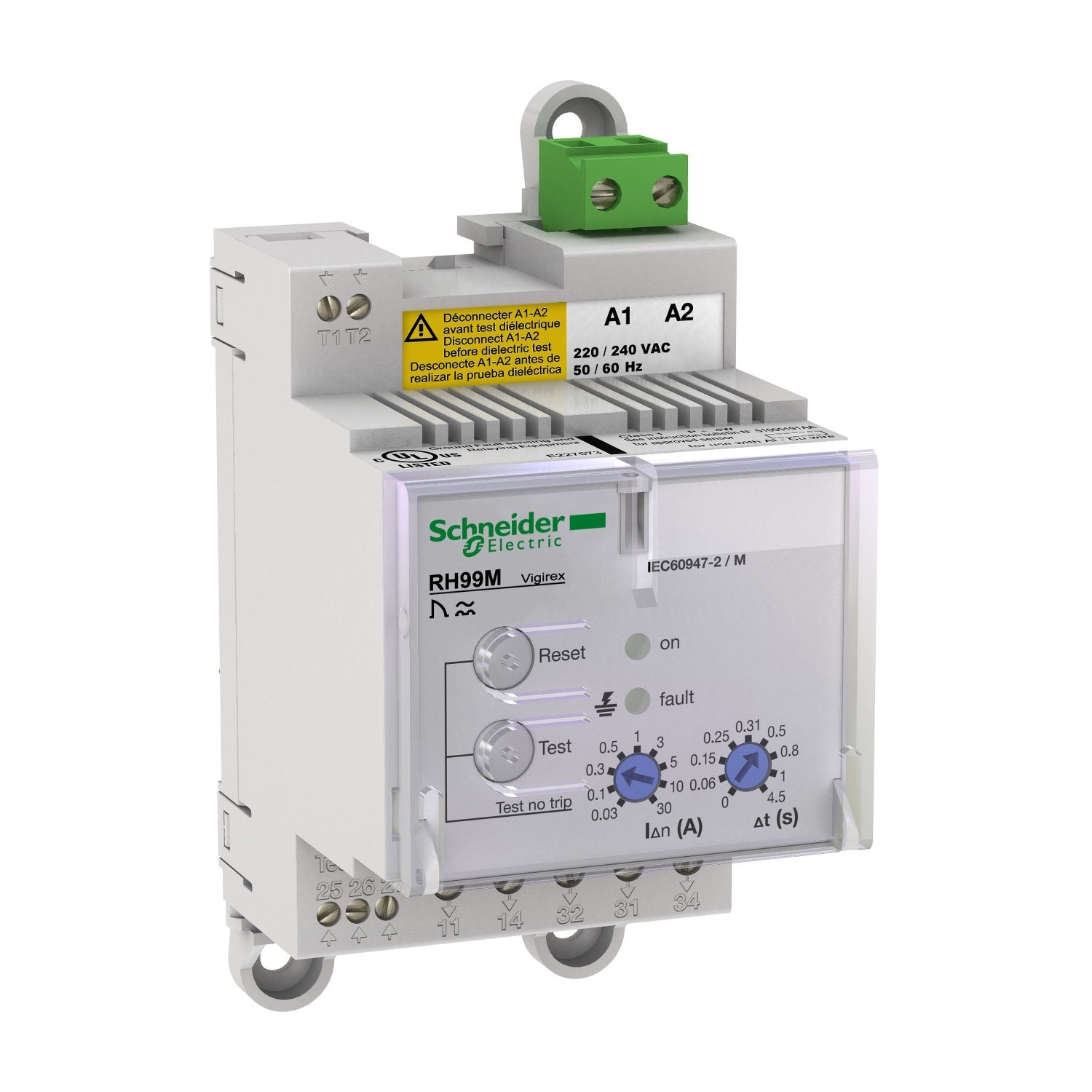

La referencia 56174 Schneider es un relé de protección de corriente residual VigiPacT RH99M para montaje en carril DIN, diseñado para la protección frente a contactos directos e indirectos de personas, riesgos de incendio y protección de motores mediante la medición de corrientes de fuga a tierra a través de un toroide asociado. La referencia 56174 funciona con una tensión de alimentación de 380 V CA a 415 V CA a 50/60 Hz, es de tipo A para protección de fugas a tierra y dispone de una sensibilidad de corriente IDn seleccionable en 9 niveles desde 30 mA hasta 30 A, así como un retardo de tiempo Dt ajustable en 9 posiciones desde instantáneo hasta 4,5 s. El relé 56174 supervisa sistemas de distribución con tensiones de hasta 1000 V CA a 50/60/400 Hz, requiere rearme manual local tras la eliminación de una falla, ofrece grado de protección IP40 y debe asociarse a un toroide o sensor rectangular tipo A compatible de Schneider Electric.
Ficha Técnica de 56174
Especificaciones Principales
VigiPacT
RH99M
Residual current protection relay ((*))
Protección relé
Carril DIN
Tipo A
Configurable por alimentador
9 regulaciones
0,03…30 A
Instantáneo for 0,03 A || 9 ajustes configurables 0…4,5 s for 0,03…30 A
VigiPacT TOA Toroidales diferenciales cerrados || VigiPacT A Toroidales diferenciales cerrados || VigiPacT L Toroidales diferenciales cerrados
8 A
10 mA en 12 V
380...415 V CA 50/60 Hz 55...110 %
4 VA
1000 V - CA en 50/60 Hz - tipo de cable: máximo) || 1000 V - CA en 400 Hz - tipo de cable: máximo)
TT || IT || TN-S
8 kV
Rearme manual
Datos Adicionales
Local || Test remoto
Componentes electrónicos - tipo de cable: continuo) || Alimentación - tipo de cable: continuo) || Enlace relé/sensor - tipo de cable: continuo)
Medición interna de corriente de fugas a tierra, rango: 80...100 %
Protegido por cubierta precintable
Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Alimentación auxiliar, estado 1 bornero cable(s) 0,2…2,5 mm² Rígido AWG 24...AWG 12 || Alimentación auxiliar, estado 1 bornero cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12 || Contactos de defecto, estado 1 terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16 || Contactos de test y borna de reset de defecto, estado 1 terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,14…1 mm² flexible AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,14…1,5 mm² Rígido AWG 26...AWG 16 || Toroidal, estado 1 terminal de tornillo cable(s) 0,25…0,5 mm² flexible AWG 26...AWG 16 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,2…2,5 mm² flexible AWG 24...AWG 12 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,2…4 mm² Rígido AWG 24...AWG 12 || Presencia de tensión, estado 1 terminal de tornillo cable(s) 0,25…2,5 mm² flexible AWG 24...AWG 12
Alimentación auxiliar: 7 mm para Superior conexión || Contactos de defecto: 8 mm para inferior conexión || Contactos de test y borna de reset de defecto: 5 mm para inferior conexión || Toroidal: 5 mm para Superior conexión || Presencia de tensión: 8 mm para inferior conexión
Alimentación auxiliar: 0,6 N.m Superior || Contactos de defecto: 0,6 N.m inferior || Contactos de test y borna de reset de defecto: 0,25 N.m inferior || Toroidal: 0,25 N.m Superior || Presencia de tensión: 0,6 N.m inferior
6
EN/IEC 60947-2 Annex M || EN/IEC 60755 || UL 1053 || CAN/CSA C22.2 No. 144
54 mm
81 mm
74 mm
0,3 kg
Cuerpo en cara frontal: acorde a EN/IEC 60529 || IP30 en partes later.: acorde a EN/IEC 60529 || IP20 en terminales de conexión: acorde a EN/IEC 60529
IK07 acorde a H
Resistencia al fuego acorde a IEC 60695-2-1 || Protección IK 2 joules:IK07 acorde a H || Vibraciones 13,2-100 Hz:0,7 g || Vibraciones 2-13,2 Hz:+/- 1 mm
IV
Clase II
Emisiones conducidas e irradiadas: B acorde a CISPR 11 || Prueba de inmunidad de radio frecuencia conducida: 3 acorde a IEC 61000-4-6 || Prueba de inmunidad a las descargas electrostáticas: 4 acorde a IEC 61000-4-2 || Susceptibilidad conducida de energía elevada: 4 acorde a IEC 61000-4-5 || Susceptibilidad conducida de baja energía: 4 acorde a IEC 61000-4-4 || Susceptibilidad radiada: 3 acorde a IEC 61000-4-3
95 % en 55 °C
3 acorde a IK07
-35…70 °C
-55…85 °C
