Descripción de 1767690000

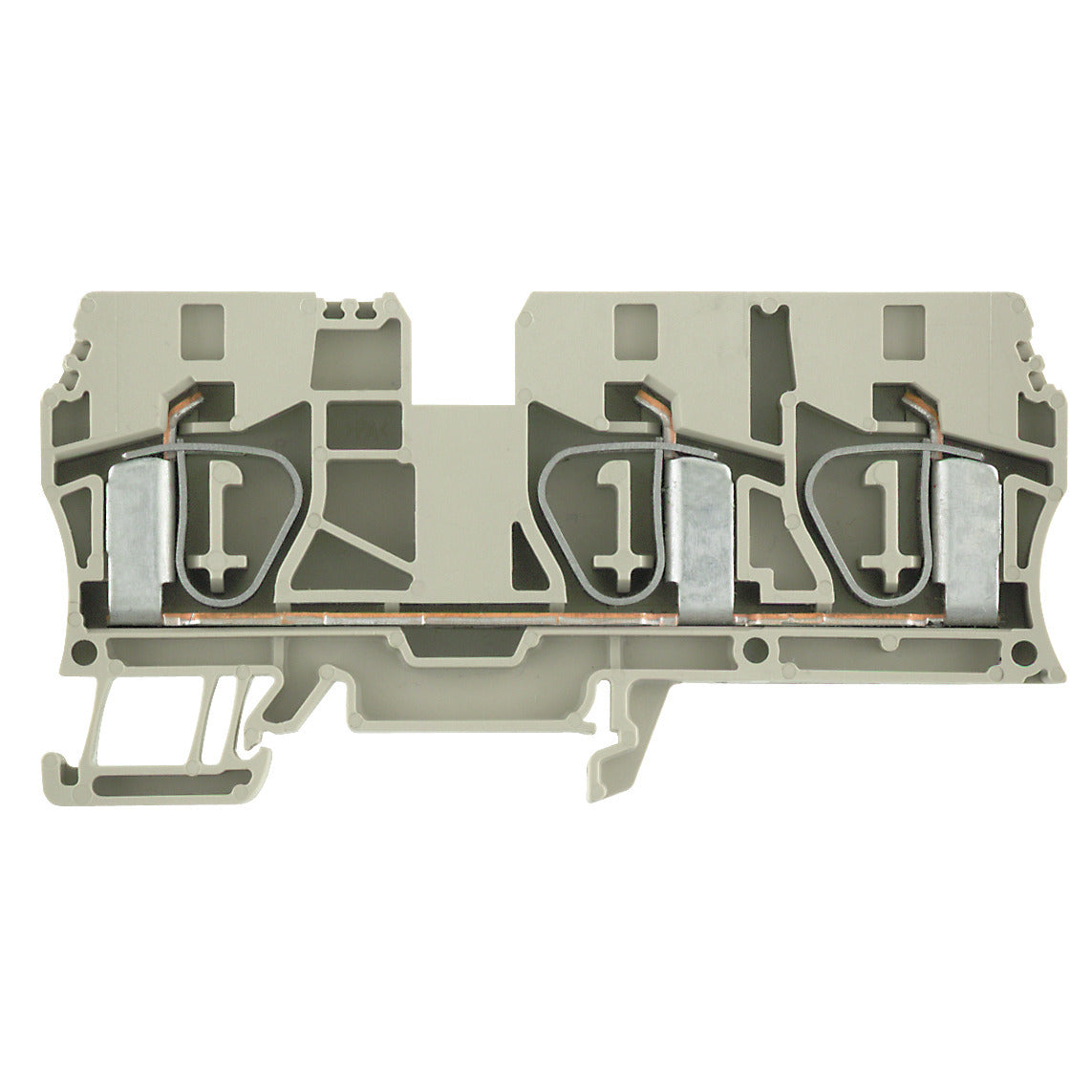

La referencia 1767690000 Weidmuller es un bloque de bornes de paso tipo ZDU 10/3AN diseñado para conexión directa de conductores con sección nominal de 10 mm² en instalaciones eléctricas industriales y de control. El borne de paso 1767690000 permite una tensión nominal de 800 V y una corriente nominal de 57 A según la norma IEC 60947-7-1. Este bloque de bornes dispone de tres puntos de conexión con un único potencial eléctrico y sistema de conexión directa para la inserción del conductor. La referencia 1767690000 está fabricada en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El borne 1767690000 se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del bloque de bornes son 49,5 mm de profundidad, 99 mm de altura y 10 mm de anchura, con profundidad de 50,5 mm incluyendo el carril DIN y peso neto de 37,024 g. La referencia 1767690000 admite secciones de conductor desde AWG 16 hasta AWG 6 y presenta sección máxima de embornado de 16 mm². El borne 1767690000 presenta resistencia de paso de 0,56 mΩ, sobretensión de choque nominal de 8 kV y pérdida de potencia de 1,82 W. El rango de temperatura ambiente de funcionamiento es de -60 °C a 85 °C y la temperatura permanente de trabajo se sitúa entre -60 °C y 130 °C. La referencia 1767690000 cumple conformidad RoHS y dispone de certificación UR con número E60693.
