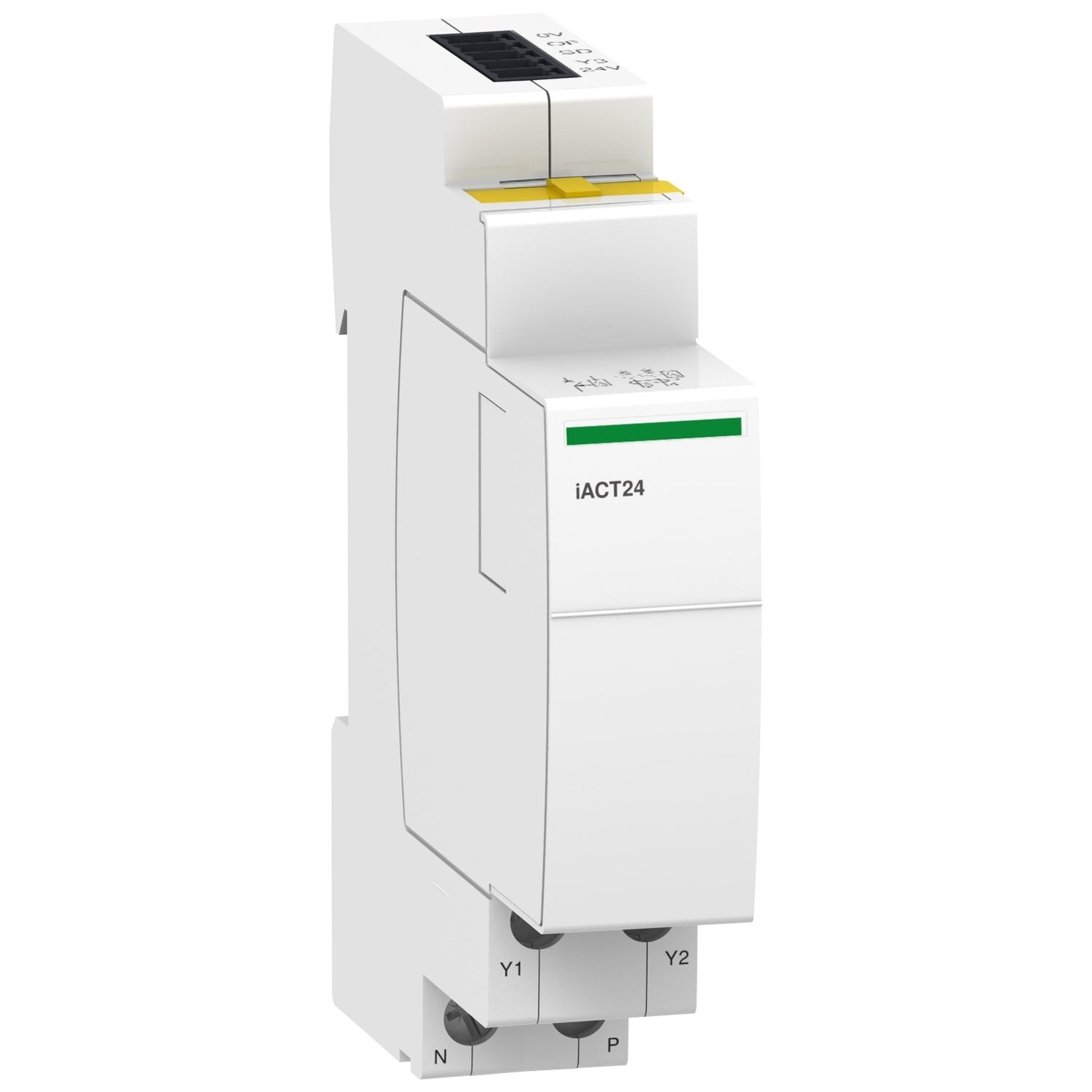

A9C15924 - Auxiliar Smartlink para contactor Acti9 iACT24 Schneider
A9C15924 - Auxiliar Smartlink para contactor Acti9 iACT24 Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de A9C15924
La referencia A9C15924 Schneider es un auxiliar Smartlink Acti9 iACT24 destinado a funciones de control e indicación, equipado con 1 contacto de señalización normalmente abierto. La referencia A9C15924 funciona con tensión de control de 24 V CC y 230 V CA y se monta en el lado izquierdo de los contactores Acti9 iCT con corriente operativa menor o igual a 25 A. El auxiliar A9C15924 es montable en carril DIN, ofrece grado de protección IP20 o IP40 en carcasa, presenta una resistencia mecánica de hasta 250.000 ciclos y cumple la norma IEC/EN 60947-5-1.
Especificaciones Principales de A9C15924
PowerLogic
Auxiliar de control y señalización
iACT24
1 NO
24 V CC, estado 1 - 20...20 % 0.002...0.1 A
230 V CA 50/60 Hz mantenido >= 200 ms || 24 V DC canto descendente || 24 V DC canto ascendente
Mando a distancia
230 V CA en 50/60 Hz
Otras Especificaciones de A9C15924
Fijo, a la izquierda del TI
Carril DIN
Inferior, estado 1 SÍ || Superior, estado 1 NO
2
81 mm
18 mm
68 mm
Blanco
III
4 kV
440 V
10 ms
Sin apertura si se pierden los 24 V CC
IEC 60947-1 anexo S
CE
250000 ciclos acorde a IEC 60947-5-1
Circuito de control, estado 1 Terminales de tipo túnel 2 cable(s) 2,5 mm² flexible || Circuito de control, estado 1 Terminales de tipo túnel 2 cable(s) 1,5 mm² Rígido || Alimentación auxiliar, estado 1 Terminales de tipo túnel 2 cable(s) 2,5 mm² flexible || Alimentación auxiliar, estado 1 Terminales de tipo túnel 2 cable(s) 1,5 mm² Rígido || Circuito de control, estado 1 terminal cargado por resorte Ti24 2 cable(s) 0,25…0,75 mm² flexible || Circuito de control, estado 1 terminal cargado por resorte Ti24 1 cable(s) 0,5…1,5 mm² flexible
Circuito de control: 10 mm para inferior conexión || Alimentación auxiliar: 10 mm para inferior conexión || Circuito de control: 10 mm para Superior conexión
Circuito de control: 1 N.m inferior || Alimentación auxiliar: 1 N.m inferior
ICT 230/240 V 50 Hz || Con PLC || ICT 220 V 50 Hz || Acti 9 Smartlink || ICT 220/240 V 50 Hz
Residencial || Pequeño comercial
IACTc
IP20 conforming to IEC 60529 || IP40 (envolvente modular) conforming to IEC 60529
3 acorde a IEC 60439-1
2 acorde a IEC 60947-5-1
93 % en 40 °C acorde a IEC 60068-2
-25…60 °C
-40…80 °C
