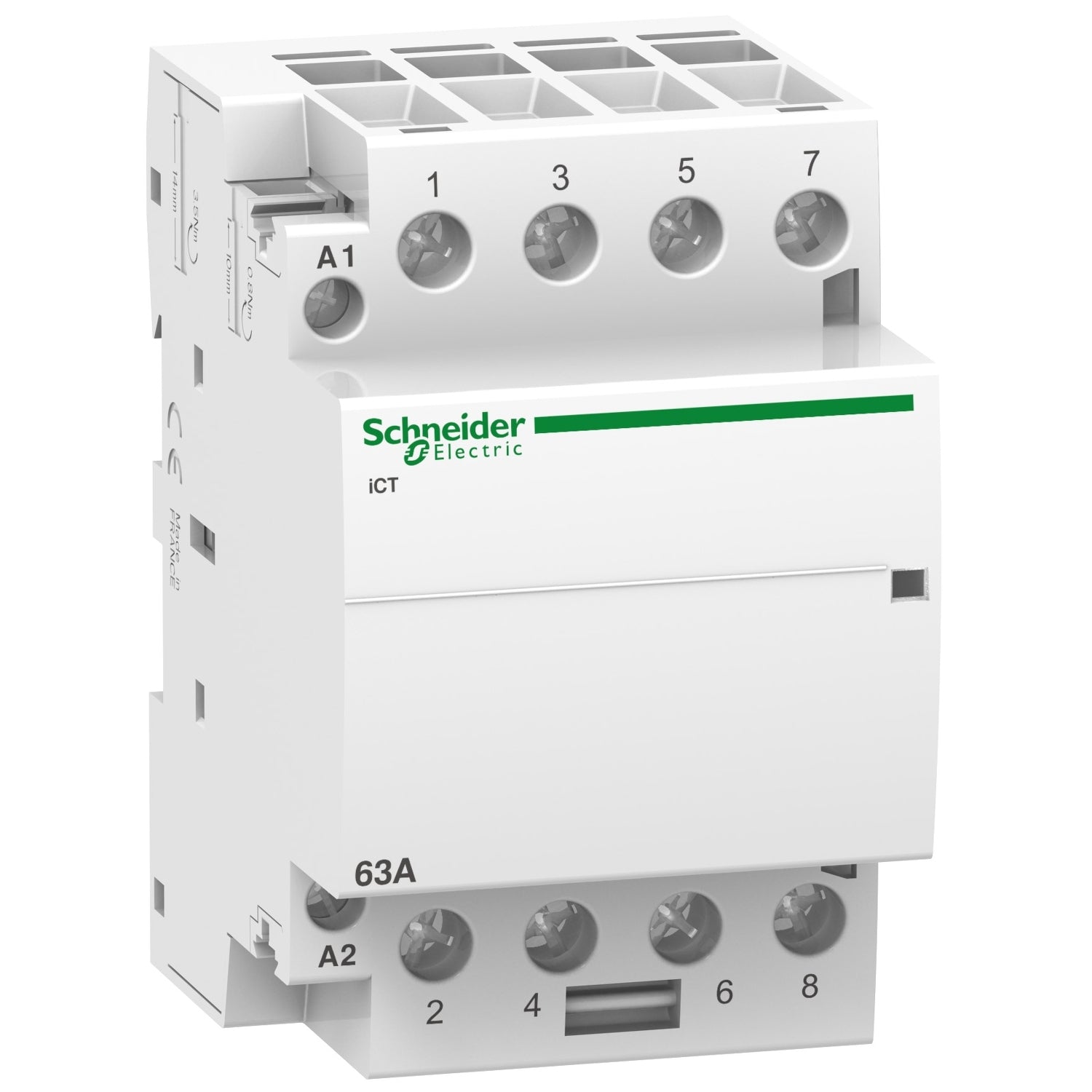

A9C20164 - Contactor Schneider modular Acti9 iCT 63A 4P 4 NA 24 V CA
A9C20164 - Contactor Schneider modular Acti9 iCT 63A 4P 4 NA 24 V CA
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de A9C20164
La referencia A9C20164 Schneider es un contactor modular Acti9 iCT perteneciente a la gama PowerLogic, configurado para mando a distancia con 4 polos y 4 contactos normalmente abiertos. La referencia A9C20164 está destinada a funciones de iluminación, calefacción y motor, con corriente nominal de empleo de 63 A en AC-7A y 20 A en AC-7B, tipo de red CA y tensión de circuito de control Uc de 24 V CA a 50 Hz. El contactor A9C20164 corresponde al nombre abreviado de dispositivo iCT, mantiene composición de polos 4 NA y se integra como contactor modular de control remoto dentro de la gama Acti9 iCT+.
Especificaciones Principales de A9C20164
PowerLogic
Acti 9 iCT +
Conector
iCT
Iluminación-calefacción-motor
4P
63 A AC-7A || 20 A AC-7B
4 NA
CA
Mando a distancia
24 V CA 50 Hz
Otras Especificaciones de A9C20164
50 Hz
400 V CA 50 Hz
2,1 W en 400 V CA
500 V CA 50/60 Hz
4 kV
Mantenido
100 maniobras de conmutación/día
Indicador de acción
6,5 VA
53 VA
Con clip
Carril DIN simétrico de 35 mm
6
85 mm
54 mm
68,5 mm
Blanco
1000000 ciclos
100000 ciclos IEC/EN 61095 63 A 50 Hz AC-7A || 30000 ciclos IEC/EN 61095 20 A 50 Hz AC-7B || 30000 ciclos IEC/EN 61095 50 Hz categoría B || 100000 ciclos EN/IEC 60947-4-1 50 Hz AC-1 || 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-3 || 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-5A || 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-5B
Circuito de control, estado 1 Terminales de tipo túnel2 cable(s) 1,5 mm² Rígido || Circuito de control, estado 1 Terminales de tipo túnel1 cable(s) 1,5…2,5 mm² Rígido || Circuito de alimentación, estado 1 Terminales de tipo túnel1 cable(s) 6…16 mm² flexible || Circuito de alimentación, estado 1 Terminales de tipo túnel1 cable(s) 6…25 mm² Rígido || Circuito de control, estado 1 Terminales de tipo túnel2 cable(s) 1,5…2,5 mm² flexible
Circuito de control: 0,8 N.m || Circuito de alimentación: 3,5 N.m
IACTc || IATEt || IACTp || IACTs
ICT
Pequeño comercial || Residencial
IEC/EN 61095
30 dB
IP20 conforming to IEC 60529 || IP40 (envolvente modular) conforming to IEC 60529
2
2 acorde a EN 60947-4-1 || 2 acorde a EN 61095 || 2 acorde a IEC 1095
95 % en 55 °C
2000 m
-5…60 °C
-40…70 °C
