Descripción de A9E18320

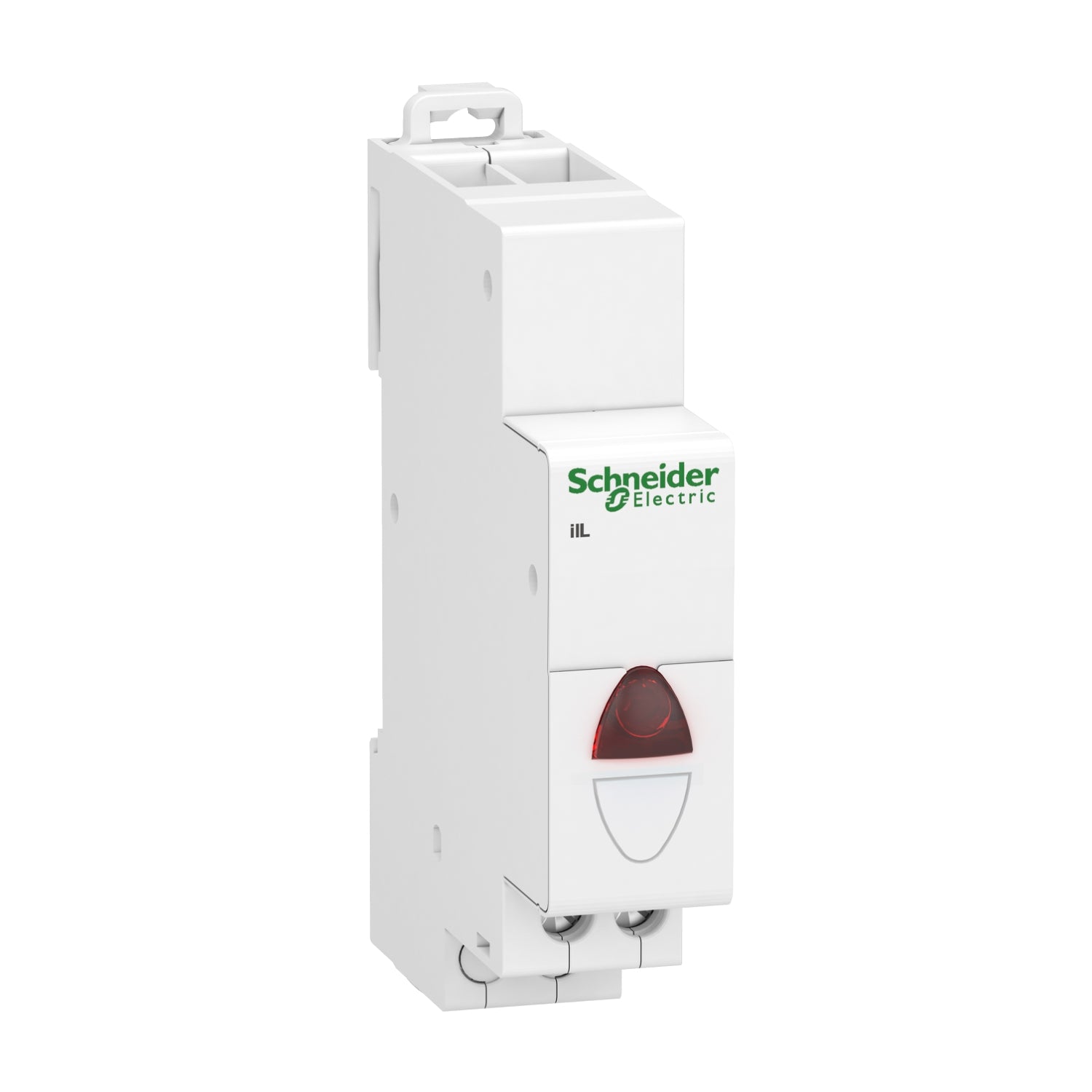

La referencia A9E18320 Schneider es un piloto luminoso modular Acti9 iIL diseñado para la indicación de presencia de tensión monofásica en cuadros eléctricos. La referencia A9E18320 funciona con una tensión de 110 VCA a 230 VCA o de 110 VCC a 130 VCC y dispone de un LED frontal de color rojo que se ilumina cuando hay presencia de tensión, permitiendo una señalización visual clara y directa del estado del circuito. La referencia A9E18320 admite conexión mediante cables de cobre flexibles o rígidos con secciones comprendidas entre 0,5 mm² y 2 x 2,5 mm², incorpora terminales escalonados para facilitar el cableado y requiere un par de apriete de 1 N·m con destornillador PZ1. La referencia A9E18320 presenta un consumo máximo de 0,3 W por indicador LED y trabaja a una frecuencia de 50 Hz o 60 Hz, ofreciendo una vida útil del LED de 100000 horas con eficacia constante. La referencia A9E18320 es un dispositivo sin mantenimiento debido a la no intercambiabilidad de los LED y cuenta con tropicalización Tratamiento 2 para condiciones de humedad relativa del 95 % a 55 °C. El piloto A9E18320 tiene grado de protección IP20, grado de contaminación 3, una anchura de 2 módulos de 9 mm y unas dimensiones de 18 mm de ancho, 82 mm de alto y 68 mm de profundidad, con un peso aproximado de 65 g. La referencia A9E18320 está diseñada para trabajar en un rango de temperatura de funcionamiento de -35 °C a +70 °C y una temperatura de almacenamiento de -40 °C a +80 °C, cumpliendo la norma IEC/EN 60947-5-1.
