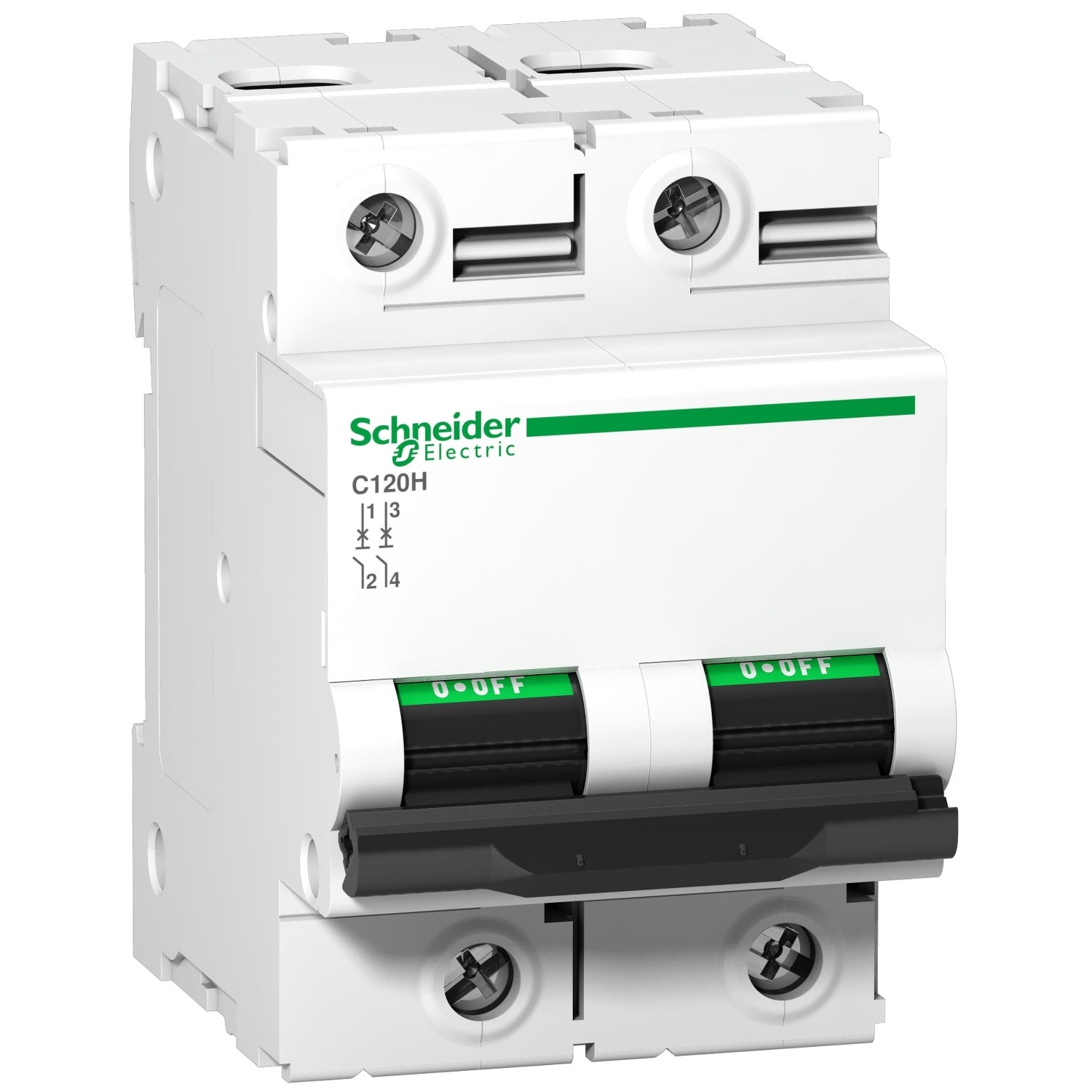

A9N18502 - Interruptor Magnetotérmico Bipolar Acti9 C120H 2P 100A Curva D 15kA Schneider
A9N18502 - Interruptor Magnetotérmico Bipolar Acti9 C120H 2P 100A Curva D 15kA Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de A9N18502
El interruptor magnetotérmico bipolar A9N18502 de la gama Acti9 C120H de Schneider Electric es un disyuntor MCB 2P con 2 polos protegidos, corriente nominal de 100 A y curva de disparo D. La referencia A9N18502 dispone de una capacidad de corte de 15 kA a 400 VCA según EN/IEC 60898-1, ofreciendo una protección robusta ante corrientes de cortocircuito elevadas y sobrecargas. Este interruptor magnetotérmico A9N18502 está diseñado para entornos industriales de alta exigencia, incluye montaje en carril DIN, indicador visual de estado (VisiSafe), resistencia eléctrica de 5.000 ciclos, mecánica de 20.000 y un grado de protección IP20, garantizando rendimiento y seguridad superior.
Especificaciones Principales de A9N18502
PowerLogic
Acti9 C120
Interruptor automático en miniatura
C120H
Distribución
2P
2
Izquierda
100 A en 30 °C
CA
Térmico-magnético
D
15000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1 || 10 kA Icu en 440 V CA 50/60 Hz acorde a Icu || 15 kA Icu en <= 250 V CC acorde a Icu || 15 kA Icu en 380...415 V CA 50/60 Hz acorde a Icu || 30 kA Icu en 220...240 V CA 50/60 Hz acorde a Icu
Sí acorde a En 50 A
EN/IEC 60898-1 || Icu
EAC
Otras Especificaciones de A9N18502
50/60 Hz
380...415 V CA 50/60 Hz || 220...240 V CA 50/60 Hz || 440 V CA 50/60 Hz || <= 250 V CC || 230...400 V CA 50/60 Hz
10...14 x In
7500 A 50 % acorde a EN/IEC 60898-1 - 400 V CA 50/60 Hz || 5 kA 50 % acorde a Icu - 440 V CA 50/60 Hz || 15 kA 50 % acorde a Icu - 220...240 V CA 50/60 Hz || 7,5 kA 50 % acorde a Icu - 380...415 V CA 50/60 Hz || 15 kA 100 % acorde a Icu - <= 250 V CC
3 acorde a Icu
500 V CA 50/60 Hz acorde a Icu
6 kV acorde a Icu
Sí
Maneta
Indicación de encendido/apagado
Con clip
Carril DIN simétrico de 35 mm
NO
6
81 mm
73 mm
54 mm
0,41 kg
Blanco
20000 ciclos
5000 ciclos acorde a En 50 A
Handle sealable with cable diameter 0.7mm in OFF or ON position
Terminales de tipo túnel1…50 mm² Rígido || Terminales de tipo túnel1,5…35 mm² flexible
15 mm
3,5 N.m
Bloque independiente
IP20 conforming to IEC 60529
3 acorde a En 50 A
IV
2 acorde a IEC 60068-1
95 % en 55 °C
2000 m
-30…60 °C
-40…70 °C
