Descripción de A9S70780

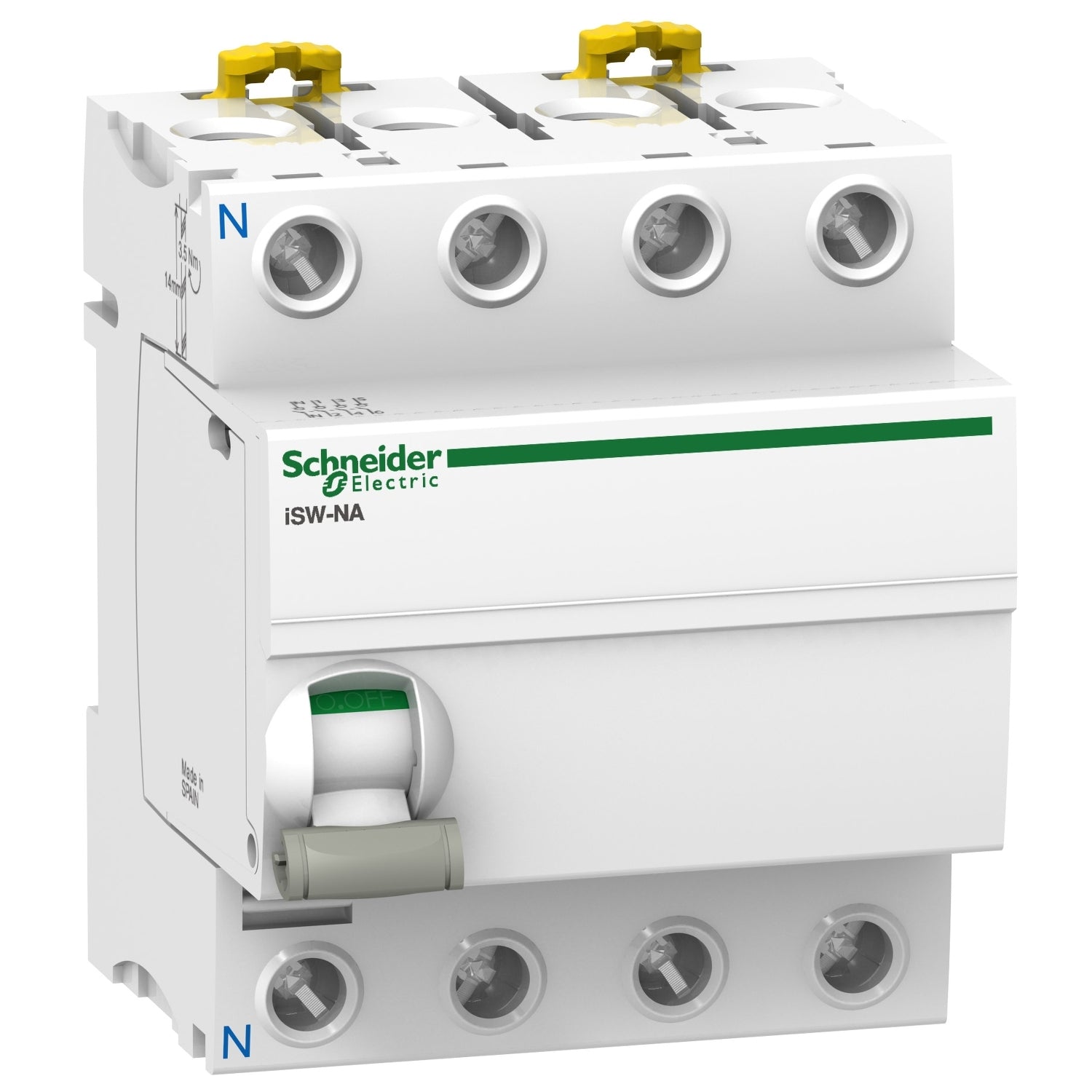

La referencia A9S70780 Schneider es un interruptor seccionador modular de la gama Acti9 iSW-NA diseñado para funciones de control y aislamiento en instalaciones eléctricas de baja tensión. El interruptor seccionador A9S70780 dispone de configuración 3P + N con neutro situado a la izquierda, una corriente nominal de empleo de 80 A y una tensión nominal de operación de 400/415 V AC a 50/60 Hz, encuadrándose en la categoría de empleo AC-22A con poder de seccionamiento conforme. El dispositivo A9S70780 ofrece una capacidad nominal de cortocircuito de 5 kA como interruptor-seccionador, una corriente temporal admisible de 1,2 kA durante 1 segundo, una tensión nominal de aislamiento de 500 V AC y una resistencia a picos de tensión de 6 kV, incorporando señalización local de encendido y apagado e indicador de posición de contactos. La referencia A9S70780 está diseñada para montaje mediante clip sobre carril DIN, ocupa 8 pasos de 9 mm, presenta unas dimensiones de 72 mm de anchura, 85 mm de altura y 74 mm de profundidad, un peso aproximado de 0,3 kg, grado de protección IP20, conexiones por terminales tipo túnel para cables rígidos o flexibles y cumple la norma EN 60947-3 con una durabilidad mecánica de 20000 ciclos y eléctrica de 10000 ciclos.
