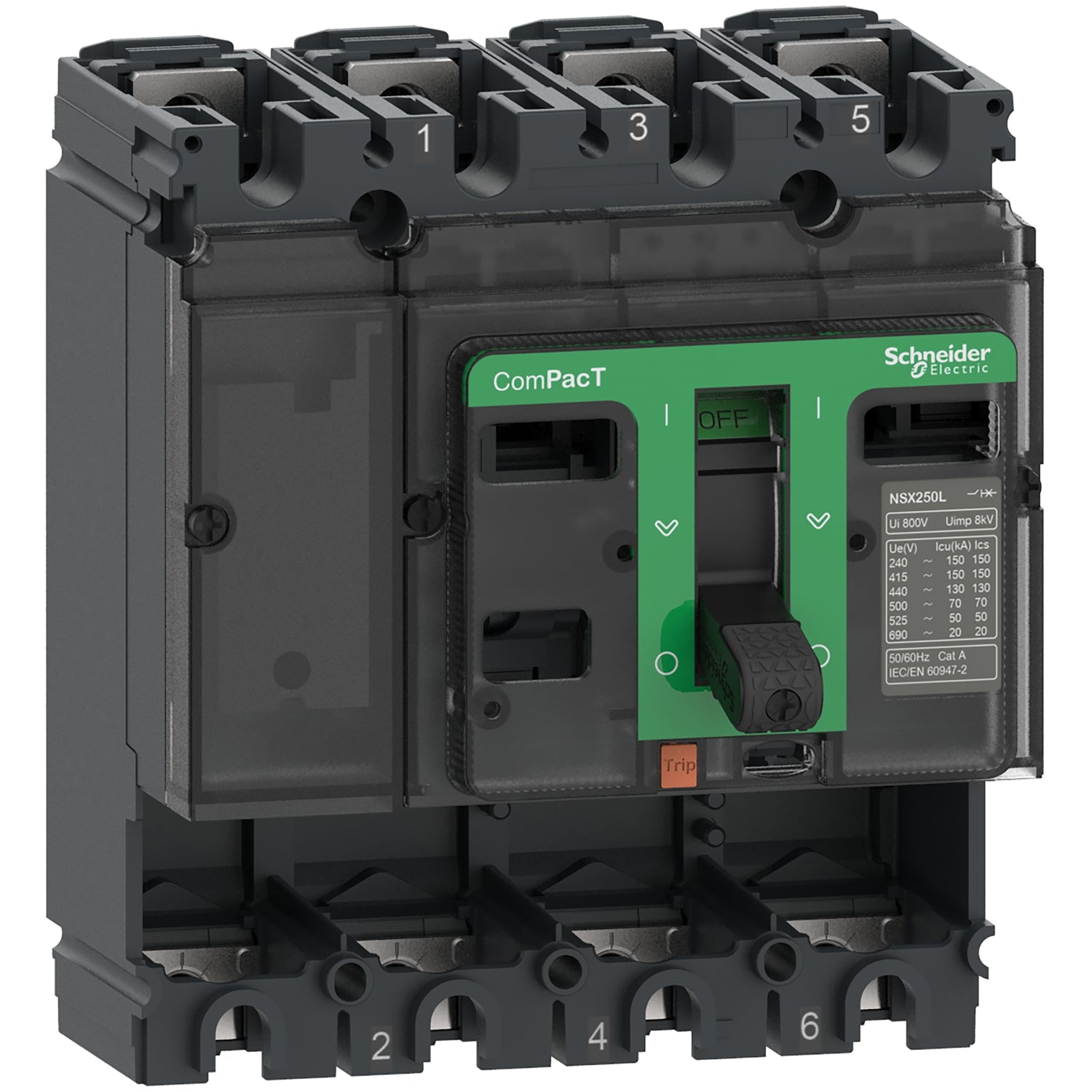

C25H4 - Bloque de Corte ComPacT NSX250H 70kA AC 4P 250A Schneider
C25H4 - Bloque de Corte ComPacT NSX250H 70kA AC 4P 250A Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de C25H4
La referencia C25H4 es un bloque de corte de 4 polos para ComPacT NSX250H. La referencia C25H4 pertenece a ComPacT NSX, que está diseñado para optimizar el espacio y el poder de corte para aplicaciones estándar y específicas. La referencia C25H4 se suministra sin unidad de control y es compatible con cualquier unidad de control que debe pedirse por separado. El poder de corte Icu es 70 kA a 415 V CA 50 o 60 Hz. La tensión de funcionamiento es 690 V CA 50 o 60 Hz y se reduce a 440 V CA 50 o 60 Hz si existe protección contra fugas a tierra. Puede equiparse con una variedad de funciones y accesorios opcionales. Las dimensiones de la referencia C25H4 son 140 mm x 161 mm x 86 mm. Cumple con las normas IEC 60947, CCC, EAC y especificaciones marinas. ComPacT NSX250H es parte de la arquitectura EcoStruxure Power.
Especificaciones Principales de C25H4
ComPacT nueva generación
ComPacT NSX
NSX250H
Bastidor básico
Distribución
4P
Izquierda
250 A en 40 °C
690 V CA 50/60 Hz acorde a En 50 A
CA
50/60 Hz
Sí acorde a Icu
Categoría A
85 kA en 240 V CA 50/60 Hz acorde a UL 508 || 65 kA en 480 V CA 50/60 Hz acorde a UL 508 || 10 kA Icu en 660/690 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 220/240 V CA 50/60 Hz acorde a En 50 A || 35 kA Icu en 525 V CA 50/60 Hz acorde a En 50 A || 50 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 65 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 70 kA Icu en 380/415 V CA 50/60 Hz acorde a En 50 A || 15 kA en 600 V CA 50/60 Hz acorde a UL 508
H 70 kA 415 V CA
Maneta
Fijo
Otras Especificaciones de C25H4
800 V CA 50/60 Hz acorde a En 50 A
8 kV acorde a En 50 A
10 kA en 660/690 V CA 50/60 Hz acorde a En 50 A || 100 kA en 220/240 V CA 50/60 Hz acorde a En 50 A || 35 kA en 525 V CA 50/60 Hz acorde a En 50 A || 50 kA en 500 V CA 50/60 Hz acorde a En 50 A || 65 kA en 440 V CA 50/60 Hz acorde a En 50 A || 70 kA en 380/415 V CA 50/60 Hz acorde a En 50 A
20000 ciclos acorde a En 50 A
10000 ciclos 440 V CA 50/60 Hz In acorde a En 50 A || 10000 ciclos 690 V CA 50/60 Hz In/2 acorde a En 50 A || 20000 ciclos 440 V CA 50/60 Hz In/2 acorde a En 50 A || 5000 ciclos 690 V CA 50/60 Hz In acorde a En 50 A
Placa posterior
Frontal
Parte delantera
35 mm
Sin protección
140 mm
161 mm
86 mm
Icu || UL 60947-4-1
III
Clase II en Cara frontal
3 acorde a IK07
Cuerpo conforming to IEC 60529
IK07 acorde a IEC 62262
-25…70 °C
-50…85 °C
