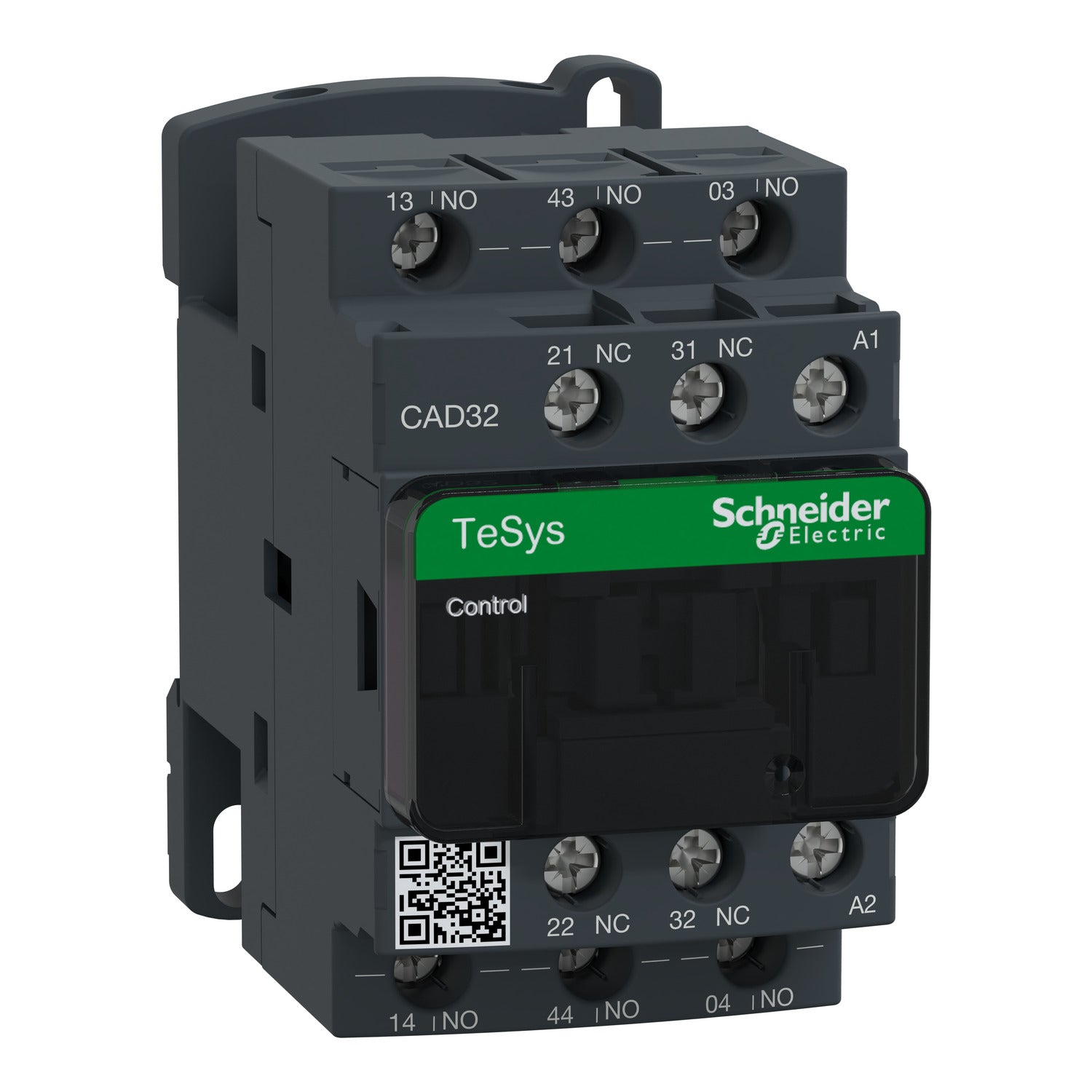

CAD32M7 - Contactor Auxiliar TeSys D 3NA+2NC 10A 220V AC Schneider
Recíbelo en 24 h (Lun. a Vie.) para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia CAD32M7 Schneider es un relé de control TeSys D de 5 contactos con configuración 3 NA y 2 NC y una corriente nominal de 10 A a 690 V, destinado al control de cargas electromagnéticas en categorías AC-15 y DC-13. El relé CAD32M7 dispone de un circuito de control de 220 V CA a 50 60 Hz con conexión mediante bornes de tornillo. El modelo CAD32M7 proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 180 ciclos por minuto y funcionamiento en un rango de temperatura de -40 °C a +60 °C. El equipo CAD32M7 presenta un formato compacto de 45 mm de ancho para montaje en carril DIN de 35 mm o fijación mediante tornillos y cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine, siendo además un producto Green Premium conforme a RoHS y REACh.
Ficha Técnica de CAD32M7
Especificaciones Principales
TeSys || TeSys Deca
TeSys CAD
Reles de control
CAD
Circuito de control
Datos Adicionales
DC-13 || AC-14 || AC-15
3 a + 2 NF
<= 690 V CA 25...400 Hz
CA en 50/60 Hz
220 V CA 50/60 Hz
6 kV acorde a IEC 60947
10 A (at 60 °C)
140 A CA acorde a IEC 60947-5-1 || 250 A CC acorde a IEC 60947-5-1
100 A - 1 s || 120 A - 500 ms || 140 A - 100 ms
10 A gG conforming to IEC 60947-5-1
600 V UL certificd || 600 V CSA certificd || 690 V acorde a IEC 60947-5-1
Placa || Carril
Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 1 cable(s) 1…4 mm²sólido Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…4 mm²sólido Sin extremidad de cable
1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
12...22 ms activ. de bobina y cierre NA || 4...12 ms desact. bobina y apertura NA || 4...19 ms activ. de bobina y apertura NC || 6...17 ms desactiv. bobina y cierre NC
30 Mciclos
180 ciclos/mn
70 VA 50 Hz (at 20 °C)
8 VA 50 Hz (at 20 °C)
17 V
5 mA
1,5 ms en excitación entre contacto NA y NC || 1,5 ms en desexcitación entre contacto NA y NC
> 10 MOhm
Impactos reles de control aberto:10 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos reles de control cerrado:15 Gn para 11 ms acorde a IEC 60068-2-27 || Vibraciones reles de control aberto:2 Gn, 5...300 Hz acorde a IEC 60068-2-6 || Vibraciones reles de control cerrado:4 Gn, 5...300 Hz acorde a IEC 60068-2-6
77 mm
45 mm
84 mm
0,58 kg
EN/IEC 60947-5-1 || GB/T 14048.5 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || JIS C8201-5-1
CB || CCC || UL || CSA || EAC || CE || UKCA
IP2X Cara frontal acorde a VDE 0106
TH acorde a IEC 60068
-40…60 °C || 60…70 °C con restricciones
-60…80 °C
0...3000 m
