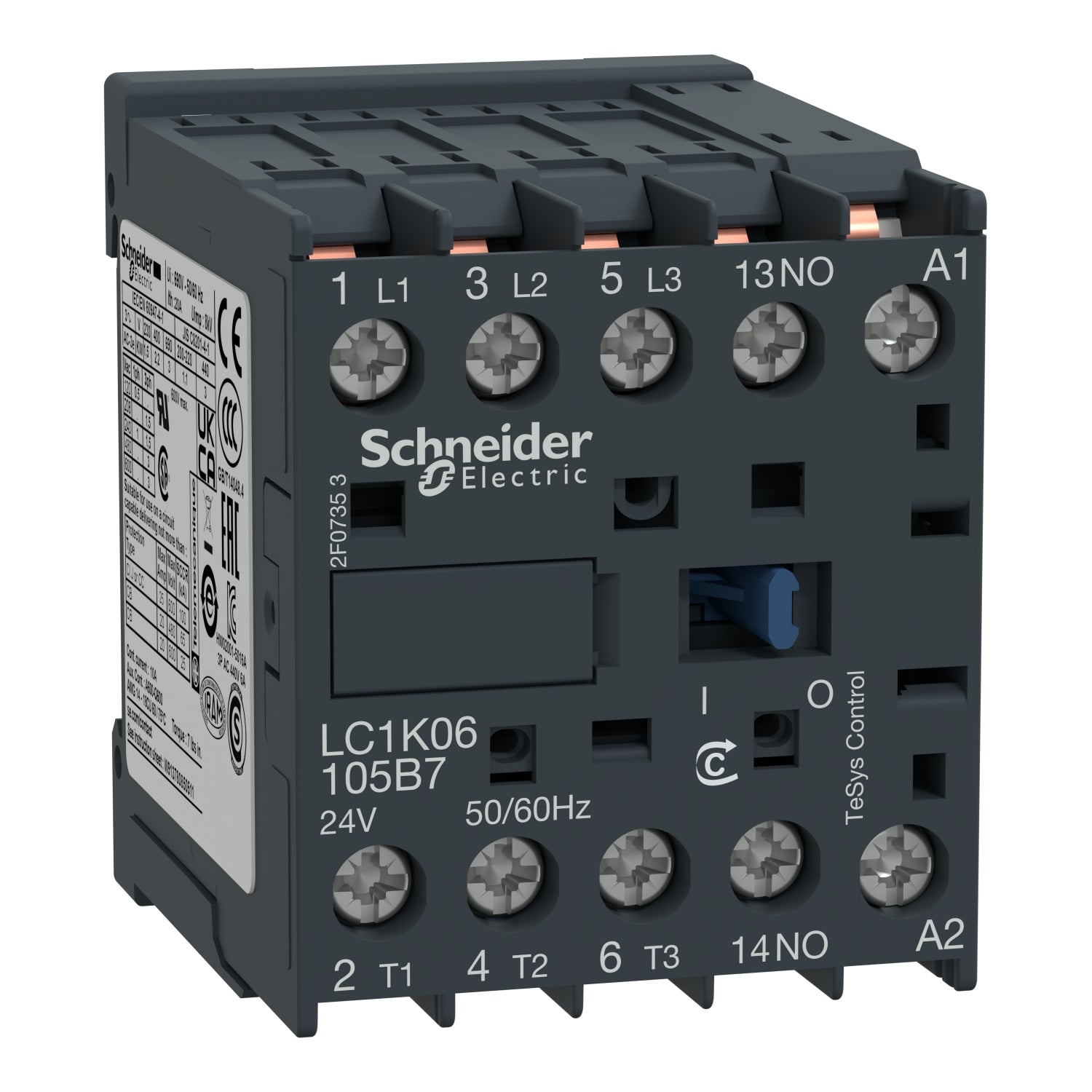

LC1K06105B7 - Contactor TeSys K 3P (3 NA) AC-3 <= 440V 6A 24V bobina CA Schneider
LC1K06105B7 - Contactor TeSys K 3P (3 NA) AC-3 <= 440V 6A 24V bobina CA Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1K06105B7
La referencia LC1K06105B7 Schneider es un contactor TeSys K de 3 polos con 3 contactos normalmente abiertos, adecuado para aplicaciones de control de motores de hasta 6 A a 690 V en categoría AC-3, con una potencia de hasta 2,2 kW a 400 V. El contactor LC1K06105B7 integra una bobina de 24 V CA a 50 60 Hz, un contacto auxiliar 1 NA y conexión mediante terminales para soldar en tarjetas de circuito impreso, lo que facilita su integración directa en placas electrónicas. El modelo LC1K06105B7 ofrece fiabilidad y durabilidad en aplicaciones estándar con velocidades de maniobra de hasta 600 ciclos por hora y está diseñado para operar en entornos con una temperatura máxima de 50 °C. Además, el equipo LC1K06105B7 cuenta con un formato muy compacto de 45 mm de ancho y permite montaje en carril DIN o fijación con tornillos, disponiendo de certificaciones IEC, UL, CSA, CCC y EAC y cumpliendo con el programa Green Premium conforme a los requisitos RoHS y REACh.
Especificaciones Principales de LC1K06105B7
TeSys
Conector
LC1K
Control
Control del motor
Otras Especificaciones de LC1K06105B7
AC-3 || AC-4 || AC-4
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V CA <= 400 Hz || Circuito de señalización, estado 1 <= 690 V CA <= 400 Hz
6 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 6 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
CA en 50/60 Hz
24 V CA 50/60 Hz
1,5 kW en 220...230 V CA 50/60 Hz AC-3 || 2,2 kW en 380...415 V CA 50/60 Hz AC-3 || 3 kW en 440 V CA 50/60 Hz AC-3 || 1,5 kW en 220...230 V CA 50/60 Hz AC-4 || 2,2 kW en 380...415 V CA 50/60 Hz AC-4 || 3 kW en 440 V CA 50/60 Hz AC-4 || 1,5 kW en 220...230 V CA 50/60 Hz AC-4 || 2,2 kW en 380...415 V CA 50/60 Hz AC-4 || 3 kW en 440 V CA 50/60 Hz AC-4
1 NA
8 kV
III
20 A (at 60 °C) for circuito de alimentación || 10 A (at 50 °C) for circuito de señalización
110 A CA for circuito de alimentación conforming to IEC 60947 || 110 A CA for circuito de señalización conforming to IEC 60947
110 A at 220...230 V conforming to IEC 60947 || 110 A at 380...400 V conforming to IEC 60947 || 110 A at 415 V conforming to IEC 60947 || 110 A at 440 V conforming to IEC 60947 || 80 A at 500 V conforming to IEC 60947 || 70 A at 660...690 V conforming to IEC 60947
90 A 50 °C - 1 s for circuito de alimentación || 85 A 50 °C - 5 s for circuito de alimentación || 80 A 50 °C - 10 s for circuito de alimentación || 60 A 50 °C - 30 s for circuito de alimentación || 45 A 50 °C - 1 min for circuito de alimentación || 40 A 50 °C - 3 min for circuito de alimentación || 20 A 50 °C - >= 15 min for circuito de alimentación || 80 A - 1 s for circuito de señalización || 90 A - 500 ms for circuito de señalización || 110 A - 100 ms for circuito de señalización
25 A gG at <= 440 V for circuito de alimentación || 25 A aM for circuito de alimentación || 10 A gG for circuito de señalización conforming to IEC 60947 || 10 A gG for circuito de señalización conforming to VDE 0660
3 mOhm - Ith 16 A 50 Hz for circuito de alimentación
Circuito de alimentación, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-5-1 || Circuito de señalización, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14 || Circuito de señalización, estado 1 600 V acorde a CSA C22.2 No 14
> 10 MOhm for circuito de señalización
30 VA (at 20 °C)
4,5 VA (at 20 °C)
1,3 W
Operactiva: 0.8...1.15 Uc (at = 0,20 Uc (at <50 °C)
Patillas de soldadura (diametro externo 0,035 mm)
3600 cyc/h
tipo instantáneo 1 NA
<= 400 Hz
5 mA for circuito de señalización
17 V for circuito de señalización
Circuito impreso
10...20 ms desact. bobina y apertura NA || 10...20 ms activ. de bobina y cierre NA
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
0,5 mm
10 Mciclos
1,3 Mciclos 6 A AC-3 en Ue <= 440 V || 1,3 Mciclos 6 A AC-4 en Ue <= 440 V || 0,05 Mciclos 36 A AC-4 en Ue <= 440 V
Impactos contactor cerrado en eje X:10 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contactor cerrado en eje Y:15 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contactor cerrado en eje Y:15 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contactor abierto en eje X:6 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contactor abierto en eje Y:10 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contactor abierto en eje Y:10 Gn para 11 ms acorde a IEC 60068-2-27 || Vibraciones conector cerrado:4 Gn, 5...300 Hz acorde a IEC 60068-2-6 || Vibraciones conector abierto:2 Gn, 5...300 Hz acorde a IEC 60068-2-6
58 mm
45 mm
57 mm
0,18 kg
EN/IEC 60947-4-1 || GB/T 14048.4 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || JIS C8201-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ
Esquema CB || CCC || UL || CSA || EAC || CE || UKCA
IP2X acorde a VDE 0106
TC acorde a IEC 60068 || TC acorde a DIN 50016
-50…80 °C
2000 m sin desclasificación
V1 acorde a UL 94 || Requerimiento 2 acorde a NF F 16-101 || Requerimiento 2 acorde a NF F 16-102
