Resumen Técnico
Descripción

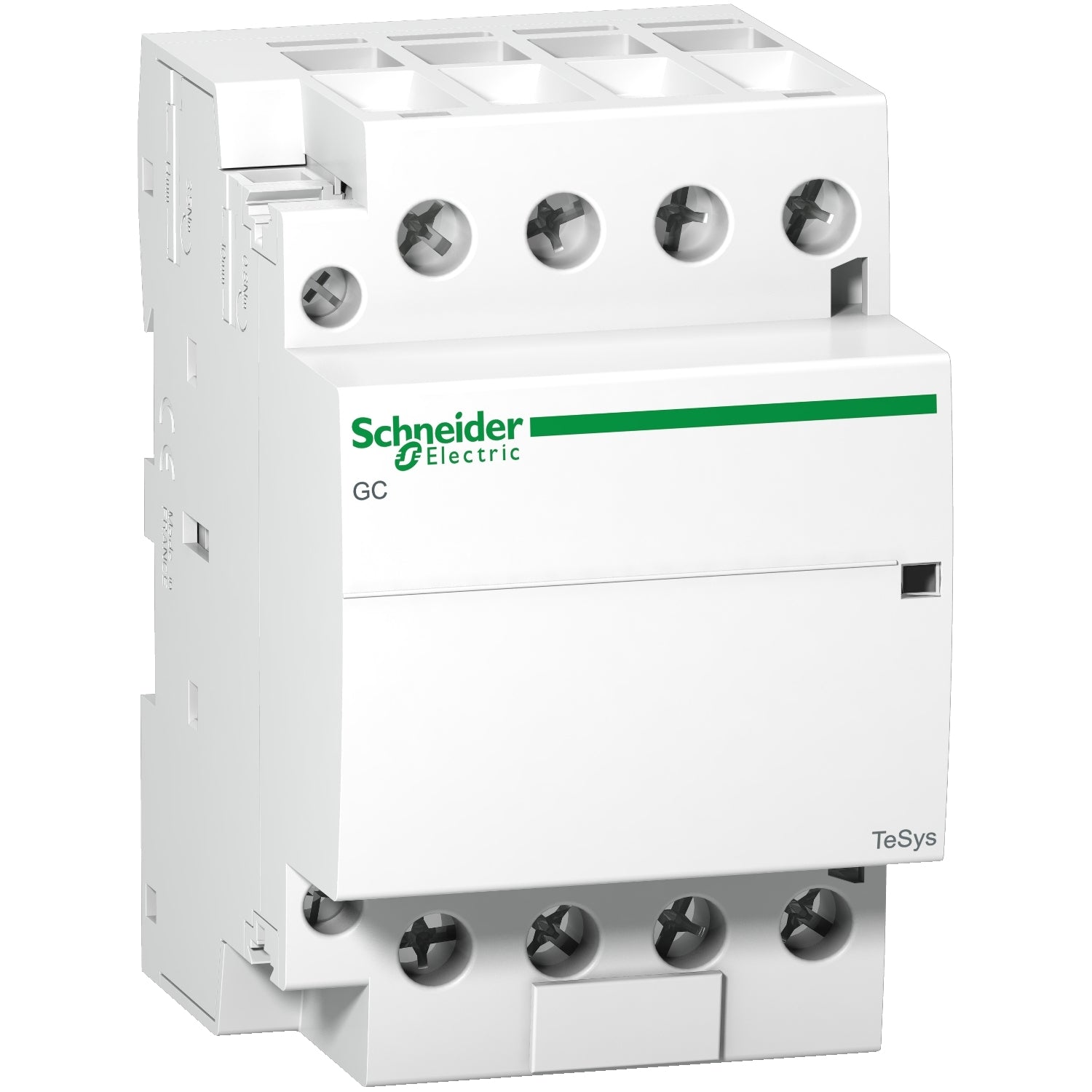

La referencia GC6340M5 Schneider es un contactor modular de la gama TeSys, perteneciente al producto TeSys GC, con nombre abreviado del dispositivo GC63, diseñado para aplicaciones de calefacción, iluminación y control del motor. La referencia GC6340M5 está configurada con una corriente nominal de 63 A en categoría AC1, dispone de 4 polos y funciona con una tensión de control de 220 a 240 V CA, según los datos facilitados. La referencia GC6340M5 se integra dentro de la categoría de contactores modulares para aplicaciones generales de control eléctrico.
Ficha Técnica de GC6340M5
Especificaciones Principales
TeSys
TeSys GC
Contactor modular
GC63
Calefacción || Iluminación || Control del motor
Datos Adicionales
AC-7A || AC-7B
4P
4 NA
<= 250 V CA
63 A AC-7A || 25 A AC-7B
30°/vertical
CA en 50 Hz
220...240 V CA 50 Hz
4 kV
63 A (at 50 °C) for circuito de alimentación
200 A at 400 V CA for circuito de alimentación conforming to IEC 61095
200 A at 400 V for circuito de alimentación conforming to IEC 61095
504 A 40 °C - 10 s for circuito de alimentación || 157 A 40 °C - 30 s for circuito de alimentación
63 A gL at <= 440 V for circuito de alimentación
2 mOhm - Ith 63 A 50 Hz for circuito de alimentación
500 V acorde a IEC 61095 || 500 V acorde a VDE 0110
AC-7A, estado 1 100000 ciclos || AC-7B, estado 1 100000 ciclos
8 W
Mando a distancia
Con clip
Carril DIN
IEC 61095 || IEC 60947-5
Circuito de control, estado 1 Bornas tornillo 1 cable(s) 2,5 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 2,5 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 2,5 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1,5 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1,5 mm²sólido Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1,5 mm²sólido Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 25 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 16 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 16 mm²flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 4 mm²flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 25 mm²sólido Sin extremidad de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 6 mm²sólido Sin extremidad de cable
Circuito de control, estado 1 0,8 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 2 N.m - en Bornas tornillo
10...25 ms apertura || 10...30 ms cierre
1000000 ciclos
300 cyc/h en <50 °C
Desconexión: 0.2...0.75 Uc at 50 Hz (at <50 °C) || Operactiva: 0.85...1.1 Uc at 50 Hz (at <50 °C)
53 VA 50 Hz (at 20 °C)
6,5 VA 50 Hz (at 20 °C)
2,1 W en 50/60 Hz
Cuerpo acorde a VDE 0106 (en envolvente) || IP20 acorde a VDE 0106
TC
-5…50 °C
-40…70 °C
<= 3000 m
Impactos contactor abierto:10 Gn para 11 ms || Impactos conector cerrado:15 Gn para 11 ms || Vibraciones contactor abierto:2 Gn, 5...300 Hz || Vibraciones conector cerrado:3 Gn, 5...300 Hz
3
85 mm
54 mm
62,5 mm
0,39 kg
Juego de 4
Blanco
