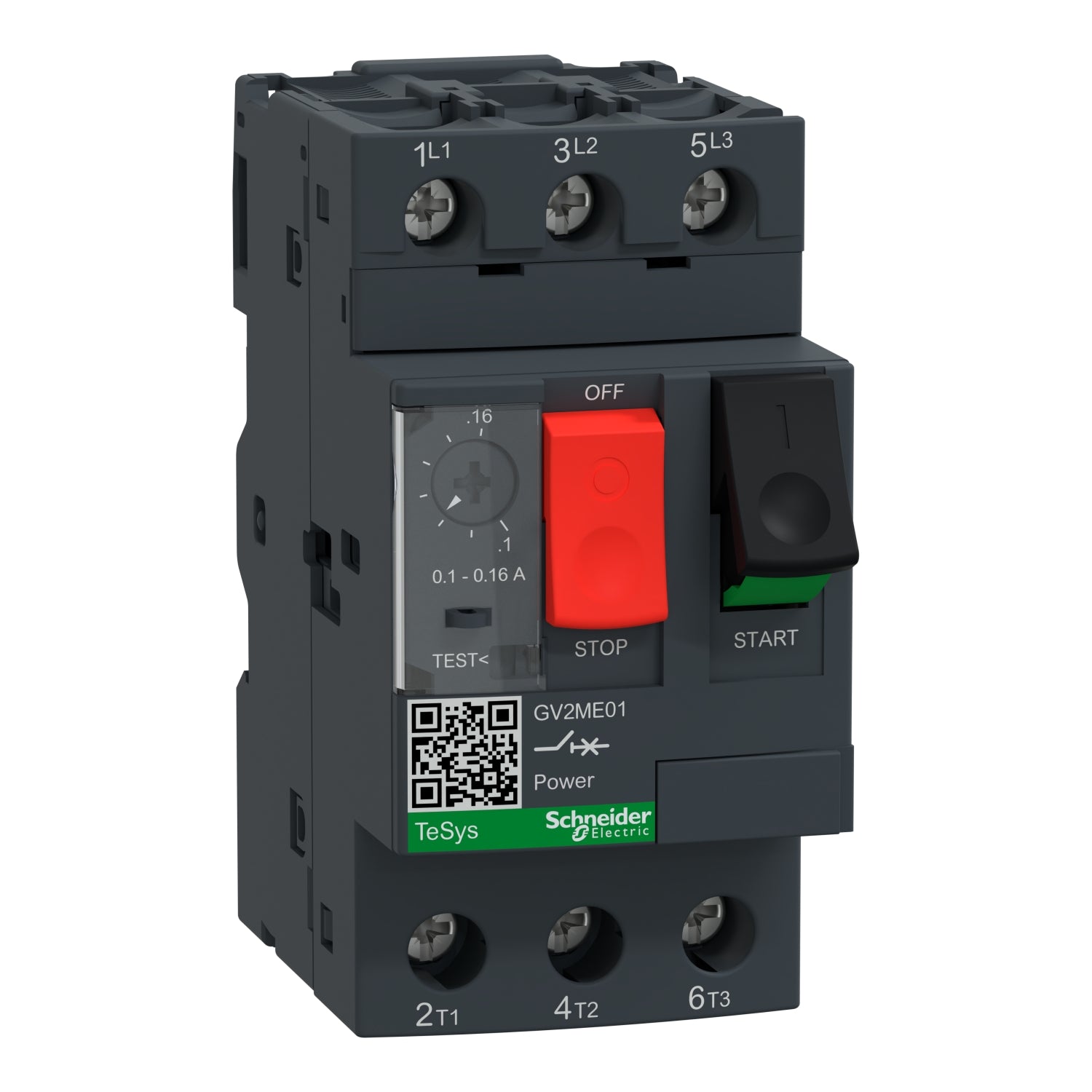

GV2ME01 - Guardamotor Schneider Magnetotérmico GV2ME 0,1/0,16A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia GV2ME01 es un disyuntor guardamotor magnetotérmico TeSys GV diseñado para motores trifásicos de muy baja potencia. La referencia GV2ME01 es un equipo de 3 polos con corriente nominal de 0,16 A y tensión de servicio de hasta 690 V adecuado para motores de menos de 0,06 kW a 400 V. Este modelo ofrece protección magnetotérmica con regulación térmica entre 0,1 y 0,16 A y disparo magnético a 9 veces la corriente nominal junto con un poder de corte Icu de 100 kA a 400 V. La referencia GV2ME01 incluye conexión por bornes de tornillo y control de marcha y paro mediante pulsador garantizado para 100 000 ciclos AC-3. Dispone de certificaciones IEC UL CSA CCC EAC Marine y ATEX y forma parte del programa Green Premium conforme a RoHS y REACh.
Ficha Técnica de GV2ME01
Especificaciones Principales
TeSys Deca
TeSys GV2
Protector de circuito de motor
GV2ME
Protección del motor
Térmico-magnético
Datos Adicionales
3P
CA
Categoría A acorde a En 50 A || AC-3 acorde a IEC 60947-4-1 || AC-4 acorde a IEC 60947-4-1
50/60 Hz acorde a En 50 A
100 kA Icu en 230/240 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 690 V CA 50/60 Hz acorde a En 50 A
100 % en 230/240 V CA 50/60 Hz acorde a En 50 A || 100 % en 400/415 V CA 50/60 Hz acorde a En 50 A || 100 % en 440 V CA 50/60 Hz acorde a En 50 A || 100 % en 500 V CA 50/60 Hz acorde a En 50 A || 100 % en 690 V CA 50/60 Hz acorde a En 50 A
Pulsador
0,16 A
0,1…0,16 A acorde a En 50 A
1,93 A
0,16 A acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
6 kV acorde a En 50 A
Sí acorde a IEC 60947-4-1
Sí acorde a IEC 60947-1
2,5 W
100000 ciclos
100000 ciclos para AC-3 en 415 V In || 100000 ciclos para AC-4 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…6 mm²sólido || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1,5…6 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable
1,7 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con placa adaptadora)
Horizontal || Vertical
45 mm
89 mm
78,5 mm
0,26 kg
Gris oscuro
Icu || EN/IEC 60947-4-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || IEC/EN 60335-2-40:Annex JJ || IEC/EN 60335-1:Clause 30.2
CCC || UL || CSA || EAC || ATEX || LROS (Lloyds Register of Shipping) || BV || RINA || DNV-GL || UKCA
IK04
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 30 Gn para 11 ms || Vibraciones, estado 1 5 Gn, 5...150 Hz
<= 2000 m
