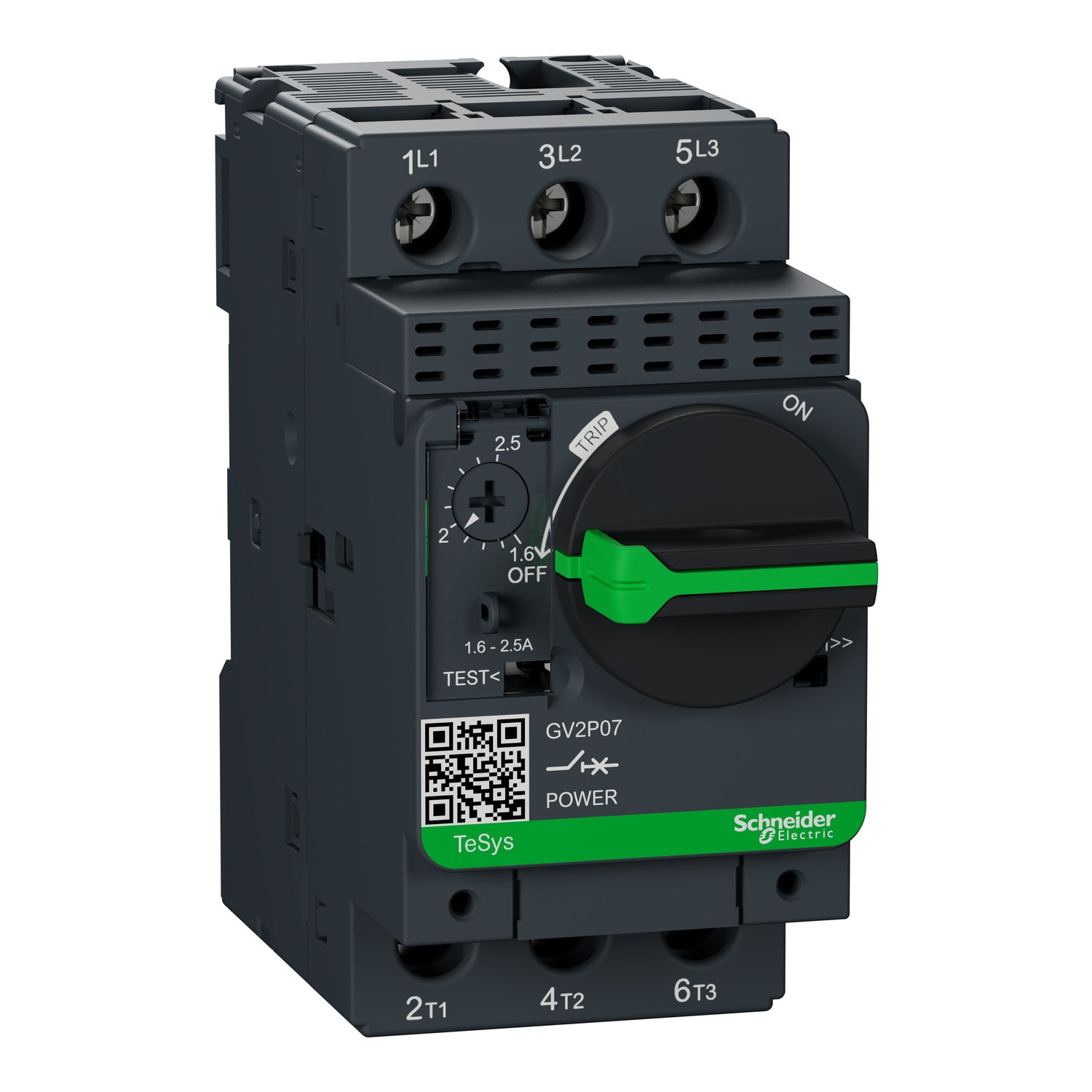

GV2P07 - Guardamotor Schneider Magnetotérmico GV2P 1,6/2,5A 50KA
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia GV2P07 es un disyuntor guardamotor magnetotérmico TeSys GV diseñado para aplicaciones en motores trifásicos. La referencia GV2P07 es un equipo de 3 polos con corriente nominal de 2,5 A y tensión de funcionamiento de hasta 690 V adecuado para motores de 0,75 kW a 400 V. Proporciona protección magnetotérmica con regulación térmica ajustable entre 1,6 y 2,5 A junto con disparo magnético a 13 veces la corriente nominal y un poder de corte Icu de 100 kA a 400 V. La referencia GV2P07 emplea conexión mediante bornes de tornillo y control por mando giratorio para 100 000 ciclos AC-3 y cuenta con certificaciones IEC UL CSA CCC EAC Marine y ATEX cumpliendo los requisitos del programa Green Premium conforme a RoHS y REACh.
Ficha Técnica de GV2P07
Especificaciones Principales
TeSys Deca
TeSys GV2
Protector de circuito de motor
GV2P
Protección del motor
Térmico-magnético
Datos Adicionales
3P
CA
Categoría A acorde a En 50 A || AC-3 acorde a IEC 60947-4-1 || AC-4 acorde a IEC 60947-4-1
50/60 Hz acorde a En 50 A
0,75 kW en 400/415 V CA 50/60 Hz || 1,1 kW en 500 V CA 50/60 Hz || 1,5 kW en 690 V CA 50/60 Hz
100 kA Icu en 230/240 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 100 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 8 kA Icu en 690 V CA 50/60 Hz acorde a En 50 A
100 % en 230/240 V CA 50/60 Hz acorde a En 50 A || 100 % en 400/415 V CA 50/60 Hz acorde a En 50 A || 100 % en 440 V CA 50/60 Hz acorde a En 50 A || 100 % en 500 V CA 50/60 Hz acorde a En 50 A || 100 % en 690 V CA 50/60 Hz acorde a En 50 A
Mando rotativo
2,5 A
1,6…2,5 A acorde a En 50 A
39 A
2,5 A acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
6 kV acorde a En 50 A
Sí acorde a IEC 60947-4-1
Sí acorde a IEC 60947-1
2,5 W
100000 ciclos
100000 ciclos para AC-3 en 415 V In || 100000 ciclos para AC-4 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…6 mm²sólido || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1,5…6 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable
1,7 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con 2 x tornillos M4)
Horizontal || Vertical
45 mm
89 mm
97 mm
Gris oscuro
Icu || EN/IEC 60947-4-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || IEC/EN 60335-2-40:Annex JJ || IEC/EN 60335-1:Clause 30.2
CCC || UL || CSA || EAC || ATEX || LROS (Lloyds Register of Shipping) || BV || RINA || DNV-GL || UKCA
IK04
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 30 Gn para 11 ms || Vibraciones, estado 1 5 Gn, 5...150 Hz
<= 2000 m
