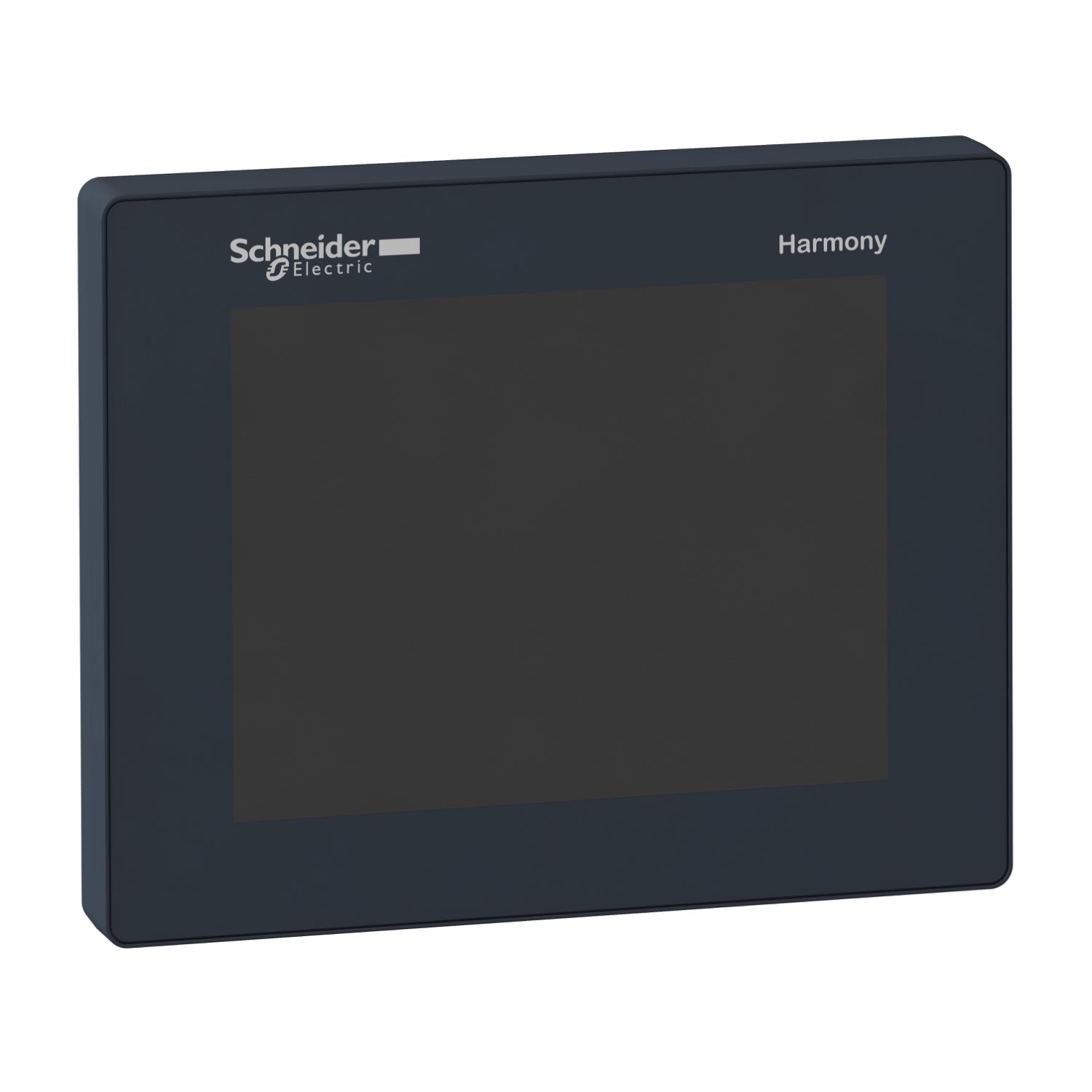

Harmony Series K

Controlador IHM tátil pequeno

5,7 pulgadas

con capacidad de sujeción: LED con retroiluminación LCD TFT color

Analógico

Producto completo

320 x 240 píxeles QVGA

50000 horas con65000 colores

16 niveles a través de panel táctil

60° izquierda || 60° right ((*)) || 40° top ((*)) || 60° bottom ((*))

Chino (chino simplificado) || Japonés (ANK, kanji) || ASCII || Coreano || Taiwanés (chino tradicional)

Fuente externa

24 V - tipo de cable: 20,4…28,8 V)CC

10 ms

30 A

24 W

No indicator ((*))

Limitado por la capacidad de la memoria interna

Harmony

CPU RISC

Flash NAND ((*)), 128 MB || Almacenamiento de dados internos FRAM, 128 kB || Application run ((*)) DRAM, 128 MB

1 conexión en serie - RJ45 - RS232/RS485 (tasa: <= 115.2 kbits/s) || 1 Ethernet TCP/IP - RJ45 || 1 USB 2.0 tipo mini B || 1 USB 2.0 tipo A || bus maestro CANopen - SUB-D 9

Integrado

Modbus || Modbus TCP/IP || CANopen ((*))

By 1 nut ((*)) - diámetro: Ø 22 mm, montaje el: 1...6 mm thick panel ((*))

PC/PBT y PAA

147 m/s² para 11 ms (en rail DIN) conforme a IEC 60068-2-27 || 294 m/s² para 6 ms (en panel de montaje) conforme a IEC 60068-2-27

+/-3,5 mm (f = 5…9 Hz) conforme a IEC 60068-2-6 || 1 gn (f = 9…150 Hz) conforme a IEC 60068-2-6

Prueba de inmunidad a las descargas electrostáticas - nivel de prueba: 8 kV (descarga de aire) acorde a IEC 61000-4-2 || Prueba de inmunidad a las descargas electrostáticas - nivel de prueba: 6 kV (descarga de contacto) acorde a IEC 61000-4-2 || Susceptibilidad frente a campos electromagnéticos - nivel de prueba: 10 V/m (80 MHz...3 GHz) acorde a IEC 61000-4-3 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 2 kV (líneas de alimentación) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 1 kV (entre E/S analógicas y tensión de funcionamiento) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 2 kV (cables de relé) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 1 kV (línea Ethernet) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 1 kV (COM line ((*))) acorde a IEC 61000-4-4 || Prueba de inmunidad a transitorios eléctricos rápidos/descargas eléctricas - nivel de prueba: 1 kV (CAN line ((*))) acorde a IEC 61000-4-4 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 2 kV (power supply (common mode) ((*))) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 1 kV (power supply (differential mode) ((*))) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 1 kV modo común (digital I/O ((*))) acorde a IEC 61000-4-5 || Prueba de inmunidad frente a sobretensión - nivel de prueba: 0,5 kV modo diferenc. (digital I/O ((*))) acorde a IEC 61000-4-5 || Perturbaciones de RF conducidas - nivel de prueba: 10 V (0,15...80 MHz) acorde a IEC 61000-4-6 || Emisión conducida - nivel de prueba: 150 kHz...30 MHz acorde a EN 55011 || Emisión irradiada - nivel de prueba: 30 MHz...1 GHz acorde a EN 55011

2 para entrada rápida (modo normal) acorde a IEC 61131-2 tipo 1 || 6 para entrada digital acorde a IEC 61131-2 tipo 1

24 V CC receptor o suministro (positivo/negativo)

1 para entrada rápida (modo HSC) || 1 para entrada digital

7,83 mA para entrada rápida || 5 mA para digital ((*))

4.7 kOhm || 2.81 kOhm

15…28,8 V CC >= 15 V >= 5 mA = 15 V >= 2.5 mA <= 5 V <= 1 mA

0 ms no filter ((*)) - tipo de cable: none ((*))) || 0.004...0.04 ms bounce filter ((*)) - tipo de cable: latch/event and cumulative filter by step Nx0.5ms (64>=N>=2) ((*))) || 3...12 ms integrator ((*)) - tipo de cable: none/run/stop ((*)))

100 kHz para entrada rápida (modo de codificador) - tipo control A/B || 100 kHz para entrada rápida - tipo control monofásico || 100 kHz para entrada rápida - tipo control impulso/dirección

Cable apantallado, estado 1 <10 m para entrada rápida || Cable apantallado, estado 1 <100 m para entrada digital || Cable sin apantallar, estado 1 <50 m para entrada digital

3,5 mm

Con protección sobretensión

500 V CC

Ninguno

2 salida rápida (modo normal), lógica salid: fuente || 6 Salida digital, lógica salid: fuente

24 V CC (límite de tensión: 19.2...28.8 V) con capacidad de sujeción: transistor salida(s) discreta(s) || 24 V CC (límite de tensión: 5..0,30 V) con capacidad de sujeción: relé salida(s) discreta(s) || 220 V CA (límite de tensión: 100...250 V) con capacidad de sujeción: relé salida(s) discreta(s)

2 para entrada rápida, terminal(es): FI0...FI1 || 2 para salida rápida, terminal(es): FQ0...FQ1 || 6 para entrada digital, terminal(es): DI0...DI5 || 6 para Salida digital, terminal(es): DQ0...DQ5

2 A 4 A)5 ms con capacidad de sujeción: opening contact ((*)) para Salida digital || 2 A 4 A)2 ms con capacidad de sujeción: Contacto de cierre para Salida digital || 300 mA2 ms para salida rápida (modo normal) || 50 mA2 ms para salida rápida (modo PWM o PTO)

> 10 MOhm entre la E/S y la lógica interna || > 10 MOhm entre fuente de alimentación y tierra

100 kHz para salida rápida (modo PTO) || 1 kHz para salida rápida (modo PWM)

+/- 0,1 % de escala completa cyclic ratio 1...99% ((*)) para salida rápida (modo PWM o PTO) || 1200 V cyclic ratio 1...99% ((*)) para salida rápida (modo PWM o PTO) || +/- 5 % de escala completa cyclic ratio 10...90% ((*)) para salida rápida (modo PWM o PTO) || +/- 10 % de escala completa proporción cíclica 20-80% para salida rápida (modo PWM o PTO) || +/- 15 % de escala completa cyclic ratio 30...70% ((*)) para salida rápida (modo PWM o PTO)

2 para entrada analógica || 2 para RTDs

0...20 mA/4...20 mA - resolución: 12 bits, impedancia de entrada250 Ohm (tolerancia: +/- 1 %) || -10...+10 V or 0...10 V - resolución: 12 bits + signo, impedancia de entrada>= 1 MOhm

RTD en - 200...600 °C - resolución: 16 bits sonda temperatura: Pt 100/Pt 1000 || RTD en - 50...200 °C - resolución: 16 bits sonda temperatura: Ni 100/Ni 1000 || RTD en - 200...760 °C - resolución: 16 bits - tipo de cable: termopar J) || RTD en - 240...1370 °C - resolución: 16 bits - tipo de cable: termopar K) || RTD en 0...1600 °C - resolución: 16 bits - tipo de cable: termopar R) || RTD en 200...1800 °C - resolución: 16 bits - tipo de cable: termopar B) || RTD en 0...1600 °C - resolución: 16 bits - tipo de cable: termopar S) || RTD en - 200...400 °C - resolución: 16 bits - tipo de cable: termopar T) || RTD en - 200...900 °C - resolución: 16 bits - tipo de cable: termopar E) || RTD en - 200...1300 °C - resolución: 16 bits - tipo de cable: termopar N)

2 resistive load ((*)) para 12 bits + signo

0...20 mA/4...20 mA - tipo de cable: > 300 Ohm) para open-circuit || -10...10 V/0...10 V - tipo de cable: > 2 kOhm) para cortocircuito

129,4 mm

163 mm

76,22 mm

0,803 kg

FCC Class A || EN 61131-2 || UL 508 || IEC 61000-6-2 || CSA C22.2 No 213 Class I Division 2 || ANSI/ISA 12-12-01

cULus 508 || cULus CSA 22-2 No 143 || GOST || cUL 1604 Class 1 Division 2 ((*)) || C-Tick || KCC || UKCA || UKEX

CE

0…50 °C

-20…60 °C

5…85 % sin condensación

<= 2000 m

0…10000 m

800...1114 hPa

IP20 conforme a IEC 60529 (panel trasero) || IP65 conforme a IEC 60529 (panel frontal)

NEMA 4X panel frontal

2 acorde a IEC 60664

Libre de gases corrosivos
