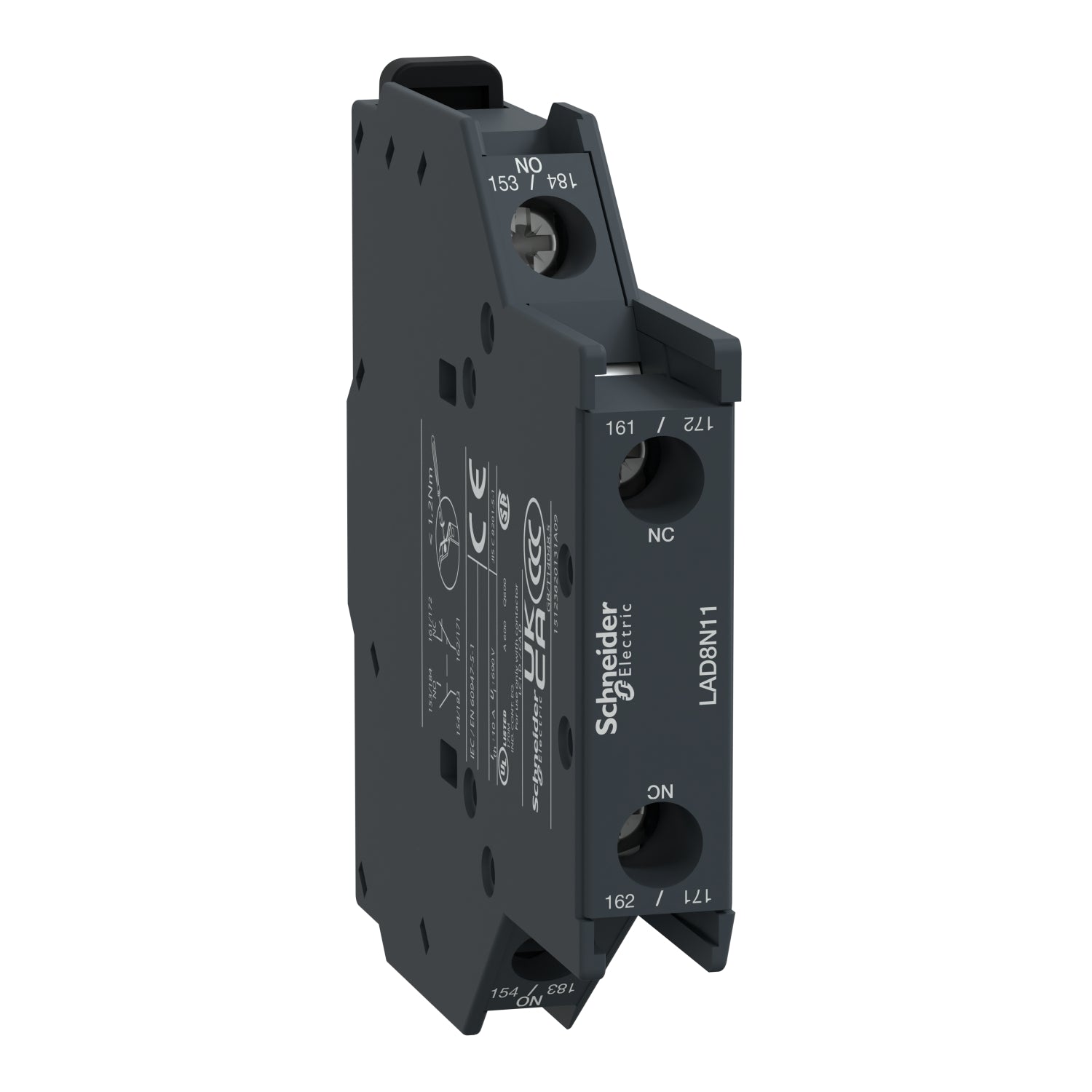

LAD8N11 - Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo Schneider
LAD8N11 - Bloque de Contacto Auxiliar TeSys D 1NA + 1NC Terminales de Abrazadera de Tornillo Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LAD8N11
La referencia LAD8N11 Schneider es un bloque de contacto auxiliar instantáneo TeSys Deca para contactores LC.D y relés de control CAD solamente con bobinas de CA, provisto de 1 contacto normalmente abierto y 1 contacto normalmente cerrado certificado para espejo NC con una capacidad de hasta 10 A a 690 V CA y conexión mediante borne atornillado. El bloque LAD8N11 dispone de montaje lateral mediante clip, proporcionando una alta fiabilidad y durabilidad en aplicaciones de señalización y control. El modelo LAD8N11 está diseñado para ampliación de contactos en sistemas de maniobra en corriente alterna. El equipo LAD8N11 cuenta con certificaciones IEC, UL, CSA, CCC y EAC y conformidad con Green Premium según RoHS y REACh.
Especificaciones Principales de LAD8N11
TeSys
TeSys DF
Bloque de contactos auxiliares
TeSys F LC1D09…95 AC coil || TeSys F LC1D115/150 || TeSys F LC1D40A…80A AC Coil || TeSys F CAD AC coil || TeSys G LC1F
Lado
1 NA + 1 NC
Instantáneo
690 V CA 25...400 Hz
6 A at 120 V AC-15 || 1,04 A at 690 V AC-15 || 0,55 A at 125 V DC-13 || 0,1 A at 600 V DC-13
690 V acorde a IEC 60947-5-1 || 600 V acorde a UL || 600 V acorde a CSA
10 A (at 60 °C)
EN/IEC 60947-5-1 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ
Esquema CB || UL || CSA || CCC || EAC || UKCA
Otras Especificaciones de LAD8N11
140 A CA conforming to IEC 60947-5-1 || 250 A CC conforming to IEC 60947-5-1
100 A 1 s || 120 A 500 ms || 140 A 100 ms
Fusible gG 10 A
30 Mciclos
5 mA
17 V
1,5 ms en desexcitación sin solapamiento entre contactos NC y NA || 1,5 ms en excitación sin solapamiento entre contactos NC y NA
> 10 MOhm
Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 1…4 mm²Rígido Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…4 mm²Rígido Sin extremidad de cable
1,7 N.m - con destornillador plano Ø 6 || 1,7 N.m - con destornillador Philips nº 2 || 1,7 N.m - con destornillador pozidriv No 2
72 mm
12,5 mm
71,3 mm
Ambiente normal
IP20 conforming to IEC 60529
TH acorde a IEC 60068
-60…80 °C
-5…60 °C
3000 m
