Descripción de LAD8N20

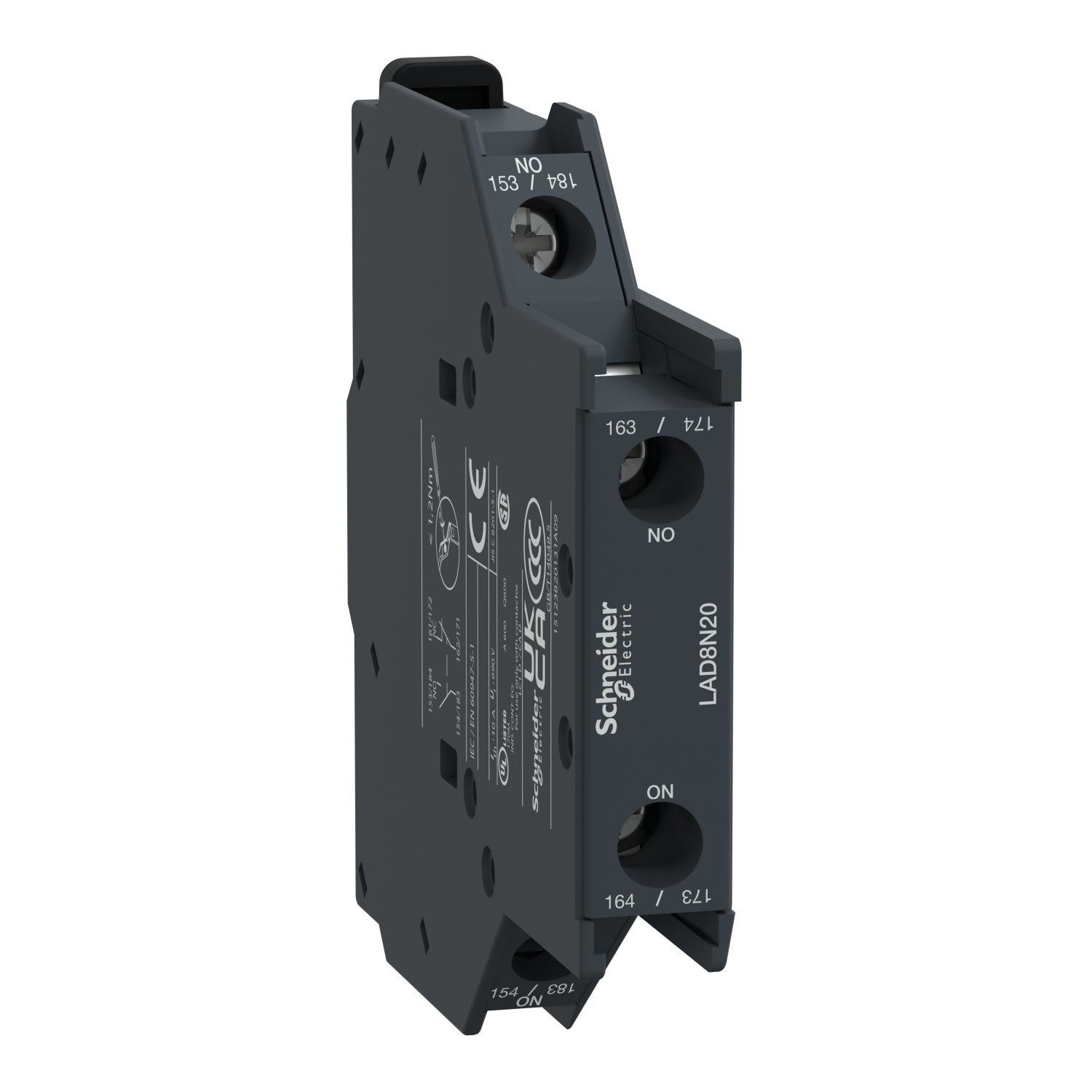

La referencia LAD8N20 Schneider es un bloque de contacto auxiliar instantáneo TeSys Deca para contactores LC.D y relés de control CAD solamente con bobinas de CA, equipado con 2 contactos normalmente abiertos con una capacidad de hasta 10 A a 690 V CA y conexión mediante terminales con tornillo de presión. El bloque LAD8N20 dispone de montaje lateral mediante clip, proporcionando una alta fiabilidad y durabilidad en aplicaciones de control. El modelo LAD8N20 está diseñado para ampliación de contactos auxiliares en sistemas alimentados en corriente alterna. El equipo LAD8N20 cuenta con certificaciones IEC, UL, CSA, CCC y EAC y conformidad con Green Premium según RoHS y REACh.
Especificaciones Principales de LAD8N20
TeSys
TeSys DF
Bloque de contactos auxiliares
TeSys F LC1D09…95 AC coil || TeSys F LC1D40A…80A AC Coil || TeSys F LC1D115/150 || TeSys F CAD AC coil || TeSys G LC1F
Lado
2 NA
Instantáneo
690 V CA 25...400 Hz
6 A at 120 V AC-15 || 1,04 A at 690 V AC-15 || 0,55 A at 125 V DC-13 || 0,1 A at 600 V DC-13
690 V acorde a IEC 60947-5-1 || 600 V acorde a UL || 600 V acorde a CSA
10 A (at 60 °C)
EN/IEC 60947-5-1 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ
Esquema CB || UL || CSA || CCC || EAC || UKCA
Otras Especificaciones de LAD8N20
140 A CA conforming to IEC 60947-5-1 || 250 A CC conforming to IEC 60947-5-1
100 A 1 s || 120 A 500 ms || 140 A 100 ms
Fusible gG 10 A
30 Mciclos
5 mA
17 V
1,5 ms en desexcitación sin solapamiento entre contactos NC y NA || 1,5 ms en excitación sin solapamiento entre contactos NC y NA
> 10 MOhm
Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 1…4 mm²Rígido Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…4 mm²Rígido Sin extremidad de cable
1,7 N.m - con destornillador plano Ø 6 || 1,7 N.m - con destornillador Philips nº 2 || 1,7 N.m - con destornillador pozidriv No 2
72 mm
12,5 mm
71,3 mm
Ambiente normal
IP20 conforming to IEC 60529
TH acorde a IEC 60068
-60…80 °C
-5…60 °C
3000 m
