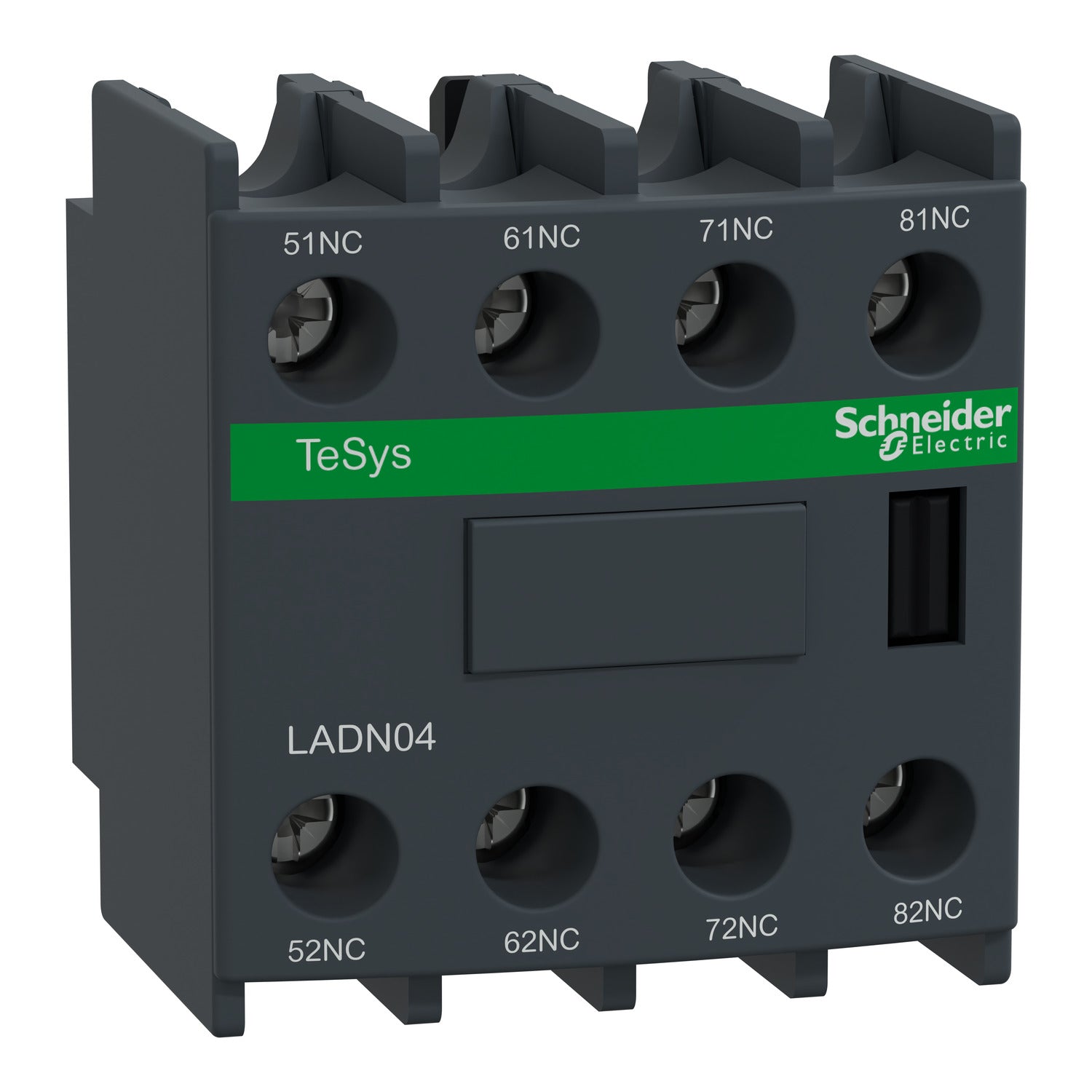

LADN04 - Bloque de Contacto Auxiliar TeSys D 4 NC Terminales de Abrazaderas de Tornillo Schneider
Recíbelo en 24 h (Lun. a Vie.) para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia LADN04 Schneider es un bloque de contacto auxiliar instantáneo TeSys D para contactores LC1D, LC1F y relés de control CAD, equipado con 4 contactos normalmente cerrados certificados para espejo NC con una capacidad de hasta 10 A a 690 V CA y conexión mediante borne atornillado. El bloque LADN04 dispone de montaje frontal a presión, proporcionando gran fiabilidad y durabilidad en aplicaciones de seguridad y control. El modelo LADN04 es idóneo para circuitos de señalización con múltiples contactos NC. El equipo LADN04 dispone de certificaciones IEC, UL, CSA, CCC y EAC y cumple con Green Premium según RoHS y REACh.
Ficha Técnica de LADN04
Especificaciones Principales
TeSys || TeSys Deca
TeSys DF
Bloque de contactos auxiliares
LADN
TeSys Deca LC1D || TeSys Deca CAD || TeSys G LC1F || TeSys G CR1F || TeSys F CAD || TeSys F LC1D
Frontal
4 NC
Instantáneo
690 V CA 25...400 Hz
6 A at 120 V AC-15 || 1,04 A at 690 V AC-15 || 0,55 A at 125 V DC-13 || 0,1 A at 600 V DC-13
690 V acorde a IEC 60947-5-1 || 600 V acorde a UL || 600 V acorde a CSA
10 A (at 60 °C)
EN/IEC 60947-5-1 || GB/T 14048.5 || EN 50012 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ
Esquema CB || UL || CSA || CCC || EAC || UKCA
Datos Adicionales
140 A CA conforming to IEC 60947-5-1 || 250 A CC conforming to IEC 60947-5-1
100 A 1 s || 120 A 500 ms || 140 A 100 ms
Fusible gG 10 A
30 Mciclos
5 mA
17 V
1,5 ms en desexcitación sin solapamiento entre contactos NC y NA || 1,5 ms en excitación sin solapamiento entre contactos NC y NA
> 10 MOhm
Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 1…4 mm²Rígido Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…4 mm²Rígido Sin extremidad de cable
1,7 N.m - con destornillador plano Ø 6 || 1,7 N.m - con destornillador Philips nº 2 || 1,7 N.m - con destornillador pozidriv No 2
48 mm
44 mm
42 mm
0,05 kg
Gris oscuro
Ambiente normal
IP20 conforming to IEC 60529
TH acorde a IEC 60068
-60…80 °C
-5…60 °C
3000 m
