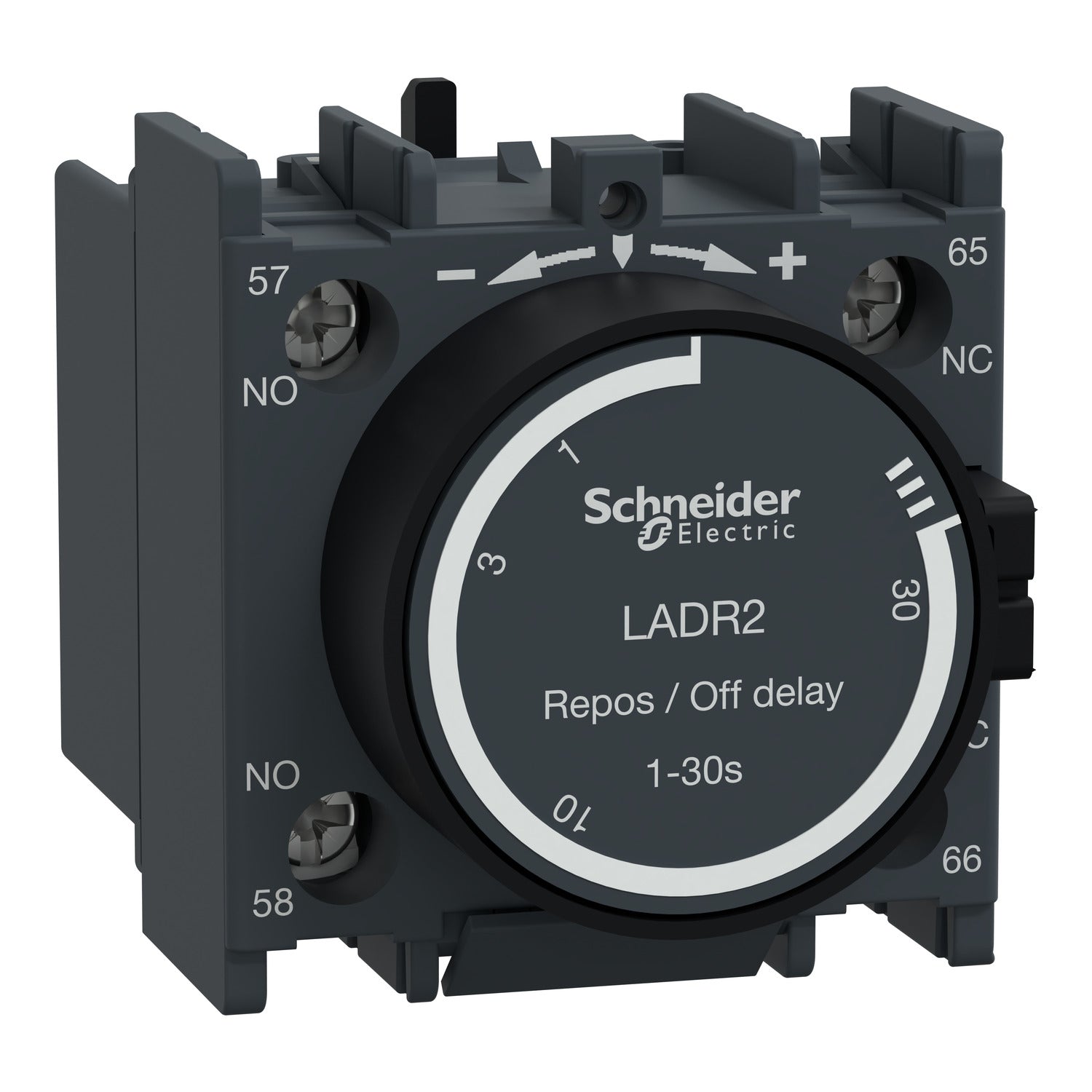

LADR2 - Bloque de contactos temporizados auxiliar Tesys deca 1NA+1NC retardo desactivado 1-30s frontal terminales con abrazaderas de tornillo Schneider
LADR2 - Bloque de contactos temporizados auxiliar Tesys deca 1NA+1NC retardo desactivado 1-30s frontal terminales con abrazaderas de tornillo Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LADR2
La referencia LADR2 Schneider es un bloque de contactos auxiliares de temporización TeSys D para contactores LC1D, LC1F y relés de control CAD, equipado con contactos 1 NA más 1 NC con una capacidad nominal de hasta 10 A a 690 V CA. El bloque LADR2 dispone de un rango de ajuste de retardo de desconexión de 1 a 30 s y conexión mediante terminales de abrazadera de tornillo. El modelo LADR2 cuenta con montaje frontal a presión y proporciona gran fiabilidad y durabilidad en aplicaciones de temporización. El equipo LADR2 dispone de certificaciones IEC, UL, CSA, CCC y EAC y cumple con el programa Green Premium conforme a RoHS y Reach.
Especificaciones Principales de LADR2
TeSys || TeSys Deca
TeSys DF
Bloque de contactos auxiliares temporizados
TeSys F CAD || TeSys F LC1D || TeSys G LC1F || TeSys G CR1F
Frontal
1 NA + 1 NC
Time delay
Temporización de apagado
1...30 s
690 V CA 25...400 Hz
6 A at 120 V AC-15 || 1,04 A at 690 V AC-15 || 0,55 A at 125 V DC-13 || 0,1 A at 600 V DC-13
690 V acorde a IEC 60947-5-1 || 600 V acorde a UL 60947-5-1 || 600 V acorde a CSA C22.2 No 60947-5-1
10 A (at 60 °C)
EN/IEC 60947-5-1 || UL 60947-5-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.5 || EN 50012 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ
Esquema IECEE CB || UL || CSA || CCC || EAC || UKCA
Otras Especificaciones de LADR2
140 A at <= 690 V CA conforming to IEC 60947-5-1 || 250 A at <= 690 V CC conforming to IEC 60947-5-1
100 A 60 °C 1 s || 120 A 60 °C 500 ms || 140 A 60 °C 100 ms
Fusible gG 10 A
5 Mciclos
5 mA
17 V
1,5 ms en desexcitación sin solapamiento entre contactos NC y NA || 1,5 ms en excitación sin solapamiento entre contactos NC y NA
> 10 MOhm
Bornas tornillo 1 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 1 cable(s) 1…2,5 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1…2,5 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 1…2,5 mm²Rígido || Bornas tornillo 2 cable(s) 1…2,5 mm²Rígido || Bornas tornillo
1,7 N.m - con destornillador plano Ø 6 || 1,7 N.m - con destornillador Philips nº 2 || 1,7 N.m - con destornillador pozidriv No 2
48 mm
44 mm
61 mm
Gris oscuro
Ambiente normal
IP20 conforming to IEC 60529
TH acorde a IEC 60068
-60…80 °C
-40…70 °C
3000 m
