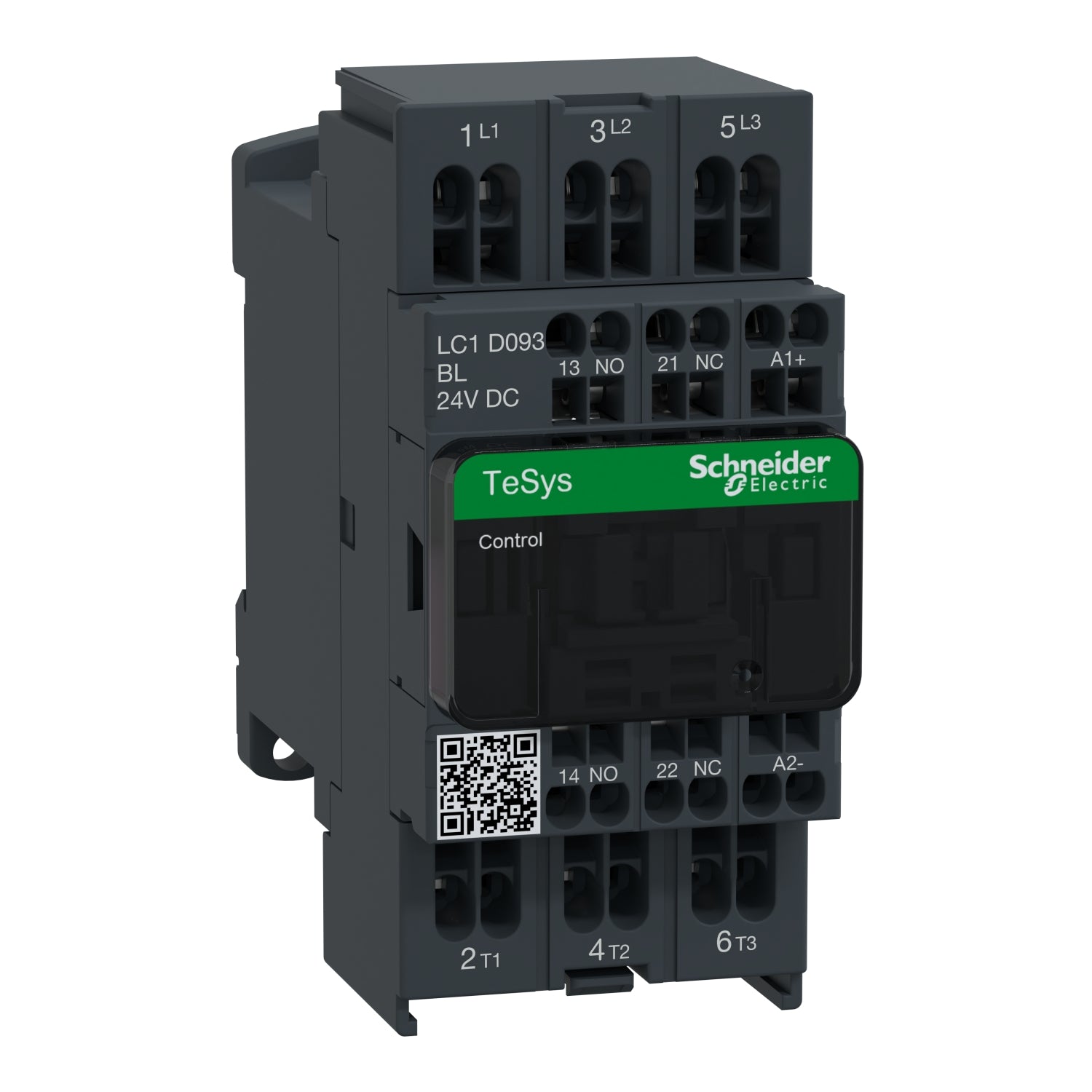

LC1D093BL - Contactor TeSys D 3P (3 NA) AC-3 <= 440V 9A 24V CC bobina (bajo consumo) Schneider
LC1D093BL - Contactor TeSys D 3P (3 NA) AC-3 <= 440V 9A 24V CC bobina (bajo consumo) Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D093BL
La referencia LC1D093BL Schneider es un contactor TeSys D de 3 polos con configuración 3 NA diseñado para el control de motores en aplicaciones industriales que requieren alta fiabilidad. El contactor LC1D093BL trabaja en categoría AC-3 hasta 9 A y admite tensiones de funcionamiento de hasta 440 V, lo que permite accionar motores de hasta 4 kW a 400 V. La bobina integrada del LC1D093BL es de 24 V en corriente continua y es de bajo consumo, incorporando además un módulo limitador que reduce las sobretensiones transitorias durante el accionamiento. Dispone de contactos auxiliares integrados 1 NA + 1 NC, incluyendo un contacto NC espejo certificado para garantizar la seguridad en aplicaciones exigentes. El contactor ofrece una elevada durabilidad con velocidades de operación de hasta 3600 maniobras por hora y un funcionamiento fiable incluso en ambientes con temperaturas de hasta 60 °C. Su diseño compacto de 45 mm de anchura facilita la instalación tanto en carril DIN como mediante tornillos. La conexión mediante bornes de resorte permite un cableado rápido, firme y resistente a vibraciones. Este modelo cumple las principales certificaciones internacionales como IEC, UL, CSA, CCC, EAC y Marine. Además, respeta los requisitos medioambientales Green Premium, garantizando conformidad con RoHS y REACh.
Especificaciones Principales de LC1D093BL
Relé de control TeSys D
Conector
LC1D
Carga resistiva || Control del motor
AC-1 || AC-3 || AC-4 || AC-4
3P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
9 A (at <60 °C) at <= 440 V CA AC-3 for Circuito de alimentación || 20 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación || 9 A (at <60 °C) at <= 440 V CA AC-4 for Circuito de alimentación
24 V CC
Otras Especificaciones de LC1D093BL
2,2 kW at 220...230 V CA 50/60 Hz (AC-3) || 4 kW at 380...400 V CA 50/60 Hz (AC-3) || 4 kW at 415 V CA 50/60 Hz (AC-3) || 4 kW at 440 V CA 50/60 Hz (AC-3) || 5,5 kW at 500 V CA 50/60 Hz (AC-3) || 5,5 kW at 660...690 V CA 50/60 Hz (AC-3) || 2,2 kW at 220...230 V CA 50/60 Hz (AC-4) || 4 kW at 380...400 V CA 50/60 Hz (AC-4) || 4 kW at 415 V CA 50/60 Hz (AC-4) || 4 kW at 440 V CA 50/60 Hz (AC-4) || 5,5 kW at 500 V CA 50/60 Hz (AC-4) || 5,5 kW at 660...690 V CA 50/60 Hz (AC-4) || 2,2 kW at 400 V CA 50/60 Hz (AC-4)
1 hp at 230/240 V CA 50/60 Hz for 1 fase motors || 2 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 2 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 5 hp at 460/480 V CA 50/60 Hz for 3 fases motors || 7,5 hp at 575/600 V CA 50/60 Hz for 3 fases motors || 0,33 hp at 115 V CA 50/60 Hz for 1 fase motors
LC1D
3 NA
Con
10 A (at 60 °C) for Circuito de señalización || 16 A (at 60 °C) for Circuito de alimentación
250 A at 440 V for Circuito de alimentación conforming to IEC 60947 || 140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1
250 A at 440 V for Circuito de alimentación conforming to IEC 60947
105 A 40 °C - 10 s for Circuito de alimentación || 210 A 40 °C - 1 s for Circuito de alimentación || 30 A 40 °C - 10 min for Circuito de alimentación || 61 A 40 °C - 1 min for Circuito de alimentación || 100 A - 1 s for Circuito de señalización || 120 A - 500 ms for Circuito de señalización || 140 A - 100 ms for Circuito de señalización
10 A gG for Circuito de señalización conforming to IEC 60947-5-1 || 25 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 20 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
2,5 mOhm - Ith 16 A 50 Hz for Circuito de alimentación
1,56 W AC-1 || 0,2 W AC-3 || 0,2 W AC-4
Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
30 Mciclos
0,6 Mciclos 25 A AC-1 en Ue <= 440 V || 2 Mciclos 9 A AC-3 en Ue <= 440 V || 2 Mciclos 9 A AC-4 en Ue <= 440 V
DC bajo consumo
Con diodo de limitador de pico bidireccional integrado
0.1...0.3 Uc (-40…70 °C):desconexión CC || 0,8-1,25 Uc (-40…60 °C):operactiva CC || 1...1.25 Uc (60…70 °C):operactiva CC
2,4 W 20 °C)
2,4 W en 20 °C
77 ±15 % ms cierre || 25 ±20 % ms apertura
40 ms
3600 cyc/h at 60 °C
Circuito de alimentación: terminales de resorte 1 2,5 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: terminales de resorte 2 2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: terminales de resorte 1 2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: terminales de resorte 2 2,5 mm² - cable stiffness: flexible sin terminal
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for Circuito de señalización
5 mA for Circuito de señalización
> 10 MOhm for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || CSA C22.2 No 60947-4-1
UL || CCC || CSA || Marino || UKCA || EAC || Esquema CB
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms)
99 mm
45 mm
95 mm
0,48 kg
