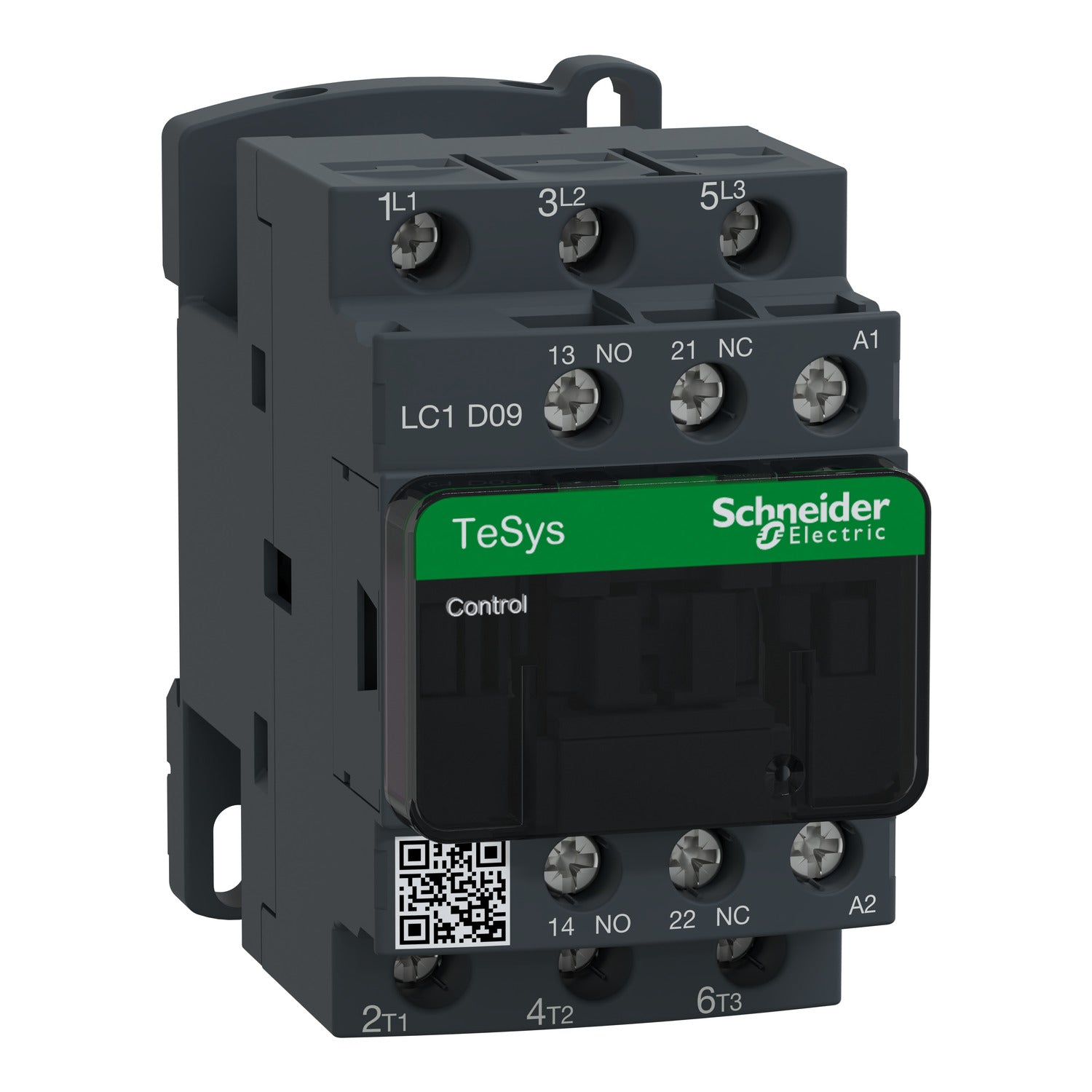

LC1D09N7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 9A 415V CA bobina Schneider
LC1D09N7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 9A 415V CA bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D09N7
La referencia LC1D09N7 Schneider es un contactor TeSys D de 3 polos con 3 contactos normalmente abiertos, destinado a aplicaciones de control de motor y carga resistiva en categorías de empleo AC-3, AC-1 y AC-4. El contactor LC1D09N7 dispone de una tensión nominal de empleo en circuito de alimentación de hasta 690 V CA a 25 a 400 Hz y hasta 300 V CC, con una corriente nominal de empleo de 9 A a menos de 60 °C a 440 V CA en AC-3, 25 A a menos de 60 °C a 440 V CA en AC-1 y 9 A a menos de 60 °C a 440 V CA en AC-4. El modelo LC1D09N7 incorpora un circuito de control con tensión de bobina de 415 V CA a 50 60 Hz. El equipo LC1D09N7 pertenece a la gama TeSys D y corresponde a un dispositivo identificado con el nombre abreviado LC1D dentro de la serie de contactores de control.
Especificaciones Principales de LC1D09N7
Relé de control TeSys D
Conector
LC1D
Control del motor || Carga resistiva
AC-3 || AC-1 || AC-4 || AC-4
3P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
9 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 25 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 9 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
415 V CA 50/60 Hz
Otras Especificaciones de LC1D09N7
2,2 kW at 220...230 V CA 50/60 Hz (AC-3) || 4 kW at 380...400 V CA 50/60 Hz (AC-3) || 4 kW at 415...440 V CA 50/60 Hz (AC-3) || 5,5 kW at 500 V CA 50/60 Hz (AC-3) || 5,5 kW at 660...690 V CA 50/60 Hz (AC-3) || 2,2 kW at 400 V CA 50/60 Hz (AC-4) || 2,2 kW at 220...230 V CA 50/60 Hz (AC-4) || 4 kW at 380...400 V CA 50/60 Hz (AC-4) || 4 kW at 415...440 V CA 50/60 Hz (AC-4) || 5,5 kW at 500 V CA 50/60 Hz (AC-4) || 5,5 kW at 660...690 V CA 50/60 Hz (AC-4)
1 hp at 230/240 V CA 50/60 Hz for 1 fase motors || 2 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 2 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 5 hp at 460/480 V CA 50/60 Hz for 3 fases motors || 7,5 hp at 575/600 V CA 50/60 Hz for 3 fases motors || 0,33 hp at 115 V CA 50/60 Hz for 1 fase motors
LC1D
3 NA
Con
25 A (at 60 °C) for circuito de alimentación || 10 A (at 60 °C) for circuito de señalización
250 A at 440 V for circuito de alimentación conforming to IEC 60947 || 140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1
250 A at 440 V for circuito de alimentación conforming to IEC 60947
105 A 40 °C - 10 s for circuito de alimentación || 210 A 40 °C - 1 s for circuito de alimentación || 30 A 40 °C - 10 min for circuito de alimentación || 61 A 40 °C - 1 min for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 25 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 20 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
2,5 mOhm - Ith 25 A 50 Hz for circuito de alimentación
1,56 W AC-1 || 0,2 W AC-3 || 0,2 W AC-4
Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
15 Mciclos
0,6 Mciclos 25 A AC-1 en Ue <= 440 V || 2 Mciclos 9 A AC-3 en Ue <= 440 V || 2 Mciclos 9 A AC-4 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
70 VA 60 Hz cos phi 0,75 (at 20 °C) || 70 VA 50 Hz cos phi 0,75 (at 20 °C)
7,5 VA 60 Hz cos phi 0,3 (at 20 °C) || 7 VA 50 Hz cos phi 0,3 (at 20 °C)
2…3 W at 50/60 Hz
12...22 ms cierre || 4...19 ms apertura
3600 cyc/h at 60 °C
Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal
Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || CSA C22.2 No 60947-4-1
UL || CCC || CSA || Marino || UKCA || EAC || Esquema CB
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms)
77 mm
45 mm
86 mm
0,32 kg
