LC1D115004B7 - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 200A 24V CA 50/60 Hz bobina Schneider
LC1D115004B7 - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 200A 24V CA 50/60 Hz bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D115004B7

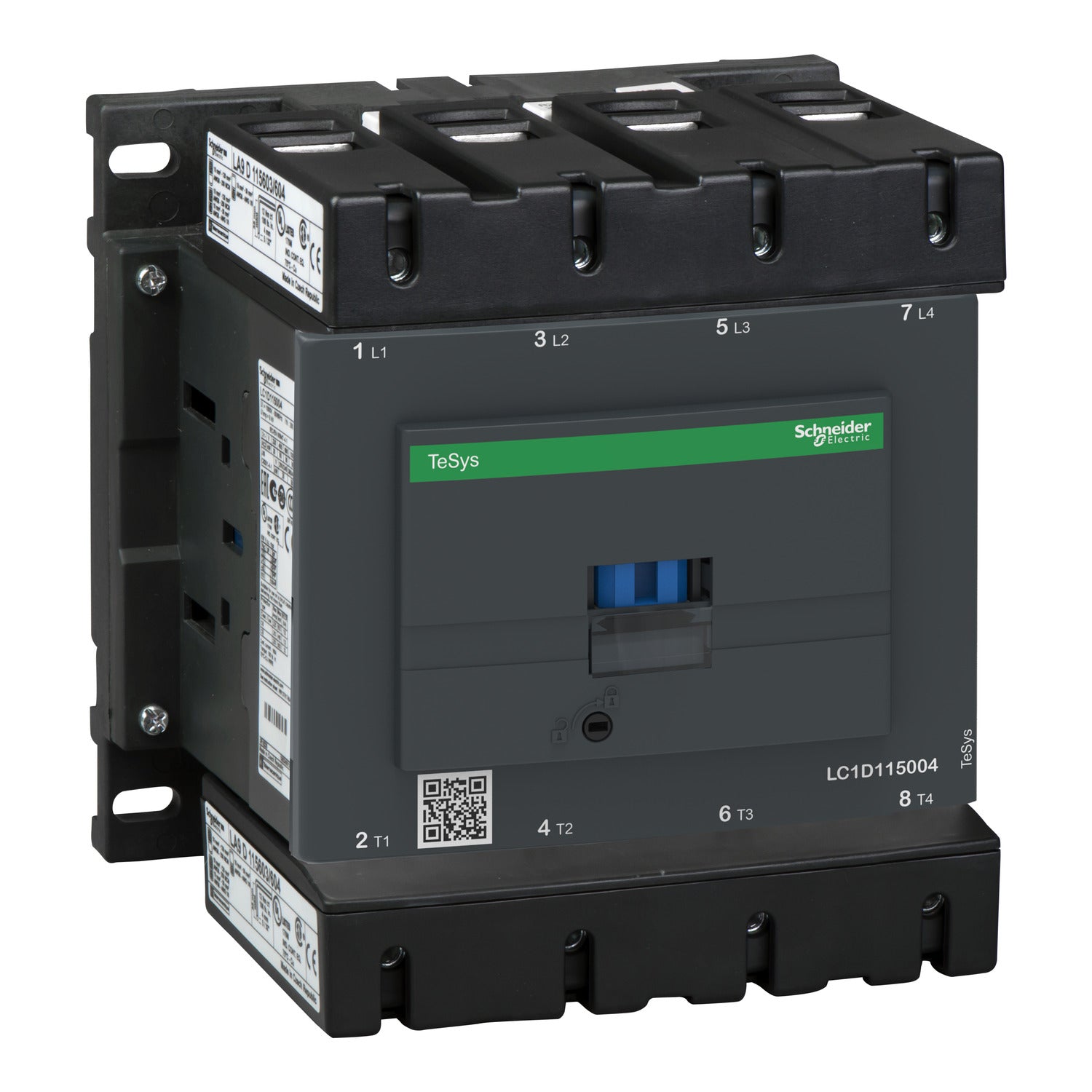

La referencia LC1D115004B7 Schneider es un contactor TeSys D de 4 polos con 4 contactos normalmente abiertos, destinado a aplicaciones de carga resistiva en categorías de empleo AC-1, AC-3 y AC-4. El contactor LC1D115004B7 dispone de una tensión nominal de empleo en el circuito de alimentación de hasta 1000 V CA a 25 a 400 Hz y hasta 460 V CC, con una corriente nominal de empleo de 200 A a menos de 60 °C a 440 V CA en categoría AC-1. El modelo LC1D115004B7 incorpora un circuito de control con tensión de bobina de 24 V CA a 50 60 Hz. El equipo LC1D115004B7 pertenece a la gama TeSys y a la serie TeSys D identificada por el nombre abreviado LC1D dentro de los contactores de potencia.
Especificaciones Principales de LC1D115004B7
TeSys
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1 || AC-3 || AC-4 || AC-4
4P
Circuito de alimentación, estado 1 <= 1000 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 460 V CC
200 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación
24 V CA 50/60 Hz
Otras Especificaciones de LC1D115004B7
LC1D
4 NA
Con
200 A (at 60 °C) for Circuito de alimentación
1260 A at 440 V for Circuito de alimentación conforming to IEC 60947
1100 A at 440 V for Circuito de alimentación conforming to IEC 60947
250 A 40 °C - 10 min for Circuito de alimentación || 550 A 40 °C - 1 min for Circuito de alimentación || 950 A 40 °C - 10 s for Circuito de alimentación || 1100 A 40 °C - 1 s for Circuito de alimentación
250 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 200 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
0,6 mOhm - Ith 200 A 50 Hz for Circuito de alimentación
24 W AC-1
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1
III
3
8 kV acorde a IEC 60947
B10d = 684932 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 10000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
8 Mciclos
0,8 Mciclos 200 A AC-1 en Ue <= 440 V
CA en 50/60 Hz
Con diodo de limitador de pico bidireccional integrado
0.3...0.5 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.15 Uc (-40…55 °C):operactiva CA 50/60 Hz || 1...1.15 Uc (55…70 °C):operactiva CA 50/60 Hz
280…350 VA 60 Hz cos phi 0,8 (at 20 °C) || 280…350 VA 50 Hz cos phi 0,8 (at 20 °C)
2…18 VA 60 Hz cos phi 0,3 (at 20 °C) || 2…18 VA 50 Hz cos phi 0,3 (at 20 °C)
3…8 W at 50/60 Hz
6...20 ms apertura || 20...50 ms cierre
2400 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 12 N.m - en conector hexagonal 4 mm || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2 M3.5
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 508
GOST || DNV || UL || GL || BV || LROS (Lloyds Register of Shipping) || CSA || RINA || CCC || UKCA
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 6 Gn para 11 ms)
158 mm
150 mm
132 mm
2,86 kg
