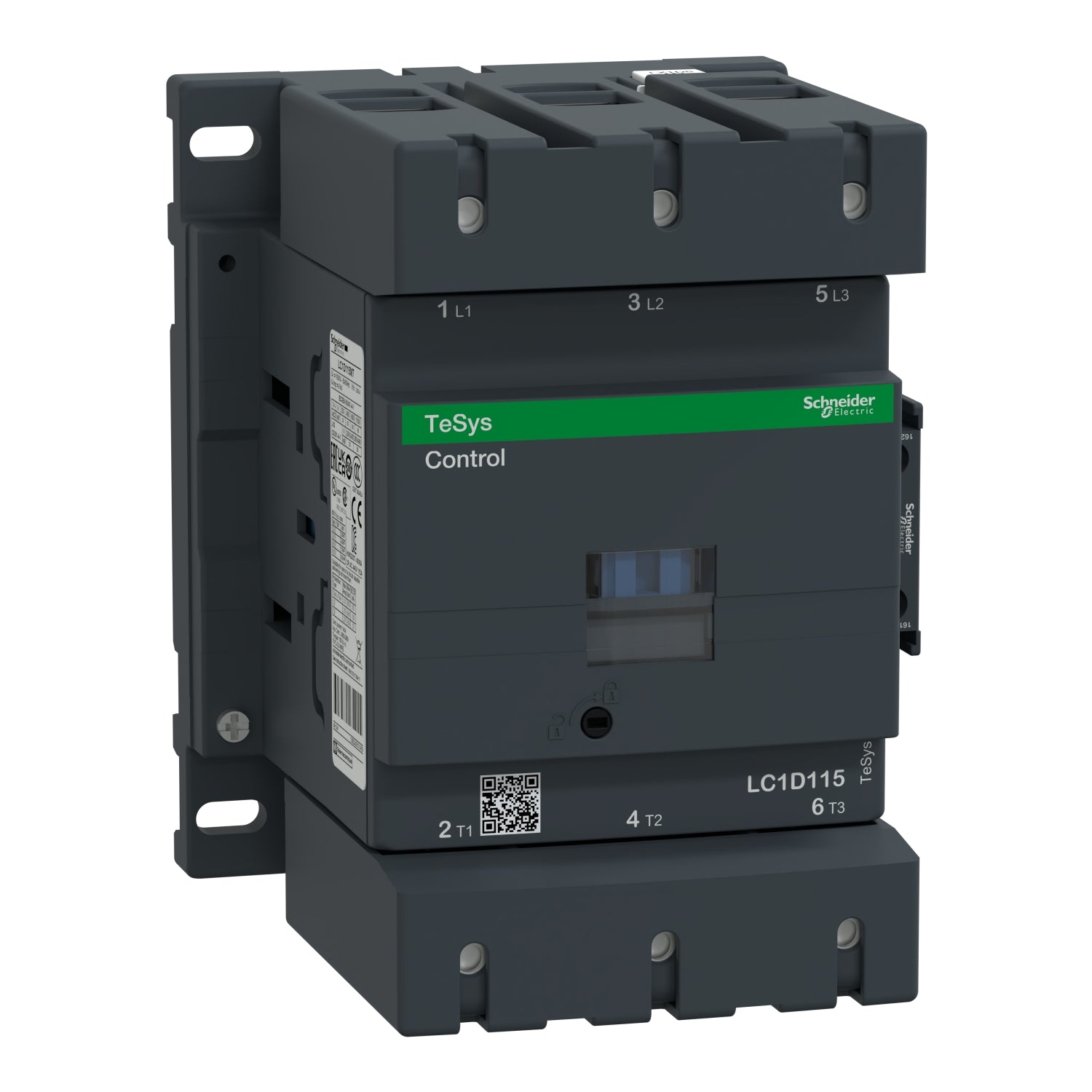

LC1D115P7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 115A 230V CA 50/60 Hz bobina Schneider
LC1D115P7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 115A 230V CA 50/60 Hz bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D115P7
La referencia LC1D115P7 Schneider es un contactor TeSys Deca de 3 polos con configuración 3 NA diseñado para el control de motores de hasta 115 A a 1000 V en categoría AC-3 equivalentes a 55 kW a 400 V. La referencia LC1D115P7 incorpora una bobina de 230 V CA a 50 o 60 Hz con módulo supresor de transitorios junto con contactos auxiliares integrados 1 NA y 1 NC con contacto espejo certificado y conexión de alimentación mediante bornes de tornillo de doble entrada además de conexión de control por terminales de abrazadera de tornillo. El contactor LC1D115P7 está preparado para soportar velocidades de operación de hasta 2400 ciclos por hora y entornos con temperaturas de hasta 60 °C lo que garantiza gran fiabilidad y durabilidad en aplicaciones exigentes. Presenta un diseño compacto de 120 mm de ancho y permite montaje sobre dos carriles DIN o fijación mediante tornillos. Cumple con diversas normas internacionales incluidas IEC UL CSA CCC EAC y Marine y pertenece al programa Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LC1D115P7
TeSys
Relé de control TeSys D
Conector
LC1D
Control del motor || Carga resistiva
AC-1 || AC-4 || AC-3 || AC-4
3P
Circuito de alimentación, estado 1 <= 1000 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
200 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 115 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 115 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1D115P7
30 kW at 220...230 V CA 50/60 Hz (AC-3) || 55 kW at 380...400 V CA 50/60 Hz (AC-3) || 59 kW at 415...440 V CA 50/60 Hz (AC-3) || 75 kW at 500 V CA 50/60 Hz (AC-3) || 80 kW at 660...690 V CA 50/60 Hz (AC-3) || 65 kW at 1000 V CA 50/60 Hz (AC-3) || 18,5 kW at 400 V CA 50/60 Hz (AC-4) || 30 kW at 220...230 V CA 50/60 Hz (AC-4) || 55 kW at 380...400 V CA 50/60 Hz (AC-4) || 59 kW at 415...440 V CA 50/60 Hz (AC-4) || 75 kW at 500 V CA 50/60 Hz (AC-4) || 80 kW at 660...690 V CA 50/60 Hz (AC-4) || 65 kW at 1000 V CA 50/60 Hz (AC-4)
30 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 40 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 75 hp at 460/480 V CA 50/60 Hz for 3 fases motors || 100 hp at 575/600 V CA 50/60 Hz for 3 fases motors
LC1D
3 NA
Con
200 A (at 60 °C) for circuito de alimentación
1260 A at 440 V for circuito de alimentación conforming to IEC 60947 || 140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1
1100 A at 440 V for circuito de alimentación conforming to IEC 60947
250 A 40 °C - 10 min for circuito de alimentación || 550 A 40 °C - 1 min for circuito de alimentación || 950 A 40 °C - 10 s for circuito de alimentación || 1100 A 40 °C - 1 s for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
250 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 200 A gG at <= 690 V coordination tipo 2 for circuito de alimentación || 10 A gG for circuito de señalización
0,6 mOhm - Ith 200 A 50 Hz for circuito de alimentación
24 W AC-1 || 7,9 W AC-3 || 7,9 W AC-4
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
8 kV acorde a IEC 60947
B10d = 684932 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 10000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
8 Mciclos
0,8 Mciclos 200 A AC-1 en Ue <= 440 V || 0,95 Mciclos 115 A AC-3 en Ue <= 440 V || 0,95 Mciclos 115 A AC-4 en Ue <= 440 V
CA en 50/60 Hz Estándar
Con diodo de limitador de pico bidireccional integrado
0.3...0.5 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.15 Uc (-40…55 °C):operactiva CA 50/60 Hz || 1...1.15 Uc (55…70 °C):operactiva CA 50/60 Hz
280…350 VA 60 Hz cos phi 0,8 (at 20 °C) || 280…350 VA 50 Hz cos phi 0,8 (at 20 °C)
2…18 VA 60 Hz cos phi 0,3 (at 20 °C) || 2…18 VA 50 Hz cos phi 0,3 (at 20 °C)
3…8 W at 50/60 Hz
6...20 ms apertura || 20...50 ms cierre
2400 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 12 N.m - en conector hexagonal 4 mm || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || IEC 60947-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || JIS C8201-4-1
UL || CSA || CCC || UKCA || CE || EAC || Marino
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 6 Gn para 11 ms)
158 mm
120 mm
136 mm
2,5 kg
