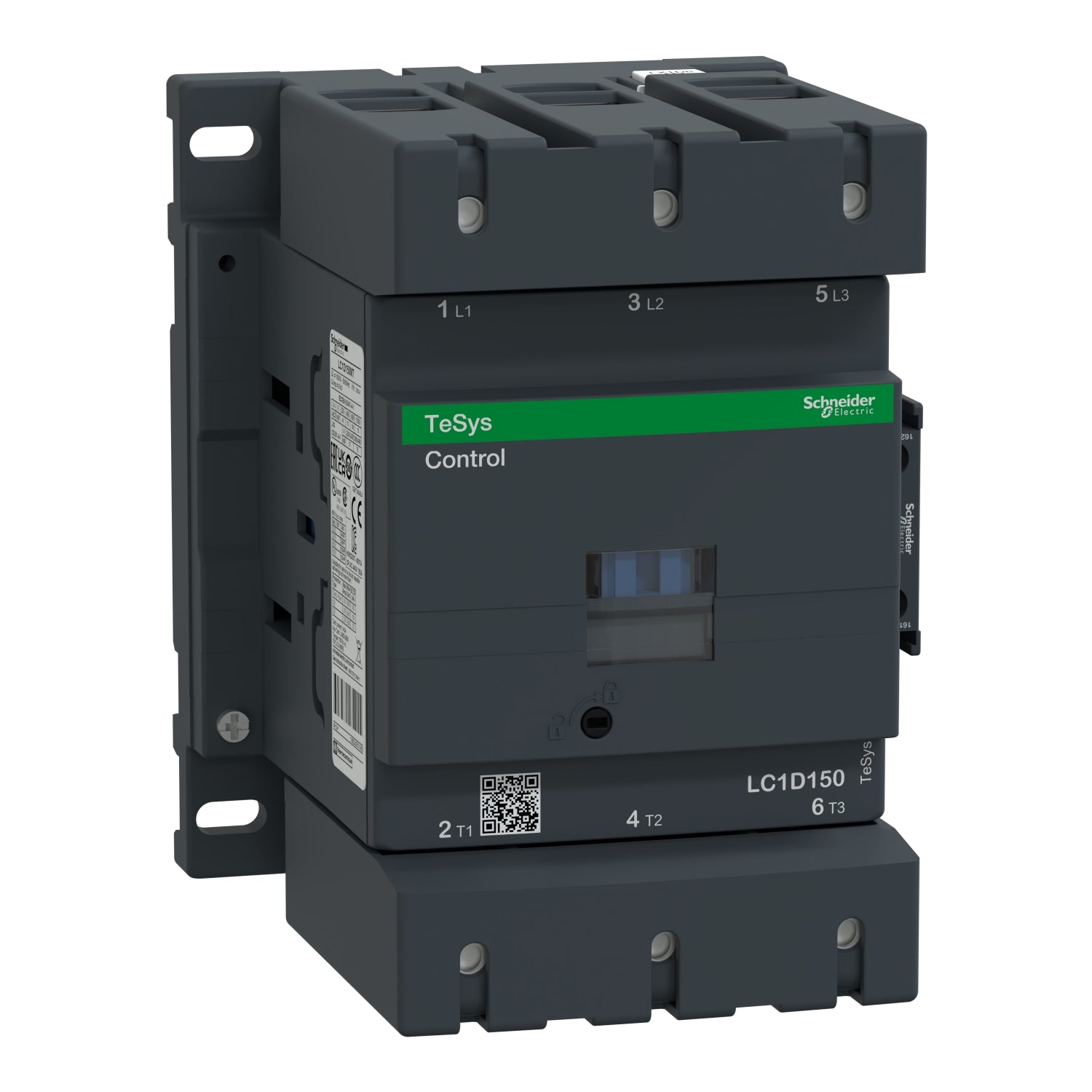

LC1D150P7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 150A 230V CA 50/60 Hz bob Schneider
LC1D150P7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 150A 230V CA 50/60 Hz bob Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D150P7
La referencia LC1D150P7 Schneider es un contactor TeSys Deca de 3 polos con configuración 3 NA diseñado para aplicaciones de control de motores de hasta 150 A y 1000 V en categoría AC-3 equivalentes a 75 kW a 400 V. La referencia LC1D150P7 incorpora una bobina de 230 V CA a 50 o 60 Hz equipada con módulo supresor de transitorios, contactos auxiliares integrados 1 NA y 1 NC con contacto espejo certificado, conexión de potencia mediante conectores de tornillo de doble entrada y conexión de control mediante terminales de tornillo. El contactor LC1D150P7 ofrece una elevada fiabilidad con velocidades de operación de hasta 1200 ciclos por hora y funcionamiento estable en entornos con temperaturas de hasta 60 °C. Su anchura de 120 mm permite montaje en dos carriles DIN o fijación directa mediante tornillos. Cumple certificaciones IEC UL CSA CCC EAC y Marine y forma parte del programa Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LC1D150P7
TeSys
Relé de control TeSys D
Conector
LC1D
Control del motor || Carga resistiva
AC-3 || AC-4 || AC-1 || AC-4
3P
Circuito de alimentación, estado 1 <= 1000 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
200 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 150 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 150 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1D150P7
40 kW at 220...230 V CA 50/60 Hz (AC-3) || 75 kW at 380...400 V CA 50/60 Hz (AC-3) || 80 kW at 415...440 V CA 50/60 Hz (AC-3) || 90 kW at 500 V CA 50/60 Hz (AC-3) || 100 kW at 660...690 V CA 50/60 Hz (AC-3) || 75 kW at 1000 V CA 50/60 Hz (AC-3) || 22 kW at 400 V CA 50/60 Hz (AC-4) || 40 kW at 220...230 V CA 50/60 Hz (AC-4) || 75 kW at 380...400 V CA 50/60 Hz (AC-4) || 80 kW at 415...440 V CA 50/60 Hz (AC-4) || 90 kW at 500 V CA 50/60 Hz (AC-4) || 100 kW at 660...690 V CA 50/60 Hz (AC-4) || 75 kW at 1000 V CA 50/60 Hz (AC-4)
40 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 50 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 100 hp at 460/480 V CA 50/60 Hz for 3 fases motors || 125 hp at 575/600 V CA 50/60 Hz for 3 fases motors
LC1D
3 NA
Con
200 A (at 60 °C) for circuito de alimentación
140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1 || 1660 A at 440 V for circuito de alimentación conforming to IEC 60947
1400 A at 440 V for circuito de alimentación conforming to IEC 60947
250 A 40 °C - 10 min for circuito de alimentación || 580 A 40 °C - 1 min for circuito de alimentación || 1200 A 40 °C - 10 s for circuito de alimentación || 1400 A 40 °C - 1 s for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 315 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 250 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
0,6 mOhm - Ith 200 A 50 Hz for circuito de alimentación
24 W AC-1 || 13,5 W AC-3 || 13,5 W AC-4
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
8 kV acorde a IEC 60947
B10d = 684932 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 10000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
8 Mciclos
0,85 Mciclos 150 A AC-3 en Ue <= 440 V || 1 Mciclos 200 A AC-1 en Ue <= 440 V || 0,85 Mciclos 150 A AC-4 en Ue <= 440 V
CA en 50/60 Hz Estándar
Con diodo de limitador de pico bidireccional integrado
0.3...0.5 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.15 Uc (-40…55 °C):operactiva CA 50/60 Hz || 1...1.15 Uc (55…70 °C):operactiva CA 50/60 Hz
280…350 VA 60 Hz cos phi 0,9 (at 20 °C) || 280…350 VA 50 Hz cos phi 0,9 (at 20 °C)
2…18 VA 60 Hz cos phi 0,9 (at 20 °C) || 2…18 VA 50 Hz cos phi 0,9 (at 20 °C)
3…4,5 W at 50/60 Hz
20...35 ms cierre || 40...75 ms apertura
1200 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 1 10…120 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 2 10…50 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 12 N.m - en conector hexagonal 4 mm || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Placa || Carril
CSA C22.2 No 14 || EN 60947-4-1 || IEC 60947-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || JIS C8201-4-1
UL || CCC || CSA || CE || UKCA || Marino || EAC
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 6 Gn para 11 ms)
158 mm
120 mm
136 mm
2,5 kg
