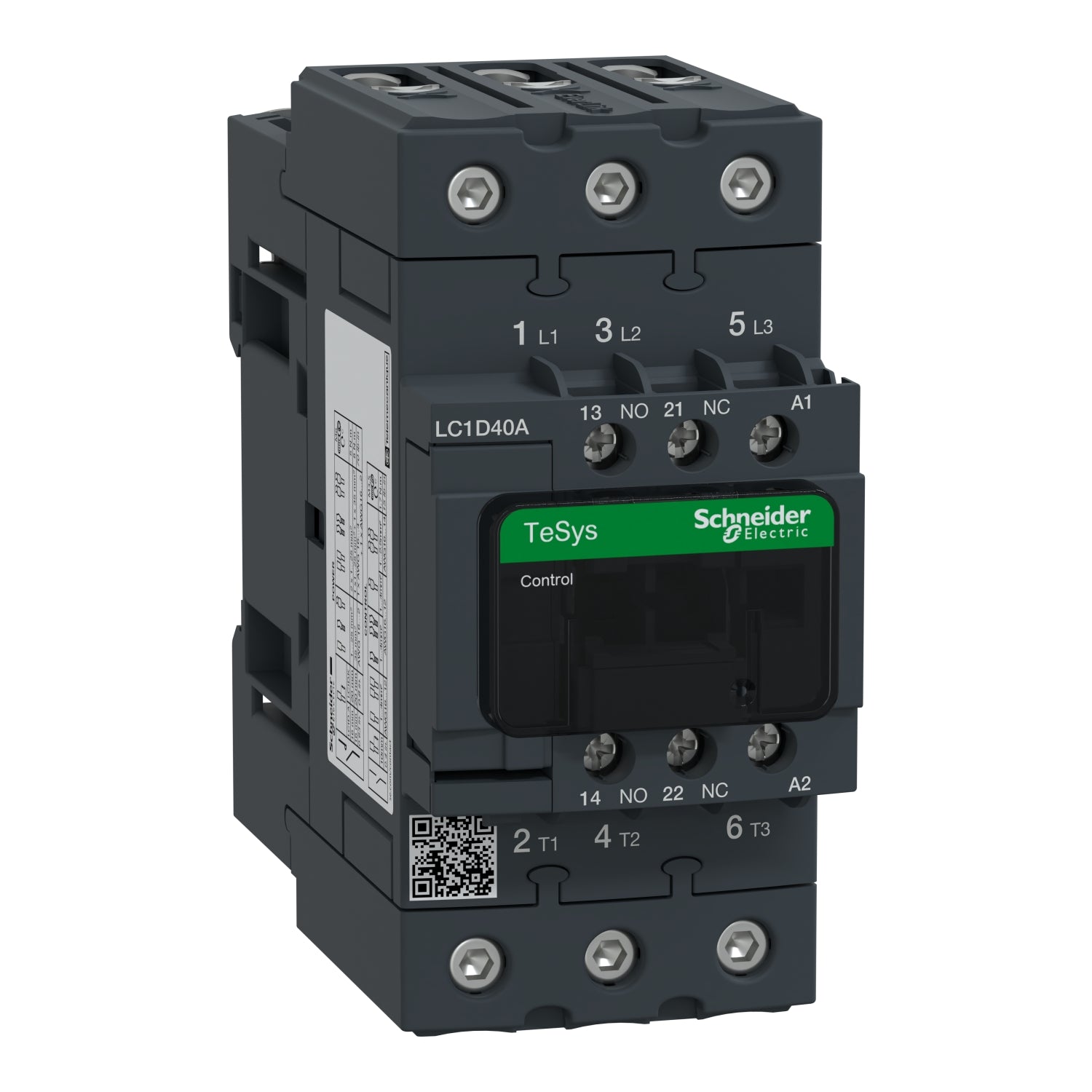

LC1D40AF7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 40A 110V CA 50/60 Hz bobina Schneider
LC1D40AF7 - Contactor Tesys D 3P (3 NA) AC-3 <= 440V 40A 110V CA 50/60 Hz bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D40AF7
La referencia LC1D40AF7 Schneider es un contactor TeSys D de 3 polos con configuración 3 NA destinado al control de motores de hasta 40 A y 440 V AC-3 o 3e equivalentes a 18,5 kW a 400 V. La referencia LC1D40AF7 está diseñada para operar a velocidades de hasta 3600 ciclos por hora y mantener un rendimiento estable en ambientes con temperaturas de hasta 60 °C. El contactor LC1D40AF7 tiene un ancho de 55 mm y permite montaje en riel DIN o fijación por tornillos. Cuenta con certificaciones IEC UL CSA CCC EAC y Marine y cumple la norma Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LC1D40AF7
TeSys || TeSys Deca
Relé de control TeSys D
Conector
LC1D
Carga resistiva || Control del motor
AC-4 || AC-1 || AC-3 || AC-4
3P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
60 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 40 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 40 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
110 V CA 50/60 Hz
Otras Especificaciones de LC1D40AF7
18,5 kW at 380...400 V CA 50/60 Hz (AC-3) || 11 kW at 220...230 V CA 50/60 Hz (AC-3) || 22 kW at 415...440 V CA 50/60 Hz (AC-3) || 22 kW at 500 V CA 50/60 Hz (AC-3) || 30 kW at 660...690 V CA 50/60 Hz (AC-3) || 9 kW at 400 V CA 50/60 Hz (AC-4) || 18,5 kW at 380...400 V CA 50/60 Hz (AC-4) || 11 kW at 220...230 V CA 50/60 Hz (AC-4) || 22 kW at 415...440 V CA 50/60 Hz (AC-4) || 22 kW at 500 V CA 50/60 Hz (AC-4) || 30 kW at 660...690 V CA 50/60 Hz (AC-4)
5 hp at 230/240 V CA 50/60 Hz for 1 fase motors || 10 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 30 hp at 575/600 V CA 50/60 Hz for 3 fases motors || 10 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 3 hp at 115 V CA 50/60 Hz for 1 fase motors || 30 hp at 460/480 V CA 50/60 Hz for 3 fases motors
LC1D
3 NA
Con
10 A (at 60 °C) for circuito de señalización || 60 A (at 60 °C) for circuito de alimentación
140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1 || 800 A at 440 V for circuito de alimentación conforming to IEC 60947
800 A at 440 V for circuito de alimentación conforming to IEC 60947
320 A 40 °C - 10 s for circuito de alimentación || 720 A 40 °C - 1 s for circuito de alimentación || 72 A 40 °C - 10 min for circuito de alimentación || 165 A 40 °C - 1 min for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 80 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 80 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
1,5 mOhm - Ith 60 A 50 Hz for circuito de alimentación
2,4 W AC-3 || 5,4 W AC-1 || 2,4 W AC-4
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
6 Mciclos
1,4 Mciclos 60 A AC-1 en Ue <= 440 V || 1,5 Mciclos 40 A AC-3 en Ue <= 440 V || 1,5 Mciclos 40 A AC-4 en Ue <= 440 V
CA en 50/60 Hz Estándar
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
140 VA 60 Hz cos phi 0,75 (at 20 °C) || 160 VA 50 Hz cos phi 0,75 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) || 15 VA 50 Hz cos phi 0,3 (at 20 °C)
4…5 W at 50/60 Hz
4...19 ms apertura || 12...26 ms cierre
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 8 N.m - en conectores de tornillo EverLink BTR - cable 25…35 mm² hexagonal 4 mm || Circuito de alimentación, estado 1 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm² hexagonal 4 mm || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || CSA C22.2 No 14 || UL 60947-4-1 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || IEC 60335-1:Clause 30.2
CCC || UL || Esquema CB || CSA || CE || UKCA || Marino || EAC
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms)
122 mm
55 mm
120 mm
0,85 kg
