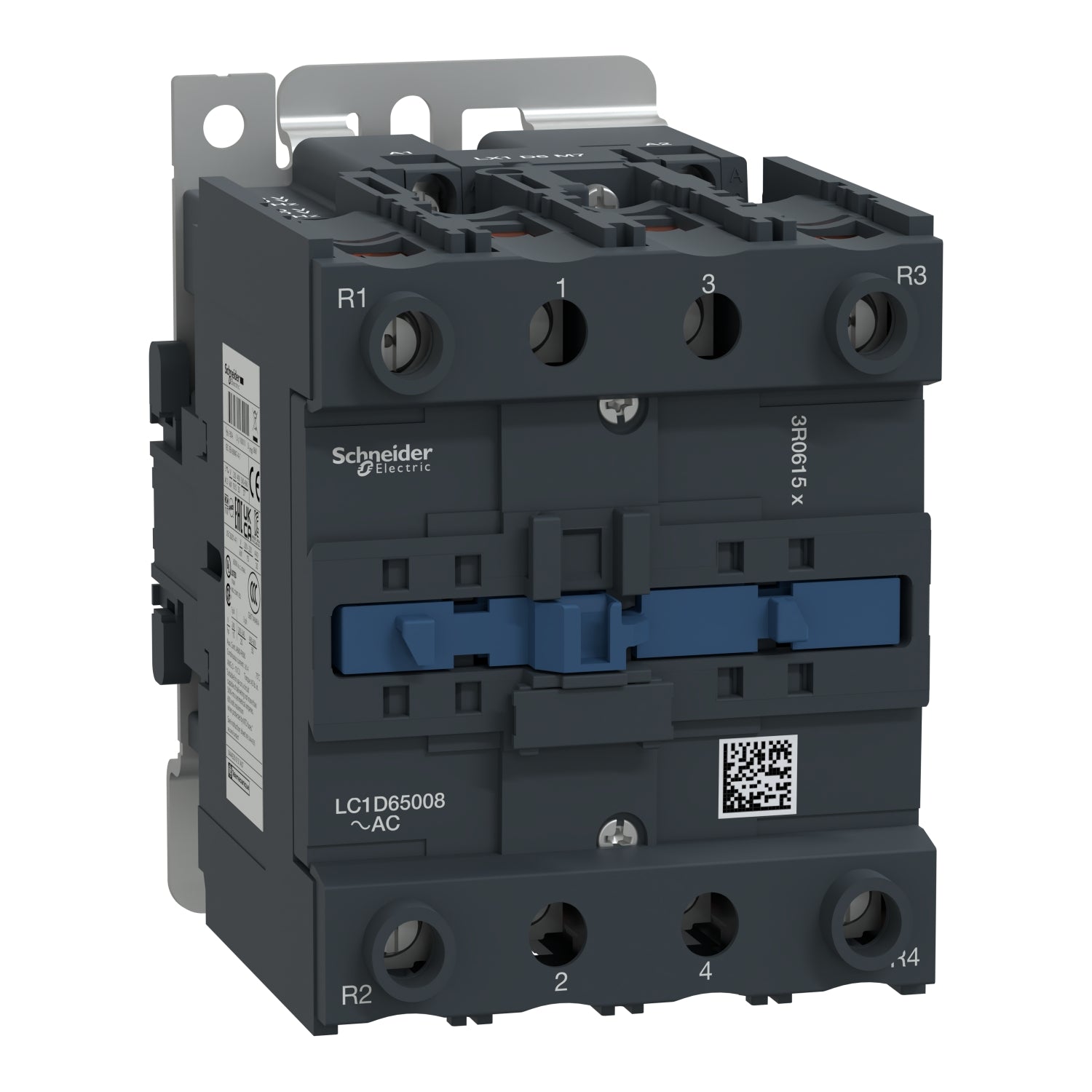

LC1D65008M7 - Contactor Tesys D 4P (2 NA + 2 NF) AC-1 <= 440V 80 A 220V CA 50/60 Hz bob Schneider
LC1D65008M7 - Contactor Tesys D 4P (2 NA + 2 NF) AC-1 <= 440V 80 A 220V CA 50/60 Hz bob Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D65008M7
La referencia LC1D65008M7 Schneider es un contactor TeSys Deca de 4 polos con configuración 2 NA y 2 NC destinado a aplicaciones de control de carga en categoría AC-1 para cargas no inductivas de hasta 80 A a 440 V. La referencia LC1D65008M7 incorpora una bobina estándar de 220 V CA a 50 o 60 Hz y no incluye contactos auxiliares integrados, con conexión mediante terminales de abrazadera de tornillo. El contactor LC1D65008M7 permite velocidades de funcionamiento de hasta 3600 ciclos por hora y ofrece fiabilidad y durabilidad en entornos de hasta 60 °C. Presenta un diseño muy compacto de 55 mm de ancho con montaje en carril DIN o fijación con tornillos y dispone de certificación conforme a IEC UL CSA CCC y EN cumpliendo además con la norma Green Premium según RoHS y REACh.
Especificaciones Principales de LC1D65008M7
TeSys
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1
4P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
80 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación
220 V CA 50/60 Hz
Otras Especificaciones de LC1D65008M7
LC1D
2 NA + 2 NC
Con
80 A (at 60 °C) for circuito de alimentación
1000 A at 440 V for circuito de alimentación conforming to IEC 60947
1000 A at 440 V for circuito de alimentación conforming to IEC 60947
640 A 40 °C - 10 s for circuito de alimentación || 900 A 40 °C - 1 s for circuito de alimentación || 110 A 40 °C - 10 min for circuito de alimentación || 260 A 40 °C - 1 min for circuito de alimentación
125 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 125 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
1,5 mOhm - Ith 80 A 50 Hz for circuito de alimentación
9,6 W AC-1
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
6 Mciclos
1,4 Mciclos 80 A AC-1 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
140 VA 60 Hz cos phi 0,75 (at 20 °C) || 160 VA 50 Hz cos phi 0,75 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) || 15 VA 50 Hz cos phi 0,3 (at 20 °C)
4…5 W at 50/60 Hz
4...19 ms apertura || 12...26 ms cierre
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 1 1…35 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 2 1…25 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 8 N.m - en Bornas tornillo - cable 25…35 mm² hexagonal 4 mm || Circuito de alimentación, estado 1 5 N.m - en Bornas tornillo - cable 1…25 mm² hexagonal 4 mm || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
Placa || Carril
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1
RINA || BV || CSA || UL || LROS (Lloyds Register of Shipping) || CCC || DNV || GL || GOST
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Impactos contactor abierto - tipo de cable: 8 Gn para 11 ms) || Impactos conector cerrado - tipo de cable: 10 Gn para 11 ms) || Vibraciones conector abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 3 Gn, 5...300 Hz)
127 mm
85 mm
125 mm
1,45 kg
