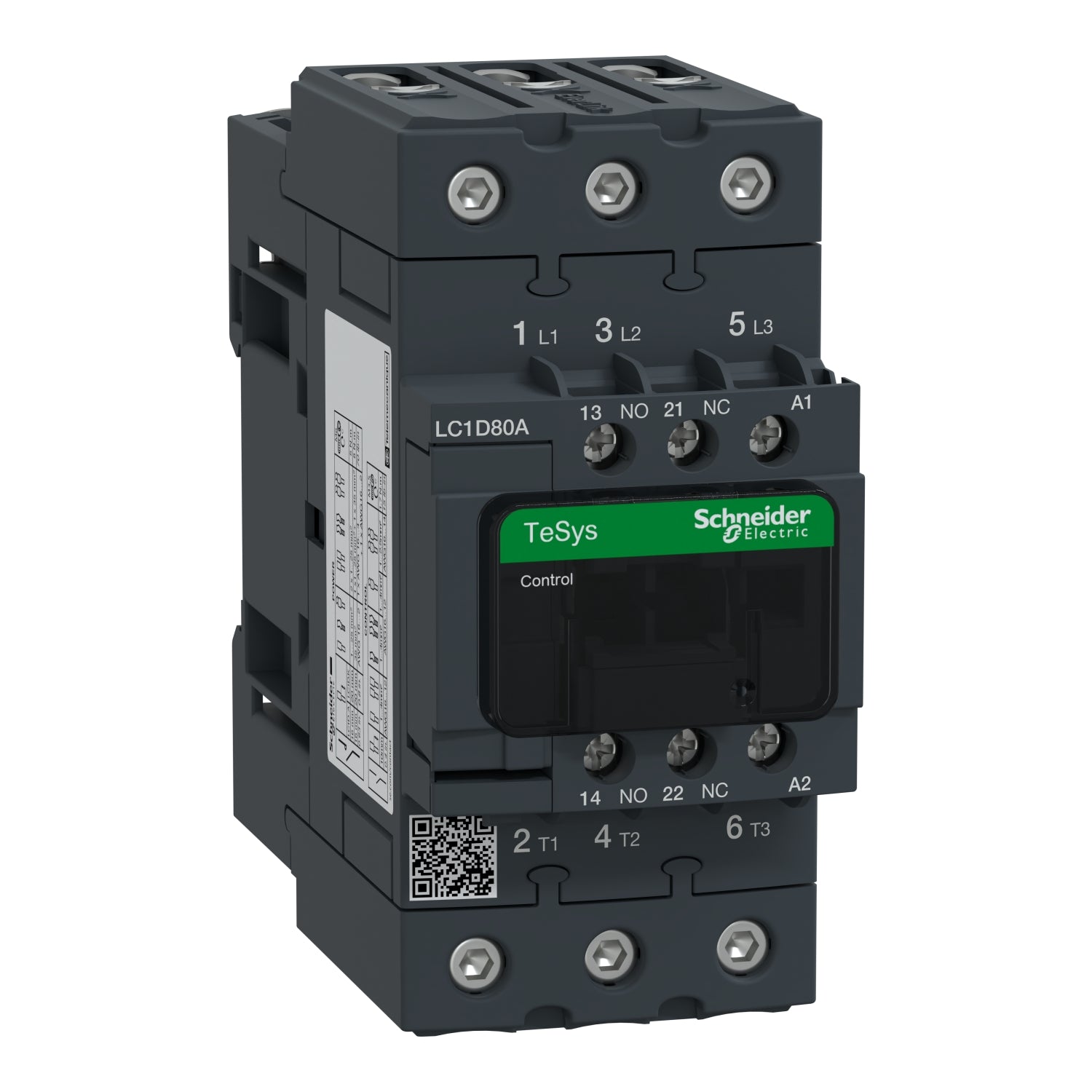

LC1D80AP7 - Contactor TeSys Deca 3P (3 NO) AC-3/AC-3e 0 to 440V 66A 230V AC 50/60Hz coil EverLink+springs Schneider
LC1D80AP7 - Contactor TeSys Deca 3P (3 NO) AC-3/AC-3e 0 to 440V 66A 230V AC 50/60Hz coil EverLink+springs Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1D80AP7
La referencia LC1D80AP7 Schneider es un contactor TeSys Deca de 3 polos con 3 contactos normalmente abiertos, destinado a aplicaciones de control de motores en categorías AC-3 y AC-3e. La referencia LC1D80AP7 permite una corriente nominal de hasta 66 A a 440 V CA y el control de motores de hasta 37 kW a 400 V. El contactor LC1D80AP7 incorpora una bobina de 230 V CA a 50/60 Hz y dispone de contactos auxiliares integrados 1 NA + 1 NC con contacto espejo NC certificado. La referencia LC1D80AP7 utiliza conexiones de potencia mediante conectores EverLink BTR y conexiones de control por terminales de abrazadera de tornillo, admite velocidades de operación de hasta 3600 ciclos por hora, funcionamiento en entornos de hasta 60 °C y presenta un diseño compacto de 55 mm de ancho con montaje en carril DIN o fijación por tornillo, garantizando alta fiabilidad, durabilidad y cumplimiento de normas internacionales y criterios Green Premium RoHS y REACh.
Especificaciones Principales de LC1D80AP7
TeSys || TeSys Deca
Relé de control TeSys D
Conector
LC1D
Carga resistiva || Control del motor
AC-1 || AC-4 || AC-3 || AC-4
3P
Circuito de alimentación, estado 1 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 300 V CC
80 A (at <60 °C) at <= 440 V AC-1 for Circuito de alimentación || 66 A (at <60 °C) at <= 440 V AC-3 for Circuito de alimentación || 66 A (at <60 °C) at <= 440 V AC-4 for Circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1D80AP7
22 kW at 220...230 V CA 50/60 Hz (AC-3) || 37 kW at 380...400 V CA 50/60 Hz (AC-3) || 37 kW at 415 V CA 50/60 Hz (AC-3) || 37 kW at 440 V CA 50/60 Hz (AC-3) || 37 kW at 500 V CA 50/60 Hz (AC-3) || 37 kW at 660...690 V CA 50/60 Hz (AC-3) || 22 kW at 220...230 V CA 50/60 Hz (AC-4) || 37 kW at 380...400 V CA 50/60 Hz (AC-4) || 37 kW at 415 V CA 50/60 Hz (AC-4) || 37 kW at 440 V CA 50/60 Hz (AC-4) || 37 kW at 500 V CA 50/60 Hz (AC-4) || 37 kW at 660...690 V CA 50/60 Hz (AC-4)
5 hp at 115 V CA 60 Hz for 1 fase motors || 10 hp at 230/240 V CA 60 Hz for 1 fase motors || 20 hp at 200/208 V CA 60 Hz for 3 fases motors || 20 hp at 230/240 V CA 60 Hz for 3 fases motors || 40 hp at 460/480 V CA 60 Hz for 3 fases motors || 50 hp at 575/600 V CA 60 Hz for 3 fases motors
LC1D
3 NA
Con
10 A (at 60 °C) for Circuito de señalización || 80 A (at 60 °C) for Circuito de alimentación
140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1 || 1000 A at 440 V CA for Circuito de alimentación conforming to IEC 60947
1000 A at 440 V for Circuito de alimentación conforming to IEC 60947
640 A 40 °C - 10 s for Circuito de alimentación || 900 A 40 °C - 1 s for Circuito de alimentación || 110 A 40 °C - 10 min for Circuito de alimentación || 260 A 40 °C - 1 min for Circuito de alimentación || 100 A - 1 s for Circuito de señalización || 120 A - 500 ms for Circuito de señalización || 140 A - 100 ms for Circuito de señalización
10 A gG for Circuito de señalización conforming to IEC 60947-5-1 || 125 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 125 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
1,5 mOhm - Ith 80 A 50 Hz for Circuito de alimentación
9,6 W AC-1 || 6,3 W AC-3 || 6,3 W AC-4
Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
6 Mciclos
0,7 Mciclos 80 A AC-1 en Ue <= 440 V || 1 Mciclos 66 A AC-3 en Ue <= 440 V || 1 Mciclos 66 A AC-4 en Ue <= 440 V
CA en 50/60 Hz Estándar
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
140 VA 60 Hz cos phi 0,75 (at 20 °C) || 160 VA 50 Hz cos phi 0,75 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) || 15 VA 50 Hz cos phi 0,3 (at 20 °C)
4…5 W at 50/60 Hz
4...19 ms apertura || 12...26 ms cierre
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: sólido || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: sólido || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 8 N.m - en conectores de tornillo EverLink BTR - cable 25…35 mm² hexagonal 4 mm || Circuito de alimentación, estado 1 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm² hexagonal 4 mm || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for Circuito de señalización
5 mA for Circuito de señalización
> 10 MOhm for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Placa || Carril
EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || CSA C22.2 No 14 || UL 60947-4-1 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || IEC 60335-1:Clause 30.2
CCC || CSA || EAC || UL || KC || DNV-GL || LROS (Lloyds Register of Shipping)
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms)
122 mm
55 mm
120 mm
0,86 kg
