Descripción de LC1D95P7

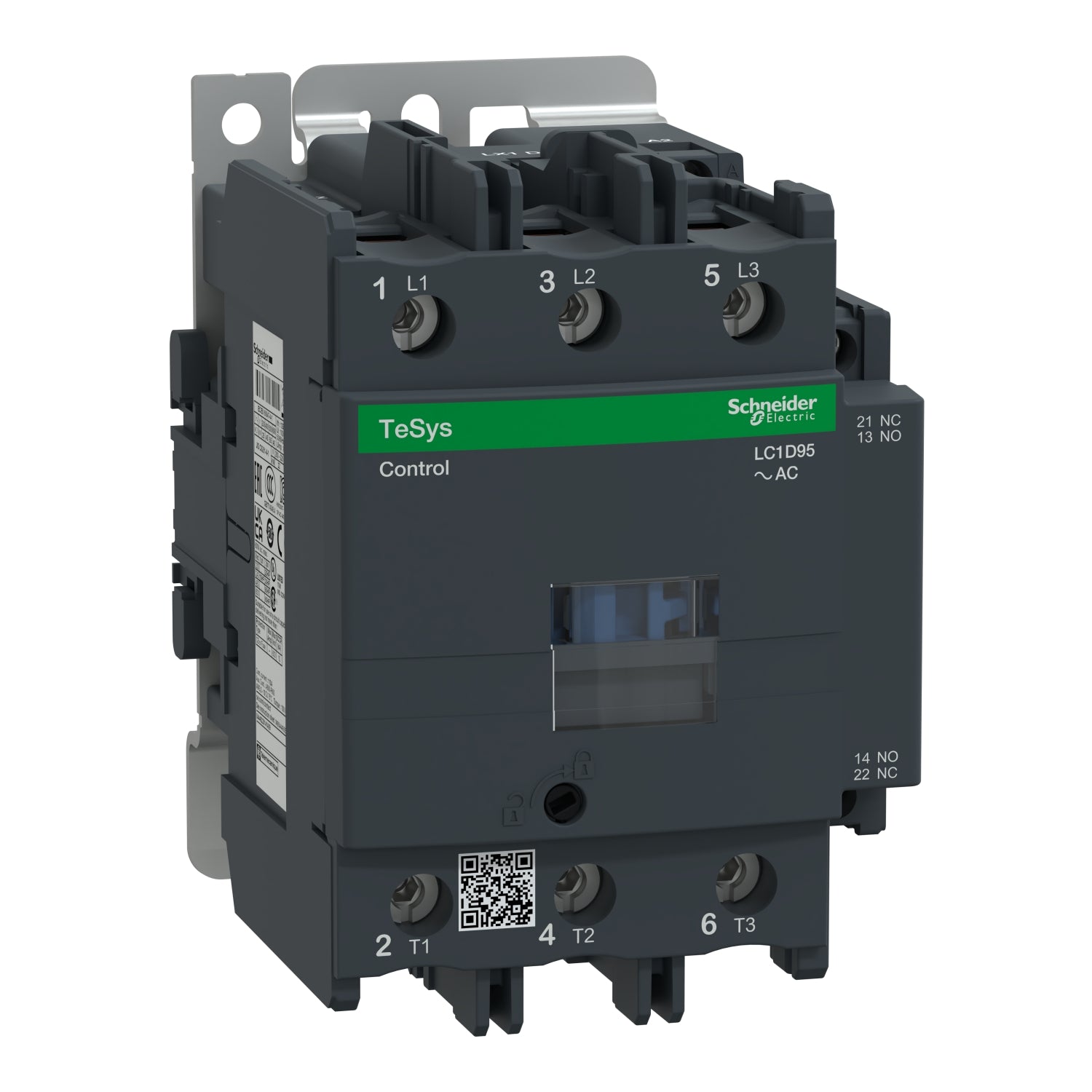

La referencia LC1D95P7 Schneider es un contactor TeSys D de 3 polos con configuración 3 NA para aplicaciones de control de motores de hasta 95 A y 1000 V AC-3 equivalentes a 45 kW a 400 V. La referencia LC1D95P7 incorpora una bobina de 230 V CA a 50 o 60 Hz, contactos auxiliares integrados 1 NA y 1 NC, conexiones de alimentación mediante bornes de tornillo y conexiones de control con bornes de tornillo. El contactor LC1D95P7 proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos por hora y funcionamiento estable en entornos con una temperatura máxima de 60 °C. Compacto con 85 mm de ancho, admite montaje en carril DIN o fijación con tornillos y está certificado conforme a IEC UL CSA CCC EAC y Marine cumpliendo la norma Green Premium según RoHS y REACh.
Especificaciones Principales de LC1D95P7
TeSys
Relé de control TeSys D
Conector
LC1D
Carga resistiva || Control del motor
AC-3 || AC-4 || AC-4 || AC-1
3P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz
95 A (at <60 °C) at <= 440 V AC-3 for circuito de alimentación || 125 A (at <60 °C) at <= 1000 V AC-1 for circuito de alimentación || 95 A (at <60 °C) at <= 440 V AC-4 for circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1D95P7
25 kW at 220...230 V CA 50 Hz (AC-3) || 45 kW at 380...400 V CA 50 Hz (AC-3) || 45 kW at 415...440 V CA 50 Hz (AC-3) || 55 kW at 500 V CA 50 Hz (AC-3) || 45 kW at 660...690 V CA 50 Hz (AC-3) || 15 kW at 400 V CA 50 Hz (AC-4) || 25 kW at 220...230 V CA 50 Hz (AC-4) || 45 kW at 380...400 V CA 50 Hz (AC-4) || 45 kW at 415...440 V CA 50 Hz (AC-4) || 55 kW at 500 V CA 50 Hz (AC-4) || 45 kW at 660...690 V CA 50 Hz (AC-4)
7,5 hp at 120 V CA 60 Hz for 1 fase motors || 15 hp at 230/240 V CA 60 Hz for 1 fase motors || 30 hp at 200/208 V CA 60 Hz for 3 fases motors || 30 hp at 230/240 V CA 60 Hz for 3 fases motors || 60 hp at 460/480 V CA 60 Hz for 3 fases motors || 60 hp at 575/600 V CA 60 Hz for 3 fases motors
LC1D
3 NA
Con
10 A (at 60 °C) for circuito de señalización || 125 A (at 60 °C) for circuito de alimentación
1100 A at 440 V CA for circuito de alimentación conforming to IEC 60947 || 140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1
1100 A at 440 V for circuito de alimentación conforming to IEC 60947
1100 A 40 °C - 1 s for circuito de alimentación || 800 A 40 °C - 10 s for circuito de alimentación || 400 A 40 °C - 1 min for circuito de alimentación || 135 A 40 °C - 10 min for circuito de alimentación || 140 A - 100 ms for circuito de señalización || 120 A - 500 ms for circuito de señalización || 100 A - 1 s for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 200 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 160 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
0,8 mOhm - Ith 125 A 50 Hz for circuito de alimentación
12,5 W AC-1 || 7,2 W AC-3 || 7,2 W AC-4
Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
8 kV acorde a IEC 60947
B10d = 1,3 Mciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20 Mciclos contactor con carga mecánica acorde a EN/ISO 13849-1
4 Mciclos
1,2 Mciclos 95 A AC-3 || 1,3 Mciclos 125 A AC-1 || 1,2 Mciclos 95 A AC-4
CA en 50/60 Hz Estándar
Sin filtro antiparasitario de serie
0.8...1.1 Uc (-40…55 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…55 °C):operactiva CA 60 Hz || 0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 1...1.1 Uc (55…70 °C):operactiva CA 50/60 Hz
245 VA 60 Hz cos phi 0,75 (at 20 °C) || 245 VA 50 Hz cos phi 0,75 (at 20 °C)
26 VA 60 Hz cos phi 0,3 (at 20 °C) || 26 VA 50 Hz cos phi 0,3 (at 20 °C)
6…10 W at 50/60 Hz
20...35 ms cierre || 6...20 ms apertura
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 2 4…25 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 2 4…16 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conector 1 4…50 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conector 2 4…25 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 12 N.m - en conector - con destornillador plano Ø 6 a Ø 8 || Circuito de alimentación, estado 1 12 N.m - en conector hexagonal 4 mm || Circuito de control, estado 1 1,2 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Placa || Carril
EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || CSA C22.2 No 14 || UL 60947-4-1 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || IEC 60335-1:Clause 30.2
CCC || UL || Esquema CB || CSA || CE || UKCA || Marino || EAC
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Impactos contactor abierto - tipo de cable: 8 Gn para 11 ms) || Vibraciones conector cerrado - tipo de cable: 3 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 10 Gn para 11 ms)
127 mm
85 mm
130 mm
1,61 kg
